Пристрій для визначення механічних напружень у феромагнітних конструкціях

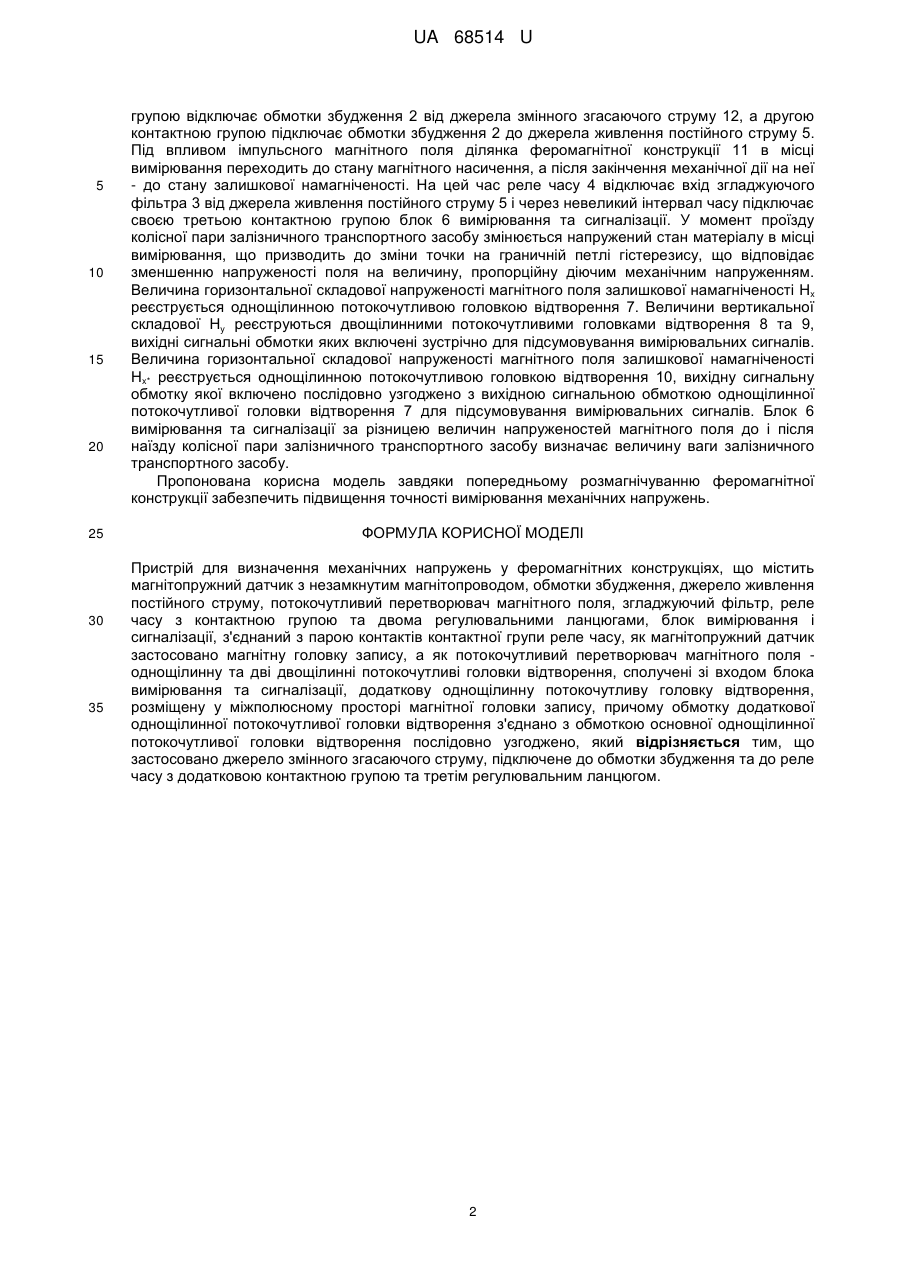

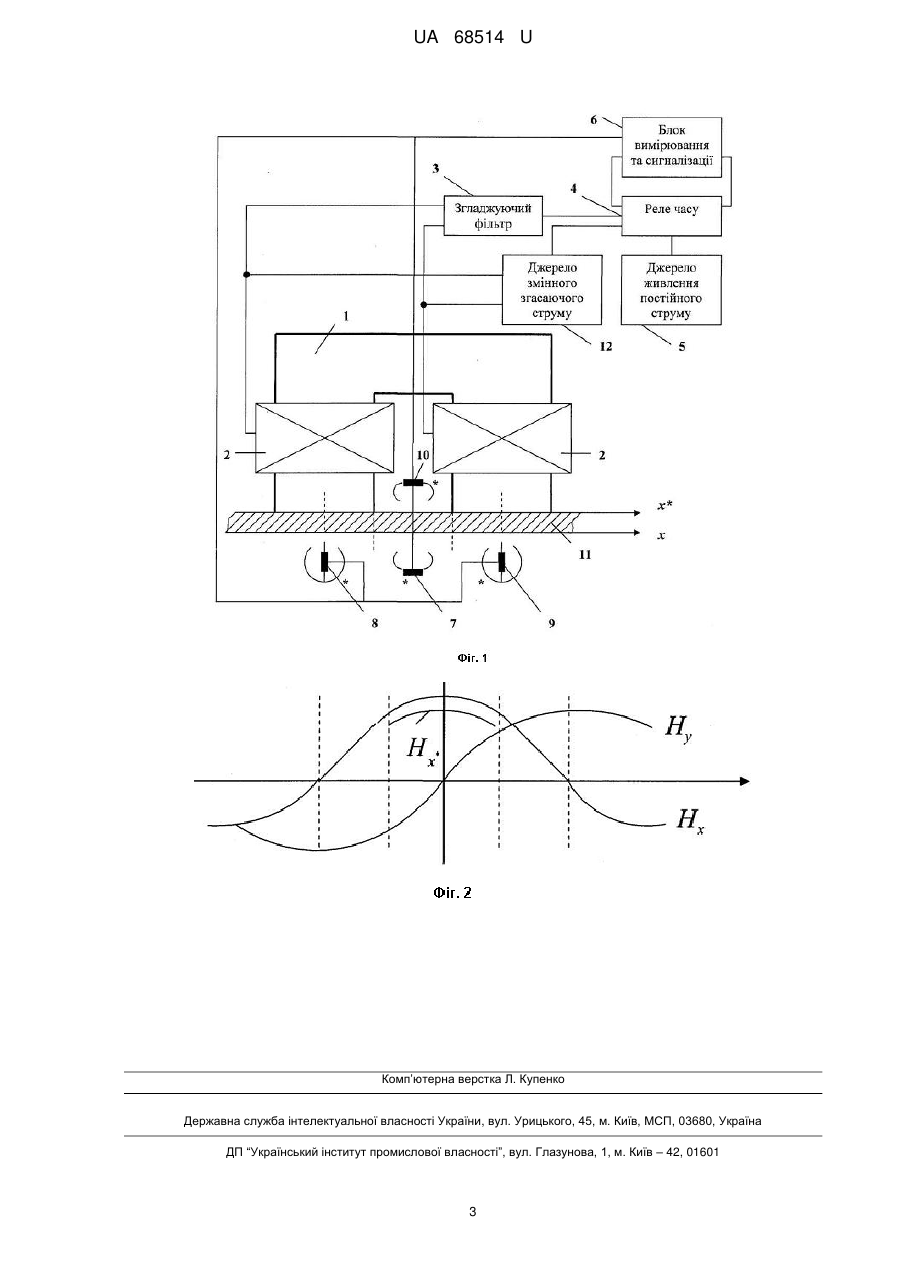

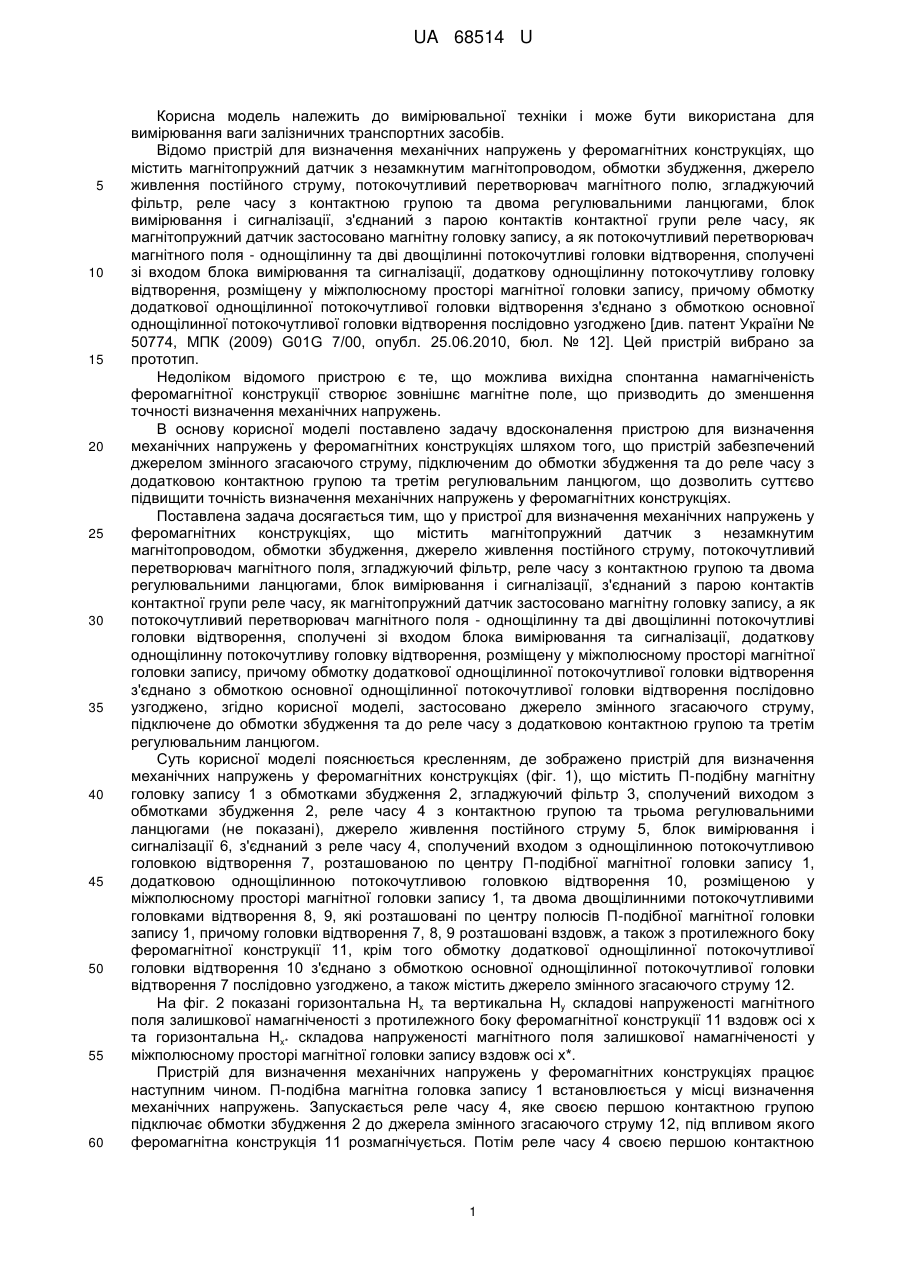

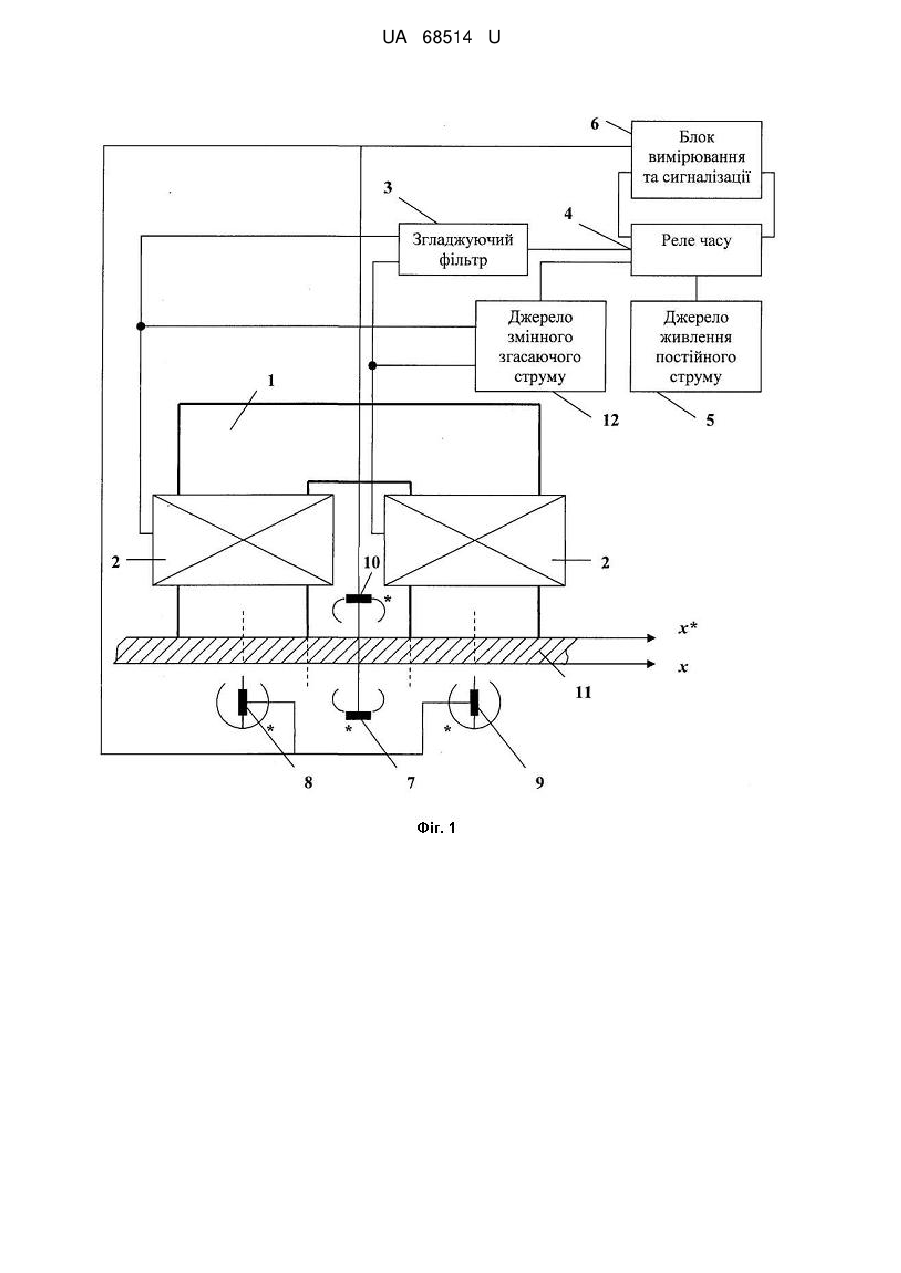

Реферат: UA 68514 U UA 68514 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання ваги залізничних транспортних засобів. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотки збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного полю, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, як магнітопружний датчик застосовано магнітну головку запису, а як потокочутливий перетворювач магнітного поля - однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, додаткову однощілинну потокочутливу головку відтворення, розміщену у міжполюсному просторі магнітної головки запису, причому обмотку додаткової однощілинної потокочутливої головки відтворення з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення послідовно узгоджено [див. патент України № 50774, МПК (2009) G01G 7/00, опубл. 25.06.2010, бюл. № 12]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітної конструкції створює зовнішнє магнітне поле, що призводить до зменшення точності визначення механічних напружень. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що дозволить суттєво підвищити точність визначення механічних напружень у феромагнітних конструкціях. Поставлена задача досягається тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотки збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, як магнітопружний датчик застосовано магнітну головку запису, а як потокочутливий перетворювач магнітного поля - однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, додаткову однощілинну потокочутливу головку відтворення, розміщену у міжполюсному просторі магнітної головки запису, причому обмотку додаткової однощілинної потокочутливої головки відтворення з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення послідовно узгоджено, згідно корисної моделі, застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях (фіг. 1), що містить П-подібну магнітну головку запису 1 з обмотками збудження 2, згладжуючий фільтр 3, сполучений виходом з обмотками збудження 2, реле часу 4 з контактною групою та трьома регулювальними ланцюгами (не показані), джерело живлення постійного струму 5, блок вимірювання і сигналізації 6, з'єднаний з реле часу 4, сполучений входом з однощілинною потокочутливою головкою відтворення 7, розташованою по центру П-подібної магнітної головки запису 1, додатковою однощілинною потокочутливою головкою відтворення 10, розміщеною у міжполюсному просторі магнітної головки запису 1, та двома двощілинними потокочутливими головками відтворення 8, 9, які розташовані по центру полюсів П-подібної магнітної головки запису 1, причому головки відтворення 7, 8, 9 розташовані вздовж, а також з протилежного боку феромагнітної конструкції 11, крім того обмотку додаткової однощілинної потокочутливої головки відтворення 10 з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення 7 послідовно узгоджено, а також містить джерело змінного згасаючого струму 12. На фіг. 2 показані горизонтальна Нx та вертикальна Нy складові напруженості магнітного поля залишкової намагніченості з протилежного боку феромагнітної конструкції 11 вздовж осі х та горизонтальна Нx* складова напруженості магнітного поля залишкової намагніченості у міжполюсному просторі магнітної головки запису вздовж осі х*. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. П-подібна магнітна головка запису 1 встановлюється у місці визначення механічних напружень. Запускається реле часу 4, яке своєю першою контактною групою підключає обмотки збудження 2 до джерела змінного згасаючого струму 12, під впливом якого феромагнітна конструкція 11 розмагнічується. Потім реле часу 4 своєю першою контактною 1 UA 68514 U 5 10 15 20 25 30 35 групою відключає обмотки збудження 2 від джерела змінного згасаючого струму 12, а другою контактною групою підключає обмотки збудження 2 до джерела живлення постійного струму 5. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 11 в місці вимірювання переходить до стану магнітного насичення, а після закінчення механічної дії на неї - до стану залишкової намагніченості. На цей час реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела живлення постійного струму 5 і через невеликий інтервал часу підключає своєю третьою контактною групою блок 6 вимірювання та сигналізації. У момент проїзду колісної пари залізничного транспортного засобу змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Величина горизонтальної складової напруженості магнітного поля залишкової намагніченості Нx реєструється однощілинною потокочутливою головкою відтворення 7. Величини вертикальної складової Ну реєструються двощілинними потокочутливими головками відтворення 8 та 9, вихідні сигнальні обмотки яких включені зустрічно для підсумовування вимірювальних сигналів. Величина горизонтальної складової напруженості магнітного поля залишкової намагніченості Нx* реєструється однощілинною потокочутливою головкою відтворення 10, вихідну сигнальну обмотку якої включено послідовно узгоджено з вихідною сигнальною обмоткою однощілинної потокочутливої головки відтворення 7 для підсумовування вимірювальних сигналів. Блок 6 вимірювання та сигналізації за різницею величин напруженостей магнітного поля до і після наїзду колісної пари залізничного транспортного засобу визначає величину ваги залізничного транспортного засобу. Пропонована корисна модель завдяки попередньому розмагнічуванню феромагнітної конструкції забезпечить підвищення точності вимірювання механічних напружень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотки збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, як магнітопружний датчик застосовано магнітну головку запису, а як потокочутливий перетворювач магнітного поля однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, додаткову однощілинну потокочутливу головку відтворення, розміщену у міжполюсному просторі магнітної головки запису, причому обмотку додаткової однощілинної потокочутливої головки відтворення з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення послідовно узгоджено, який відрізняється тим, що застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. 2 UA 68514 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
