Решето

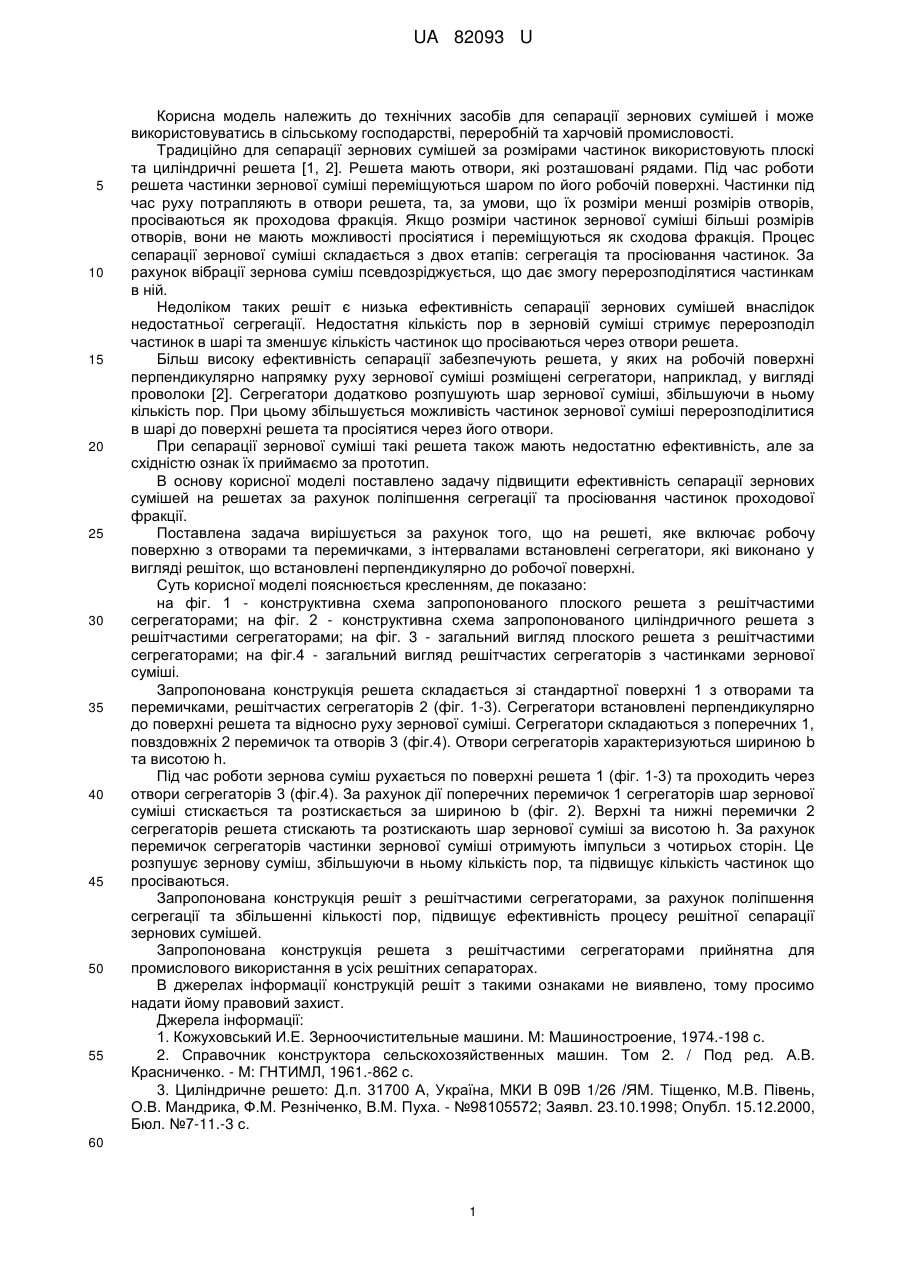

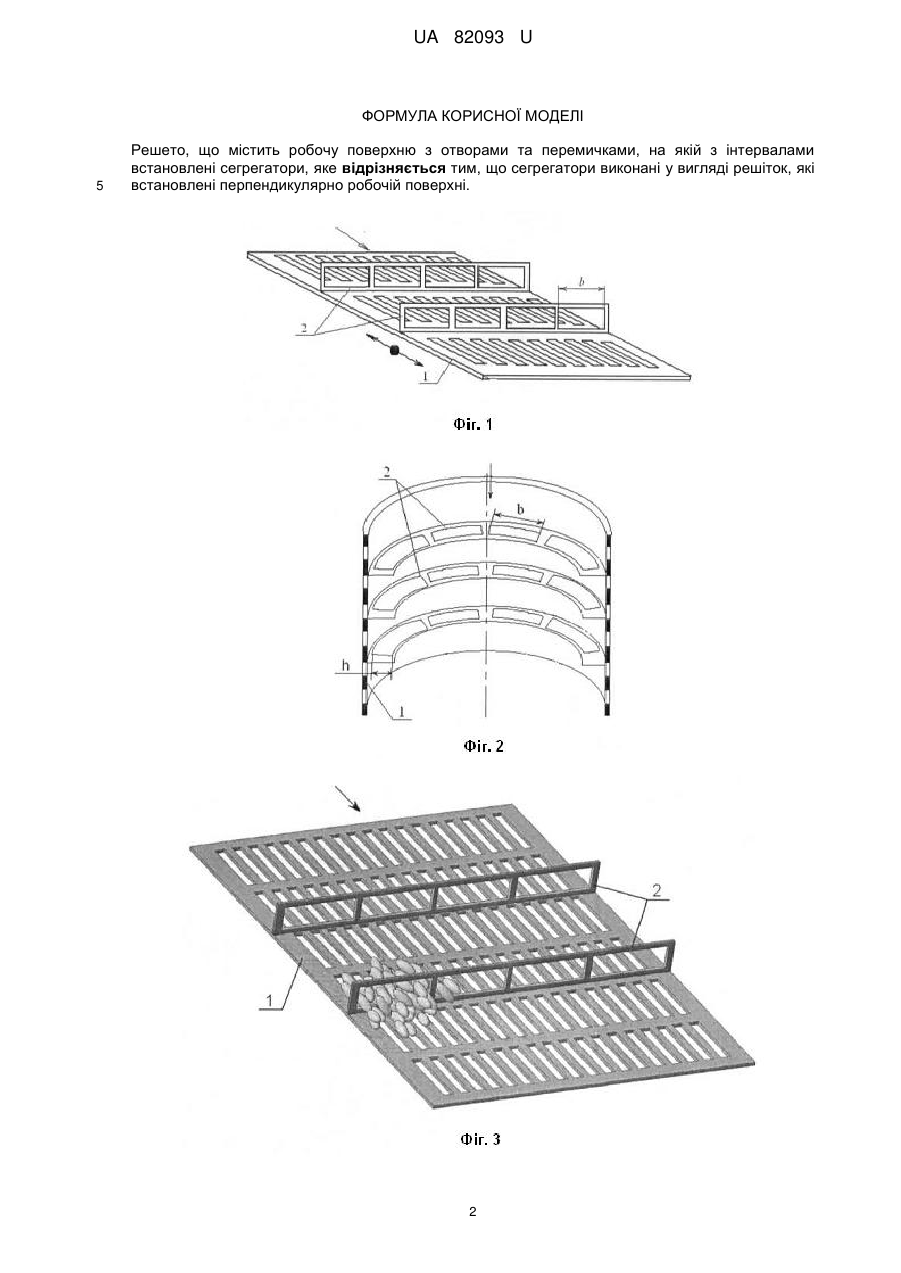

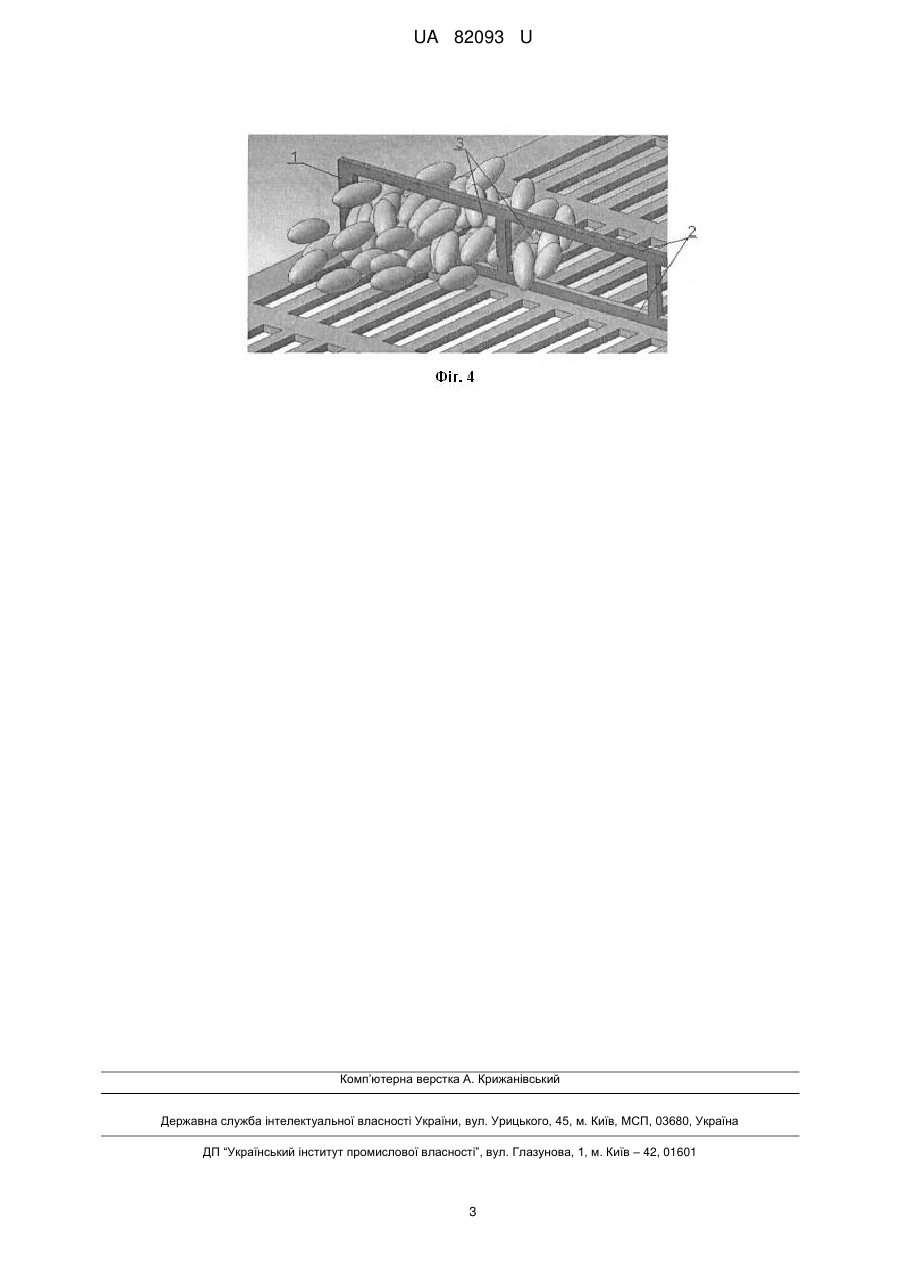

Реферат: Решето містить робочу поверхню з отворами та перемичками, на якій з інтервалами встановлені сегрегатори. Сегрегатори виконані у вигляді решіток, які встановлені перпендикулярно робочій поверхні. UA 82093 U (12) UA 82093 U UA 82093 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технічних засобів для сепарації зернових сумішей і може використовуватись в сільському господарстві, переробній та харчовій промисловості. Традиційно для сепарації зернових сумішей за розмірами частинок використовують плоскі та циліндричні решета [1, 2]. Решета мають отвори, які розташовані рядами. Під час роботи решета частинки зернової суміші переміщуються шаром по його робочій поверхні. Частинки під час руху потрапляють в отвори решета, та, за умови, що їх розміри менші розмірів отворів, просіваються як проходова фракція. Якщо розміри частинок зернової суміші більші розмірів отворів, вони не мають можливості просіятися і переміщуються як сходова фракція. Процес сепарації зернової суміші складається з двох етапів: сегрегація та просіювання частинок. За рахунок вібрації зернова суміш псевдозріджується, що дає змогу перерозподілятися частинкам в ній. Недоліком таких решіт є низька ефективність сепарації зернових сумішей внаслідок недостатньої сегрегації. Недостатня кількість пор в зерновій суміші стримує перерозподіл частинок в шарі та зменшує кількість частинок що просіваються через отвори решета. Більш високу ефективність сепарації забезпечують решета, у яких на робочій поверхні перпендикулярно напрямку руху зернової суміші розміщені сегрегатори, наприклад, у вигляді проволоки [2]. Сегрегатори додатково розпушують шар зернової суміші, збільшуючи в ньому кількість пор. При цьому збільшується можливість частинок зернової суміші перерозподілитися в шарі до поверхні решета та просіятися через його отвори. При сепарації зернової суміші такі решета також мають недостатню ефективність, але за східністю ознак їх приймаємо за прототип. В основу корисної моделі поставлено задачу підвищити ефективність сепарації зернових сумішей на решетах за рахунок поліпшення сегрегації та просіювання частинок проходової фракції. Поставлена задача вирішується за рахунок того, що на решеті, яке включає робочу поверхню з отворами та перемичками, з інтервалами встановлені сегрегатори, які виконано у вигляді решіток, що встановлені перпендикулярно до робочої поверхні. Суть корисної моделі пояснюється кресленням, де показано: на фіг. 1 - конструктивна схема запропонованого плоского решета з решітчастими сегрегаторами; на фіг. 2 - конструктивна схема запропонованого циліндричного решета з решітчастими сегрегаторами; на фіг. 3 - загальний вигляд плоского решета з решітчастими сегрегаторами; на фіг.4 - загальний вигляд решітчастих сегрегаторів з частинками зернової суміші. Запропонована конструкція решета складається зі стандартної поверхні 1 з отворами та перемичками, решітчастих сегрегаторів 2 (фіг. 1-3). Сегрегатори встановлені перпендикулярно до поверхні решета та відносно руху зернової суміші. Сегрегатори складаються з поперечних 1, повздовжніх 2 перемичок та отворів 3 (фіг.4). Отвори сегрегаторів характеризуються шириною b та висотою h. Під час роботи зернова суміш рухається по поверхні решета 1 (фіг. 1-3) та проходить через отвори сегрегаторів 3 (фіг.4). За рахунок дії поперечних перемичок 1 сегрегаторів шар зернової суміші стискається та розтискається за шириною b (фіг. 2). Верхні та нижні перемички 2 сегрегаторів решета стискають та розтискають шар зернової суміші за висотою h. За рахунок перемичок сегрегаторів частинки зернової суміші отримують імпульси з чотирьох сторін. Це розпушує зернову суміш, збільшуючи в ньому кількість пор, та підвищує кількість частинок що просіваються. Запропонована конструкція решіт з решітчастими сегрегаторами, за рахунок поліпшення сегрегації та збільшенні кількості пор, підвищує ефективність процесу решітної сепарації зернових сумішей. Запропонована конструкція решета з решітчастими сегрегаторами прийнятна для промислового використання в усіх решітних сепараторах. В джерелах інформації конструкцій решіт з такими ознаками не виявлено, тому просимо надати йому правовий захист. Джерела інформації: 1. Кожуховський И.Е. Зерноочистительные машини. М: Машиностроение, 1974.-198 с. 2. Справочник конструктора сельскохозяйственных машин. Том 2. / Под ред. А.В. Красниченко. - М: ГНТИМЛ, 1961.-862 с. 3. Циліндричне решето: Д.п. 31700 А, Україна, МКИ В 09В 1/26 /ЯМ. Тіщенко, М.В. Півень, О.В. Мандрика, Ф.М. Резніченко, В.М. Пуха. - №98105572; Заявл. 23.10.1998; Опубл. 15.12.2000, Бюл. №7-11.-3 с. 60 1 UA 82093 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Решето, що містить робочу поверхню з отворами та перемичками, на якій з інтервалами встановлені сегрегатори, яке відрізняється тим, що сегрегатори виконані у вигляді решіток, які встановлені перпендикулярно робочій поверхні. 2 UA 82093 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
