Решето

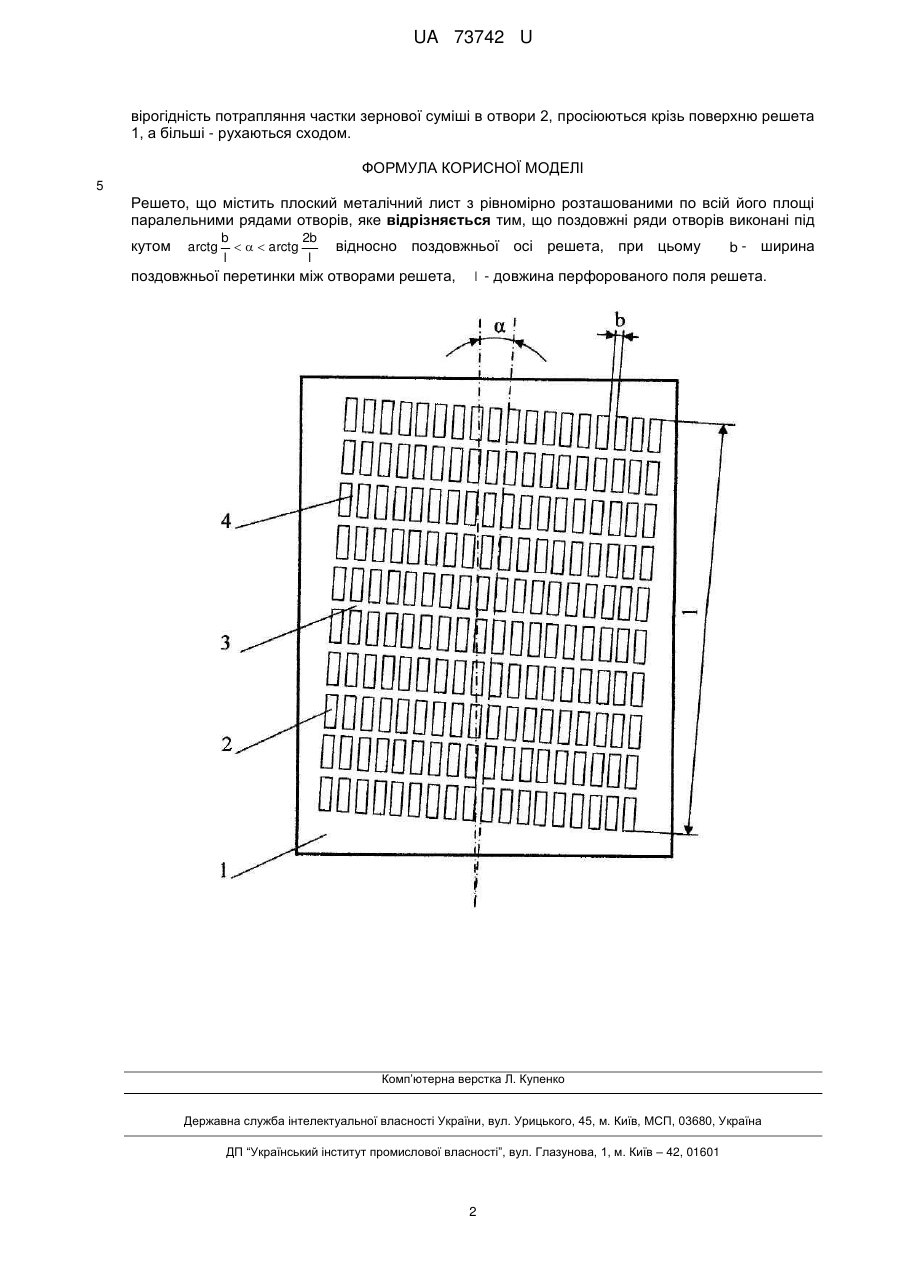

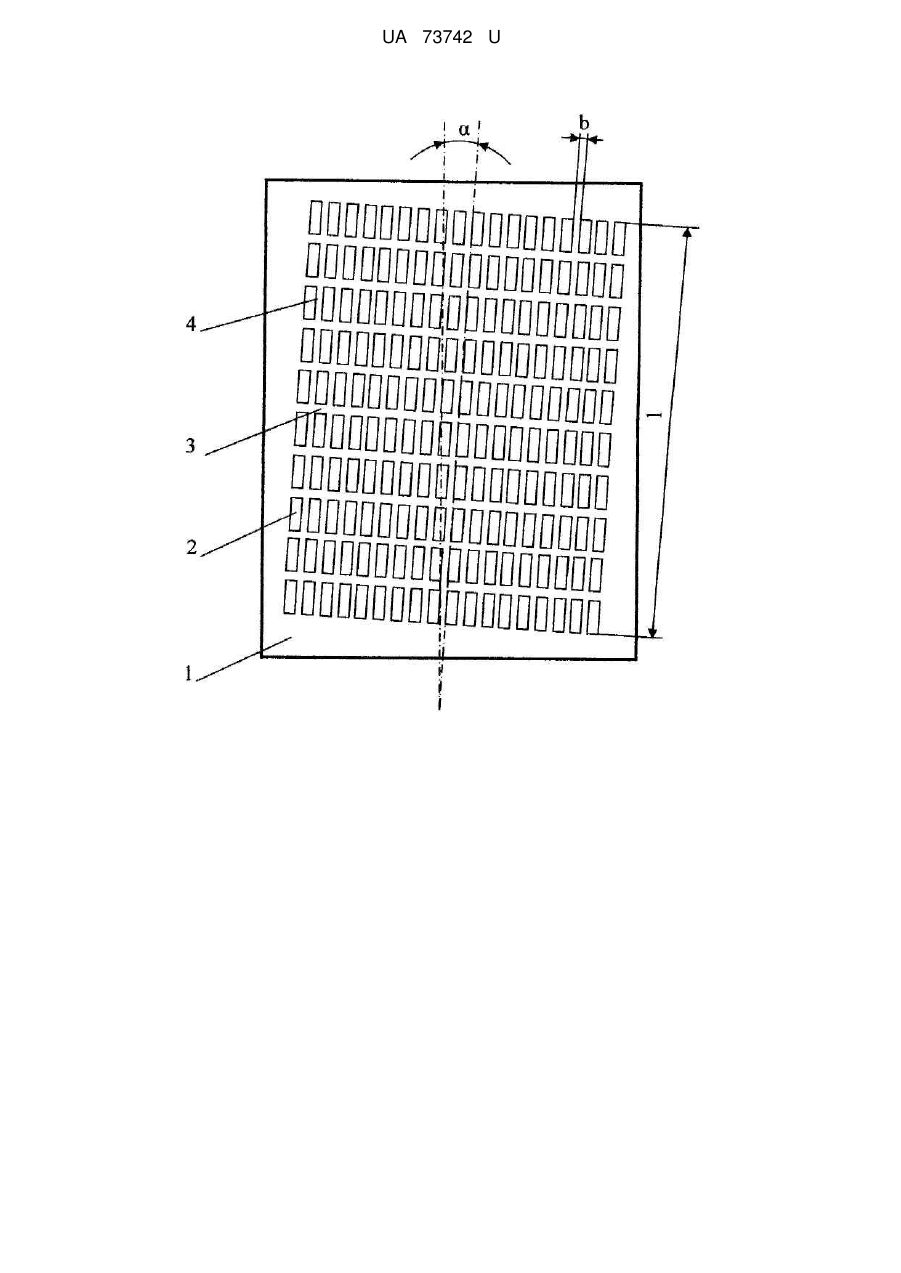

Реферат: UA 73742 U UA 73742 U 5 10 15 20 25 30 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв, що поділяють зернові матеріали за розмірами, і може бути використана в машинах для очищення та сортування зерна і насіння. Відоме сито віброгрохота (А.с. СРСР № 1279681, МКИ В07В 1/00, 1/46, 30.12.1986, бюл. № 48), яке включає поверхню, що просіює, з рядами отворів овальної форми, розташованими в "ялинку", причому отвори кожного наступного ряду зміщені відносно отворів попереднього ряду на величину, що дорівнює половині відстані між ними. Недоліками цього відомого пристрою є недостатня продуктивність та якість очищення, обумовлена розташуванням отворів. Найближчим аналогом є решето (Патент Российской Федерации на изобретение 7 № 2253217, МПК А01F 12/44, 10.06.2005, бюл. № 16), яке містить плоский металічний лист з рівномірно розташованими по всій його площі паралельними рядами отворів, причому кожен наступний ряд отворів зміщений відносно попереднього ряду так, що навпроти перемички попереднього розташований отвір наступного. До недоліків вказаного пристрою належить недостатня продуктивність та якість очищення зерна, яка обумовлена розташуванням поздовжніх осей отворів перпендикулярно напряму руху зерна. В зв'язку з тим, що зерно на решеті при здійсненні технологічного процесу просіювання намагається розташуватись своєю більшою віссю вздовж напряму коливань, вірогідність його потрапляння в такий отвір недостатня. Крім того, для кожного виду зернового матеріалу та виду отворів повинні бути узгоджені розмір отвору та максимальна швидкість відносного руху частки, інакше дальність її польоту може перевищити згаданий розмір, і частка "перелетить" отвір, не потрапивши в нього. Розташування поздовжніх осей отворів перпендикулярно напряму руху зерна гальмує шар, збільшуючи його товщину, що також зменшує вірогідність потрапляння частки в отвір. В основу корисної моделі поставлена задача вдосконалення решета, у якому шляхом модернізації, основаної на новій сукупності конструктивних елементів та їх взаємному розташуванні, забезпечується пересікання траєкторії руху зернової частки та отвору, розміщеного довшою віссю в напрямі близькому до вектора її відносної швидкості, і за рахунок цього досягається суттєве підвищення продуктивності та якості кінцевого продукту. Поставлена задача вирішується тим, що у решеті, що містить плоский металічний лист з рівномірно розташованими по всій його площі паралельними рядами отворів, згідно з корисною arctg моделлю, поздовжні ряди отворів виконані під кутом вісі решета. Виконання поздовжніх рядів отворів відносно b 2b    arctg l l - відносно поздовжньої поздовжньої осі решета під кутом b 2b arctg    arctg l l - (де b - ширина поздовжньої перетинки між отворами решета, l - довжина 35 перфорованого поля решета) дозволяє вирішити технічне протиріччя, яке полягає в наступному: отвори повинні бути розташовані довшою віссю в напрямі близькому до траєкторій руху часток зернового матеріалу; згадані частки повинні пересікати перемичку між поздовжніми   arctg b l гарантує пересікання частками зернової суміші як мінімум однієї рядами отворів. Кут поздовжньої перемички, при цьому вірогідність потрапляння частки в отвір решета зростає. Кут 40 45 50   arctg 2b l не впливає суттєво на зменшення відносної швидкості та зростання товщини шару зерна. Таким чином, виконання решета зі згаданими вище суттєвими ознаками дозволяє досягти підвищення продуктивності та ефективності поділу часток у порівнянні з найближчим аналогом. Технічна суть та принцип дії запропонованого решета пояснюється кресленням, на якому зображено решето - загальний вигляд. Запропоноване решето 1 містить металевий лист, у якому виконані продовгуваті отвори 2. Отвори 2 розділені поперечними перемичками 3 та поздовжніми перемичками 4, ширина яких дорівнює b , l - довжина перфорованого поля решета. Повздовжні ряди отворів виконані під кутом α відносно поздовжньої осі решета і утворюють перфороване поле пристрою. Описане вище решето застосовують таким чином. При пуску решета 1 в дію, воно приводиться в коливний зворотно-поступальний рух. Частки вихідної зернової суміші, що подаються на решето 1, під дією сил інерції та тяжіння рухаються вздовж його поверхні. При цьому частки зернової суміші, що менші розміру отворів 2, пересікаючи перемички 4 між поздовжніми рядами отворів 2, за рахунок чого зростає 1 UA 73742 U вірогідність потрапляння частки зернової суміші в отвори 2, просіюються крізь поверхню решета1, а більші - рухаються сходом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Решето, що містить плоский металічний лист з рівномірно розташованими по всій його площі паралельними рядами отворів, яке відрізняється тим, що поздовжні ряди отворів виконані під кутом arctg b 2b    arctg l l відносно поздовжньої осі решета, при цьому поздовжньої перетинки між отворами решета, b ширина l - довжина перфорованого поля решета. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
