Газовий пальник із засобом знімного кріплення кришки

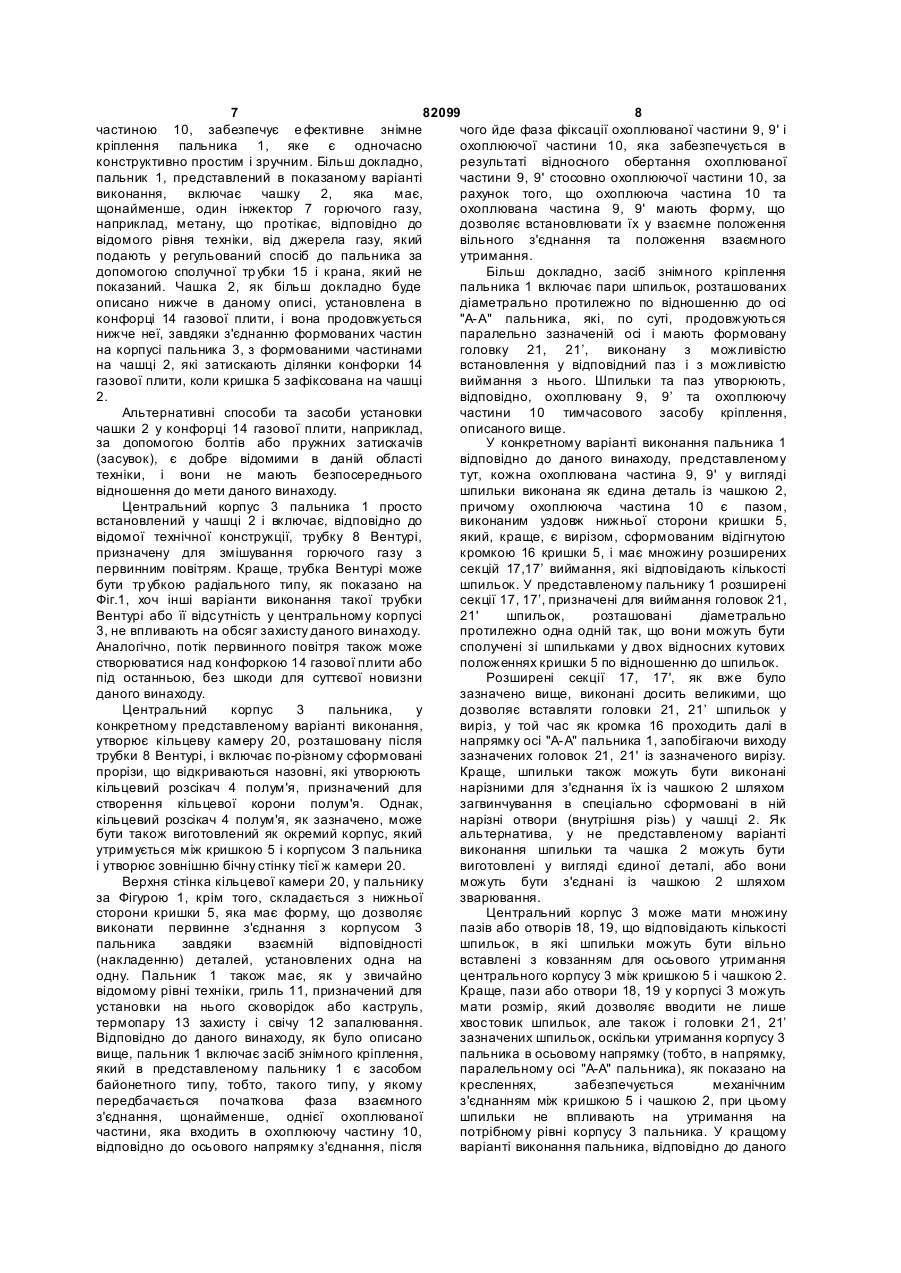

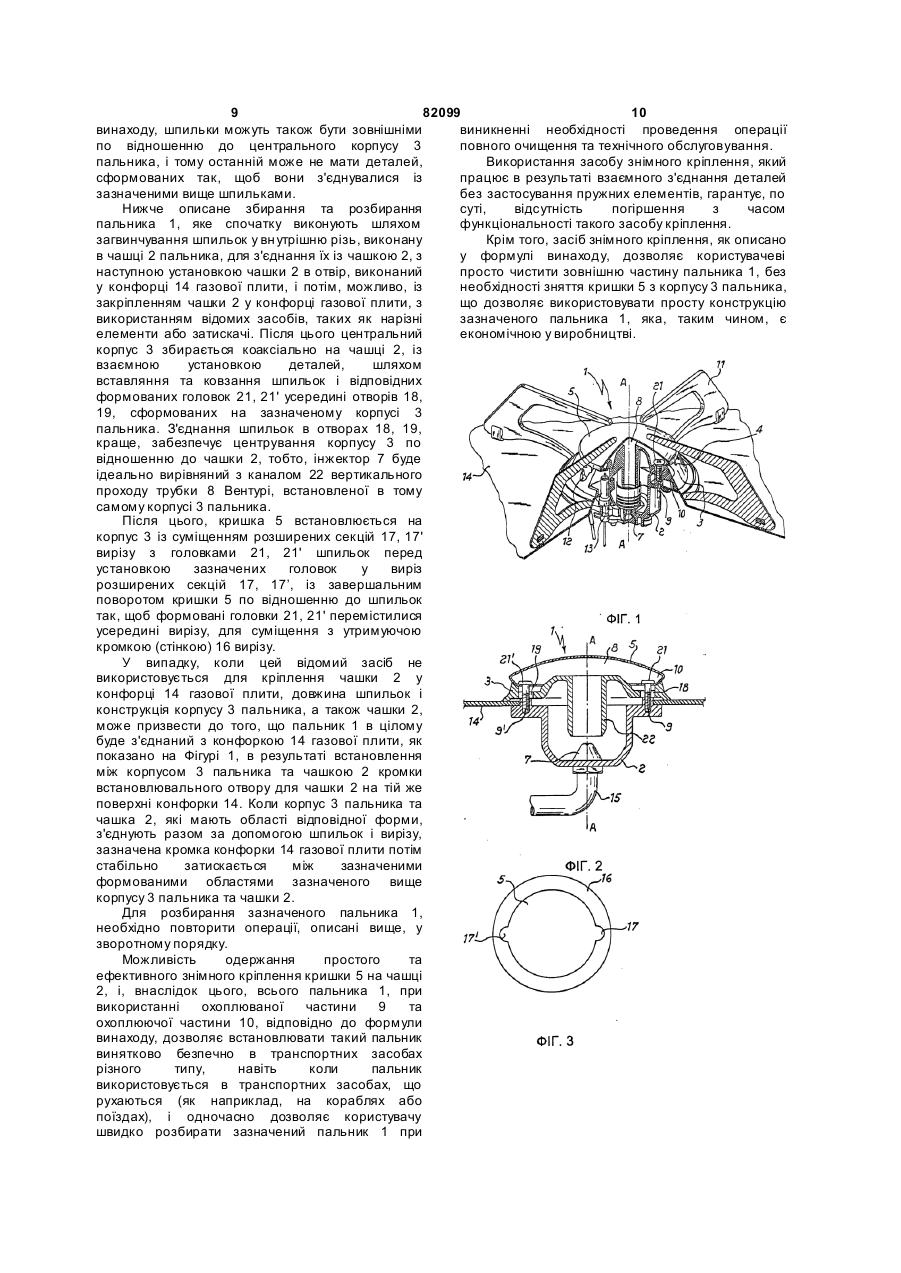

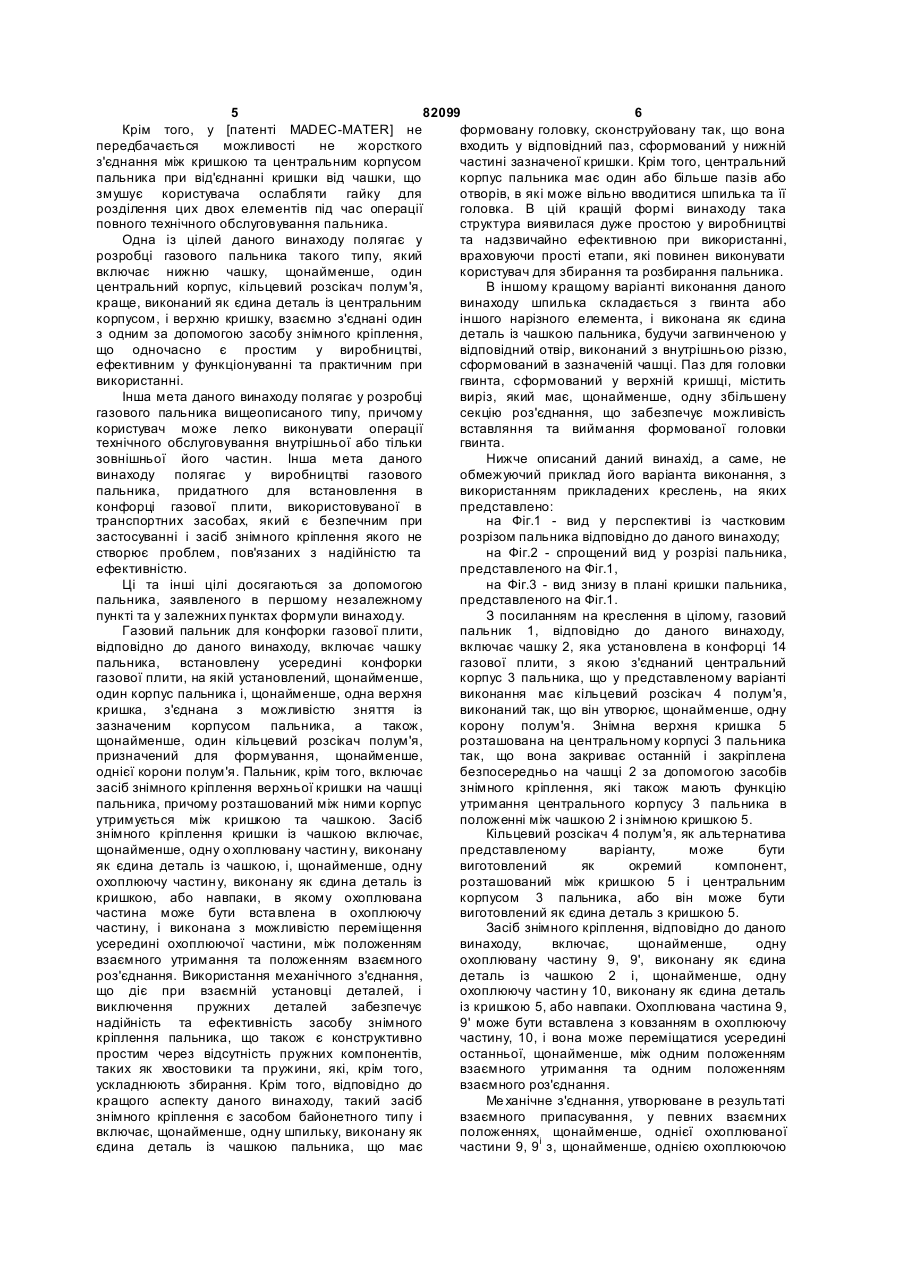

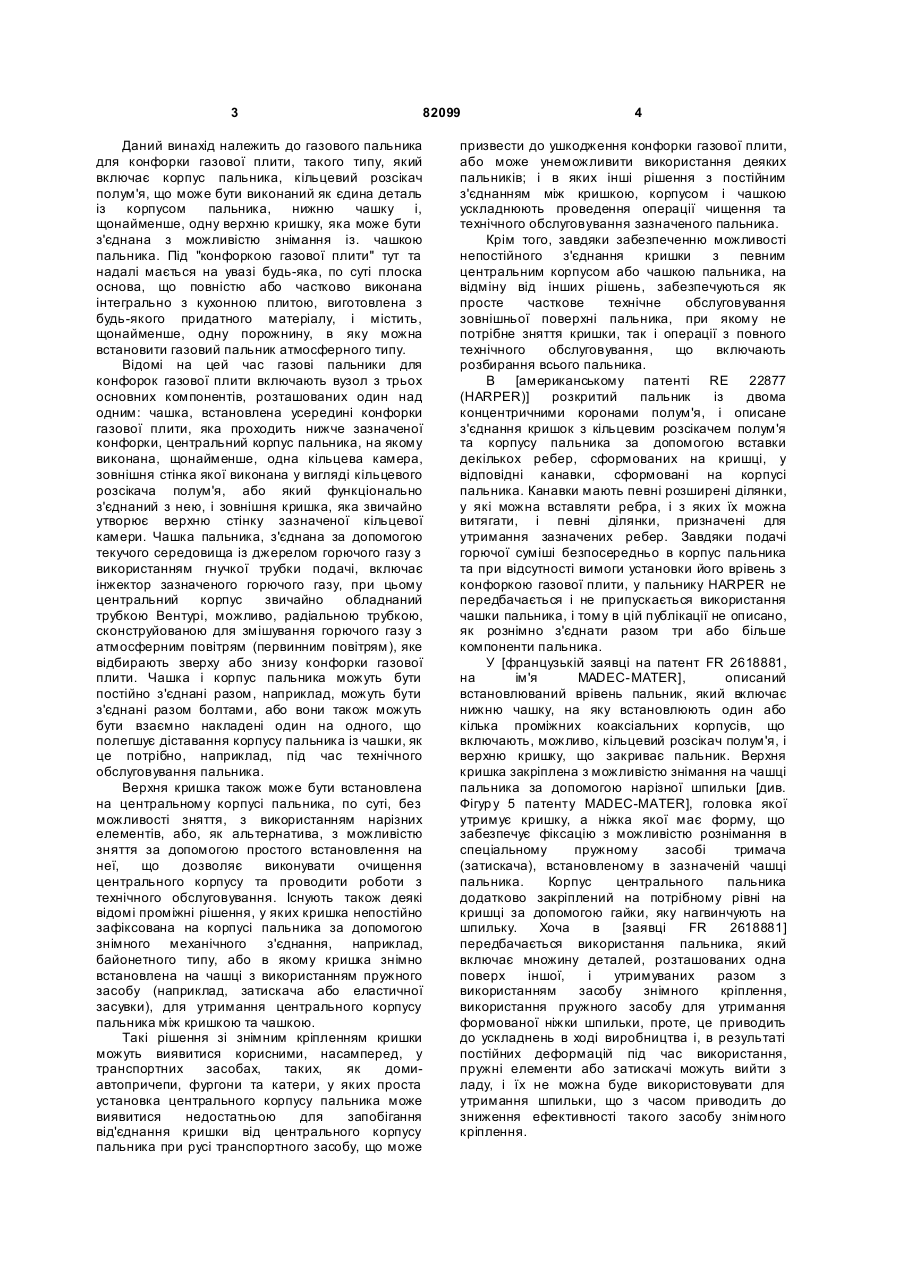

1. Газовий пальник (1) для конфорки (14) газової плити, що включає чашку (2) пальника, встановлену у конфорці газової плити, на якій установлений щонайменше один корпус (3) пальника і щонайменше одна верхня кришка (5), з'єднана з можливістю зняття із зазначеним корпусом пальника, а також щонайменше один кільцевий розсікач (4) полум'я, призначений для формування щонайменше однієї корони полум'я, причому пальник також включає засіб знімного кріплення зазначеної щонайменше однієї кришки на чашці пальника, причому розташований між ними корпус утримується між кришкою та чашкою, який відрізняється тим, що засіб знімного кріплення включає щонайменше одну охоплювану частину (9, 9'), виконану у вигляді єдиної деталі із чашкою, і щонайменше одну охоплюючу частину (10), виконану у вигляді єдиної деталі із кришкою, або навпаки, у якому охоплювана частина виконана з можливістю введення в охоплюючу частину з можливістю переміщення між щонайменше одним положенням взаємного утримання і щонайменше одним положенням роз'єднання. 2. Пальник за п. 1, який відрізняється тим, що засіб знімного кріплення є засобом байонетного типу. 3. Пальник за п. 2, який відрізняється тим, що охоплювана частина (9, 9') засобу знімного кріплення включає щонайменше одну шпильку, що має формовану головку (21, 21'), призначену для установки в охоплюючу частину (10), виконану у вигляді паза. 2 (19) 1 3 82099 Даний винахід належить до газового пальника для конфорки газової плити, такого типу, який включає корпус пальника, кільцевий розсікач полум'я, що може бути виконаний як єдина деталь із корпусом пальника, нижню чашку і, щонайменше, одну верхню кришку, яка може бути з'єднана з можливістю знімання із. чашкою пальника. Під "конфоркою газової плити" тут та надалі мається на увазі будь-яка, по суті плоска основа, що повністю або частково виконана інтегрально з кухонною плитою, виготовлена з будь-якого придатного матеріалу, і містить, щонайменше, одну порожнину, в яку можна встановити газовий пальник атмосферного типу. Відомі на цей час газові пальники для конфорок газової плити включають вузол з трьох основних компонентів, розташованих один над одним: чашка, встановлена усередині конфорки газової плити, яка проходить нижче зазначеної конфорки, центральний корпус пальника, на якому виконана, щонайменше, одна кільцева камера, зовнішня стінка якої виконана у вигляді кільцевого розсікача полум'я, або який функціонально з'єднаний з нею, і зовнішня кришка, яка звичайно утворює верхню стінку зазначеної кільцевої камери. Чашка пальника, з'єднана за допомогою текучого середовища із джерелом горючого газу з використанням гнучкої трубки подачі, включає інжектор зазначеного горючого газу, при цьому центральний корпус звичайно обладнаний трубкою Вентурі, можливо, радіальною трубкою, сконструйованою для змішування горючого газу з атмосферним повітрям (первинним повітрям), яке відбирають зверху або знизу конфорки газової плити. Чашка і корпус пальника можуть бути постійно з'єднані разом, наприклад, можуть бути з'єднані разом болтами, або вони також можуть бути взаємно накладені один на одного, що полегшує діставання корпусу пальника із чашки, як це потрібно, наприклад, під час технічного обслуговування пальника. Верхня кришка також може бути встановлена на центральному корпусі пальника, по суті, без можливості зняття, з використанням нарізних елементів, або, як альтернатива, з можливістю зняття за допомогою простого встановлення на неї, що дозволяє виконувати очищення центрального корпусу та проводити роботи з технічного обслуговування. Існують також деякі відомі проміжні рішення, у яких кришка непостійно зафіксована на корпусі пальника за допомогою знімного механічного з'єднання, наприклад, байонетного типу, або в якому кришка знімно встановлена на чашці з використанням пружного засобу (наприклад, затискача або еластичної засувки), для утримання центрального корпусу пальника між кришкою та чашкою. Такі рішення зі знімним кріпленням кришки можуть виявитися корисними, насамперед, у транспортних засобах, таких, як домиавтопричепи, фургони та катери, у яких проста установка центрального корпусу пальника може виявитися недостатньою для запобігання від'єднання кришки від центрального корпусу пальника при русі транспортного засобу, що може 4 призвести до ушкодження конфорки газової плити, або може унеможливити використання деяких пальників; і в яких інші рішення з постійним з'єднанням між кришкою, корпусом і чашкою ускладнюють проведення операції чищення та технічного обслуговування зазначеного пальника. Крім того, завдяки забезпеченню можливості непостійного з'єднання кришки з певним центральним корпусом або чашкою пальника, на відміну від інших рішень, забезпечуються як просте часткове технічне обслуговування зовнішньої поверхні пальника, при якому не потрібне зняття кришки, так і операції з повного технічного обслуговування, що включають розбирання всього пальника. В [американському патенті RE 22877 (HARPER)] розкритий пальник із двома концентричними коронами полум'я, і описане з'єднання кришок з кільцевим розсікачем полум'я та корпусу пальника за допомогою вставки декількох ребер, сформованих на кришці, у відповідні канавки, сформовані на корпусі пальника. Канавки мають певні розширені ділянки, у які можна вставляти ребра, і з яких їх можна витягати, і певні ділянки, призначені для утримання зазначених ребер. Завдяки подачі горючої суміші безпосередньо в корпус пальника та при відсутності вимоги установки його врівень з конфоркою газової плити, у пальнику HARPER не передбачається і не припускається використання чашки пальника, і тому в цій публікації не описано, як рознімно з'єднати разом три або більше компоненти пальника. У [французькій заявці на патент FR 2618881, на ім'я MADEC-MATER], описаний встановлюваний врівень пальник, який включає нижню чашку, на яку встановлюють один або кілька проміжних коаксіальних корпусів, що включають, можливо, кільцевий розсікач полум'я, і верхню кришку, що закриває пальник. Верхня кришка закріплена з можливістю знімання на чашці пальника за допомогою нарізної шпильки [див. Фігур у 5 патенту MADEC-MATER], головка якої утримує кришку, а ніжка якої має форму, що забезпечує фіксацію з можливістю рознімання в спеціальному пружному засобі тримача (затискача), встановленому в зазначеній чашці пальника. Корпус центрального пальника додатково закріплений на потрібному рівні на кришці за допомогою гайки, яку нагвинчують на шпильку. Хоча в [заявці FR 2618881] передбачається використання пальника, який включає множину деталей, розташованих одна поверх іншої, і утримуваних разом з використанням засобу знімного кріплення, використання пружного засобу для утримання формованої ніжки шпильки, проте, це приводить до ускладнень в ході виробництва і, в результаті постійних деформацій під час використання, пружні елементи або затискачі можуть вийти з ладу, і їх не можна буде використовувати для утримання шпильки, що з часом приводить до зниження ефективності такого засобу знімного кріплення. 5 82099 6 Крім того, у [патенті MADEC-MATER] не формовану головку, сконструйовану так, що вона передбачається можливості не жорсткого входить у відповідний паз, сформований у нижній з'єднання між кришкою та центральним корпусом частині зазначеної кришки. Крім того, центральний пальника при від'єднанні кришки від чашки, що корпус пальника має один або більше пазів або змушує користувача ослабляти гайку для отворів, в які може вільно вводитися шпилька та її розділення цих двох елементів під час операції головка. В цій кращій формі винаходу така повного технічного обслуговування пальника. структура виявилася дуже простою у виробництві Одна із цілей даного винаходу полягає у та надзвичайно ефективною при використанні, розробці газового пальника такого типу, який враховуючи прості етапи, які повинен виконувати включає нижню чашку, щонайменше, один користувач для збирання та розбирання пальника. центральний корпус, кільцевий розсікач полум'я, В іншому кращому варіанті виконання даного краще, виконаний як єдина деталь із центральним винаходу шпилька складається з гвинта або корпусом, і верхню кришку, взаємно з'єднані один іншого нарізного елемента, і виконана як єдина з одним за допомогою засобу знімного кріплення, деталь із чашкою пальника, будучи загвинченою у що одночасно є простим у виробництві, відповідний отвір, виконаний з внутрішньою різзю, ефективним у функціонуванні та практичним при сформований в зазначеній чашці. Паз для головки використанні. гвинта, сформований у верхній кришці, містить Інша мета даного винаходу полягає у розробці виріз, який має, щонайменше, одну збільшену газового пальника вищеописаного типу, причому секцію роз'єднання, що забезпечує можливість користувач може легко виконувати операції вставляння та виймання формованої головки технічного обслуговування внутрішньої або тільки гвинта. зовнішньої його частин. Інша мета даного Нижче описаний даний винахід, а саме, не винаходу полягає у виробництві газового обмежуючий приклад його варіанта виконання, з пальника, придатного для встановлення в використанням прикладених креслень, на яких конфорці газової плити, використовуваної в представлено: транспортних засобах, який є безпечним при на Фіг.1 - вид у перспективі із частковим застосуванні і засіб знімного кріплення якого не розрізом пальника відповідно до даного винаходу; створює проблем, пов'язаних з надійністю та на Фіг.2 - спрощений вид у розрізі пальника, ефективністю. представленого на Фіг.1, Ці та інші цілі досягаються за допомогою на Фіг.3 - вид знизу в плані кришки пальника, пальника, заявленого в першому незалежному представленого на Фіг.1. пункті та у залежних пунктах формули винаходу. З посиланням на креслення в цілому, газовий Газовий пальник для конфорки газової плити, пальник 1, відповідно до даного винаходу, відповідно до даного винаходу, включає чашку включає чашку 2, яка установлена в конфорці 14 пальника, встановлену усередині конфорки газової плити, з якою з'єднаний центральний газової плити, на якій установлений, щонайменше, корпус 3 пальника, що у представленому варіанті один корпус пальника і, щонайменше, одна верхня виконання має кільцевий розсікач 4 полум'я, кришка, з'єднана з можливістю зняття із виконаний так, що він утворює, щонайменше, одну зазначеним корпусом пальника, а також, корону полум'я. Знімна верхня кришка 5 щонайменше, один кільцевий розсікач полум'я, розташована на центральному корпусі 3 пальника призначений для формування, щонайменше, так, що вона закриває останній і закріплена однієї корони полум'я. Пальник, крім того, включає безпосередньо на чашці 2 за допомогою засобів засіб знімного кріплення верхньої кришки на чашці знімного кріплення, які також мають функцію пальника, причому розташований між ними корпус утримання центрального корпусу 3 пальника в утримується між кришкою та чашкою. Засіб положенні між чашкою 2 і знімною кришкою 5. знімного кріплення кришки із чашкою включає, Кільцевий розсікач 4 полум'я, як альтернатива щонайменше, одну о хоплювану частин у, виконану представленому варіанту, може бути як єдина деталь із чашкою, і, щонайменше, одну виготовлений як окремий компонент, охоплюючу частин у, виконану як єдина деталь із розташований між кришкою 5 і центральним кришкою, або навпаки, в якому охоплювана корпусом 3 пальника, або він може бути частина може бути вста влена в охоплюючу виготовлений як єдина деталь з кришкою 5. частину, і виконана з можливістю переміщення Засіб знімного кріплення, відповідно до даного усередині охоплюючої частини, між положенням винаходу, включає, щонайменше, одну взаємного утримання та положенням взаємного охоплювану частину 9, 9', виконану як єдина роз'єднання. Використання механічного з'єднання, деталь із чашкою 2 і, щонайменше, одну що діє при взаємній установці деталей, і охоплюючу частин у 10, виконану як єдина деталь виключення пружних деталей забезпечує із кришкою 5, або навпаки. Охоплювана частина 9, надійність та ефективність засобу знімного 9' може бути вставлена з ковзанням в охоплюючу кріплення пальника, що також є конструктивно частину, 10, і вона може переміщатися усередині простим через відсутність пружних компонентів, останньої, щонайменше, між одним положенням таких як хвостовики та пружини, які, крім того, взаємного утримання та одним положенням ускладнюють збирання. Крім того, відповідно до взаємного роз'єднання. кращого аспекту даного винаходу, такий засіб Ме ханічне з'єднання, утворюване в результаті знімного кріплення є засобом байонетного типу і взаємного припасування, у певних взаємних включає, щонайменше, одну шпильку, виконану як положеннях, щонайменше, однієї охоплюваної єдина деталь із чашкою пальника, що має частини 9, 9і з, щонайменше, однією охоплюючою 7 82099 8 частиною 10, забезпечує е фективне знімне чого йде фаза фіксації охоплюваної частини 9, 9' і кріплення пальника 1, яке є одночасно охоплюючої частини 10, яка забезпечується в конструктивно простим і зручним. Більш докладно, результаті відносного обертання охоплюваної пальник 1, представлений в показаному варіанті частини 9, 9' стосовно охоплюючої частини 10, за виконання, включає чашку 2, яка має, рахунок того, що охоплююча частина 10 та щонайменше, один інжектор 7 горючого газу, охоплювана частина 9, 9' мають форму, що наприклад, метану, що протікає, відповідно до дозволяє встановлювати їх у взаємне положення відомого рівня техніки, від джерела газу, який вільного з'єднання та положення взаємного подають у регульований спосіб до пальника за утримання. допомогою сполучної тр убки 15 і крана, який не Більш докладно, засіб знімного кріплення показаний. Чашка 2, як більш докладно буде пальника 1 включає пари шпильок, розташованих описано нижче в даному описі, установлена в діаметрально протилежно по відношенню до осі конфорці 14 газової плити, і вона продовжується "А-А" пальника, які, по суті, продовжуються нижче неї, завдяки з'єднанню формованих частин паралельно зазначеній осі і мають формовану на корпусі пальника 3, з формованими частинами головку 21, 21’, виконану з можливістю на чашці 2, які затискають ділянки конфорки 14 встановлення у відповідний паз і з можливістю газової плити, коли кришка 5 зафіксована на чашці виймання з нього. Шпильки та паз утворюють, 2. відповідно, охоплювану 9, 9’ та охоплюючу Альтернативні способи та засоби установки частини 10 тимчасового засобу кріплення, чашки 2 у конфорці 14 газової плити, наприклад, описаного вище. за допомогою болтів або пружних затискачів У конкретному варіанті виконання пальника 1 (засувок), є добре відомими в даній області відповідно до даного винаходу, представленому техніки, і вони не мають безпосереднього тут, кожна охоплювана частина 9, 9' у вигляді відношення до мети даного винаходу. шпильки виконана як єдина деталь із чашкою 2, Центральний корпус 3 пальника 1 просто причому охоплююча частина 10 є пазом, встановлений у чашці 2 і включає, відповідно до виконаним уздовж нижньої сторони кришки 5, відомої технічної конструкції, трубку 8 Вентурі, який, краще, є вирізом, сформованим відігнутою призначену для змішування горючого газу з кромкою 16 кришки 5, і має множину розширених первинним повітрям. Краще, трубка Вентурі може секцій 17,17’ виймання, які відповідають кількості бути тр убкою радіального типу, як показано на шпильок. У представленому пальнику 1 розширені Фіг.1, хоч інші варіанти виконання такої трубки секції 17, 17’, призначені для виймання головок 21, Вентурі або її відсутність у центральному корпусі 21' шпильок, розташовані діаметрально 3, не впливають на обсяг захисту даного винаходу. протилежно одна одній так, що вони можуть бути Аналогічно, потік первинного повітря також може сполучені зі шпильками у двох відносних кутових створюватися над конфоркою 14 газової плити або положеннях кришки 5 по відношенню до шпильок. під останньою, без шкоди для суттєвої новизни Розширені секції 17, 17', як вже було даного винаходу. зазначено вище, виконані досить великими, що Центральний корпус 3 пальника, у дозволяє вставляти головки 21, 21’ шпильок у конкретному представленому варіанті виконання, виріз, у той час як кромка 16 проходить далі в утворює кільцеву камеру 20, розташовану після напрямку осі "А-А" пальника 1, запобігаючи виходу трубки 8 Вентурі, і включає по-різному сформовані зазначених головок 21, 21' із зазначеного вирізу. прорізи, що відкриваються назовні, які утворюють Краще, шпильки також можуть бути виконані кільцевий розсікач 4 полум'я, призначений для нарізними для з'єднання їх із чашкою 2 шляхом створення кільцевої корони полум'я. Однак, загвинчування в спеціально сформовані в ній кільцевий розсікач 4 полум'я, як зазначено, може нарізні отвори (внутрішня різь) у чашці 2. Як бути також виготовлений як окремий корпус, який альтернатива, у не представленому варіанті утримується між кришкою 5 і корпусом З пальника виконання шпильки та чашка 2 можуть бути і утворює зовнішню бічну стінку тієї ж камери 20. виготовлені у вигляді єдиної деталі, або вони Верхня стінка кільцевої камери 20, у пальнику можуть бути з'єднані із чашкою 2 шляхом за Фігурою 1, крім того, складається з нижньої зварювання. сторони кришки 5, яка має форму, що дозволяє Центральний корпус 3 може мати множину виконати первинне з'єднання з корпусом 3 пазів або отворів 18, 19, що відповідають кількості пальника завдяки взаємній відповідності шпильок, в які шпильки можуть бути вільно (накладенню) деталей, установлених одна на вставлені з ковзанням для осьового утримання одну. Пальник 1 також має, як у звичайно центрального корпусу 3 між кришкою 5 і чашкою 2. відомому рівні техніки, гриль 11, призначений для Краще, пази або отвори 18, 19 у корпусі 3 можуть установки на нього сковорідок або каструль, мати розмір, який дозволяє вводити не лише термопару 13 захисту і свічу 12 запалювання. хвостовик шпильок, але також і головки 21, 21’ Відповідно до даного винаходу, як було описано зазначених шпильок, оскільки утримання корпусу 3 вище, пальник 1 включає засіб знімного кріплення, пальника в осьовому напрямку (тобто, в напрямку, який в представленому пальнику 1 є засобом паралельному осі "А-А" пальника), як показано на байонетного типу, тобто, такого типу, у якому кресленнях, забезпечується механічним передбачається початкова фаза взаємного з'єднанням між кришкою 5 і чашкою 2, при цьому з'єднання, щонайменше, однієї охоплюваної шпильки не впливають на утримання на частини, яка входить в охоплюючу частину 10, потрібному рівні корпусу 3 пальника. У кращому відповідно до осьового напрямку з'єднання, після варіанті виконання пальника, відповідно до даного 9 82099 10 винаходу, шпильки можуть також бути зовнішніми виникненні необхідності проведення операції по відношенню до центрального корпусу 3 повного очищення та технічного обслуговування. пальника, і тому останній може не мати деталей, Використання засобу знімного кріплення, який сформованих так, щоб вони з'єднувалися із працює в результаті взаємного з'єднання деталей зазначеними вище шпильками. без застосування пружних елементів, гарантує, по Нижче описане збирання та розбирання суті, відсутність погіршення з часом пальника 1, яке спочатку виконують шляхом функціональності такого засобу кріплення. загвинчування шпильок у вн утрішню різь, виконану Крім того, засіб знімного кріплення, як описано в чашці 2 пальника, для з'єднання їх із чашкою 2, з у формулі винаходу, дозволяє користувачеві наступною установкою чашки 2 в отвір, виконаний просто чистити зовнішню частину пальника 1, без у конфорці 14 газової плити, і потім, можливо, із необхідності зняття кришки 5 з корпусу 3 пальника, закріпленням чашки 2 у конфорці газової плити, з що дозволяє використовувати просту конструкцію використанням відомих засобів, таких як нарізні зазначеного пальника 1, яка, таким чином, є елементи або затискачі. Після цього центральний економічною у виробництві. корпус 3 збирається коаксіально на чашці 2, із взаємною установкою деталей, шляхом вставляння та ковзання шпильок і відповідних формованих головок 21, 21' усередині отворів 18, 19, сформованих на зазначеному корпусі 3 пальника. З'єднання шпильок в отворах 18, 19, краще, забезпечує центрування корпусу 3 по відношенню до чашки 2, тобто, інжектор 7 буде ідеально вирівняний з каналом 22 вертикального проходу трубки 8 Вентурі, встановленої в тому самому корпусі 3 пальника. Після цього, кришка 5 встановлюється на корпус 3 із суміщенням розширених секцій 17, 17' вирізу з головками 21, 21' шпильок перед установкою зазначених головок у виріз розширених секцій 17, 17’, із завершальним поворотом кришки 5 по відношенню до шпильок так, щоб формовані головки 21, 21' перемістилися усередині вирізу, для суміщення з утримуючою кромкою (стінкою) 16 вирізу. У випадку, коли цей відомий засіб не використовується для кріплення чашки 2 у конфорці 14 газової плити, довжина шпильок і конструкція корпусу 3 пальника, а також чашки 2, може призвести до того, що пальник 1 в цілому буде з'єднаний з конфоркою 14 газової плити, як показано на Фігурі 1, в результаті встановлення між корпусом 3 пальника та чашкою 2 кромки встановлювального отвору для чашки 2 на тій же поверхні конфорки 14. Коли корпус 3 пальника та чашка 2, які мають області відповідної форми, з'єднують разом за допомогою шпильок і вирізу, зазначена кромка конфорки 14 газової плити потім стабільно затискається між зазначеними формованими областями зазначеного вище корпусу 3 пальника та чашки 2. Для розбирання зазначеного пальника 1, необхідно повторити операції, описані вище, у зворотному порядку. Можливість одержання простого та ефективного знімного кріплення кришки 5 на чашці 2, і, внаслідок цього, всього пальника 1, при використанні охоплюваної частини 9 та охоплюючої частини 10, відповідно до формули винаходу, дозволяє встановлювати такий пальник винятково безпечно в транспортних засобах різного типу, навіть коли пальник використовується в транспортних засобах, що рухаються (як наприклад, на кораблях або поїздах), і одночасно дозволяє користувачу швидко розбирати зазначений пальник 1 при
