Електрообігрівач “панно”

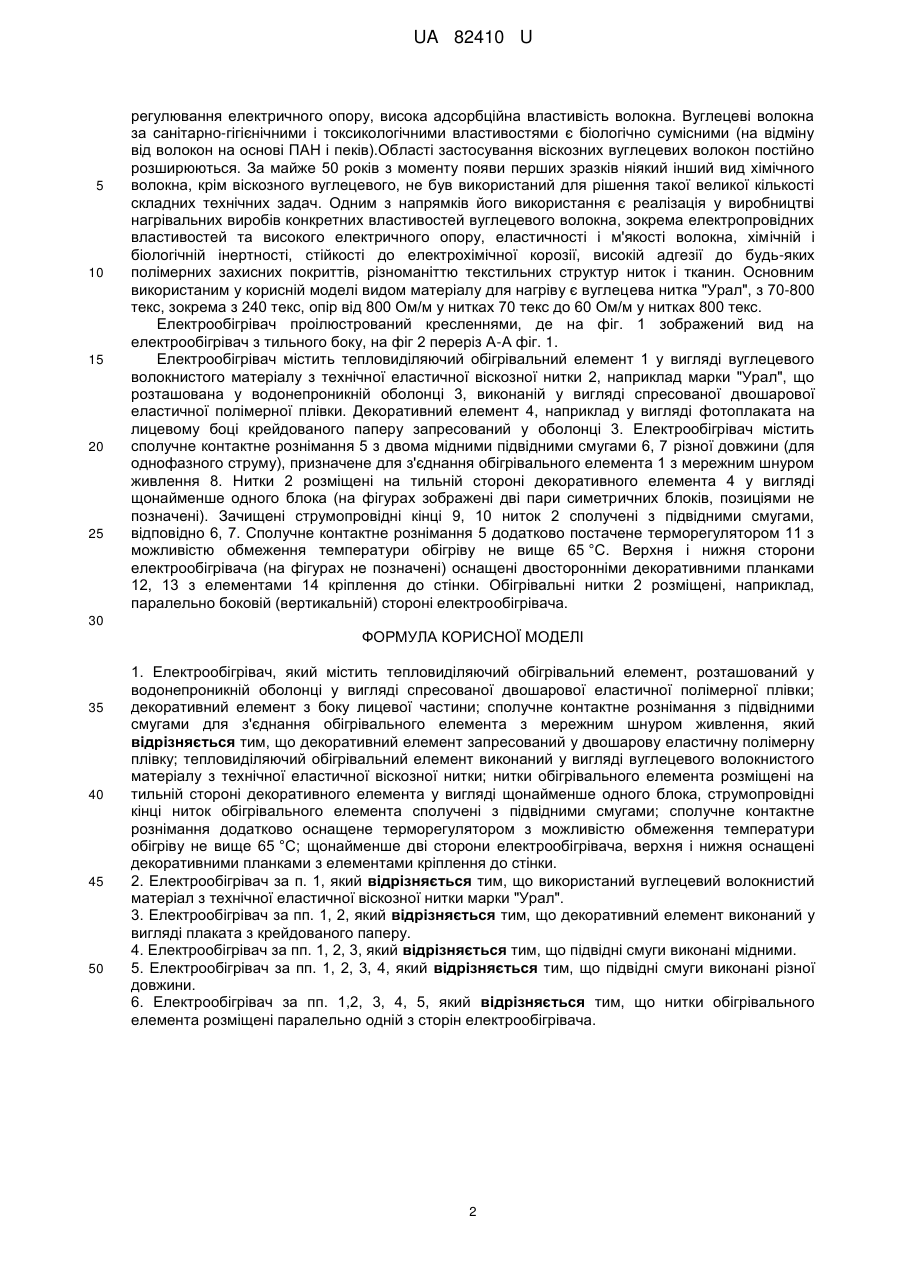

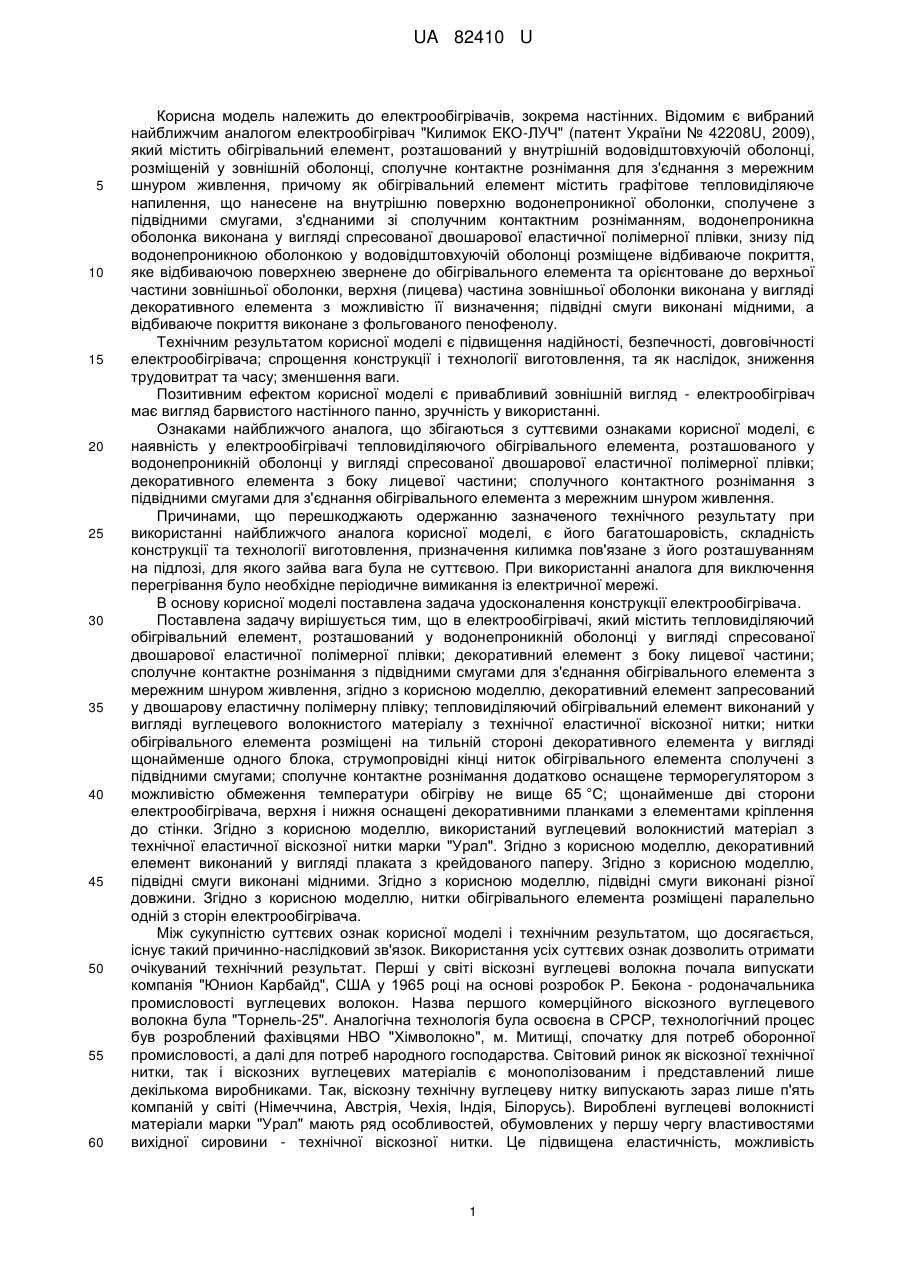

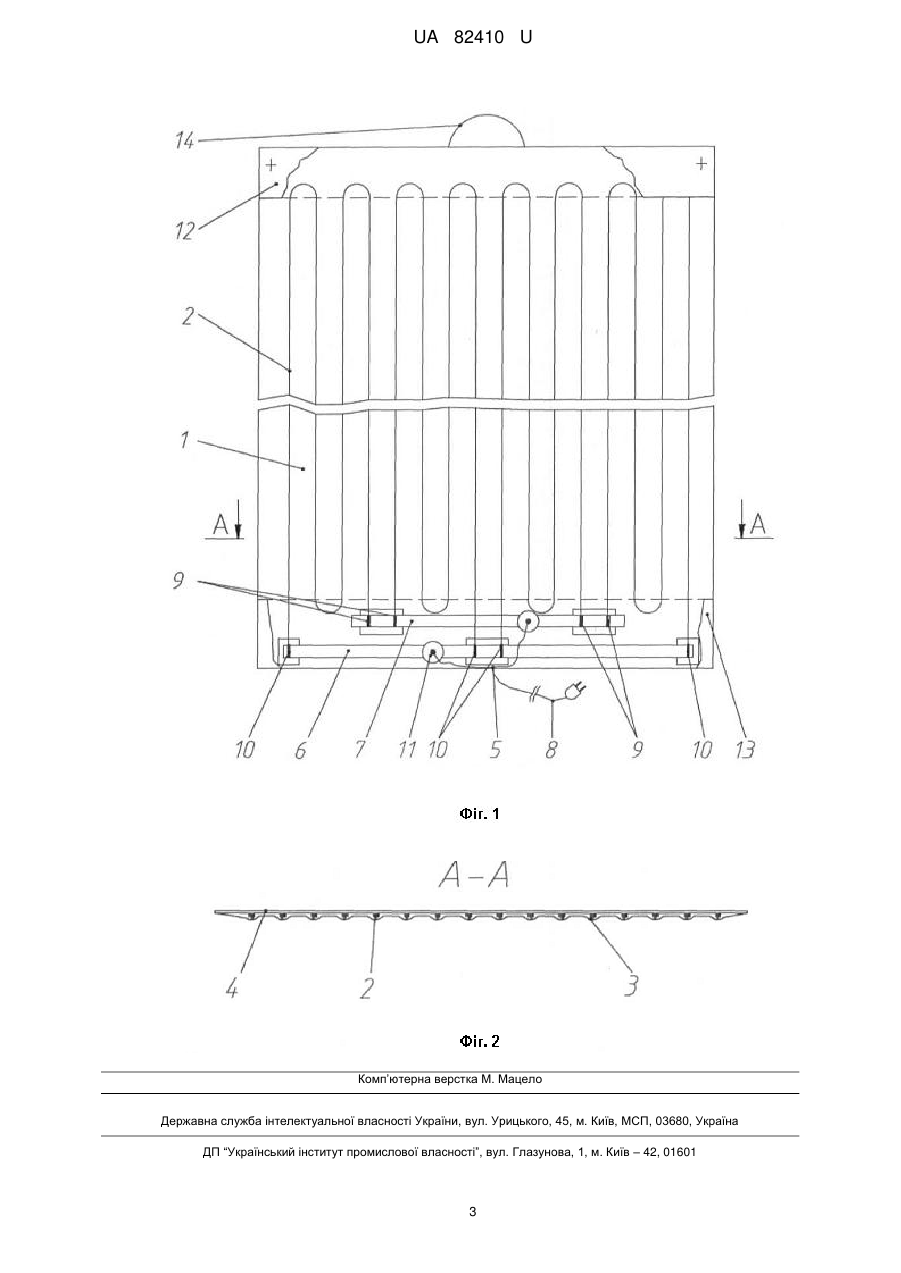

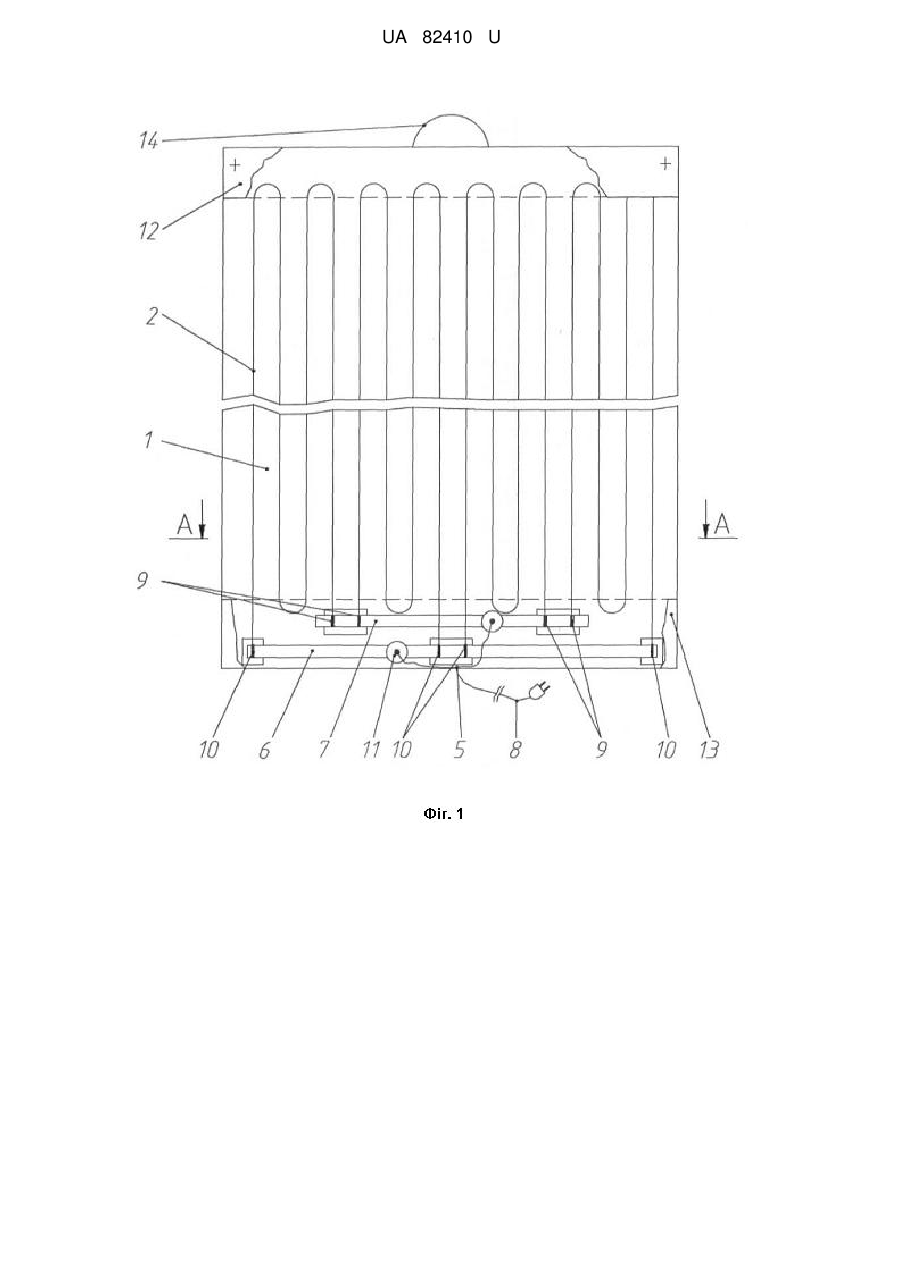

Реферат: Електрообігрівач містить тепловиділяючий обігрівальний елемент, водонепроникну оболонку, декоративний елемент, сполучне контактне рознімання, підвідні смуги, мережний шнур живлення, технічну еластичну віскозну нитку, терморегулятор, декоративні планки з елементами кріплення. Водонепроникна оболонка виконана у вигляді спресованої двошарової еластичної полімерної плівки. Декоративний елемент запресований у двошарову еластичну полімерну плівку. Тепловиділяючий обігрівальний елемент виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної віскозної нитки. Нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді щонайменше одного блока, струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами. Сполучне контактне рознімання додатково оснащене терморегулятором з можливістю обмеження температури обігріву не вище 65 °C. Дві сторони електрообігрівача, верхня і нижня оснащені декоративними планками з елементами кріплення до стінки. UA 82410 U (54) ЕЛЕКТРООБІГРІВАЧ "ПАННО" UA 82410 U UA 82410 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електрообігрівачів, зокрема настінних. Відомим є вибраний найближчим аналогом електрообігрівач "Килимок ЕКО-ЛУЧ" (патент України № 42208U, 2009), який містить обігрівальний елемент, розташований у внутрішній водовідштовхуючій оболонці, розміщеній у зовнішній оболонці, сполучне контактне рознімання для з'єднання з мережним шнуром живлення, причому як обігрівальний елемент містить графітове тепловиділяюче напилення, що нанесене на внутрішню поверхню водонепроникної оболонки, сполучене з підвідними смугами, з'єднаними зі сполучним контактним розніманням, водонепроникна оболонка виконана у вигляді спресованої двошарової еластичної полімерної плівки, знизу під водонепроникною оболонкою у водовідштовхуючій оболонці розміщене відбиваюче покриття, яке відбиваючою поверхнею звернене до обігрівального елемента та орієнтоване до верхньої частини зовнішньої оболонки, верхня (лицева) частина зовнішньої оболонки виконана у вигляді декоративного елемента з можливістю її визначення; підвідні смуги виконані мідними, а відбиваюче покриття виконане з фольгованого пенофенолу. Технічним результатом корисної моделі є підвищення надійності, безпечності, довговічності електрообігрівача; спрощення конструкції і технології виготовлення, та як наслідок, зниження трудовитрат та часу; зменшення ваги. Позитивним ефектом корисної моделі є привабливий зовнішній вигляд - електрообігрівач має вигляд барвистого настінного панно, зручність у використанні. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у електрообігрівачі тепловиділяючого обігрівального елемента, розташованого у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки; декоративного елемента з боку лицевої частини; сполучного контактного рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення. Причинами, що перешкоджають одержанню зазначеного технічного результату при використанні найближчого аналога корисної моделі, є його багатошаровість, складність конструкції та технології виготовлення, призначення килимка пов'язане з його розташуванням на підлозі, для якого зайва вага була не суттєвою. При використанні аналога для виключення перегрівання було необхідне періодичне вимикання із електричної мережі. В основу корисної моделі поставлена задача удосконалення конструкції електрообігрівача. Поставлена задачу вирішується тим, що в електрообігрівачі, який містить тепловиділяючий обігрівальний елемент, розташований у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки; декоративний елемент з боку лицевої частини; сполучне контактне рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення, згідно з корисною моделлю, декоративний елемент запресований у двошарову еластичну полімерну плівку; тепловиділяючий обігрівальний елемент виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної віскозної нитки; нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді щонайменше одного блока, струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами; сполучне контактне рознімання додатково оснащене терморегулятором з можливістю обмеження температури обігріву не вище 65 °C; щонайменше дві сторони електрообігрівача, верхня і нижня оснащені декоративними планками з елементами кріплення до стінки. Згідно з корисною моделлю, використаний вуглецевий волокнистий матеріал з технічної еластичної віскозної нитки марки "Урал". Згідно з корисною моделлю, декоративний елемент виконаний у вигляді плаката з крейдованого паперу. Згідно з корисною моделлю, підвідні смуги виконані мідними. Згідно з корисною моделлю, підвідні смуги виконані різної довжини. Згідно з корисною моделлю, нитки обігрівального елемента розміщені паралельно одній з сторін електрообігрівача. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Використання усіх суттєвих ознак дозволить отримати очікуваний технічний результат. Перші у світі віскозні вуглецеві волокна почала випускати компанія "Юнион Карбайд", США у 1965 році на основі розробок Р. Бекона - родоначальника промисловості вуглецевих волокон. Назва першого комерційного віскозного вуглецевого волокна була "Торнель-25". Аналогічна технологія була освоєна в СРСР, технологічний процес був розроблений фахівцями НВО "Хімволокно", м. Митищі, спочатку для потреб оборонної промисловості, а далі для потреб народного господарства. Світовий ринок як віскозної технічної нитки, так і віскозних вуглецевих матеріалів є монополізованим і представлений лише декількома виробниками. Так, віскозну технічну вуглецеву нитку випускають зараз лише п'ять компаній у світі (Німеччина, Австрія, Чехія, Індія, Білорусь). Вироблені вуглецеві волокнисті матеріали марки "Урал" мають ряд особливостей, обумовлених у першу чергу властивостями вихідної сировини - технічної віскозної нитки. Це підвищена еластичність, можливість 1 UA 82410 U 5 10 15 20 25 регулювання електричного опору, висока адсорбційна властивість волокна. Вуглецеві волокна за санітарно-гігієнічними і токсикологічними властивостями є біологічно сумісними (на відміну від волокон на основі ПАН і пеків).Області застосування віскозних вуглецевих волокон постійно розширюються. За майже 50 років з моменту появи перших зразків ніякий інший вид хімічного волокна, крім віскозного вуглецевого, не був використаний для рішення такої великої кількості складних технічних задач. Одним з напрямків його використання є реалізація у виробництві нагрівальних виробів конкретних властивостей вуглецевого волокна, зокрема електропровідних властивостей та високого електричного опору, еластичності і м'якості волокна, хімічній і біологічній інертності, стійкості до електрохімічної корозії, високій адгезії до будь-яких полімерних захисних покриттів, різноманіттю текстильних структур ниток і тканин. Основним використаним у корисній моделі видом матеріалу для нагріву є вуглецева нитка "Урал", з 70-800 текс, зокрема з 240 текс, опір від 800 Ом/м у нитках 70 текс до 60 Ом/м у нитках 800 текс. Електрообігрівач проілюстрований кресленнями, де на фіг. 1 зображений вид на електрообігрівач з тильного боку, на фіг 2 переріз А-А фіг. 1. Електрообігрівач містить тепловиділяючий обігрівальний елемент 1 у вигляді вуглецевого волокнистого матеріалу з технічної еластичної віскозної нитки 2, наприклад марки "Урал", що розташована у водонепроникній оболонці 3, виконаній у вигляді спресованої двошарової еластичної полімерної плівки. Декоративний елемент 4, наприклад у вигляді фотоплаката на лицевому боці крейдованого паперу запресований у оболонці 3. Електрообігрівач містить сполучне контактне рознімання 5 з двома мідними підвідними смугами 6, 7 різної довжини (для однофазного струму), призначене для з'єднання обігрівального елемента 1 з мережним шнуром живлення 8. Нитки 2 розміщені на тильній стороні декоративного елемента 4 у вигляді щонайменше одного блока (на фігурах зображені дві пари симетричних блоків, позиціями не позначені). Зачищені струмопровідні кінці 9, 10 ниток 2 сполучені з підвідними смугами, відповідно 6, 7. Сполучне контактне рознімання 5 додатково постачене терморегулятором 11 з можливістю обмеження температури обігріву не вище 65 °C. Верхня і нижня сторони електрообігрівача (на фігурах не позначені) оснащені двосторонніми декоративними планками 12, 13 з елементами 14 кріплення до стінки. Обігрівальні нитки 2 розміщені, наприклад, паралельно боковій (вертикальній) стороні електрообігрівача. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Електрообігрівач, який містить тепловиділяючий обігрівальний елемент, розташований у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки; декоративний елемент з боку лицевої частини; сполучне контактне рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення, який відрізняється тим, що декоративний елемент запресований у двошарову еластичну полімерну плівку; тепловиділяючий обігрівальний елемент виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної віскозної нитки; нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді щонайменше одного блока, струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами; сполучне контактне рознімання додатково оснащене терморегулятором з можливістю обмеження температури обігріву не вище 65 °C; щонайменше дві сторони електрообігрівача, верхня і нижня оснащені декоративними планками з елементами кріплення до стінки. 2. Електрообігрівач за п. 1, який відрізняється тим, що використаний вуглецевий волокнистий матеріал з технічної еластичної віскозної нитки марки "Урал". 3. Електрообігрівач за пп. 1, 2, який відрізняється тим, що декоративний елемент виконаний у вигляді плаката з крейдованого паперу. 4. Електрообігрівач за пп. 1, 2, 3, який відрізняється тим, що підвідні смуги виконані мідними. 5. Електрообігрівач за пп. 1, 2, 3, 4, який відрізняється тим, що підвідні смуги виконані різної довжини. 6. Електрообігрівач за пп. 1,2, 3, 4, 5, який відрізняється тим, що нитки обігрівального елемента розміщені паралельно одній з сторін електрообігрівача. 2 UA 82410 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
