Гнучкий індивідуальний електрообігрівач

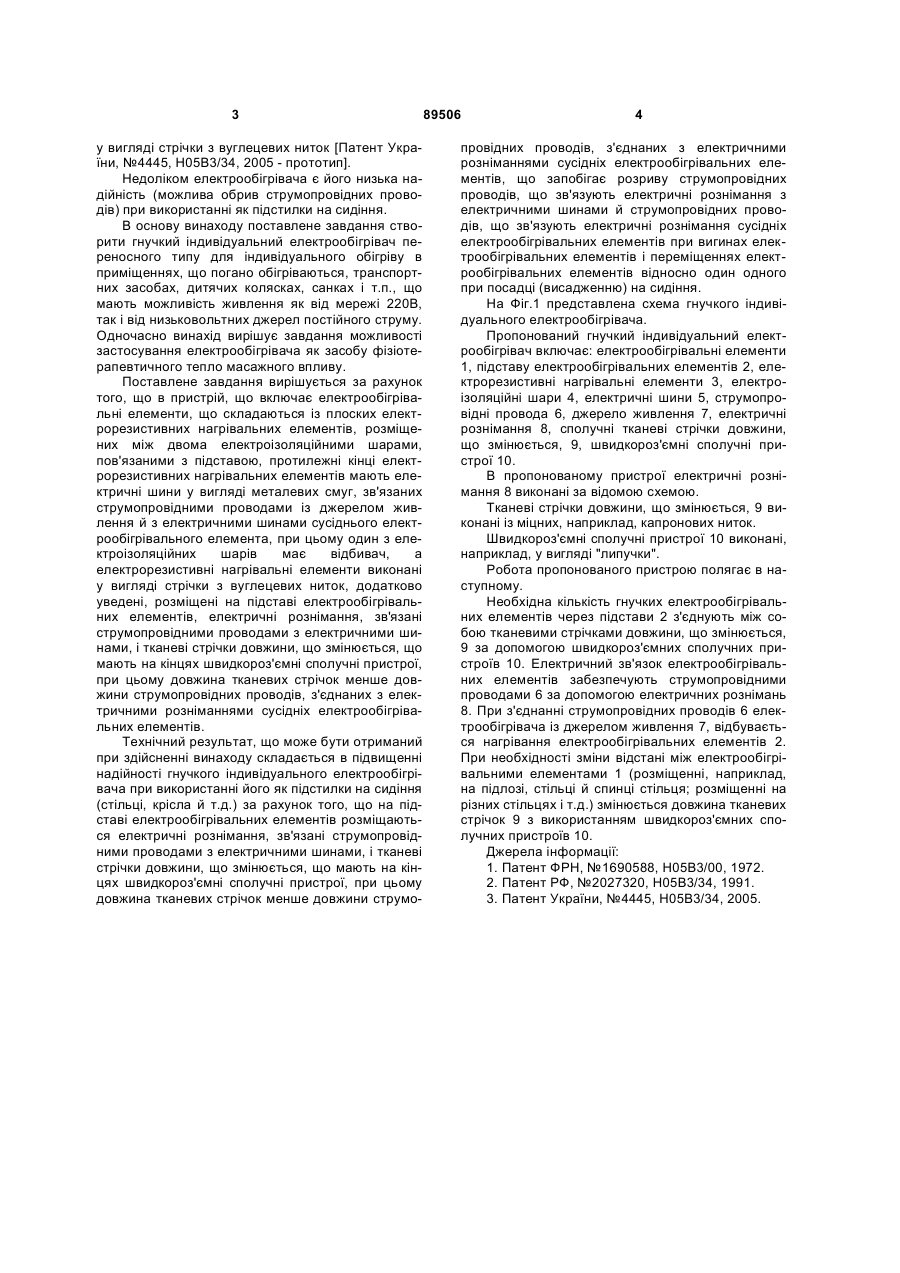

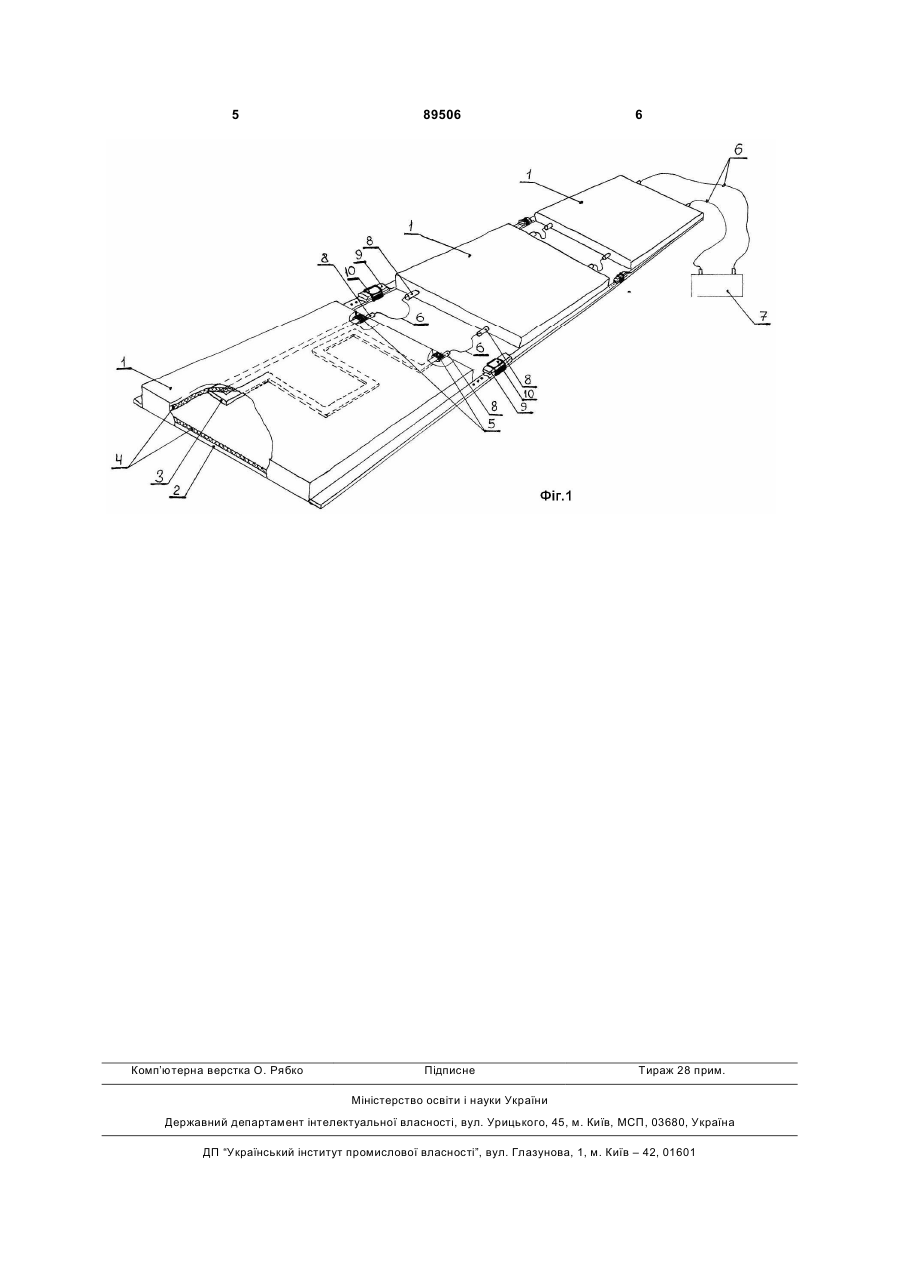

Гнучкий індивідуальний електрообігрівач, що містить електрообігрівальні елементи, що складаються із плоских електрорезистивних нагрівальних 3 у вигляді стрічки з вуглецевих ниток [Патент України, №4445, Η05В3/34, 2005 - прототип]. Недоліком електрообігрівача є його низька надійність (можлива обрив струмопровідних проводів) при використанні як підстилки на сидіння. В основу винаходу поставлене завдання створити гнучкий індивідуальний електрообігрівач переносного типу для індивідуального обігріву в приміщеннях, що погано обігріваються, транспортних засобах, дитячих колясках, санках і т.п., що мають можливість живлення як від мережі 220В, так і від низьковольтних джерел постійного струму. Одночасно винахід вирішує завдання можливості застосування електрообігрівача як засобу фізіотерапевтичного тепло масажного впливу. Поставлене завдання вирішується за рахунок того, що в пристрій, що включає електрообігрівальні елементи, що складаються із плоских електрорезистивних нагрівальних елементів, розміщених між двома електроізоляційними шарами, пов'язаними з підставою, протилежні кінці електрорезистивних нагрівальних елементів мають електричні шини у вигляді металевих смуг, зв'язаних струмопровідними проводами із джерелом живлення й з електричними шинами сусіднього електрообігрівального елемента, при цьому один з електроізоляційних шарів має відбивач, а електрорезистивні нагрівальні елементи виконані у вигляді стрічки з вуглецевих ниток, додатково уведені, розміщені на підставі електрообігрівальних елементів, електричні рознімання, зв'язані струмопровідними проводами з електричними шинами, і тканеві стрічки довжини, що змінюється, що мають на кінцях швидкороз'ємні сполучні пристрої, при цьому довжина тканевих стрічок менше довжини струмопровідних проводів, з'єднаних з електричними розніманнями сусідніх електрообігрівальних елементів. Технічний результат, що може бути отриманий при здійсненні винаходу складається в підвищенні надійності гнучкого індивідуального електрообігрівача при використанні його як підстилки на сидіння (стільці, крісла й т.д.) за рахунок того, що на підставі електрообігрівальних елементів розміщаються електричні рознімання, зв'язані струмопровідними проводами з електричними шинами, і тканеві стрічки довжини, що змінюється, що мають на кінцях швидкороз'ємні сполучні пристрої, при цьому довжина тканевих стрічок менше довжини струмо 89506 4 провідних проводів, з'єднаних з електричними розніманнями сусідніх електрообігрівальних елементів, що запобігає розриву струмопровідних проводів, що зв'язують електричні рознімання з електричними шинами й струмопровідних проводів, що зв'язують електричні рознімання сусідніх електрообігрівальних елементів при вигинах електрообігрівальних елементів і переміщеннях електрообігрівальних елементів відносно один одного при посадці (висадженню) на сидіння. На Фіг.1 представлена схема гнучкого індивідуального електрообігрівача. Пропонований гнучкий індивідуальний електрообігрівач включає: електрообігрівальні елементи 1, підставу електрообігрівальних елементів 2, електрорезистивні нагрівальні елементи 3, електроізоляційні шари 4, електричні шини 5, струмопровідні провода 6, джерело живлення 7, електричні рознімання 8, сполучні тканеві стрічки довжини, що змінюється, 9, швидкороз'ємні сполучні пристрої 10. В пропонованому пристрої електричні рознімання 8 виконані за відомою схемою. Тканеві стрічки довжини, що змінюється, 9 виконані із міцних, наприклад, капронових ниток. Швидкороз'ємні сполучні пристрої 10 виконані, наприклад, у вигляді "липучки". Робота пропонованого пристрою полягає в наступному. Необхідна кількість гнучких електрообігрівальних елементів через підстави 2 з'єднують між собою тканевими стрічками довжини, що змінюється, 9 за допомогою швидкороз'ємних сполучних пристроїв 10. Електричний зв'язок електрообігрівальних елементів забезпечують струмопровідними проводами 6 за допомогою електричних рознімань 8. При з'єднанні струмопровідних проводів 6 електрообігрівача із джерелом живлення 7, відбувається нагрівання електрообігрівальних елементів 2. При необхідності зміни відстані між електрообігрівальними елементами 1 (розміщенні, наприклад, на підлозі, стільці й спинці стільця; розміщенні на різних стільцях і т.д.) змінюється довжина тканевих стрічок 9 з використанням швидкороз'ємних сполучних пристроїв 10. Джерела інформації: 1. Патент ФРН, №1690588, Η05В3/00, 1972. 2. Патент РФ, №2027320, Η05В3/34, 1991. 3. Патент України, №4445, Η05В3/34, 2005. 5 Комп’ютерна верстка О. Рябко 89506 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
