Футерівка торцевої кришки барабанного млина

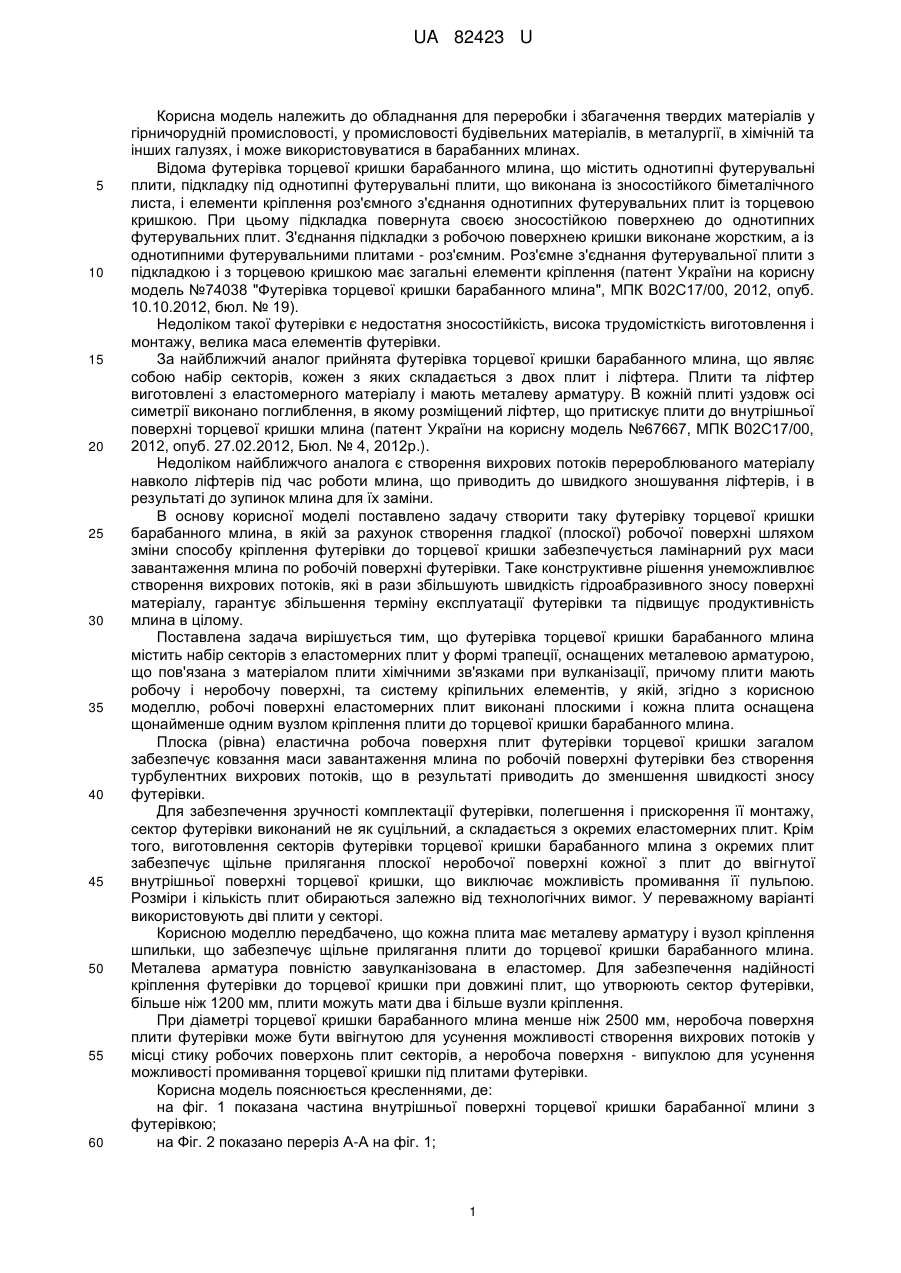

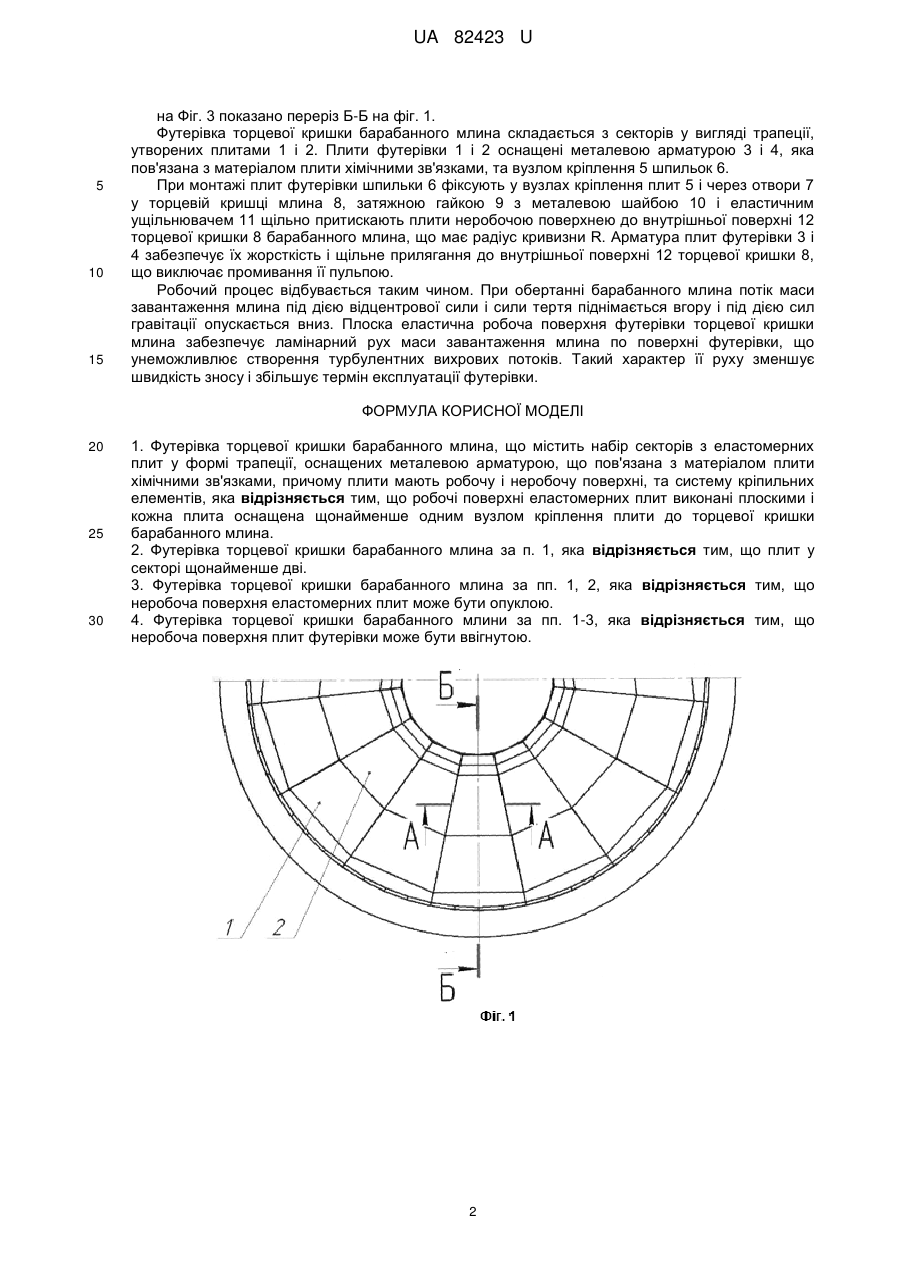

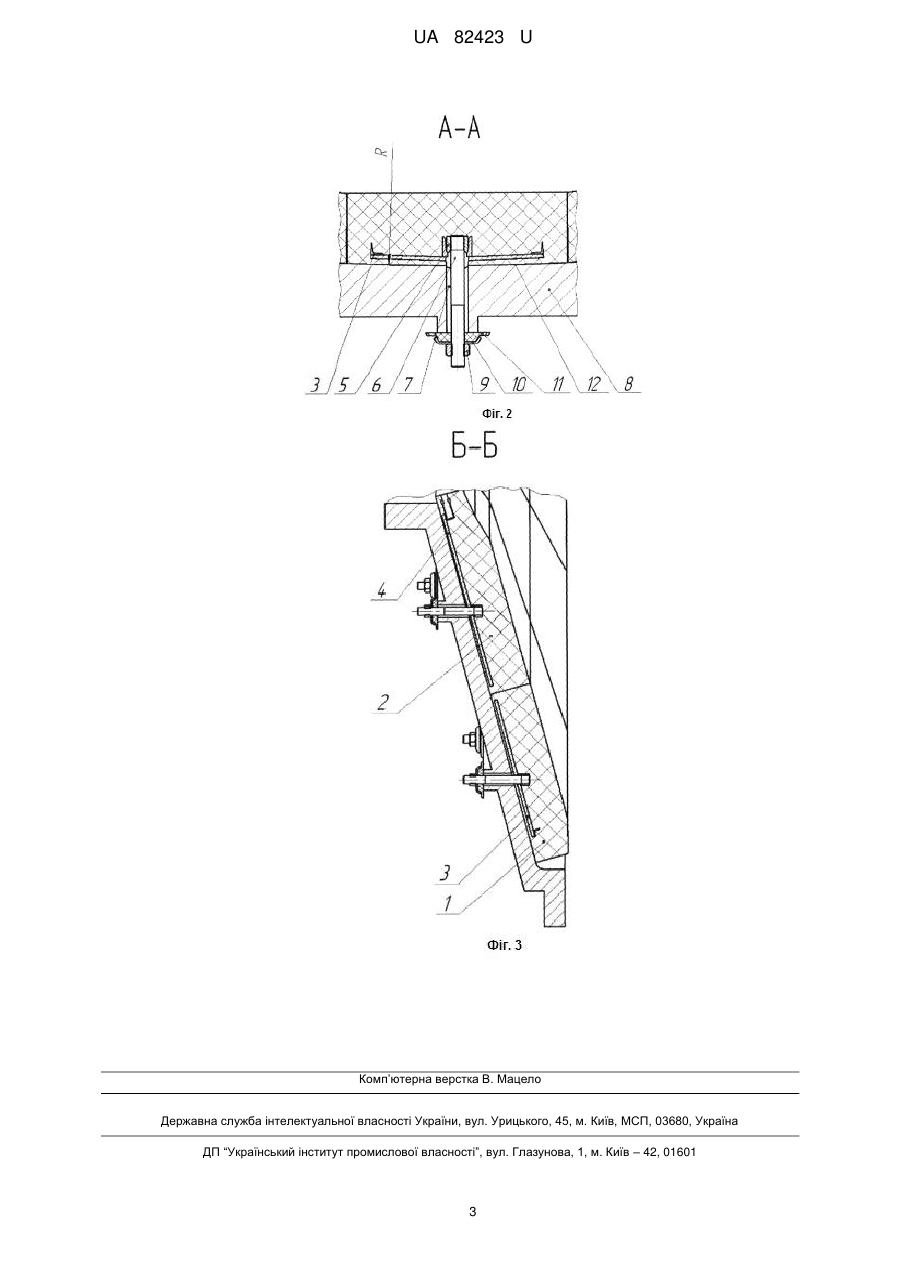

Реферат: UA 82423 U UA 82423 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для переробки і збагачення твердих матеріалів у гірничорудній промисловості, у промисловості будівельних матеріалів, в металургії, в хімічній та інших галузях, і може використовуватися в барабанних млинах. Відома футерівка торцевої кришки барабанного млина, що містить однотипні футерувальні плити, підкладку під однотипні футерувальні плити, що виконана із зносостійкого біметалічного листа, і елементи кріплення роз'ємного з'єднання однотипних футерувальних плит із торцевою кришкою. При цьому підкладка повернута своєю зносостійкою поверхнею до однотипних футерувальних плит. З'єднання підкладки з робочою поверхнею кришки виконане жорстким, а із однотипними футерувальними плитами - роз'ємним. Роз'ємне з'єднання футерувальної плити з підкладкою і з торцевою кришкою має загальні елементи кріплення (патент України на корисну модель №74038 "Футерівка торцевої кришки барабанного млина", МПК В02С17/00, 2012, опуб. 10.10.2012, бюл. № 19). Недоліком такої футерівки є недостатня зносостійкість, висока трудомісткість виготовлення і монтажу, велика маса елементів футерівки. За найближчий аналог прийнята футерівка торцевої кришки барабанного млина, що являє собою набір секторів, кожен з яких складається з двох плит і ліфтера. Плити та ліфтер виготовлені з еластомерного матеріалу і мають металеву арматуру. В кожній плиті уздовж осі симетрії виконано поглиблення, в якому розміщений ліфтер, що притискує плити до внутрішньої поверхні торцевої кришки млина (патент України на корисну модель №67667, МПК В02С17/00, 2012, опуб. 27.02.2012, Бюл. № 4, 2012р.). Недоліком найближчого аналога є створення вихрових потоків перероблюваного матеріалу навколо ліфтерів під час роботи млина, що приводить до швидкого зношування ліфтерів, і в результаті до зупинок млина для їх заміни. В основу корисної моделі поставлено задачу створити таку футерівку торцевої кришки барабанного млина, в якій за рахунок створення гладкої (плоскої) робочої поверхні шляхом зміни способу кріплення футерівки до торцевої кришки забезпечується ламінарний рух маси завантаження млина по робочій поверхні футерівки. Таке конструктивне рішення унеможливлює створення вихрових потоків, які в рази збільшують швидкість гідроабразивного зносу поверхні матеріалу, гарантує збільшення терміну експлуатації футерівки та підвищує продуктивність млина в цілому. Поставлена задача вирішується тим, що футерівка торцевої кришки барабанного млина містить набір секторів з еластомерних плит у формі трапеції, оснащених металевою арматурою, що пов'язана з матеріалом плити хімічними зв'язками при вулканізації, причому плити мають робочу і неробочу поверхні, та систему кріпильних елементів, у якій, згідно з корисною моделлю, робочі поверхні еластомерних плит виконані плоскими і кожна плита оснащена щонайменше одним вузлом кріплення плити до торцевої кришки барабанного млина. Плоска (рівна) еластична робоча поверхня плит футерівки торцевої кришки загалом забезпечує ковзання маси завантаження млина по робочій поверхні футерівки без створення турбулентних вихрових потоків, що в результаті приводить до зменшення швидкості зносу футерівки. Для забезпечення зручності комплектації футерівки, полегшення і прискорення її монтажу, сектор футерівки виконаний не як суцільний, а складається з окремих еластомерних плит. Крім того, виготовлення секторів футерівки торцевої кришки барабанного млина з окремих плит забезпечує щільне прилягання плоскої неробочої поверхні кожної з плит до ввігнутої внутрішньої поверхні торцевої кришки, що виключає можливість промивання її пульпою. Розміри і кількість плит обираються залежно від технологічних вимог. У переважному варіанті використовують дві плити у секторі. Корисною моделлю передбачено, що кожна плита має металеву арматуру і вузол кріплення шпильки, що забезпечує щільне прилягання плити до торцевої кришки барабанного млина. Металева арматура повністю завулканізована в еластомер. Для забезпечення надійності кріплення футерівки до торцевої кришки при довжині плит, що утворюють сектор футерівки, більше ніж 1200 мм, плити можуть мати два і більше вузли кріплення. При діаметрі торцевої кришки барабанного млина менше ніж 2500 мм, неробоча поверхня плити футерівки може бути ввігнутою для усунення можливості створення вихрових потоків у місці стику робочих поверхонь плит секторів, а неробоча поверхня - випуклою для усунення можливості промивання торцевої кришки під плитами футерівки. Корисна модель пояснюється кресленнями, де: на фіг. 1 показана частина внутрішньої поверхні торцевої кришки барабанної млини з футерівкою; на Фіг. 2 показано переріз А-А на фіг. 1; 1 UA 82423 U 5 10 15 на Фіг. 3 показано переріз Б-Б на фіг. 1. Футерівка торцевої кришки барабанного млина складається з секторів у вигляді трапеції, утворених плитами 1 і 2. Плити футерівки 1 і 2 оснащені металевою арматурою 3 і 4, яка пов'язана з матеріалом плити хімічними зв'язками, та вузлом кріплення 5 шпильок 6. При монтажі плит футерівки шпильки 6 фіксують у вузлах кріплення плит 5 і через отвори 7 у торцевій кришці млина 8, затяжною гайкою 9 з металевою шайбою 10 і еластичним ущільнювачем 11 щільно притискають плити неробочою поверхнею до внутрішньої поверхні 12 торцевої кришки 8 барабанного млина, що має радіус кривизни R. Арматура плит футерівки 3 і 4 забезпечує їх жорсткість і щільне прилягання до внутрішньої поверхні 12 торцевої кришки 8, що виключає промивання її пульпою. Робочий процес відбувається таким чином. При обертанні барабанного млина потік маси завантаження млина під дією відцентрової сили і сили тертя піднімається вгору і під дією сил гравітації опускається вниз. Плоска еластична робоча поверхня футерівки торцевої кришки млина забезпечує ламінарний рух маси завантаження млина по поверхні футерівки, що унеможливлює створення турбулентних вихрових потоків. Такий характер її руху зменшує швидкість зносу і збільшує термін експлуатації футерівки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Футерівка торцевої кришки барабанного млина, що містить набір секторів з еластомерних плит у формі трапеції, оснащених металевою арматурою, що пов'язана з матеріалом плити хімічними зв'язками, причому плити мають робочу і неробочу поверхні, та систему кріпильних елементів, яка відрізняється тим, що робочі поверхні еластомерних плит виконані плоскими і кожна плита оснащена щонайменше одним вузлом кріплення плити до торцевої кришки барабанного млина. 2. Футерівка торцевої кришки барабанного млина за п. 1, яка відрізняється тим, що плит у секторі щонайменше дві. 3. Футерівка торцевої кришки барабанного млина за пп. 1, 2, яка відрізняється тим, що неробоча поверхня еластомерних плит може бути опуклою. 4. Футерівка торцевої кришки барабанного млини за пп. 1-3, яка відрізняється тим, що неробоча поверхня плит футерівки може бути ввігнутою. 2 UA 82423 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
