Спосіб комплексування в двоканальних іконічних системах

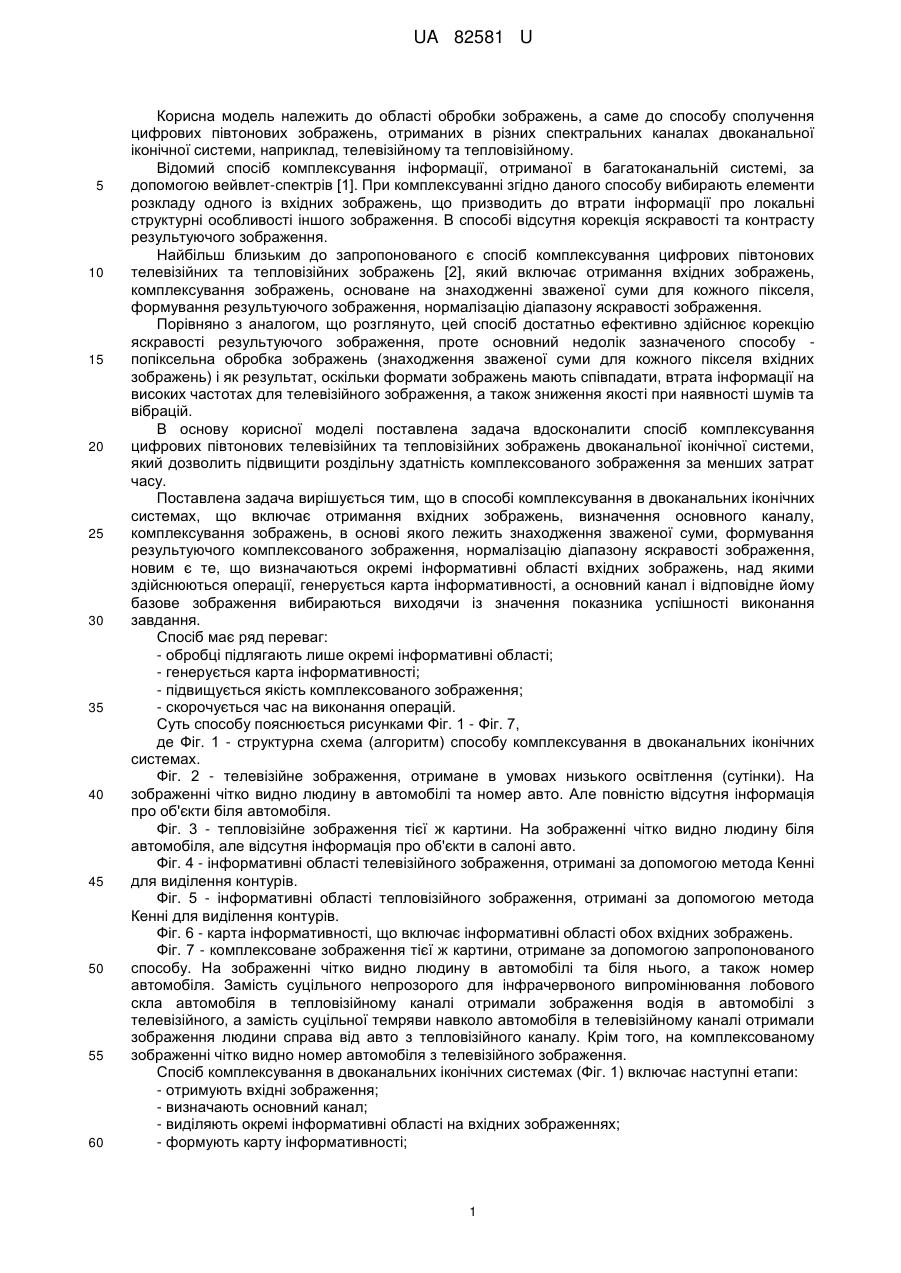

Реферат: UA 82581 U UA 82581 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області обробки зображень, а саме до способу сполучення цифрових півтонових зображень, отриманих в різних спектральних каналах двоканальної іконічної системи, наприклад, телевізійному та тепловізійному. Відомий спосіб комплексування інформації, отриманої в багатоканальній системі, за допомогою вейвлет-спектрів [1]. При комплексуванні згідно даного способу вибирають елементи розкладу одного із вхідних зображень, що призводить до втрати інформації про локальні структурні особливості іншого зображення. В способі відсутня корекція яскравості та контрасту результуючого зображення. Найбільш близьким до запропонованого є спосіб комплексування цифрових півтонових телевізійних та тепловізійних зображень [2], який включає отримання вхідних зображень, комплексування зображень, основане на знаходженні зваженої суми для кожного пікселя, формування результуючого зображення, нормалізацію діапазону яскравості зображення. Порівняно з аналогом, що розглянуто, цей спосіб достатньо ефективно здійснює корекцію яскравості результуючого зображення, проте основний недолік зазначеного способу попіксельна обробка зображень (знаходження зваженої суми для кожного пікселя вхідних зображень) і як результат, оскільки формати зображень мають співпадати, втрата інформації на високих частотах для телевізійного зображення, а також зниження якості при наявності шумів та вібрацій. В основу корисної моделі поставлена задача вдосконалити спосіб комплексування цифрових півтонових телевізійних та тепловізійних зображень двоканальної іконічної системи, який дозволить підвищити роздільну здатність комплексованого зображення за менших затрат часу. Поставлена задача вирішується тим, що в способі комплексування в двоканальних іконічних системах, що включає отримання вхідних зображень, визначення основного каналу, комплексування зображень, в основі якого лежить знаходження зваженої суми, формування результуючого комплексованого зображення, нормалізацію діапазону яскравості зображення, новим є те, що визначаються окремі інформативні області вхідних зображень, над якими здійснюються операції, генерується карта інформативності, а основний канал і відповідне йому базове зображення вибираються виходячи із значення показника успішності виконання завдання. Спосіб має ряд переваг: - обробці підлягають лише окремі інформативні області; - генерується карта інформативності; - підвищується якість комплексованого зображення; - скорочується час на виконання операцій. Суть способу пояснюється рисунками Фіг. 1 - Фіг. 7, де Фіг. 1 - структурна схема (алгоритм) способу комплексування в двоканальних іконічних системах. Фіг. 2 - телевізійне зображення, отримане в умовах низького освітлення (сутінки). На зображенні чітко видно людину в автомобілі та номер авто. Але повністю відсутня інформація про об'єкти біля автомобіля. Фіг. 3 - тепловізійне зображення тієї ж картини. На зображенні чітко видно людину біля автомобіля, але відсутня інформація про об'єкти в салоні авто. Фіг. 4 - інформативні області телевізійного зображення, отримані за допомогою метода Кенні для виділення контурів. Фіг. 5 - інформативні області тепловізійного зображення, отримані за допомогою метода Кенні для виділення контурів. Фіг. 6 - карта інформативності, що включає інформативні області обох вхідних зображень. Фіг. 7 - комплексоване зображення тієї ж картини, отримане за допомогою запропонованого способу. На зображенні чітко видно людину в автомобілі та біля нього, а також номер автомобіля. Замість суцільного непрозорого для інфрачервоного випромінювання лобового скла автомобіля в тепловізійному каналі отримали зображення водія в автомобілі з телевізійного, а замість суцільної темряви навколо автомобіля в телевізійному каналі отримали зображення людини справа від авто з тепловізійного каналу. Крім того, на комплексованому зображенні чітко видно номер автомобіля з телевізійного зображення. Спосіб комплексування в двоканальних іконічних системах (Фіг. 1) включає наступні етапи: - отримують вхідні зображення; - визначають основний канал; - виділяють окремі інформативні області на вхідних зображеннях; - формують карту інформативності; 1 UA 82581 U 5 10 15 20 - формують результуюче комплексоване зображення; - здійснюють нормалізацію діапазону яскравості. Спосіб комплексування в двоканальних іконічних системах здійснюють наступним чином. Отримують вхідні зображення в окремих каналах двоканальної іконічної системи, наприклад телевізійне та тепловізійне. Визначають основний канал, що є більш інформативним, і відповідне йому базове зображення, виходячи із максимального значення показника успішності виконання завдання. На вхідних зображеннях виділяють окремі інформативні області за допомогою будь-якого із відомих методів виділення контурів, формують карту інформативності результуючого зображення, на якій позначають унікальні (ті, що не повторюються) та спільні для вхідних зображень області. Знаходять зважену суму для спільних інформативних областей вхідних зображень. Фонова складова переноситься без змін із базового зображення в результуюче. Процес обробки відбувається над окремими інформативними областями, що дозволяє зберегти інформацію на високих просторових частотах телевізійного зображення, а отже підвищує якість (просторову роздільну здатність) комплексованого зображення, крім того позитивний ефект зберігається за наявності шумів та вібрацій. Таким чином, даний спосіб дозволяє збільшити ефективність двоканальних іконічних систем за менших затрат часу. Джерела інформації: 1. Тетерин В.В. и др. Метод комплексирования информации от многоканальной системы с использованием вейвлет-спектров. Оптический журнал, том 73, № 10, 2006, с. 47. 2. Патент RU № 2451338, надрукований 20.05.2012 р., МПК G06T5/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб комплексування в двоканальних іконічних системах, що включає отримання вхідних зображень, визначення основного каналу, комплексування зображень на основі знаходження зваженої суми, формування результуючого комплексованого зображення, нормалізацію діапазону яскравості зображення, який відрізняється тим, що на вхідних зображеннях виділяють окремі інформативні області, генерують карту інформативності результуючого зображення, що враховує інформативність окремих областей вхідних зображень, згідно якої здійснюють комплексування, знаходять зважену суму для окремих інформативних областей зображення згідно карти інформативності, основний канал і відповідне йому базове зображення вибирають виходячи із максимального значення показника успішності виконання завдання. 2 UA 82581 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
