Чохол для пістолета

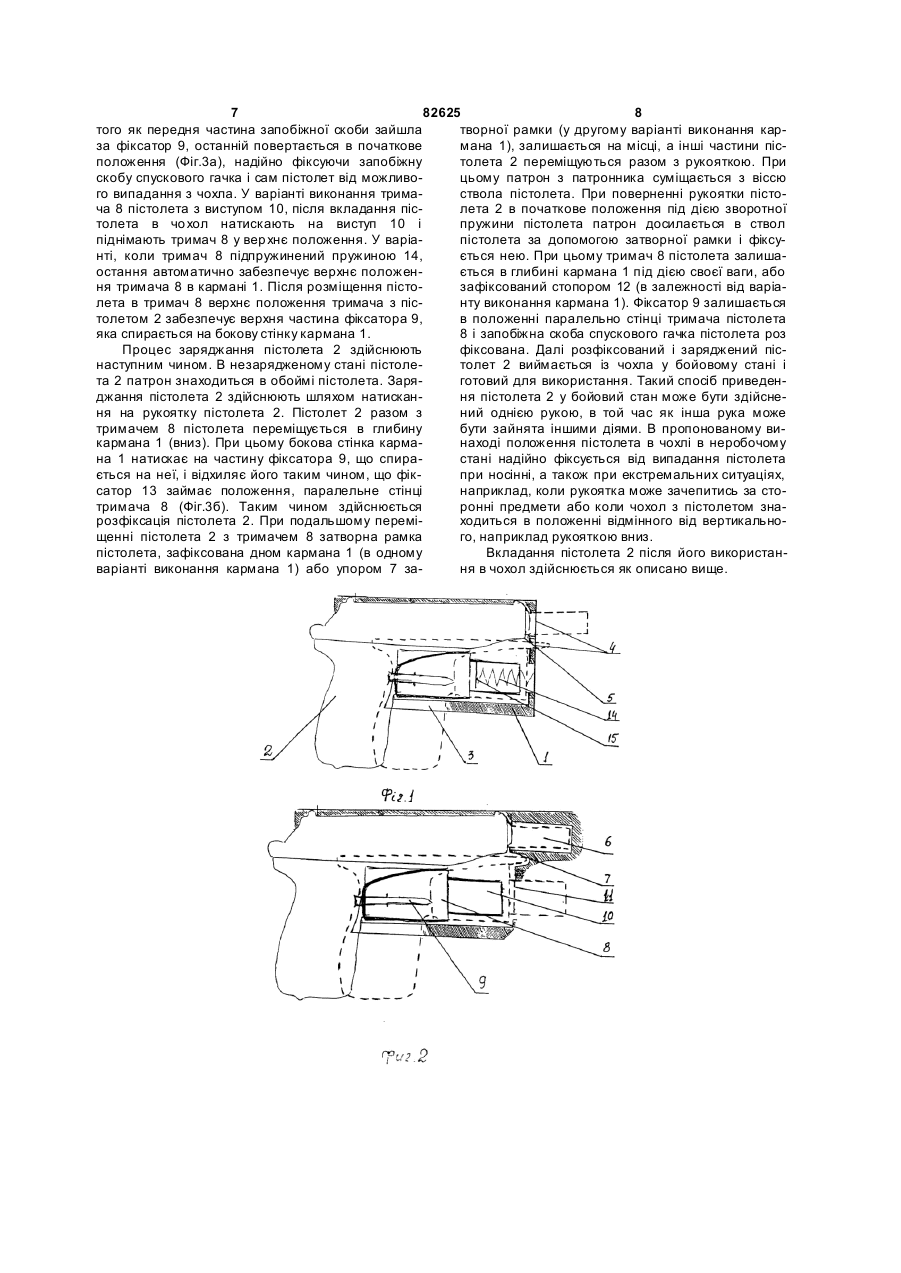

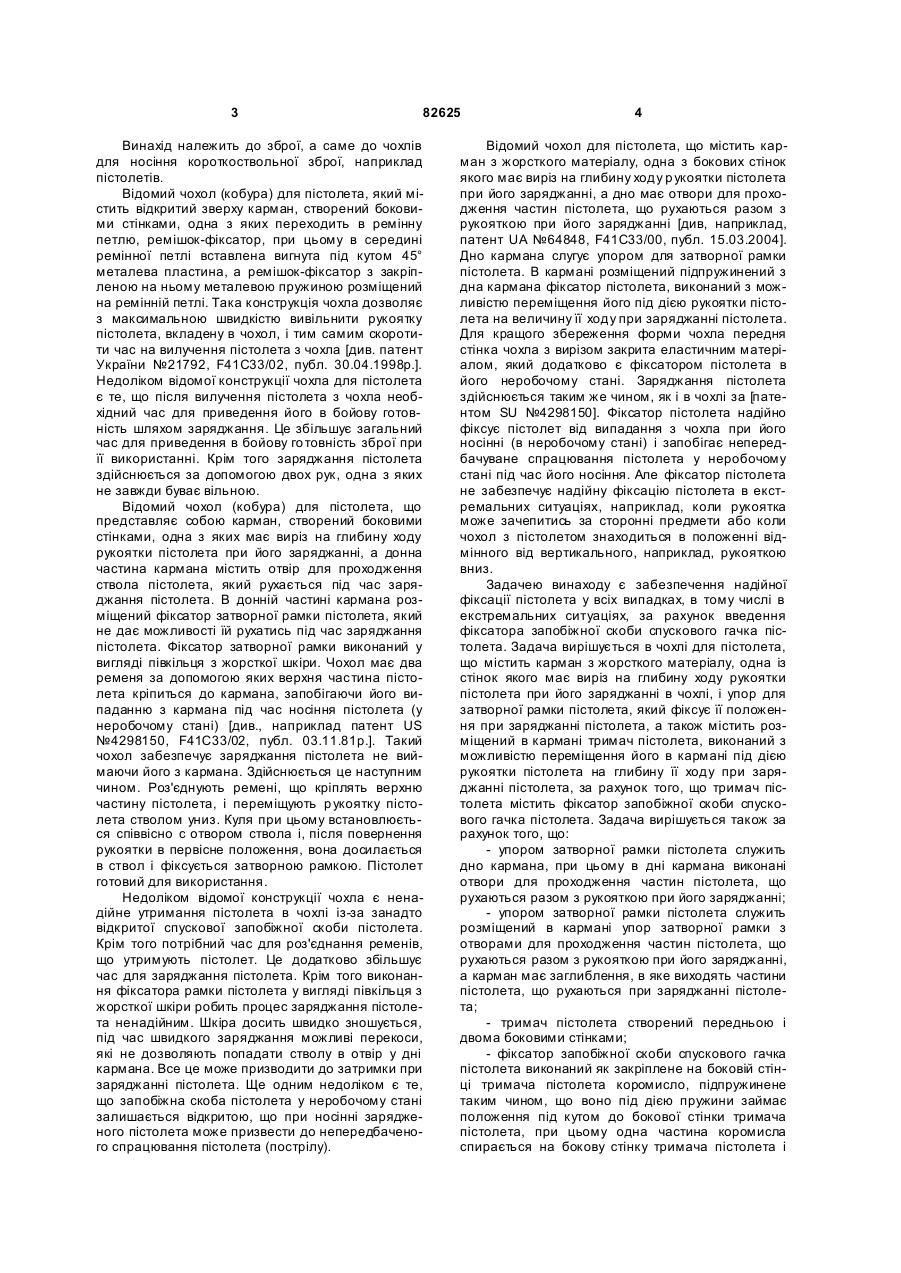

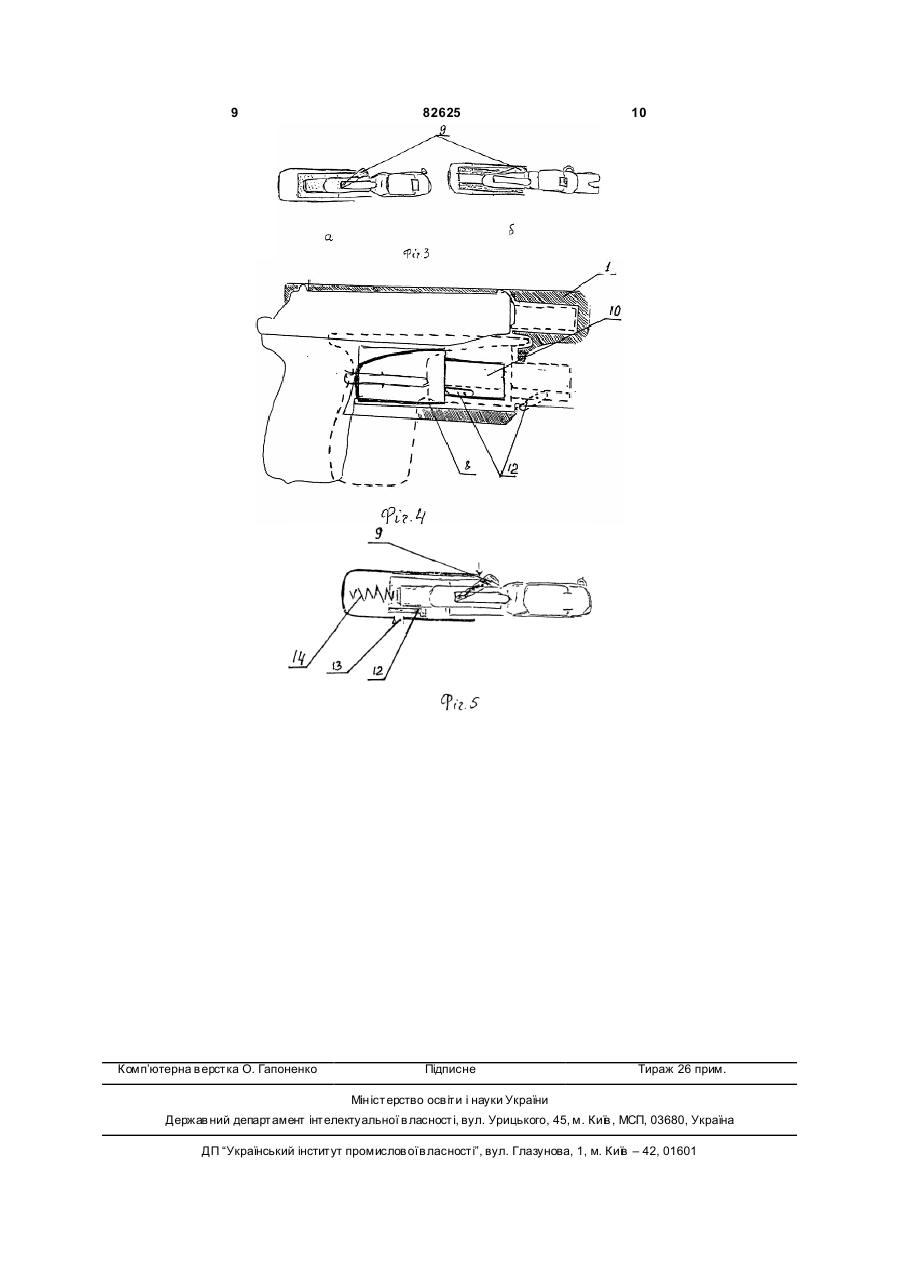

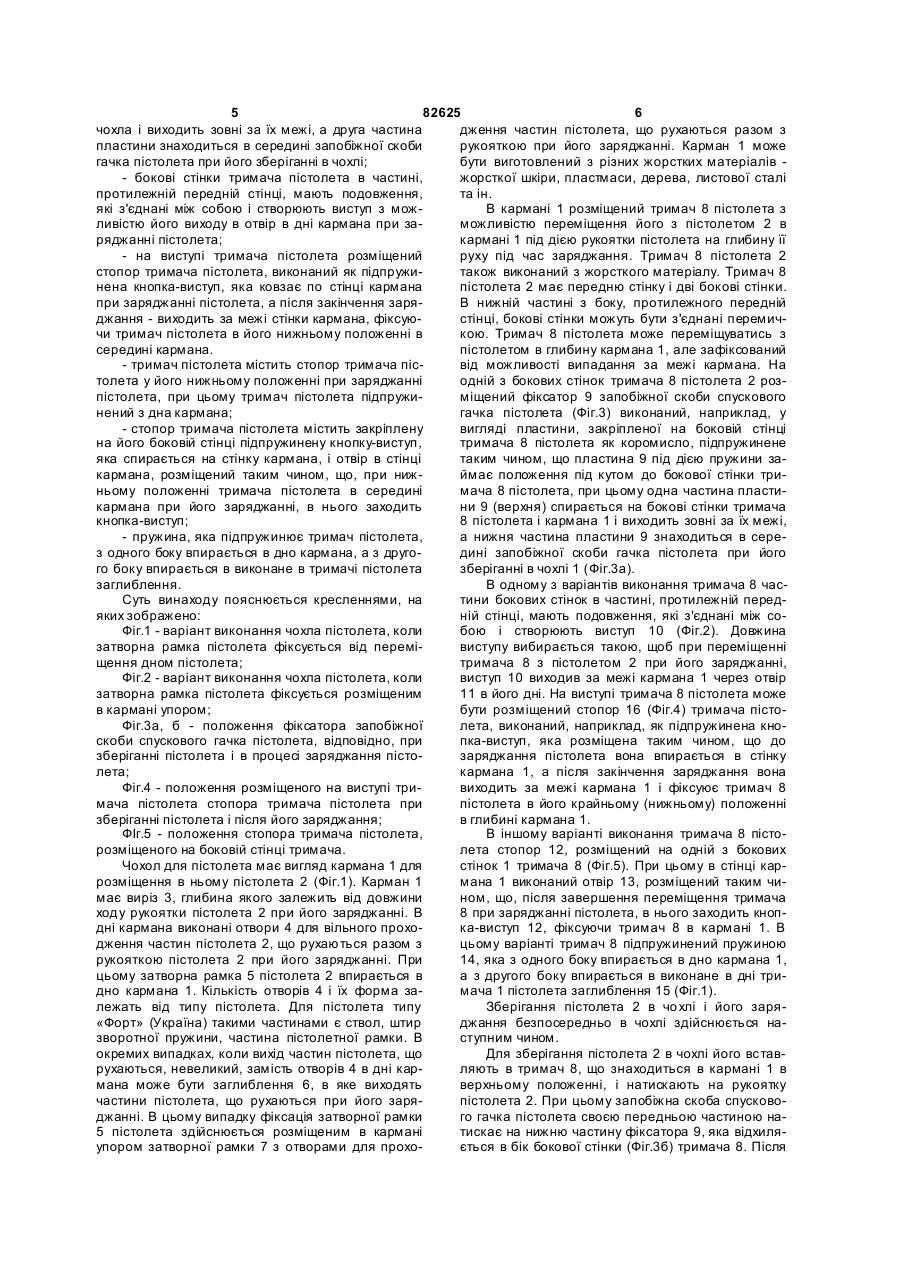

1. Чохол для пістолета, що містить карман з жорсткого матеріалу, одна із стінок якого має виріз на глибину ходу рукоятки пістолета при його заряджанні в чохлі, і упор для затворної рамки пістолета, який фіксує її положення при заряджанні пістолета, а також містить розміщений в кармані виготовлений з жорсткого матеріалу тримач пістолета, виконаний з можливістю переміщення його в кармані під дією рукоятки пістолета на глибину її ходу при заряджанні пістолета, який відрізняється тим, що тримач пістолета містить фіксатор запобіжної скоби спускового гачка пістолета. 2. Чохол для пістолета за п. 1, який відрізняється тим, що упором затворної рамки пістолета служить дно кармана, при цьому в дні кармана виконані отвори для проходження частин пістолета, що рухаються разом з рукояткою при його заряджанні. 3. Чохол для пістолета за п. 1, який відрізняється тим, що упором затворної рамки пістолета служить розміщений в кармані упор затворної рамки з отворами для проходження частин пістолета, що рухаються разом з рукояткою при його заряджанні, а карман має заглиблення, в яке виходять частини пістолета, що рухаються при заряджанні пістолета. 4. Чохол для пістолета за п. 1, який відрізняється тим, що тримач пістолета утворений передньою і двома боковими стінками. 5. Чохол для пістолета за пп. 1, 4, який відрізняється тим, що фіксатор запобіжної скоби спуско 2 (19) 1 3 82625 Винахід належить до зброї, а саме до чохлів для носіння короткоствольної зброї, наприклад пістолетів. Відомий чохол (кобура) для пістолета, який містить відкритий зверху карман, створений боковими стінками, одна з яких переходить в ремінну петлю, ремішок-фіксатор, при цьому в середині ремінної петлі вставлена вигнута під кутом 45° металева пластина, а ремішок-фіксатор з закріпленою на ньому металевою пружиною розміщений на ремінній петлі. Така конструкція чохла дозволяє з максимальною швидкістю вивільнити рукоятку пістолета, вкладену в чохол, і тим самим скоротити час на вилучення пістолета з чохла [див. патент України №21792, F41C33/02, публ. 30.04.1998р.]. Недоліком відомої конструкції чохла для пістолета є те, що після вилучення пістолета з чохла необхідний час для приведення його в бойову готовність шляхом заряджання. Це збільшує загальний час для приведення в бойову го товність зброї при її використанні. Крім того заряджання пістолета здійснюється за допомогою двох рук, одна з яких не завжди буває вільною. Відомий чохол (кобура) для пістолета, що представляє собою карман, створений боковими стінками, одна з яких має виріз на глибину ходу рукоятки пістолета при його заряджанні, а донна частина кармана містить отвір для проходження ствола пістолета, який рухається під час заряджання пістолета. В донній частині кармана розміщений фіксатор затворної рамки пістолета, який не дає можливості їй рухатись під час заряджання пістолета. Фіксатор затворної рамки виконаний у вигляді півкільця з жорсткої шкіри. Чохол має два ременя за допомогою яких верхня частина пістолета кріпиться до кармана, запобігаючи його випаданню з кармана під час носіння пістолета (у неробочому стані) [див., наприклад патент US №4298150, F41C33/02, публ. 03.11.81р.]. Такий чохол забезпечує заряджання пістолета не виймаючи його з кармана. Здійснюється це наступним чином. Роз'єднують ремені, що кріплять верхню частину пістолета, і переміщують р укоятку пістолета стволом униз. Куля при цьому встановлюється співвісно с отвором ствола і, після повернення рукоятки в первісне положення, вона досилається в ствол і фіксується затворною рамкою. Пістолет готовий для використання. Недоліком відомої конструкції чохла є ненадійне утримання пістолета в чохлі із-за занадто відкритої спускової запобіжної скоби пістолета. Крім того потрібний час для роз'єднання ременів, що утримують пістолет. Це додатково збільшує час для заряджання пістолета. Крім того виконання фіксатора рамки пістолета у вигляді півкільця з жорсткої шкіри робить процес заряджання пістолета ненадійним. Шкіра досить швидко зношується, під час швидкого заряджання можливі перекоси, які не дозволяють попадати стволу в отвір у дні кармана. Все це може призводити до затримки при заряджанні пістолета. Ще одним недоліком є те, що запобіжна скоба пістолета у неробочому стані залишається відкритою, що при носінні зарядженого пістолета може призвести до непередбаченого спрацювання пістолета (пострілу). 4 Відомий чохол для пістолета, що містить карман з жорсткого матеріалу, одна з бокових стінок якого має виріз на глибину ходу р укоятки пістолета при його заряджанні, а дно має отвори для проходження частин пістолета, що рухаються разом з рукояткою при його заряджанні [див, наприклад, патент UA №64848, F41C33/00, публ. 15.03.2004]. Дно кармана слугує упором для затворної рамки пістолета. В кармані розміщений підпружинений з дна кармана фіксатор пістолета, виконаний з можливістю переміщення його під дією рукоятки пістолета на величину її ходу при заряджанні пістолета. Для кращого збереження форми чохла передня стінка чохла з вирізом закрита еластичним матеріалом, який додатково є фіксатором пістолета в його неробочому стані. Заряджання пістолета здійснюється таким же чином, як і в чохлі за [патентом SU №4298150]. Фіксатор пістолета надійно фіксує пістолет від випадання з чохла при його носінні (в неробочому стані) і запобігає непередбачуване спрацювання пістолета у неробочому стані під час його носіння. Але фіксатор пістолета не забезпечує надійну фіксацію пістолета в екстремальних ситуаціях, наприклад, коли рукоятка може зачепитись за сторонні предмети або коли чохол з пістолетом знаходиться в положенні відмінного від вертикального, наприклад, рукояткою вниз. Задачею винаходу є забезпечення надійної фіксації пістолета у всіх випадках, в тому числі в екстремальних ситуаціях, за рахунок введення фіксатора запобіжної скоби спускового гачка пістолета. Задача вирішується в чохлі для пістолета, що містить карман з жорсткого матеріалу, одна із стінок якого має виріз на глибину ходу рукоятки пістолета при його заряджанні в чохлі, і упор для затворної рамки пістолета, який фіксує її положення при заряджанні пістолета, а також містить розміщений в кармані тримач пістолета, виконаний з можливістю переміщення його в кармані під дією рукоятки пістолета на глибину її ходу при заряджанні пістолета, за рахунок того, що тримач пістолета містить фіксатор запобіжної скоби спускового гачка пістолета. Задача вирішується також за рахунок того, що: - упором затворної рамки пістолета служить дно кармана, при цьому в дні кармана виконані отвори для проходження частин пістолета, що рухаються разом з рукояткою при його заряджанні; - упором затворної рамки пістолета служить розміщений в кармані упор затворної рамки з отворами для проходження частин пістолета, що рухаються разом з рукояткою при його заряджанні, а карман має заглиблення, в яке виходять частини пістолета, що рухаються при заряджанні пістолета; - тримач пістолета створений передньою і двома боковими стінками; - фіксатор запобіжної скоби спускового гачка пістолета виконаний як закріплене на боковій стінці тримача пістолета коромисло, підпружинене таким чином, що воно під дією пружини займає положення під кутом до бокової стінки тримача пістолета, при цьому одна частина коромисла спирається на бокову стінку тримача пістолета і 5 82625 6 чохла і виходить зовні за їх межі, а друга частина дження частин пістолета, що рухаються разом з пластини знаходиться в середині запобіжної скоби рукояткою при його заряджанні. Карман 1 може гачка пістолета при його зберіганні в чохлі; бути виготовлений з різних жорстких матеріалів - бокові стінки тримача пістолета в частині, жорсткої шкіри, пластмаси, дерева, листової сталі протилежній передній стінці, мають подовження, та ін. які з'єднані між собою і створюють виступ з можВ кармані 1 розміщений тримач 8 пістолета з ливістю його виходу в отвір в дні кармана при заможливістю переміщення його з пістолетом 2 в ряджанні пістолета; кармані 1 під дією рукоятки пістолета на глибину її - на виступі тримача пістолета розміщений руху під час заряджання. Тримач 8 пістолета 2 стопор тримача пістолета, виконаний як підпружитакож виконаний з жорсткого матеріалу. Тримач 8 нена кнопка-виступ, яка ковзає по стінці кармана пістолета 2 має передню стінку і дві бокові стінки. при заряджанні пістолета, а після закінчення заряВ нижній частині з боку, протилежного передній джання - виходить за межі стінки кармана, фіксуюстінці, бокові стінки можуть бути з'єднані перемиччи тримач пістолета в його нижньому положенні в кою. Тримач 8 пістолета може переміщуватись з середині кармана. пістолетом в глибину кармана 1, але зафіксований - тримач пістолета містить стопор тримача пісвід можливості випадання за межі кармана. На толета у його нижньому положенні при заряджанні одній з бокових стінок тримача 8 пістолета 2 розпістолета, при цьому тримач пістолета підпружиміщений фіксатор 9 запобіжної скоби спускового нений з дна кармана; гачка пістолета (Фіг.3) виконаний, наприклад, у - стопор тримача пістолета містить закріплену вигляді пластини, закріпленої на боковій стінці на його боковій стінці підпружинену кнопку-виступ, тримача 8 пістолета як коромисло, підпружинене яка спирається на стінку кармана, і отвір в стінці таким чином, що пластина 9 під дією пружини закармана, розміщений таким чином, що, при нижймає положення під кутом до бокової стінки триньому положенні тримача пістолета в середині мача 8 пістолета, при цьому одна частина пластикармана при його заряджанні, в нього заходить ни 9 (верхня) спирається на бокові стінки тримача кнопка-виступ; 8 пістолета і кармана 1 і виходить зовні за їх межі, - пружина, яка підпружинює тримач пістолета, а нижня частина пластини 9 знаходиться в серез одного боку впирається в дно кармана, а з другодині запобіжної скоби гачка пістолета при його го боку впирається в виконане в тримачі пістолета зберіганні в чохлі 1 (Фіг.3а). заглиблення. В одному з варіантів виконання тримача 8 часСуть винаходу пояснюється кресленнями, на тини бокових стінок в частині, протилежній передяких зображено: ній стінці, мають подовження, які з'єднані між соФіг.1 - варіант виконання чохла пістолета, коли бою і створюють виступ 10 (Фіг.2). Довжина затворна рамка пістолета фіксується від перемівиступу вибирається такою, щоб при переміщенні щення дном пістолета; тримача 8 з пістолетом 2 при його заряджанні, Фіг.2 - варіант виконання чохла пістолета, коли виступ 10 виходив за межі кармана 1 через отвір затворна рамка пістолета фіксується розміщеним 11 в його дні. На виступі тримача 8 пістолета може в кармані упором; бути розміщений стопор 16 (Фіг.4) тримача пістоФіг.3а, б - положення фіксатора запобіжної лета, виконаний, наприклад, як підпружинена кноскоби спускового гачка пістолета, відповідно, при пка-виступ, яка розміщена таким чином, що до зберіганні пістолета і в процесі заряджання пістозаряджання пістолета вона впирається в стінку лета; кармана 1, а після закінчення заряджання вона Фіг.4 - положення розміщеного на виступі тривиходить за межі кармана 1 і фіксуює тримач 8 мача пістолета стопора тримача пістолета при пістолета в його крайньому (нижньому) положенні зберіганні пістолета і після його заряджання; в глибині кармана 1. ФІг.5 - положення стопора тримача пістолета, В іншому варіанті виконання тримача 8 пісторозміщеного на боковій стінці тримача. лета стопор 12, розміщений на одній з бокових Чохол для пістолета має вигляд кармана 1 для стінок 1 тримача 8 (Фіг.5). При цьому в стінці каррозміщення в ньому пістолета 2 (Фіг.1). Карман 1 мана 1 виконаний отвір 13, розміщений таким чимає виріз 3, глибина якого залежить від довжини ном, що, після завершення переміщення тримача ходу рукоятки пістолета 2 при його заряджанні. В 8 при заряджанні пістолета, в нього заходить кнопдні кармана виконані отвори 4 для вільного прохока-виступ 12, фіксуючи тримач 8 в кармані 1. В дження частин пістолета 2, що рухаються разом з цьому варіанті тримач 8 підпружинений пружиною рукояткою пістолета 2 при його заряджанні. При 14, яка з одного боку впирається в дно кармана 1, цьому затворна рамка 5 пістолета 2 впирається в а з другого боку впирається в виконане в дні тридно кармана 1. Кількість отворів 4 і їх форма замача 1 пістолета заглиблення 15 (Фіг.1). лежать від типу пістолета. Для пістолета типу Зберігання пістолета 2 в чо хлі і його заря«Форт» (Україна) такими частинами є ствол, штир джання безпосередньо в чохлі здійснюється назворотної пружини, частина пістолетної рамки. В ступним чином. окремих випадках, коли вихід частин пістолета, що Для зберігання пістолета 2 в чохлі його вставрухаються, невеликий, замість отворів 4 в дні карляють в тримач 8, що знаходиться в кармані 1 в мана може бути заглиблення 6, в яке виходять верхньому положенні, і натискають на рукоятку частини пістолета, що рухаються при його заряпістолета 2. При цьому запобіжна скоба спусководжанні. В цьому випадку фіксація затворної рамки го гачка пістолета своєю передньою частиною на5 пістолета здійснюється розміщеним в кармані тискає на нижню частину фіксатора 9, яка відхиляупором затворної рамки 7 з отворами для прохоється в бік бокової стінки (Фіг.3б) тримача 8. Після 7 82625 8 того як передня частина запобіжної скоби зайшла творної рамки (у другому варіанті виконання карза фіксатор 9, останній повертається в початкове мана 1), залишається на місці, а інші частини пісположення (Фіг.3а), надійно фіксуючи запобіжну толета 2 переміщуються разом з рукояткою. При скобу спускового гачка і сам пістолет від можливоцьому патрон з патронника суміщається з віссю го випадання з чохла. У варіанті виконання тримаствола пістолета. При поверненні рукоятки пісточа 8 пістолета з виступом 10, після вкладання післета 2 в початкове положення під дією зворотної толета в чо хол натискають на виступ 10 і пружини пістолета патрон досилається в ствол піднімають тримач 8 у вер хнє положення. У варіапістолета за допомогою затворної рамки і фіксунті, коли тримач 8 підпружинений пружиною 14, ється нею. При цьому тримач 8 пістолета залишаостання автоматично забезпечує верхнє положенється в глибині кармана 1 під дією своєї ваги, або ня тримача 8 в кармані 1. Після розміщення пістозафіксований стопором 12 (в залежності від варіалета в тримач 8 верхнє положення тримача з піснту виконання кармана 1). Фіксатор 9 залишається толетом 2 забезпечує верхня частина фіксатора 9, в положенні паралельно стінці тримача пістолета яка спирається на бокову стінку кармана 1. 8 і запобіжна скоба спускового гачка пістолета роз Процес заряджання пістолета 2 здійснюють фіксована. Далі розфіксований і заряджений піснаступним чином. В незарядженому стані пістолетолет 2 виймається із чохла у бойовому стані і та 2 патрон знаходиться в обоймі пістолета. Заряготовий для використання. Такий спосіб приведенджання пістолета 2 здійснюють шляхом натискання пістолета 2 у бойовий стан може бути здійсненя на рукоятку пістолета 2. Пістолет 2 разом з ний однією рукою, в той час як інша рука може тримачем 8 пістолета переміщується в глибину бути зайнята іншими діями. В пропонованому викармана 1 (вниз). При цьому бокова стінка карманаході положення пістолета в чохлі в неробочому на 1 натискає на частину фіксатора 9, що спирастані надійно фіксується від випадання пістолета ється на неї, і відхиляє його таким чином, що фікпри носінні, а також при екстремальних ситуаціях, сатор 13 займає положення, паралельне стінці наприклад, коли рукоятка може зачепитись за стотримача 8 (Фіг.3б). Таким чином здійснюється ронні предмети або коли чохол з пістолетом знарозфіксація пістолета 2. При подальшому переміходиться в положенні відмінного від вертикальнощенні пістолета 2 з тримачем 8 затворна рамка го, наприклад рукояткою вниз. пістолета, зафіксована дном кармана 1 (в одному Вкладання пістолета 2 після його використанваріанті виконання кармана 1) або упором 7 заня в чохол здійснюється як описано вище. 9 Комп’ютерна в ерстка О. Гапоненко 82625 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
