Кобура для пістолета

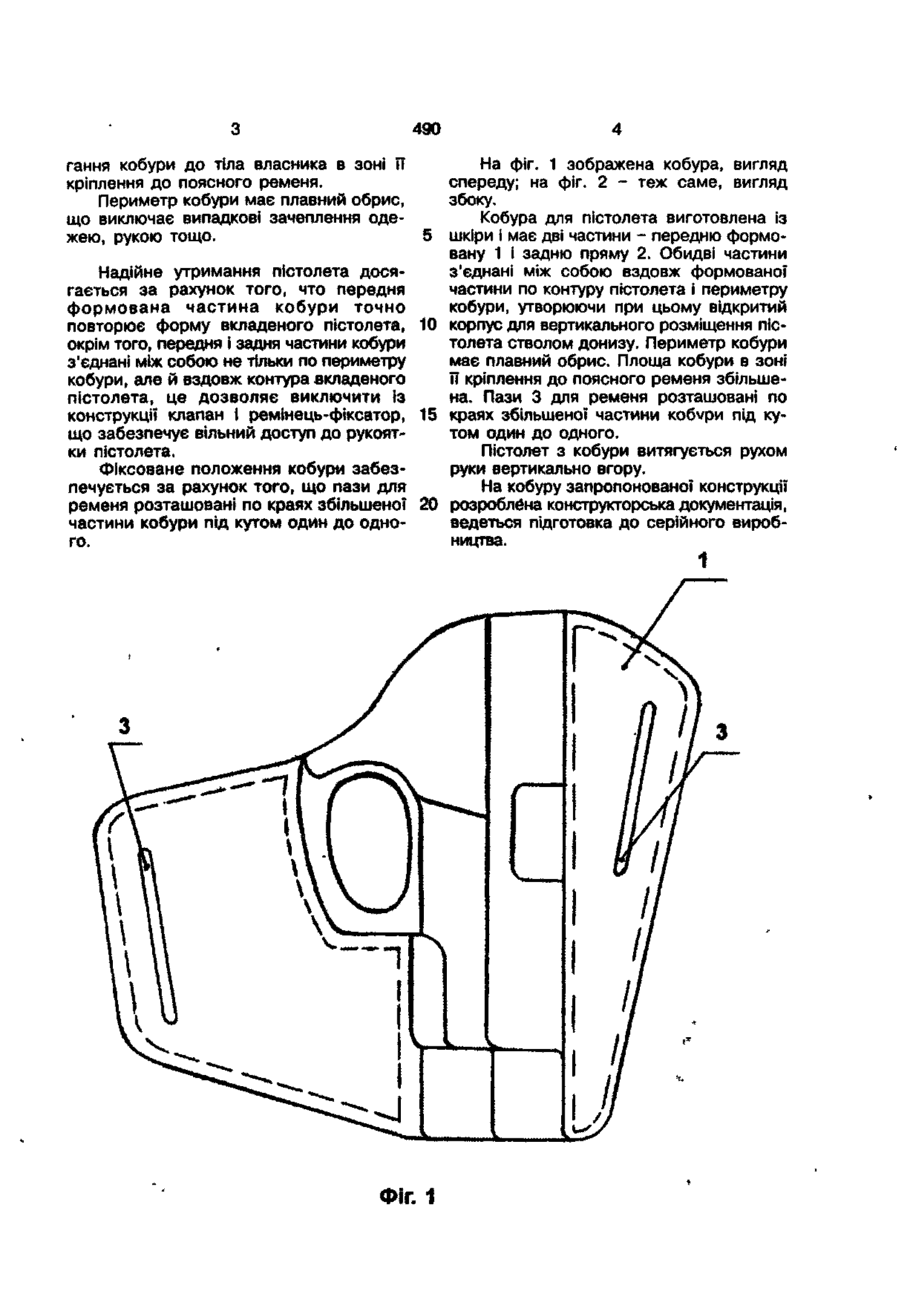

УКРАЇНА (19) ( ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО UA (її) 490 (13) U 5і)б F 41 С 33/02 ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) КОБУРА ДЛЯ ПІСТОЛЕТА (21) 99063580/К (22) 24.06.99 (24) 28.02.2000 (46) 28.02.2000. Бюл. №1 (56) 1. Комплект конструкторської документації ЩИЦГ 332579.092 на кобуру КВФ308, НВО* "Форт", 1997 р., м. Вінниця. Технічні умови ТУ У 01199251.007-97. (72) Писаренко Віктор Григорович, Заєць Петро Андрійович, Савчук Володимир Володимирович (73) Науково-виробниче об'єднання "Форт" Міністерства внутрішніх справ України (57) Кобура для пістолета, що містить корпус, створений прямою задньою і передньою формованою частинами, при цьому передня формована частина повторює форму вкладеного пістолета, яка в і д р і з н я є т ь с я тим, що передня і задня частини корпусу нерухомо з'єднані між собою вздовж формованої частини по контуру пістолета, а також по периметру кобури, який має плавний обрис, при цьому площа кобури в зоні кріплення ременя збільшена, а пази для ременя розташова-* ні по краях цієї збільшеної частини кобури під кутом один до одного. с > Корисна модель відноситься до збройової техніки і являє собою кобуру для носіння на ремені пістолета "Форт12". Відома кобура КВФ-308 для пістолета "Форт-12", яка містить корпус, створений прямою задньою і передньою формованою частинами, на задній частині корпусу жорстко закріплені клапан, що закриває кобуру, петля для ременя і ремінецьфіксатор клапана [1]. Недоліками цієї кобури є неможливість використовування її для таємного носіння під верхнім одягом, відсутність фіксації кобури на ремені, а також наявність клапана, що закриває рукоятку пістолета. В основу корисної моделі поставлена задача створення кобури для таємного носіння її під верхнім одягом, конструкція якої також забезпечувала б підвищену боєздатність за рахунок надійного утримання пістолета в кобурі, вільного доступу до рукоятки пістолета, швидкого діставання його із кобури, а також фіксоване положення кобури на ремені. Поставлена задача вирішується тим, що кобура для пістолета містить корпус, створений прямою задньою і передньою формованою частинами, при цьому передня формована частина повторює форму вкладеного пістолета, передня і задня частини корпусу нерухомо з'єднані між собою вздовж формованої частини по контуру пістолета, а також по периметру кобури, який має плавний обрис, при цьому площа кобури в зоні кріплення до поясного ременя збільшена, а два пази для ременя розташовані по краях збільшеної частини під кутом один до одного. Можливість таємного носіння кобури під верхньою одежею досягається за рахунок збільшення площі і плотності приля 490 На фіг. 1 зображена кобура, вигляд спереду; на фіг. 2 - теж саме, вигляд збоку. Кобура для пістолета виготовлена із 5 шкіри і має дві частини - передню формовану 1 і задню пряму 2. Обидві частини з'єднані між собою вздовж формованої Надійне утримання пістолета досячастини по контуру пістолета і периметру гається за рахунок того, что передня кобури, утворюючи при цьому відкритий формована ч а с т и н а кобури точно повторює форму вкладеного пістолета, 10 корпус для вертикального розміщення пісокрім того, передня і задня частини кобури толета стволом донизу. Периметр кобури з'єднані між собою не тільки по периметру має плавний обрис. Площа кобури в зоні кобури, але й вздовж контура вкладеного її кріплення до поясного ременя збільшепістолета, це дозволяє виключити із на. Пази 3 для ременя розташовані по конструкції клапан і ремінець-фіксатор, 15 краях збільшеної частини Ko6vpn під кущо забезпечує вільний доступ до рукояттом один до одного. ки пістолета. Пістолет з кобури витягується рухом руки вертикально вгору. Фіксоване положення кобури забезНа кобуру запропонованої конструкції печується за рахунок того, що пази для ременя розташовані по краях збільшеної 20 розроблена конструкторська документація, частини кобури під кутом один до одноведеться підготовка до серійного виробго. ництва. гання кобури до тіла власника в зоні її кріплення до поясного ременя. Периметр кобури має плавний обрис, що виключає випадкові зачеплення одежею, рукою тощо. І ФІГ. 1 490 Фіг. 2 Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
