Магазин до 7,62-мм пістолета тт

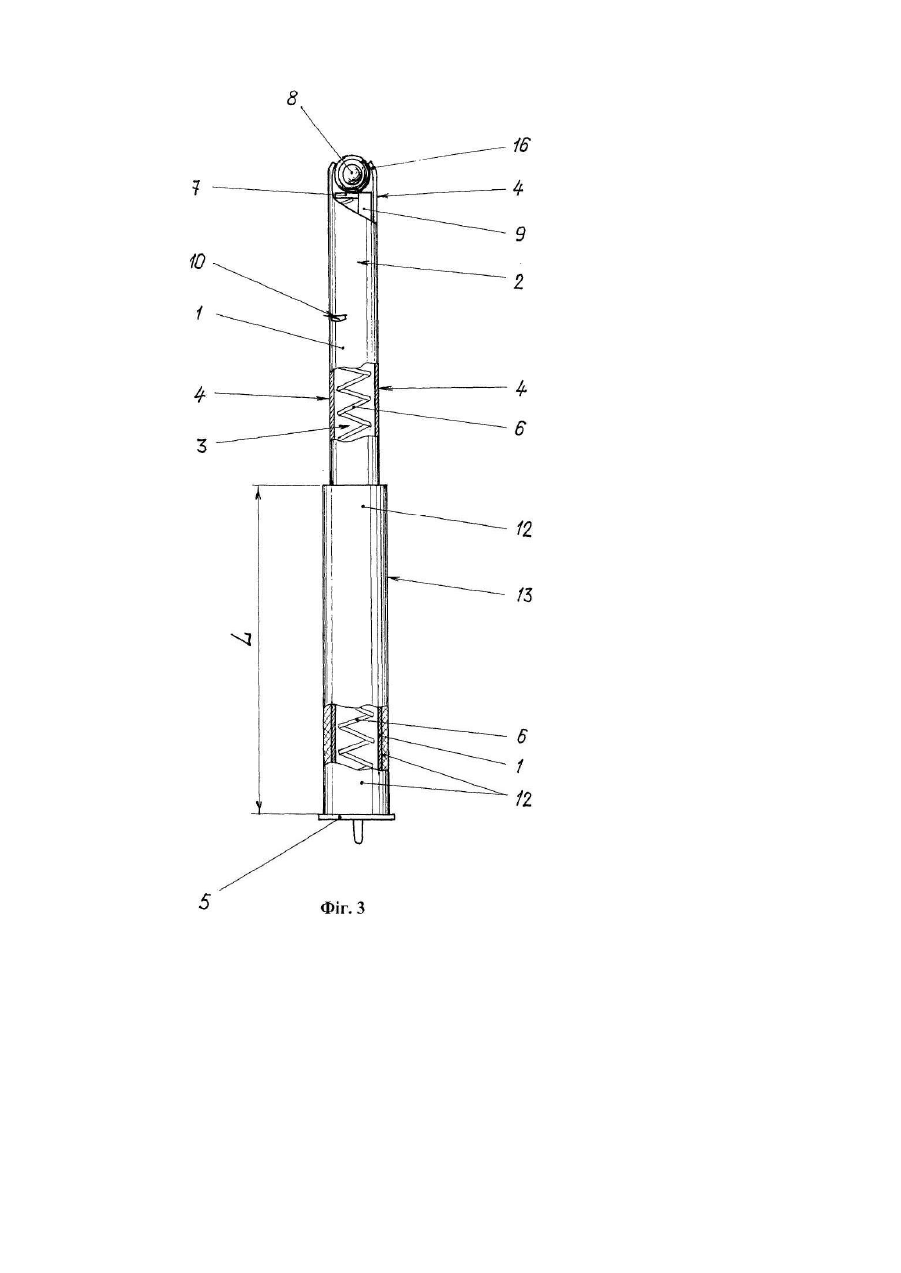

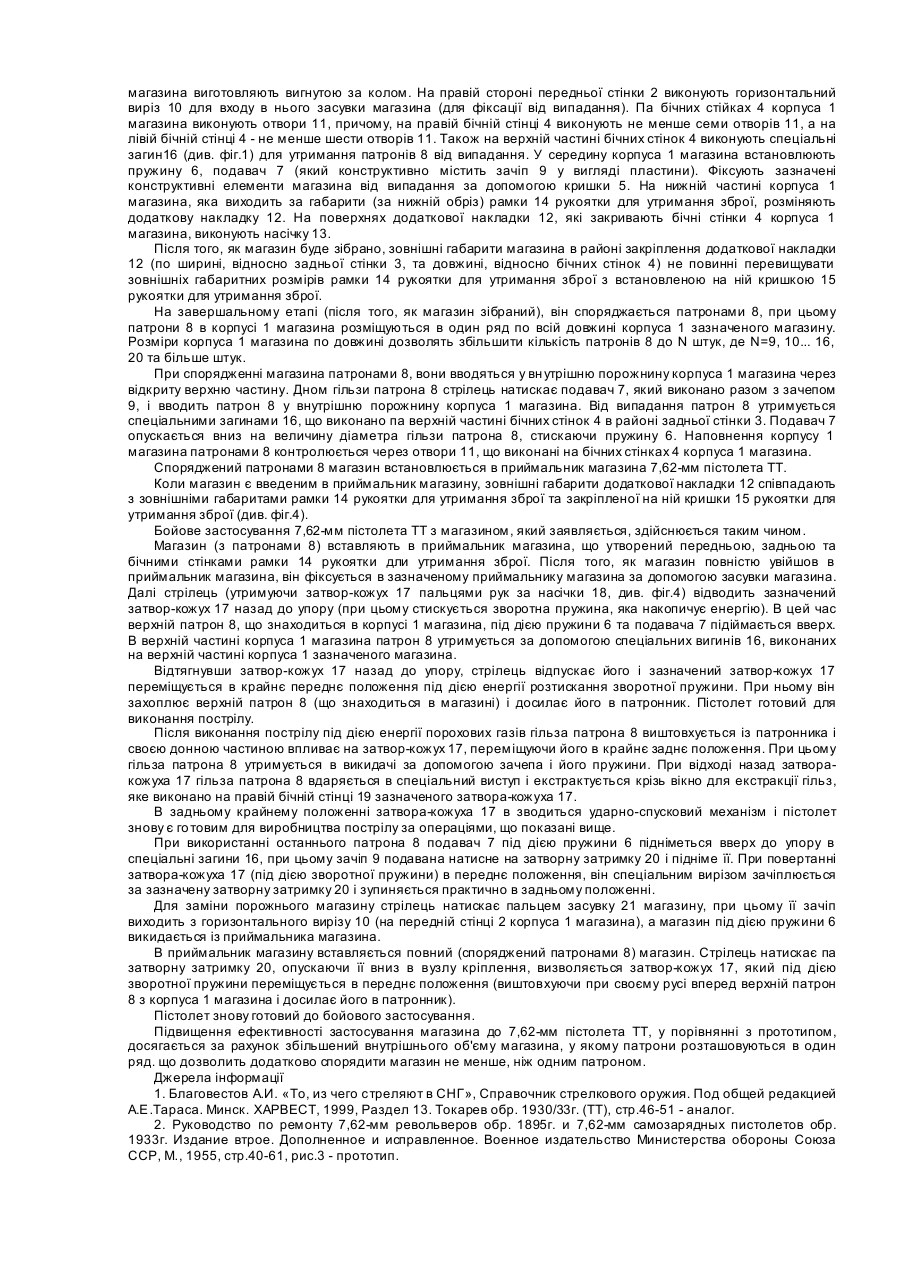

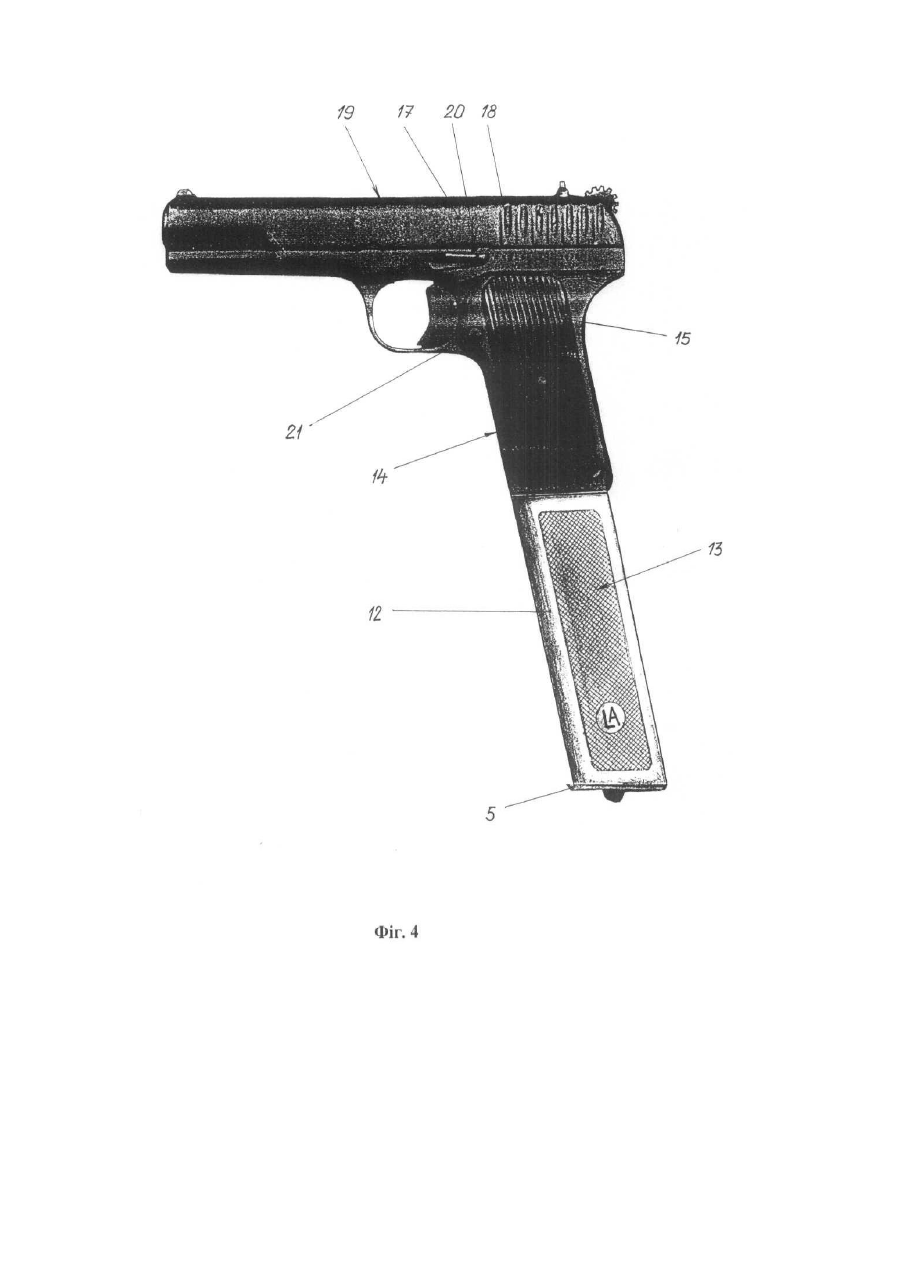

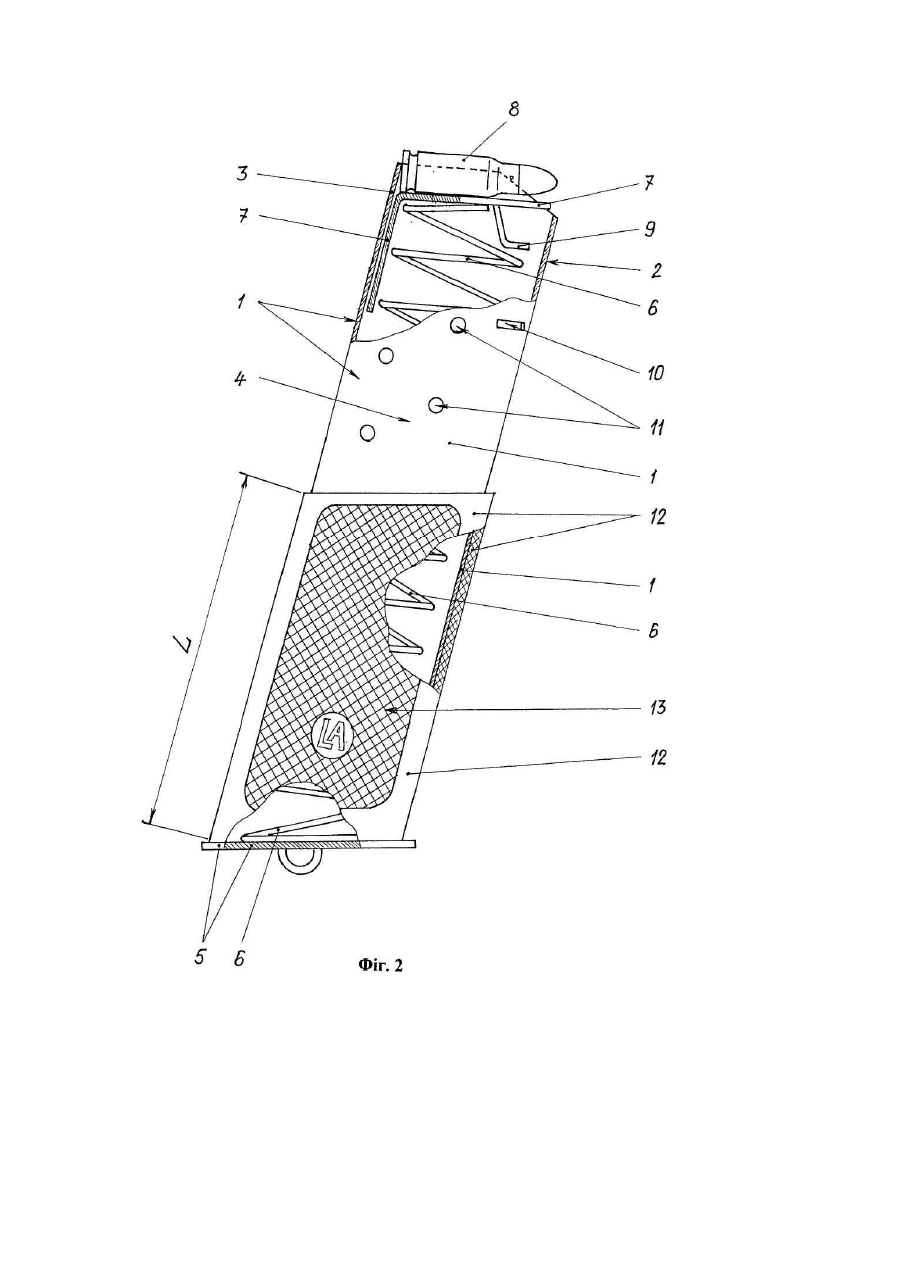

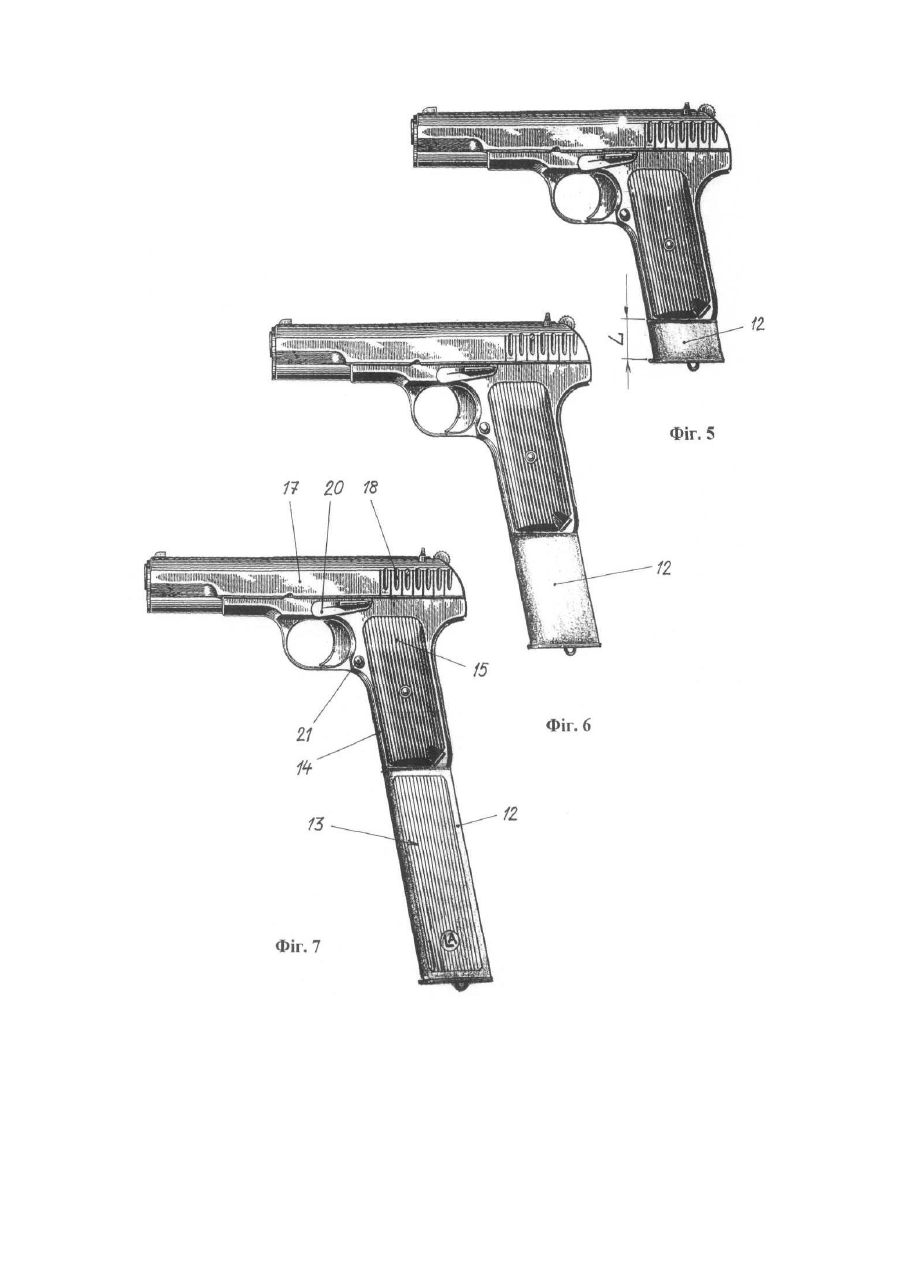

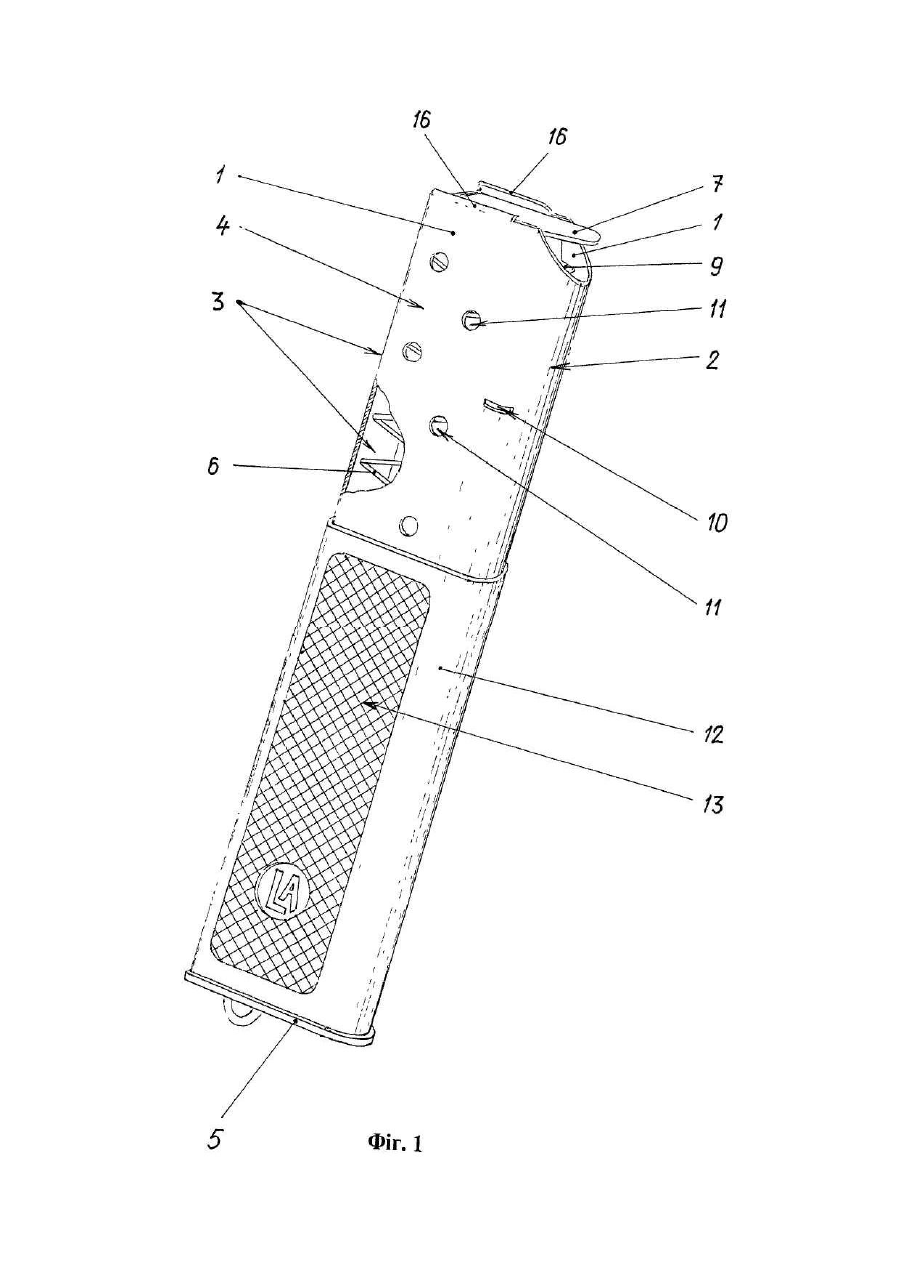

Винахід відноситься до галузі озброєння, зокрема, до короткоствольної зброї, а саме, до магазинів для самозарядних пістолетів. Відомий магазин до пістолета, який містить корпус, кришку магазина, пружину і подавач патронів з зачепом, при цьому на правій частині передньої стінки корпуса магазина виконаний горизонтальний вири для входу засувки магазину, на бічних стінках виконано отвори дня визначення кількості патронів, що знаходяться в магазині, а патрони в магазині розміняються в один ряд по всій довжині корпуса зазначеного магазину /1/. До недоліків відомого магазина до пістолета відноситься мала кількість патронів, якими він споряджається. Використовується магазин і однорядним розміщенням патронів кількістю вісім штук. Найбільш близьким технічним рішенням, що обрано із прототип, г магазин до 7,62-мм пістолета ТТ, який містить корпус, створений передньою, задньою та бічними стінками, жорстко з'єднаними між собою, кришку магазина, пружину і подавач патронів з зачепом, при цьому передня с гінкі виконана вигнутою за колом, на правій частині передньої с і інки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, і спеціальні загини, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину /2/'. До недоліків відомого магазина до 7,62-мм пістолета ТT, який обраний за прототип, відноситься те, що він споряджається недостатньою кількісно патронів. Габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити магазин з однорядним розміщенням патронів ємністю усього вісім штук. В основу винаходу покладена задача шляхом зміни конструкції магазину забезпечити підвищення кількості патронів в магазині. Суть винаходу в магазині до 7,62-мм пістолет ТТ, що містить корпус, створений передньою, задньою та бічними стінками, жорстко з’єднаними між собою, кришку магазина, пружину і подавач патронів з зачепом, при цьому передня стінка виконана вигнутою за колом, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, і спеціальні загини, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, полягає в тому, що він додатково містить накладку, розташовану в нижній частині магазина, контактуючу з кришкою магазина, зазначена додаткова накладка закріплена жорстко по периметру корпуса магазина, магазин виконаний за довжиною збільшеною не менше, ніж на калібр патрона, який використовується, при цьому додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, викопана насічка. Суть, винаходу полягає і в тому, що зовнішні габарити магазина, в районі закріплення додаткової накладки, не перевищують зовнішніх габаритних розмірів рамки рукоятки для утримання зброї з встановленою на ній кришкою рукоятки для утримання зброї. Порівняльний аналіз технічного рішення з прототипом показує, що магазин до 7,62-мм пістолета ТТ, який заявляється, відрізняється тим, що він додатково містить накладку, розташовану в нижній частині магазина, контактуючу з кришкою магазина, зазначена додаткова накладка закріплена жорстко по периметру корпуса магазина, магазин викопаний за довжиною збільшеною не менше, ніж на калібр патрона, який використовується, при цьому додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, виконана насічка, а зовнішні габарити магазина в районі закріплення додаткової накладки не перевищують зовнішніх габаритних розмірів рамки рукоятки для утримання зброї з встановленою на ній кришкою рукоятки для утримання зброї. Таким чином, магазин до 7,62-мм пістолета ТТ, який заявляється, відповідає критерію винаходу «новизна». Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг.1 представлений загальний вигляд магазина до 7,62-мм пістолета ТТ. який заявляється, на фіг.2 представлена конструктивно-компонувальна схема магазина до 7,62-мм пістолета ТТ, який заявляється, на фіг.3 представлений загальний вигляд магазина до 7,62-мм пістолета ТТ на виді спереду, на фіг. 4 представлена схема розташування магазина, який заявляється, в рукоятці для утримання зброї, а саме, в 7,62-мм пістолеті ТТ, на фіг.5-7 показані порівняльні габарити магазину, який заявляється, з пістолетом ТТ при різній довжині магазину. Магазин до 7,62-мм пістолета ТТ, який заявляється, конструктивно містить (див. фіг.2) корпус 1, створений передньою 2, задньою З і а бічними 4 стінками, жорстко з'єднаними між собою, кришку 5 магазина, пружин) 6 і подавач 7 патронів 8 з зачепом 9. Конструктивно передня стінка 2 виконана вигнутою за колом, на правій частині передньої стінки 2 корпуса 1 магазина виконаний горизонтальний виріз 10 для входу засувки магазину. Конструктивно на бічних стінках 4 корпуса 1 виконано отвори 11 для визначення кількості патронів 8, що знаходяться в магазині. За конструктивним виконанням патрони 8 в магазині розмішуються в один ряд по всій довжині корпуса 1 зазначеного магазину. Магазин до 7,62-мм пістолета ТТ додатково містить накладку 12, розташовану в нижній частині магазина, контактуючу з кришкою 5 магазина. Зазначена додаткова накладка 12 закріплена жорстко по периметру корпуса 1 магазина (див. фіг.1). Магазин конструктивно виконаний за довжиною L збільшеною не менше, ніж на калібр патрона, який використовується (калібр 7,62-мм). При цьому додаткова накладка 12 виконується або з пластмаси, або з будь-якого іншого матеріалу. Технологічно на поверхнях додаткової накладки 12, які закривають бічні стінки 4 корпуса 1 магазина, виконана насічка 13. Зовнішні габарити магазина в районі закріплення додаткової накладки 12 (по ширині, відносно задньої стінки 3, та довжині, відносно бічних стінок 4) не перевищують зовнішніх габаритних розмірів рамки 14 рукоятки для утримання зброї з встановленою на ній кришкою 15 рукоятки для утримання зброї. З метою утримання патронів 8 в корпусі 1 магазина на верхній частині бічних стінок 4 виконують спеціальні загини 16 (див. фіг.1). Магазин до 7,62-мм пістолета ТТ експлуатується таким чином. Попередньо в умовах виробництва виготовляю і ь конструктивні елементи пістолета ТТ і збирають пістолет. Паралельно виготовляють магазин, який містить бічні стінки 4, задню стінку 3 і передню стінку 2. Зазначені стінки з'єднують між собою так, щоб отримати корпус 1 коробчатої форми. Конструктивно передню стінку 2 магазина виготовляють вигнутою за колом. На правій стороні передньої стінки 2 виконують горизонтальний виріз 10 для входу в нього засувки магазина (для фіксації від випадання). Па бічних стійках 4 корпуса 1 магазина виконують отвори 11, причому, на правій бічній стінці 4 виконують не менше семи отворів 11, а на лівій бічній стінці 4 - не менше шести отворів 11. Також на верхній частині бічних стінок 4 виконують спеціальні загин16 (див. фіг.1) для утримання патронів 8 від випадання. У середину корпуса 1 магазина встановлюють пружину 6, подавач 7 (який конструктивно містить зачіп 9 у вигляді пластини). Фіксують зазначені конструктивні елементи магазина від випадання за допомогою кришки 5. На нижній частині корпуса 1 магазина, яка виходить за габарити (за нижній обріз) рамки 14 рукоятки для утримання зброї, розміняють додаткову накладку 12. На поверхнях додаткової накладки 12, які закривають бічні стінки 4 корпуса 1 магазина, виконують насічку 13. Після того, як магазин буде зібрано, зовнішні габарити магазина в районі закріплення додаткової накладки 12 (по ширині, відносно задньої стінки 3, та довжині, відносно бічних стінок 4) не повинні перевищувати зовнішніх габаритних розмірів рамки 14 рукоятки для утримання зброї з встановленою на ній кришкою 15 рукоятки для утримання зброї. На завершальному етапі (після того, як магазин зібраний), він споряджається патронами 8, при цьому патрони 8 в корпусі 1 магазина розміщуються в один ряд по всій довжині корпуса 1 зазначеного магазину. Розміри корпуса 1 магазина по довжині дозволять збільшити кількість патронів 8 до N штук, де N=9, 10... 16, 20 та більше штук. При спорядженні магазина патронами 8, вони вводяться у вн утрішню порожнину корпуса 1 магазина через відкриту верхню частину. Дном гільзи патрона 8 стрілець натискає подавач 7, який виконано разом з зачепом 9, і вводить патрон 8 у внутрішню порожнину корпуса 1 магазина. Від випадання патрон 8 утримується спеціальними загинами 16, що виконано па верхній частині бічних стінок 4 в районі задньої стінки 3. Подавач 7 опускається вниз на величину діаметра гільзи патрона 8, стискаючи пружину 6. Наповнення корпусу 1 магазина патронами 8 контролюється через отвори 11, що виконані на бічних стінках 4 корпуса 1 магазина. Споряджений патронами 8 магазин встановлюється в приймальник магазина 7,62-мм пістолета ТТ. Коли магазин є введеним в приймальник магазину, зовнішні габарити додаткової накладки 12 співпадають з зовнішніми габаритами рамки 14 рукоятки для утримання зброї та закріпленої на ній кришки 15 рукоятки для утримання зброї (див. фіг.4). Бойове застосування 7,62-мм пістолета ТТ з магазином, який заявляється, здійснюється таким чином. Магазин (з патронами 8) вставляють в приймальник магазина, що утворений передньою, задньою та бічними стінками рамки 14 рукоятки дли утримання зброї. Після того, як магазин повністю увійшов в приймальник магазина, він фіксується в зазначеному приймальнику магазина за допомогою засувки магазина. Далі стрілець (утримуючи затвор-кожух 17 пальцями рук за насічки 18, див. фіг.4) відводить зазначений затвор-кожух 17 назад до упору (при цьому стискується зворотна пружина, яка накопичує енергію). В цей час верхній патрон 8, що знаходиться в корпусі 1 магазина, під дією пружини 6 та подавача 7 підіймається вверх. В верхній частині корпуса 1 магазина патрон 8 утримується за допомогою спеціальних вигинів 16, виконаних на верхній частині корпуса 1 зазначеного магазина. Відтягнувши затвор-кожух 17 назад до упору, стрілець відпускає його і зазначений затвор-кожух 17 переміщується в крайнє переднє положення під дією енергії розтискання зворотної пружини. При ньому він захоплює верхній патрон 8 (що знаходиться в магазині) і досилає його в патронник. Пістолет готовий для виконання пострілу. Після виконання пострілу під дією енергії порохових газів гільза патрона 8 виштовхується із патронника і своєю донною частиною впливає на затвор-кожух 17, переміщуючи його в крайнє заднє положення. При цьому гільза патрона 8 утримується в викидачі за допомогою зачепа і його пружини. При відході назад затворакожуха 17 гільза патрона 8 вдаряється в спеціальний виступ і екстрактується крізь вікно для екстракції гільз, яке виконано на правій бічній стінці 19 зазначеного затвора-кожуха 17. В задньому крайнему положенні затвора-кожуха 17 в зводиться ударно-спусковий механізм і пістолет знову є го товим для виробництва пострілу за операціями, що показані вище. При використанні останнього патрона 8 подавач 7 під дією пружини 6 підніметься вверх до упору в спеціальні загини 16, при цьому зачіп 9 подавана натисне на затворну затримку 20 і підніме її. При повертанні затвора-кожуха 17 (під дією зворотної пружини) в переднє положення, він спеціальним вирізом зачіплюється за зазначену затворну затримку 20 і зупиняється практично в задньому положенні. Для заміни порожнього магазину стрілець натискає пальцем засувку 21 магазину, при цьому її зачіп виходить з горизонтального вирізу 10 (на передній стінці 2 корпуса 1 магазина), а магазин під дією пружини 6 викидається із приймальника магазина. В приймальник магазину вставляється повний (споряджений патронами 8) магазин. Стрілець натискає па затворну затримку 20, опускаючи її вниз в вузлу кріплення, визволяється затвор-кожух 17, який під дією зворотної пружини переміщується в переднє положення (виштовхуючи при своєму русі вперед верхній патрон 8 з корпуса 1 магазина і досилає його в патронник). Пістолет знову готовий до бойового застосування. Підвищення ефективності застосування магазина до 7,62-мм пістолета ТТ, у порівнянні з прототипом, досягається за рахунок збільшений внутрішнього об'єму магазина, у якому патрони розташовуються в один ряд. що дозволить додатково спорядити магазин не менше, ніж одним патроном. Джерела інформації 1. Благовестов А.И. «То, из чего стреляют в СНГ», Справочник стрелкового оружия. Под общей редакцией А.Е.Тараса. Минск. ХАРВЕСТ, 1999, Раздел 13. Токарев обр. 1930/33г. (ТТ), стр.46-51 - аналог. 2. Руководство по ремонту 7,62-мм револьверов обр. 1895г. и 7,62-мм самозарядных пистолетов обр. 1933г. Издание втрое. Дополненное и исправленное. Военное издательство Министерства обороны Союза ССР, М., 1955, стр.40-61, рис.3 - прототип.
