Чохол для пістолета

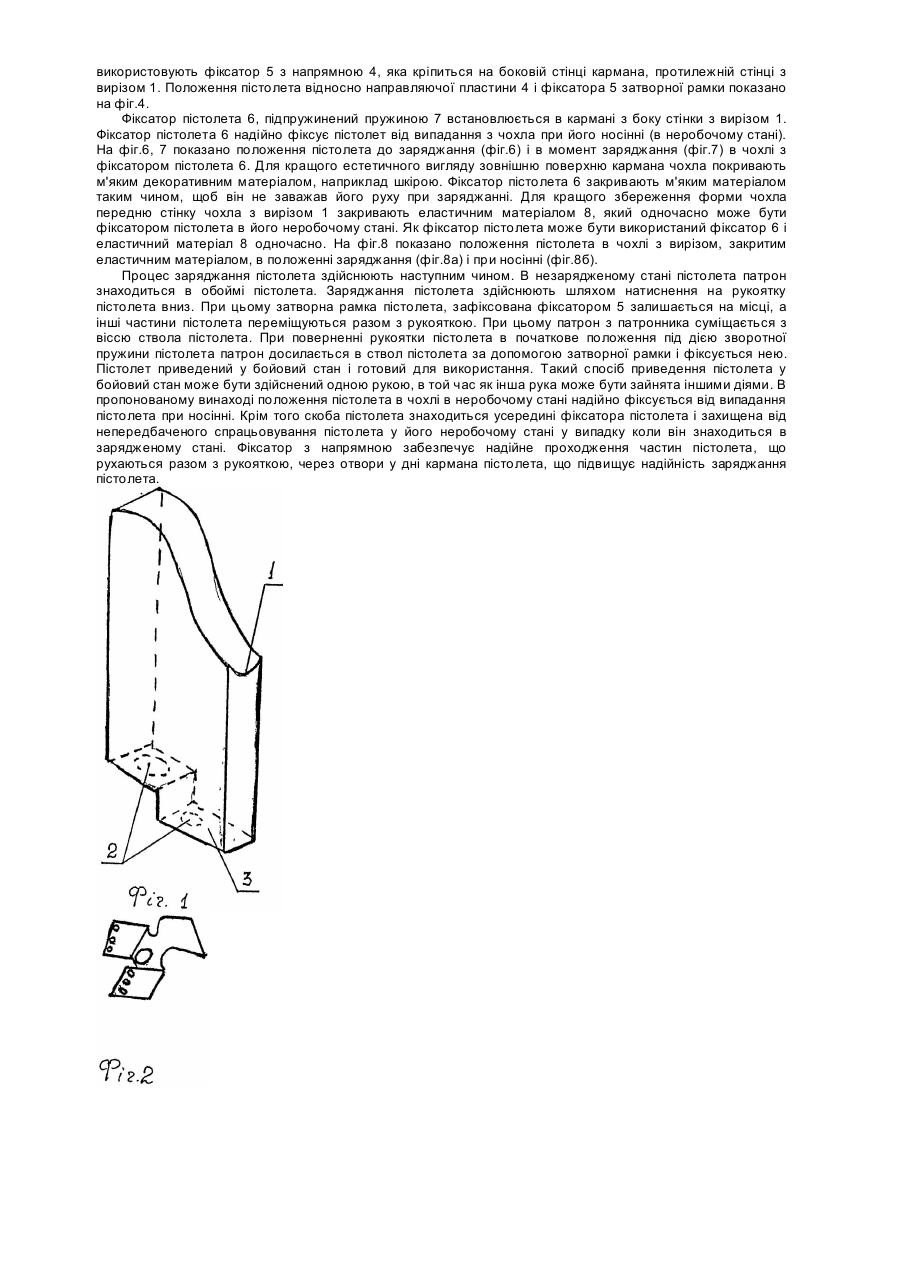

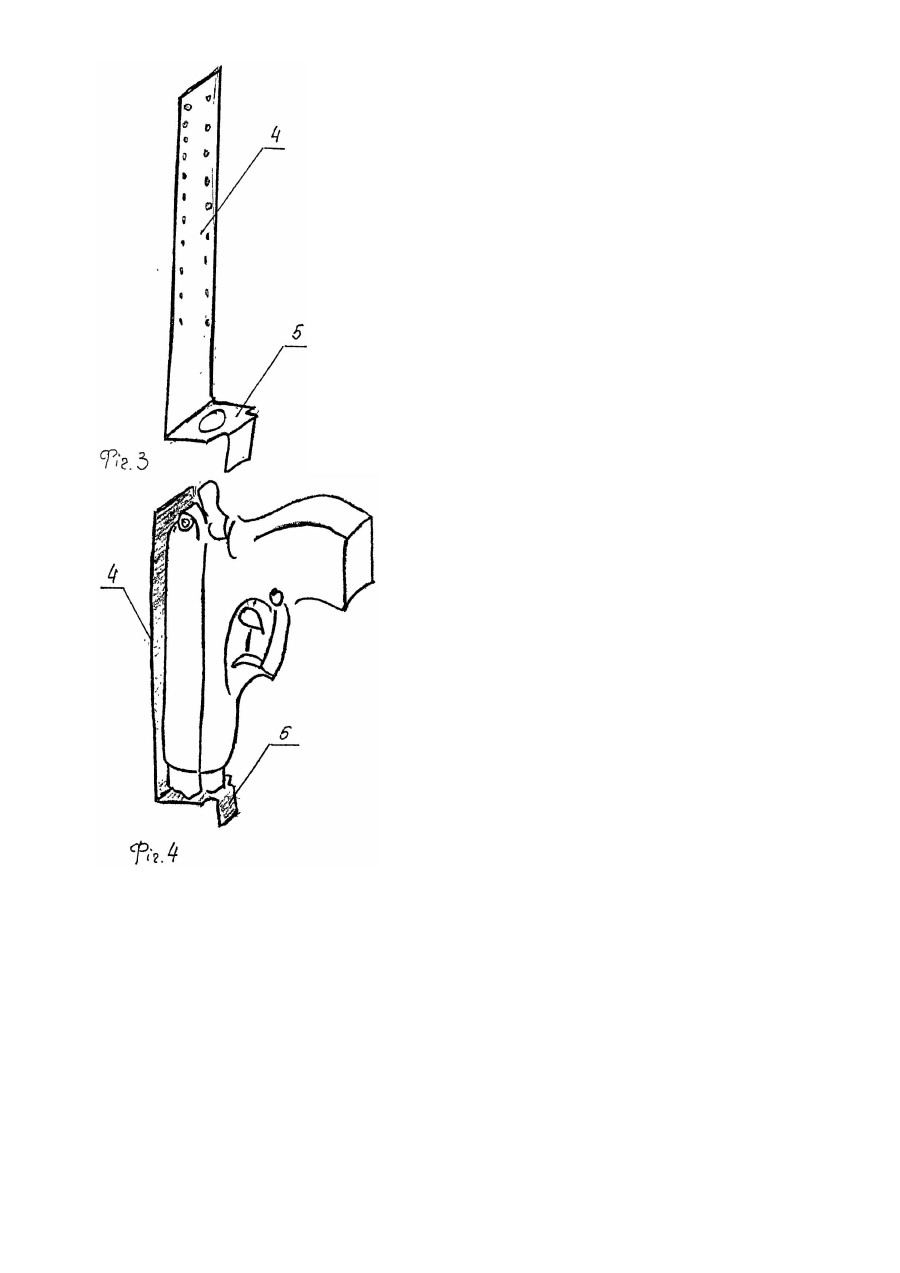

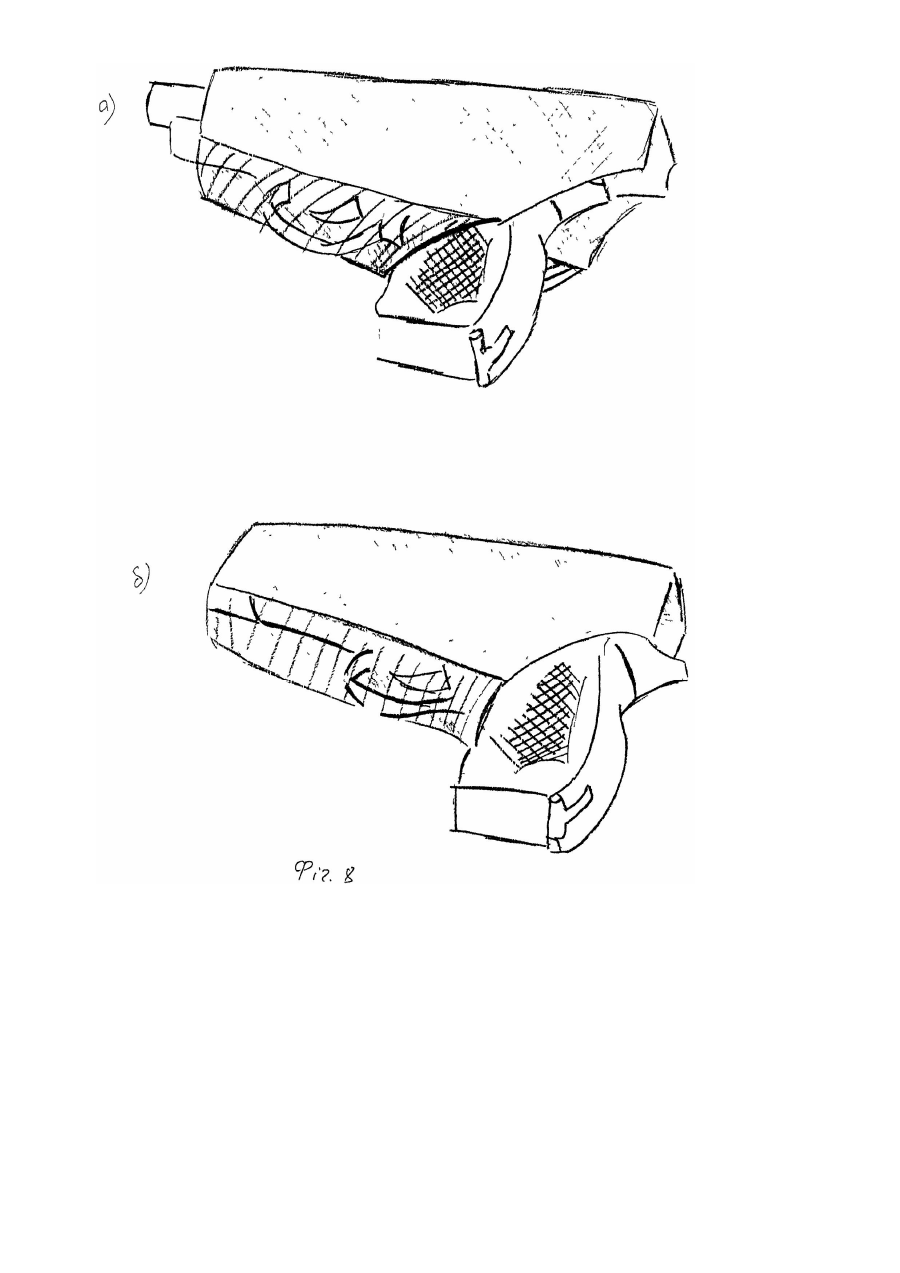

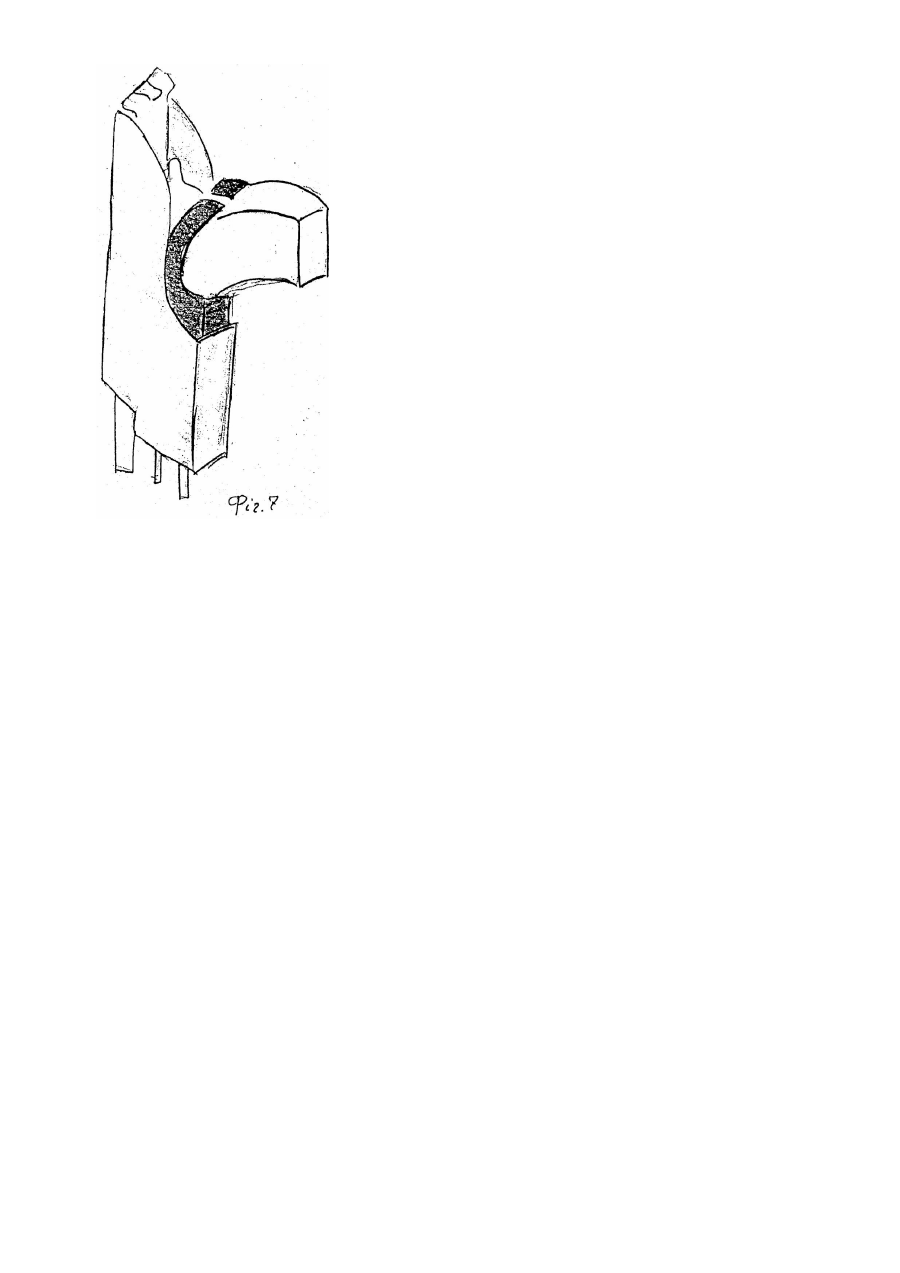

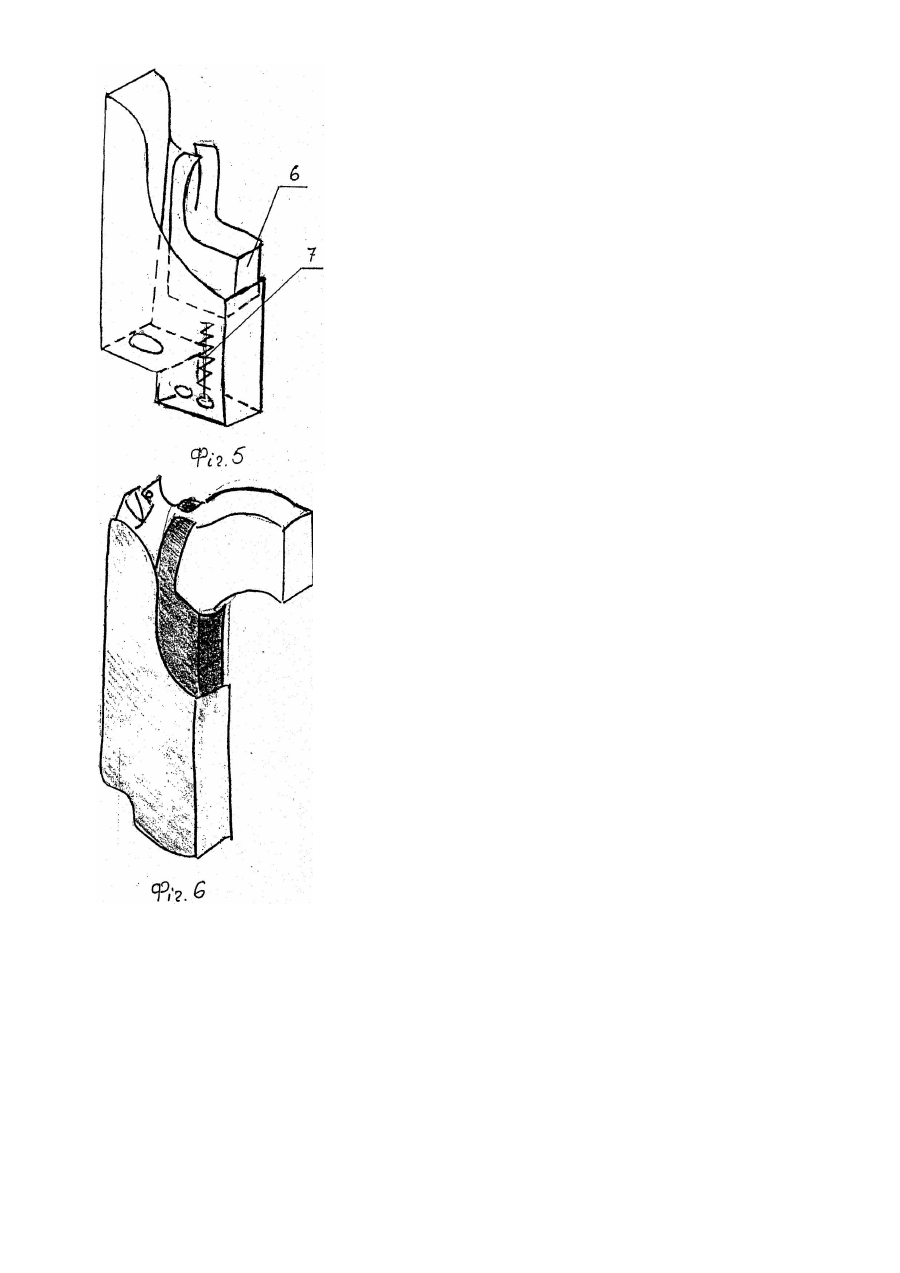

Винахід відноситься до зброї, а саме до чохлів для носіння короткоствольної зброї, наприклад пістолетів. Відомий чохол (кобура) для пістолета, який містить відкритий зверху карман, створений боковими стінками, одна з яких переходить в ремінну петлю, ремішок-фіксатор, при цьому всередині ремінної петлі вставлена вигнута під кутом 45° металева пластина, а ремішок-фіксатор з закріпленою на ньому металевою пружиною розміщений на ремінній петлі. Така конструкція чохла дозволяє з максимальною швидкістю вивільнити рукоятку пістолета, вкладену в чохол, і тим самим скоротити час на вилучення пістолета з чохла (див. патент України №21792, F41С33/02, публ. 30.04.1998р.). Недоліком відомої конструкції чохла для пістолета є те, що після вилучення пістолета з чохла необхідний час для приведення його в бойову готовність шляхом заряджання. Це збільшує загальний час для приведення в бойову готовність зброї при її використанні. Крім того заряджання пістолета здійснюється за допомогою двох рук, одна з яких не завжди буває вільною. Відомий чохол (кобура) для пістолета, що представляє собою карман, створений боковими стінками, одна з яких має виріз на глибину ходу рукоятки пістолета при його заряджанні, а донна частина кармана містить отвір для проходження ствола пістолета, який рухається під час заряджання пістолета. В донній частині кармана розміщений фіксатор затворної рамки пістолета, який не дає можливості їй рухатись під час заряджання пістолета. Фіксатор затворної рамки виконаний у вигляді півкільця з жорсткої шкіри. Чохол має два ременя за допомогою яких верхня частина пістолета кріпиться до кармана, запобігаючи його випаданню з кармана під час носіння пістолета (у неробочому стані) (див., наприклад патент US №4298150, F41C33/02, публ. 03.11.81р., прототип). Такий чохол забезпечує заряджання пістолета не виймаючи його з кармана. Здійснюється це наступним чином. Роз'єднують ремені, що кріплять верхню частину пістолета, і переміщують рукоятку пістолета з стволом униз. Куля при цьому встановлюється співвісно с отвором ствола і, після повернення рукоятки в первісне положення, вона досилається в ствол і фіксується затворною рамкою. Пістолет готовий для використання. Недоліком відомої конструкції чохла є ненадійне утримання пістолета в чохлі із-за занадто відкритої спускової запобіжної скоби пістолета. Крім того потрібний час для роз'єднання ременів, що утримують пістолет. Це додатково збільшує час для заряджання пістолета. Крім того виконання фіксатора рамки пістолета у вигляді півкільця з жорсткої шкіри робить процес заряджання пістолета ненадійним. Шкіра досить швидко зношується, під час швидкого заряджання можливі перекоси, які не дозволяють попадати стволу в отвір у дні кармана. Все це може призводити до затримки при заряджанні пістолета. Ще одним недоліком є те, що запобіжна скоба пістолета у неробочому стані залишається відкритою, що при носінні зарядженого пістолета може призвести до непередбаченого спрацювання пістолета (пострілу). Задачею винаходу є забезпечення надійної фіксації пістолета і запобігання непередбачуваного спрацювання пістолета у неробочому стані під час його носіння за рахунок зміни конструкції чохла. Додатковою задачею є забезпечення надійного заряджання пістолета за рахунок зміни конструкції фіксатора рамки пістолета. Поставлена задача вирішується в чохлі для пістолета, що представляє собою карман, створений боковими стінками, одна з яких має виріз на глибину ходу рукоятки пістолета при його заряджанні, а донна частина кармана містить отвори для проходження частин пістолета, що рухаються при заряджанні, при цьому карман містить у донній частині фіксатор затворної рамки пістолета при заряджанні, за рахунок того, що він містить фіксатор пістолета у його неробочому стані. Додатковими відмітними ознаками винаходу є те, що: - фіксатор пістолета розміщений з боку стінки кармана з вирізом і виконаний підпружиненим з можливістю переміщення його під дією рукоятки пістолета на величину її ходу при заряджанні пістолета; - фіксатор пістолета створений передньою і двома боковими стінками; - передня стінка фіксатора закрита еластичним матеріалом; - стінки фіксатора закриті м'яким декоративним матеріалом; - виріз стінки кармана закритий еластичним матеріалом, який є фіксатором пістолета; - фіксатором затворної рамки пістолета є закріплена на стінці кармана, протилежній стінці з вирізом, направляюча пластина, в нижній частині якої перпендикулярно їй закріплена полиця з отворами для проходження частин пістолета, що рухаються при заряджанні пістолета; - карман ззовні покритий декоративним матеріалом. Суть винаходу пояснюється кресленнями, на яких зображено: - на фіг.1 - чохол для пістолета; - на фіг.2, 3 - варіанти виконання конструкції фіксатора затворної рамки пістолета; - на фіг.4 - положення пістолета відносно фіксатора затворної рамки пістолета; - на фіг.5 - чохол з розміщеним у ньому фіксатором пістолета; - на фіг.6 - положення пістолета в чохлі до заряджання пістолета; - на фіг.7 - положення пістолета в чохлі в момент заряджання пістолета; - на фіг.8а;б - положення пістолета в чохлі до заряджання і під час заряджання у випадку коли фіксатором пістолета є еластичний матеріал, який закриває виріз у чохлі. Чохол для пістолета має вигляд кармана для розміщення в ньому пістолета (фіг.1). Карман має виріз 1, глибина якого залежить від довжини ходу рукоятки пістолета при його заряджанні. В дні кармана виконані отвори 2 для свободного проходження частин пістолета, що рухаються разом з рукояткою пістолета при його заряджанні. Кількість отворів і їх форма залежать від типу пістолета. Для пістолета типу «Форт» (Україна) такими частинами є ствол, штир зворотної пружини, частина пістолетної рамки. В окремих випадках, коли вихід частини пістолета, що рухається, невеликий, то замість отвору в дні чохла може бути заглиблення 3. Чохол може бути виготовлений з різних матеріалів - жорсткої шкіри, пластмаси, дерева, листової сталі та ін. Конструкція фіксатора 5 затворної рамки, який не дозволяє переміщуватись затворній рамці при переміщенні рукоятки пістолета вниз, може бути виконана як зображено на фіг.2, або з напрямною 4, в нижній частині якого закріплена полиця, яка є фіксатором 5, як зображено на фіг.3. Фіксатор затворної рамки 5 кріпиться у донній частині чохла. Для більш надійної фіксації положення затворної рамки в кармані використовують фіксатор 5 з напрямною 4, яка кріпиться на боковій стінці кармана, протилежній стінці з вирізом 1. Положення пістолета відносно направляючої пластини 4 і фіксатора 5 затворної рамки показано на фіг.4. Фіксатор пістолета 6, підпружинений пружиною 7 встановлюється в кармані з боку стінки з вирізом 1. Фіксатор пістолета 6 надійно фіксує пістолет від випадання з чохла при його носінні (в неробочому стані). На фіг.6, 7 показано положення пістолета до заряджання (фіг.6) і в момент заряджання (фіг.7) в чохлі з фіксатором пістолета 6. Для кращого естетичного вигляду зовнішню поверхню кармана чохла покривають м'яким декоративним матеріалом, наприклад шкірою. Фіксатор пістолета 6 закривають м'яким матеріалом таким чином, щоб він не заважав його руху при заряджанні. Для кращого збереження форми чохла передню стінку чохла з вирізом 1 закривають еластичним матеріалом 8, який одночасно може бути фіксатором пістолета в його неробочому стані. Як фіксатор пістолета може бути використаний фіксатор 6 і еластичний матеріал 8 одночасно. На фіг.8 показано положення пістолета в чохлі з вирізом, закритим еластичним матеріалом, в положенні заряджання (фіг.8а) і при носінні (фіг.8б). Процес заряджання пістолета здійснюють наступним чином. В незарядженому стані пістолета патрон знаходиться в обоймі пістолета. Заряджання пістолета здійснюють шляхом натиснення на рукоятку пістолета вниз. При цьому затворна рамка пістолета, зафіксована фіксатором 5 залишається на місці, а інші частини пістолета переміщуються разом з рукояткою. При цьому патрон з патронника суміщається з віссю ствола пістолета. При поверненні рукоятки пістолета в початкове положення під дією зворотної пружини пістолета патрон досилається в ствол пістолета за допомогою затворної рамки і фіксується нею. Пістолет приведений у бойовий стан і готовий для використання. Такий спосіб приведення пістолета у бойовий стан може бути здійснений одною рукою, в той час як інша рука може бути зайнята іншими діями. В пропонованому винаході положення пістолета в чохлі в неробочому стані надійно фіксується від випадання пістолета при носінні. Крім того скоба пістолета знаходиться усередині фіксатора пістолета і захищена від непередбаченого спрацьовування пістолета у його неробочому стані у випадку коли він знаходиться в зарядженому стані. Фіксатор з напрямною забезпечує надійне проходження частин пістолета, що рухаються разом з рукояткою, через отвори у дні кармана пістолета, що підвищує надійність заряджання пістолета.
