Індуктивний датчик

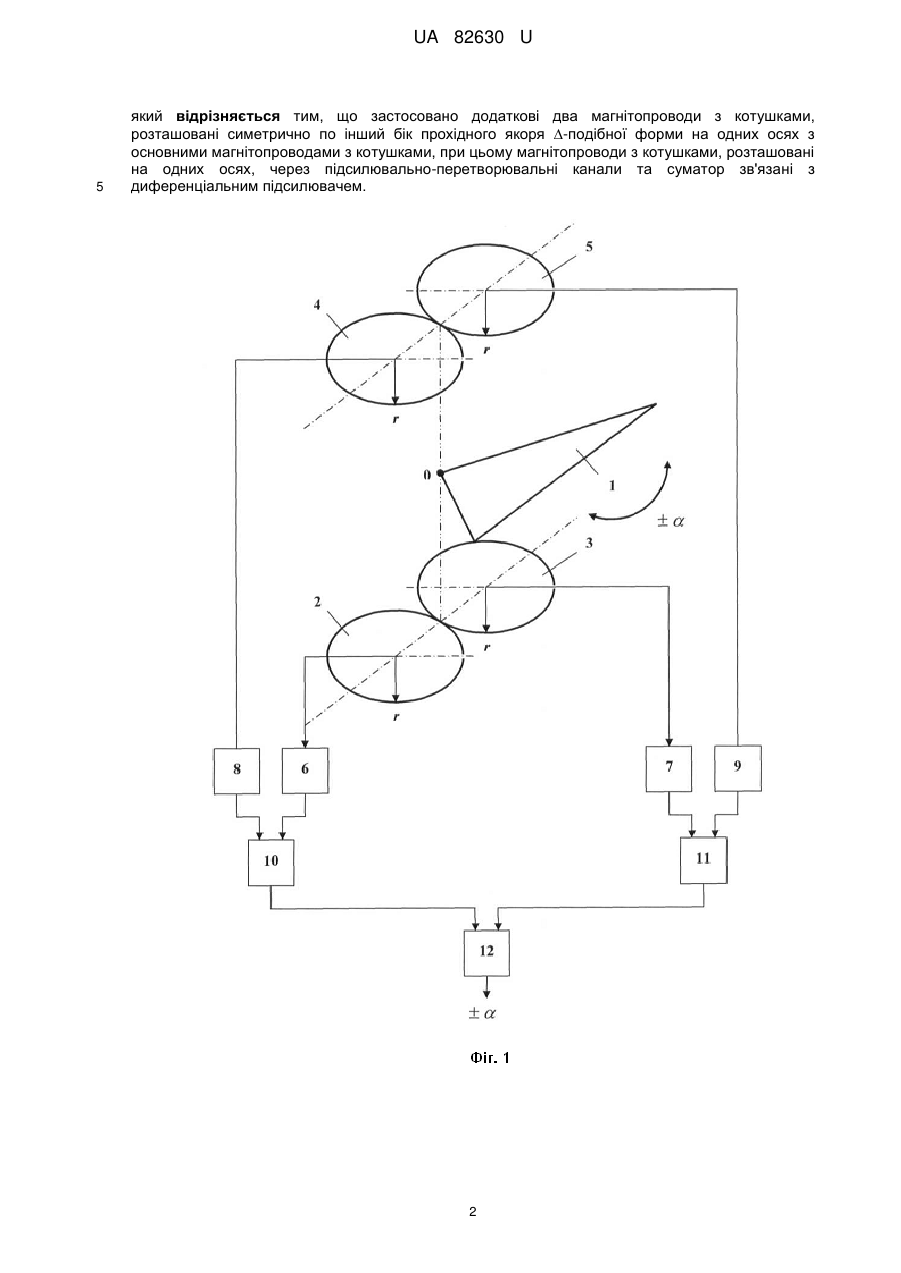

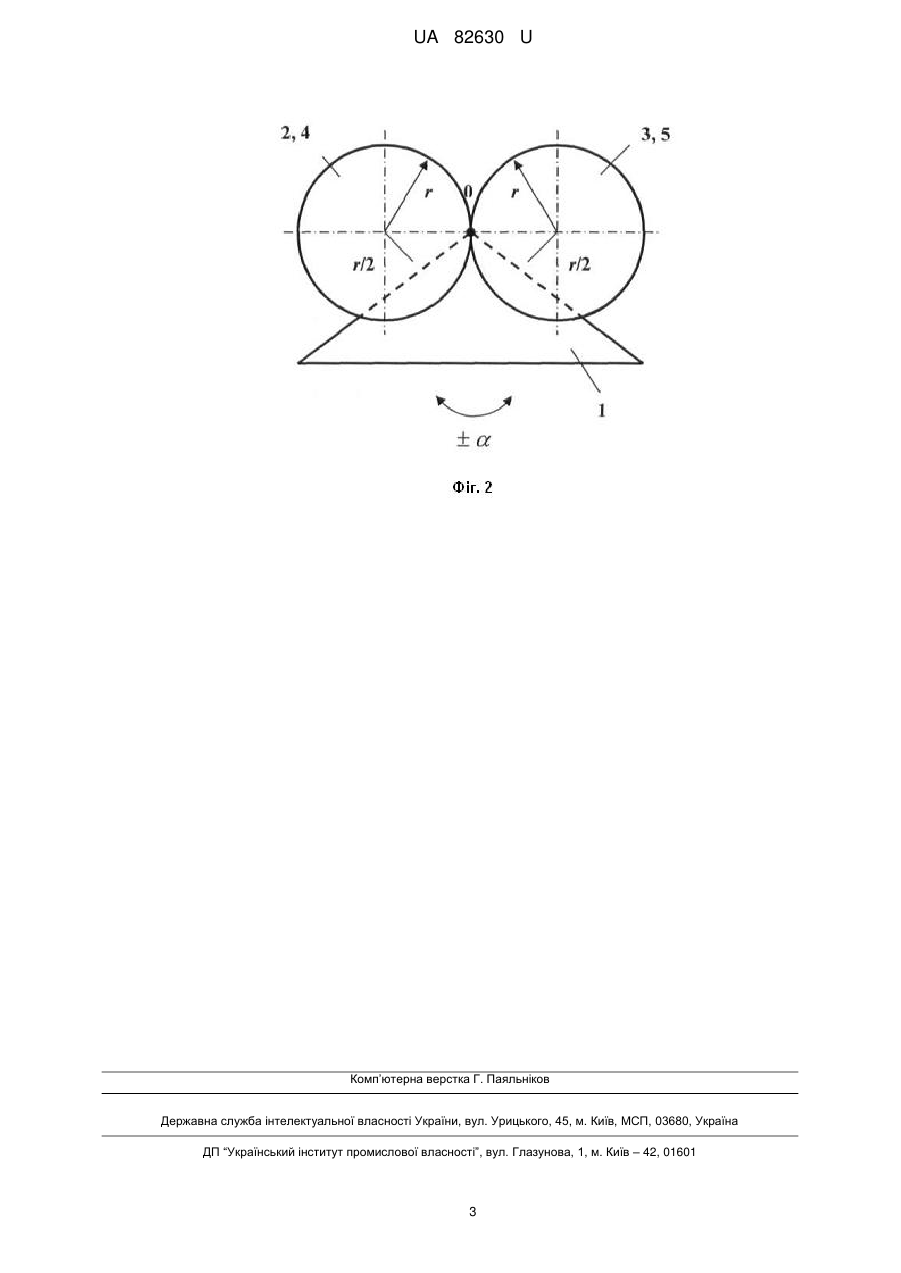

Реферат: UA 82630 U UA 82630 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомо індуктивний датчик зусиль, що містить плаский прохідний якір та два магнітопроводи з котушками, плаский прохідний якір виконано Δ-подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з диференціальним підсилювачем [див. патент України № 75324, G01G 9/00, опубл. 26.11.2012, бюл. № 22]. Цей індуктивний датчик обрано за прототип. Недоліком відомого індуктивного датчика є те, що через наявні два магнітопроводи з котушками він має невисоку чутливість та через можливі коливання повітряного зазору між магнітопроводами з котушками та пласким прохідним якорем - низьку стабільність роботи. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом того, що застосовано додаткові два магнітопроводи з котушками, розташовані симетрично по інший бік прохідного якоря Δ-подібної форми на одних осях з основними магнітопроводами з котушками, при цьому магнітопроводи з котушками, розташовані на одних осях, через підсилювально-перетворювальні канали та суматор зв'язані з диференціальним підсилювачем, що забезпечить підвищення чутливості датчика та завдяки ігноруванню коливань повітряних зазорів - підвищення стабільності та точності його роботи. Поставлена задача вирішується тим, що у індуктивному датчику, що містить плаский прохідний якір Δ-подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками зв'язано з підсилювально-перетворювальними каналами, згідно корисної моделі, застосовано додаткові два магнітопроводи з котушками, розташовані симетрично по інший бік прохідного якоря Δ-подібної форми на одних осях з основними магнітопроводами з котушками, при цьому магнітопроводи з котушками, розташовані на одних осях, через підсилювальноперетворювальні канали та суматор зв'язані з диференціальним підсилювачем. Суть корисної моделі пояснюється кресленням, де зображено індуктивний датчик, що містить прохідний якір 1 Δ-подібної форми, основні магнітопроводи з котушками 2, 3, розміщені симетрично на осях, зміщених від торців прохідного якоря 1 на відстань, що дорівнює половині r/2 радіуса (фіг. 2) магнітопроводу з котушкою, додаткові магнітопроводи з котушкам 4, 5, розташовані симетрично по інший бік прохідного якоря Δ-подібної форми на одних осях з основними магнітопроводами з котушками 2, 3, підсилювально-перетворювальні канали 6-9, суматори 10, 11 та диференціальний підсилювач 12. Індуктивний датчик працює наступним чином. При куті повороту α=0 прохідного якоря 1 навколо точки 0 магнітопроводи з котушками 2-5 розташовані симетрично відносно прохідного якоря 1 Δ-подібної форми та у середині діапазонів лінійності характеристик перетворення кожного з магнітопроводів з котушками 4, 5, при цьому на виходах обмоток та підсилювальноперетворювальних каналів 6-9 будуть однакові за величиною сигнали, а на виході диференціального підсилювача 12 результівний сигнал а дорівнюватиме нулю. При повороті прохідного якоря 1 навколо точки 0, наприклад, за годинною стрілкою на певний кут α≠0 на виходах обмоток магнітопроводів з котушками 2, 4 сигнали збільшуються, а на виходах обмоток магнітопроводів з котушками 3, 5 сигнали зменшуються, при цьому на виході диференціального підсилювача 12 результівний сигнал датчика α буде дорівнювати почетвереному значенню приросту сигналів кожного з магнітопроводів з котушками 2-5. При повороті прохідного якоря 1 навколо точки 0, наприклад, проти годинної стрілки на певний кут - α≠0 на виході обмоток магнітопроводів з котушками 3, 5 сигнали збільшуються, а на виході обмоток магнітопроводів з котушками 2, 4 сигнали зменшуються, при цьому на виході диференціального підсилювача 12 результівний сигнал датчика - α буде дорівнювати почетвереному значенню приросту сигналів кожного з магнітопроводів з котушками 2-5. Пропонована корисна модель забезпечить підвищення чутливості датчика та відсутність впливу коливань повітряних зазорів на результат вимірювання. ФОРМУЛА КОРИСНОЇМОДЕЛІ Індуктивний датчик, що містить плаский прохідний якір -подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками зв'язано з підсилювально-перетворювальними каналами, 1 UA 82630 U 5 який відрізняється тим, що застосовано додаткові два магнітопроводи з котушками, розташовані симетрично по інший бік прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками, при цьому магнітопроводи з котушками, розташовані на одних осях, через підсилювально-перетворювальні канали та суматор зв'язані з диференціальним підсилювачем. 2 UA 82630 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
