Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції

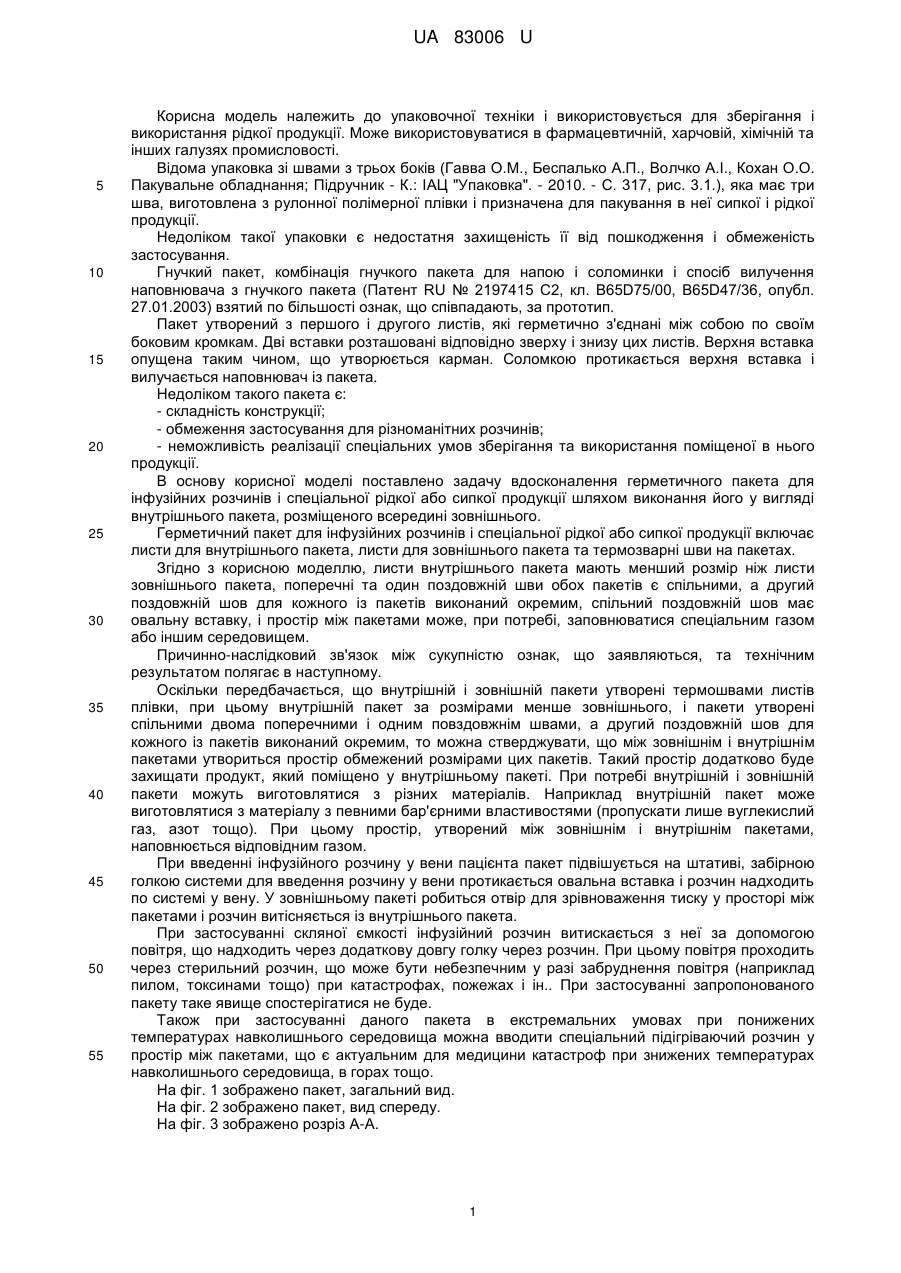

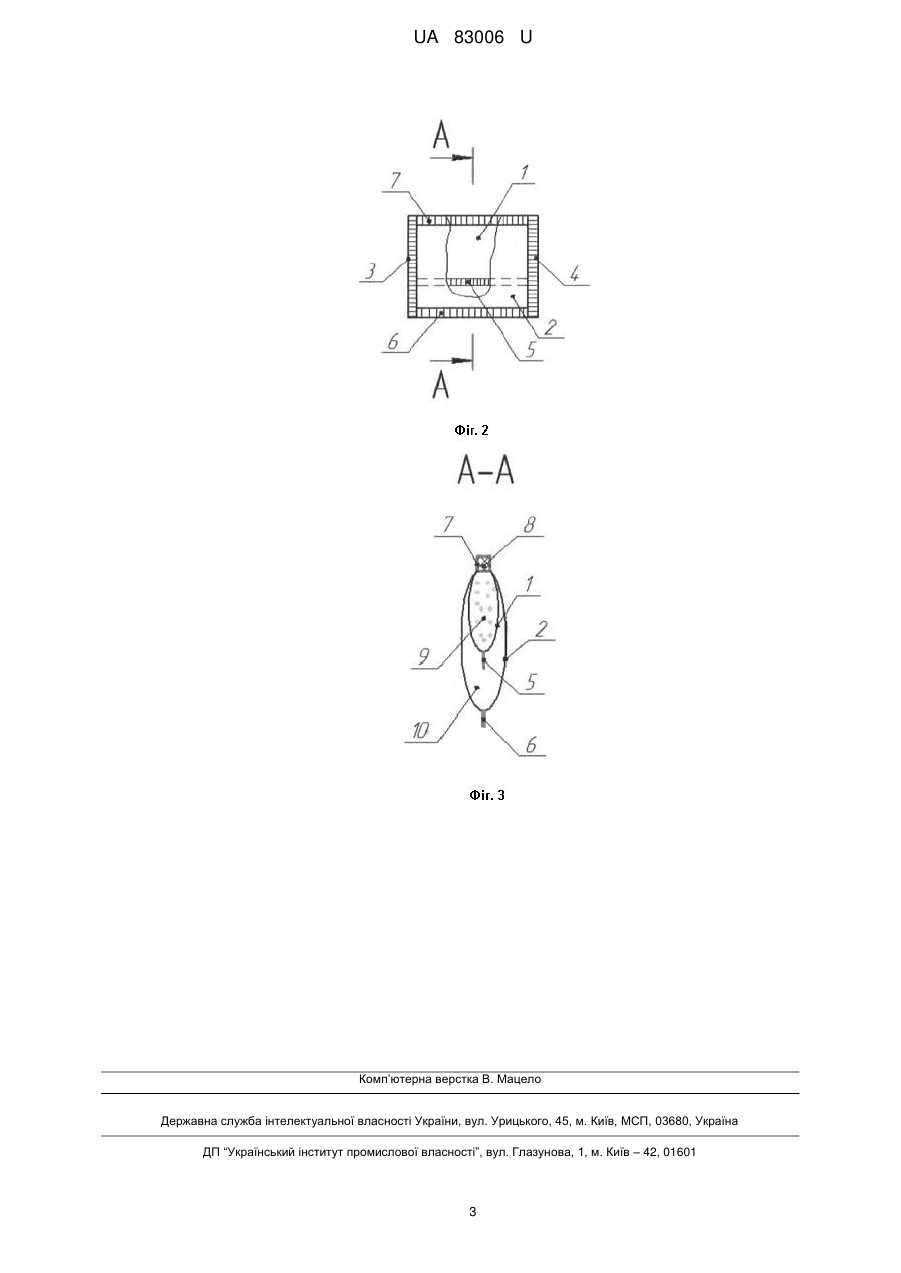

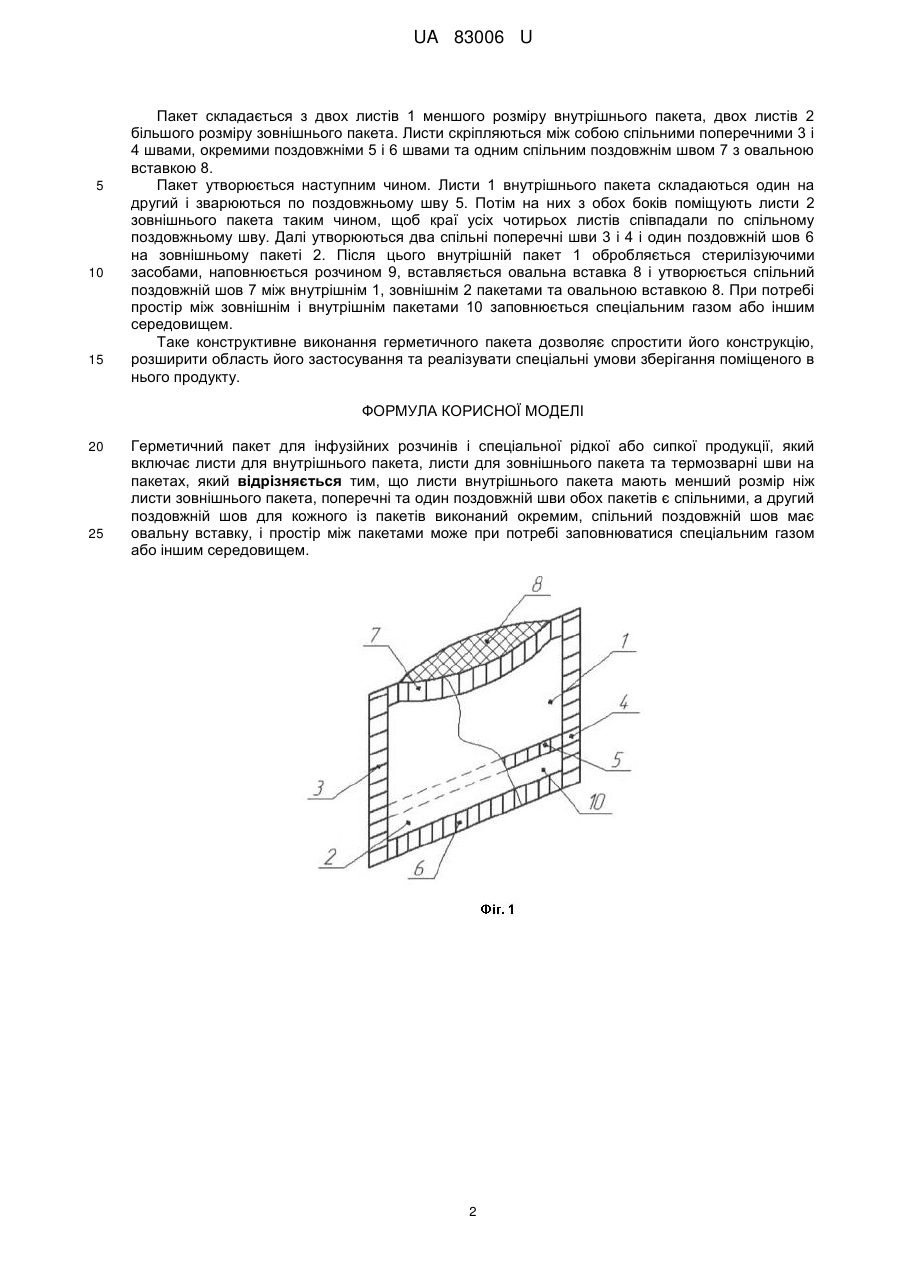

Реферат: Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах. Листи внутрішнього пакета мають менший розмір ніж листи зовнішнього пакета. Поперечні та один поздовжній шви обох пакетів є спільними. Другий поздовжній шов для кожного із пакетів виконаний окремим. Спільний поздовжній шов має овальну вставку, і простір між пакетами може при потребі заповнюватися спеціальним газом або іншим середовищем. UA 83006 U (12) UA 83006 U UA 83006 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до упаковочної техніки і використовується для зберігання і використання рідкої продукції. Може використовуватися в фармацевтичній, харчовій, хімічній та інших галузях промисловості. Відома упаковка зі швами з трьох боків (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник - К.: ІАЦ "Упаковка". - 2010. - С. 317, рис. 3.1.), яка має три шва, виготовлена з рулонної полімерної плівки і призначена для пакування в неї сипкої і рідкої продукції. Недоліком такої упаковки є недостатня захищеність її від пошкодження і обмеженість застосування. Гнучкий пакет, комбінація гнучкого пакета для напою і соломинки і спосіб вилучення наповнювача з гнучкого пакета (Патент RU № 2197415 С2, кл. B65D75/00, B65D47/36, опубл. 27.01.2003) взятий по більшості ознак, що співпадають, за прототип. Пакет утворений з першого і другого листів, які герметично з'єднані між собою по своїм боковим кромкам. Дві вставки розташовані відповідно зверху і знизу цих листів. Верхня вставка опущена таким чином, що утворюється карман. Соломкою протикається верхня вставка і вилучається наповнювач із пакета. Недоліком такого пакета є: - складність конструкції; - обмеження застосування для різноманітних розчинів; - неможливість реалізації спеціальних умов зберігання та використання поміщеної в нього продукції. В основу корисної моделі поставлено задачу вдосконалення герметичного пакета для інфузійних розчинів і спеціальної рідкої або сипкої продукції шляхом виконання його у вигляді внутрішнього пакета, розміщеного всередині зовнішнього. Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах. Згідно з корисною моделлю, листи внутрішнього пакета мають менший розмір ніж листи зовнішнього пакета, поперечні та один поздовжній шви обох пакетів є спільними, а другий поздовжній шов для кожного із пакетів виконаний окремим, спільний поздовжній шов має овальну вставку, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки передбачається, що внутрішній і зовнішній пакети утворені термошвами листів плівки, при цьому внутрішній пакет за розмірами менше зовнішнього, і пакети утворені спільними двома поперечними і одним повздовжнім швами, а другий поздовжній шов для кожного із пакетів виконаний окремим, то можна стверджувати, що між зовнішнім і внутрішнім пакетами утвориться простір обмежений розмірами цих пакетів. Такий простір додатково буде захищати продукт, який поміщено у внутрішньому пакеті. При потребі внутрішній і зовнішній пакети можуть виготовлятися з різних матеріалів. Наприклад внутрішній пакет може виготовлятися з матеріалу з певними бар'єрними властивостями (пропускати лише вуглекислий газ, азот тощо). При цьому простір, утворений між зовнішнім і внутрішнім пакетами, наповнюється відповідним газом. При введенні інфузійного розчину у вени пацієнта пакет підвішується на штативі, забірною голкою системи для введення розчину у вени протикається овальна вставка і розчин надходить по системі у вену. У зовнішньому пакеті робиться отвір для зрівноваження тиску у просторі між пакетами і розчин витісняється із внутрішнього пакета. При застосуванні скляної ємкості інфузійний розчин витискається з неї за допомогою повітря, що надходить через додаткову довгу голку через розчин. При цьому повітря проходить через стерильний розчин, що може бути небезпечним у разі забруднення повітря (наприклад пилом, токсинами тощо) при катастрофах, пожежах і ін.. При застосуванні запропонованого пакету таке явище спостерігатися не буде. Також при застосуванні даного пакета в екстремальних умовах при понижених температурах навколишнього середовища можна вводити спеціальний підігріваючий розчин у простір між пакетами, що є актуальним для медицини катастроф при знижених температурах навколишнього середовища, в горах тощо. На фіг. 1 зображено пакет, загальний вид. На фіг. 2 зображено пакет, вид спереду. На фіг. 3 зображено розріз А-А. 1 UA 83006 U 5 10 15 Пакет складається з двох листів 1 меншого розміру внутрішнього пакета, двох листів 2 більшого розміру зовнішнього пакета. Листи скріпляються між собою спільними поперечними 3 і 4 швами, окремими поздовжніми 5 і 6 швами та одним спільним поздовжнім швом 7 з овальною вставкою 8. Пакет утворюється наступним чином. Листи 1 внутрішнього пакета складаються один на другий і зварюються по поздовжньому шву 5. Потім на них з обох боків поміщують листи 2 зовнішнього пакета таким чином, щоб краї усіх чотирьох листів співпадали по спільному поздовжньому шву. Далі утворюються два спільні поперечні шви 3 і 4 і один поздовжній шов 6 на зовнішньому пакеті 2. Після цього внутрішній пакет 1 обробляється стерилізуючими засобами, наповнюється розчином 9, вставляється овальна вставка 8 і утворюється спільний поздовжній шов 7 між внутрішнім 1, зовнішнім 2 пакетами та овальною вставкою 8. При потребі простір між зовнішнім і внутрішнім пакетами 10 заповнюється спеціальним газом або іншим середовищем. Таке конструктивне виконання герметичного пакета дозволяє спростити його конструкцію, розширити область його застосування та реалізувати спеціальні умови зберігання поміщеного в нього продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції, який включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах, який відрізняється тим, що листи внутрішнього пакета мають менший розмір ніж листи зовнішнього пакета, поперечні та один поздовжній шви обох пакетів є спільними, а другий поздовжній шов для кожного із пакетів виконаний окремим, спільний поздовжній шов має овальну вставку, і простір між пакетами може при потребі заповнюватися спеціальним газом або іншим середовищем. 2 UA 83006 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
