Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції

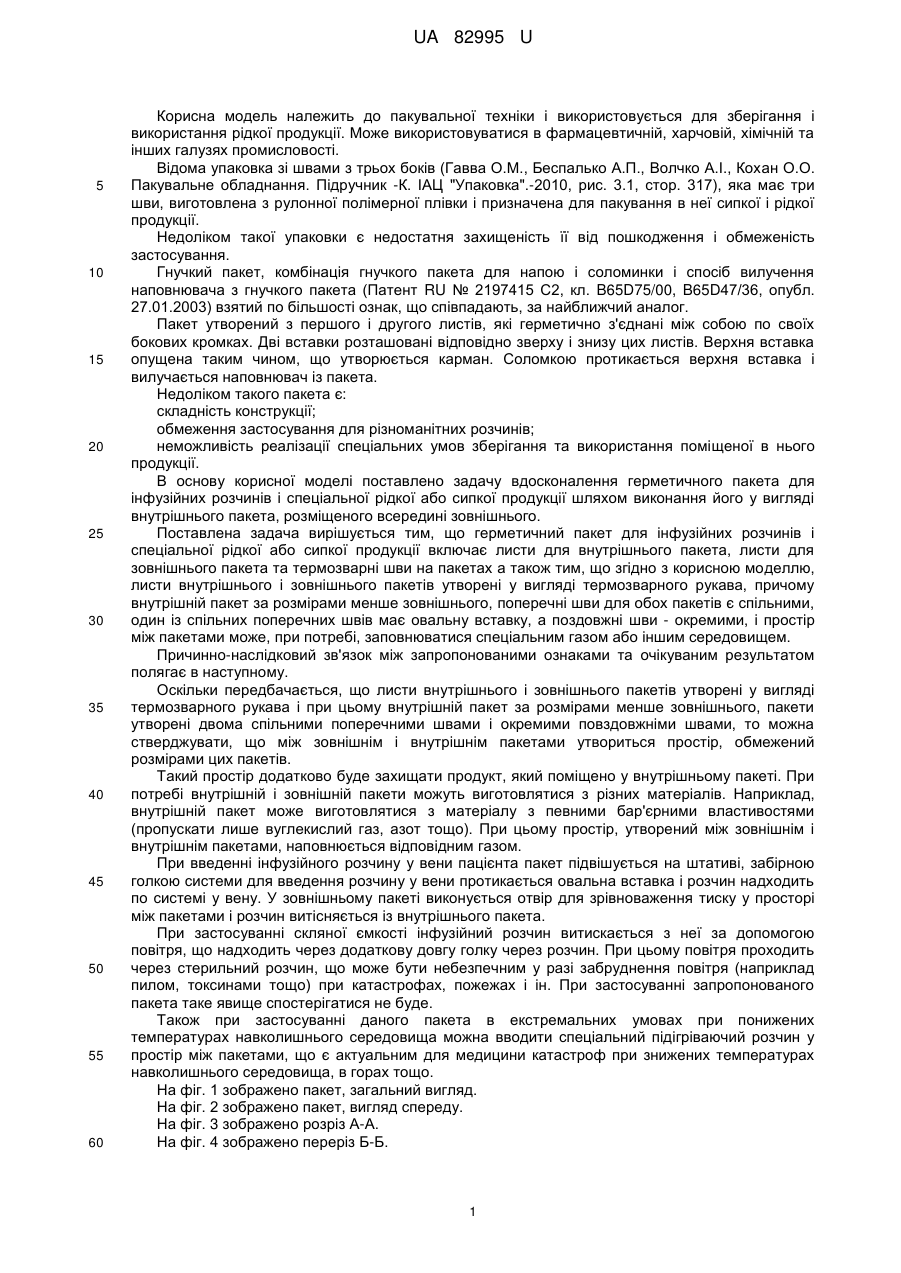

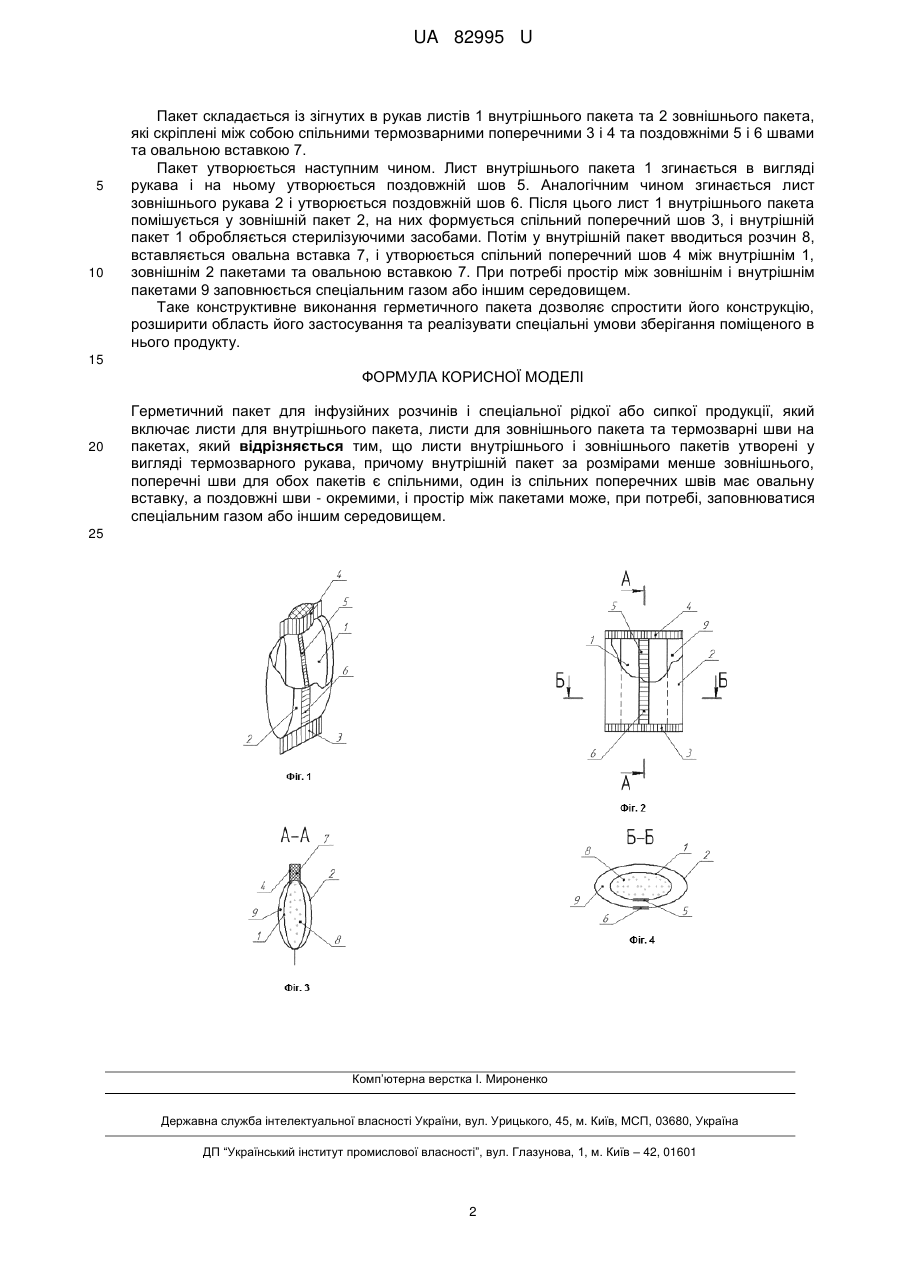

Реферат: Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета, термозварні шви. Листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава. Внутрішній пакет за розмірами менше зовнішнього. Поперечні шви для обох пакетів є спільними, а поздовжні окремими. Один із спільних поперечних швів має овальну вставку. Простір між пакетами може заповнюватися спеціальним газом або іншим середовищем. UA 82995 U (12) UA 82995 U UA 82995 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пакувальної техніки і використовується для зберігання і використання рідкої продукції. Може використовуватися в фармацевтичній, харчовій, хімічній та інших галузях промисловості. Відома упаковка зі швами з трьох боків (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання. Підручник -К. ІАЦ "Упаковка".-2010, рис. 3.1, стор. 317), яка має три шви, виготовлена з рулонної полімерної плівки і призначена для пакування в неї сипкої і рідкої продукції. Недоліком такої упаковки є недостатня захищеність її від пошкодження і обмеженість застосування. Гнучкий пакет, комбінація гнучкого пакета для напою і соломинки і спосіб вилучення наповнювача з гнучкого пакета (Патент RU № 2197415 С2, кл. B65D75/00, B65D47/36, опубл. 27.01.2003) взятий по більшості ознак, що співпадають, за найближчий аналог. Пакет утворений з першого і другого листів, які герметично з'єднані між собою по своїх бокових кромках. Дві вставки розташовані відповідно зверху і знизу цих листів. Верхня вставка опущена таким чином, що утворюється карман. Соломкою протикається верхня вставка і вилучається наповнювач із пакета. Недоліком такого пакета є: складність конструкції; обмеження застосування для різноманітних розчинів; неможливість реалізації спеціальних умов зберігання та використання поміщеної в нього продукції. В основу корисної моделі поставлено задачу вдосконалення герметичного пакета для інфузійних розчинів і спеціальної рідкої або сипкої продукції шляхом виконання його у вигляді внутрішнього пакета, розміщеного всередині зовнішнього. Поставлена задача вирішується тим, що герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах а також тим, що згідно з корисною моделлю, листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава, причому внутрішній пакет за розмірами менше зовнішнього, поперечні шви для обох пакетів є спільними, один із спільних поперечних швів має овальну вставку, а поздовжні шви - окремими, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки передбачається, що листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава і при цьому внутрішній пакет за розмірами менше зовнішнього, пакети утворені двома спільними поперечними швами і окремими повздовжніми швами, то можна стверджувати, що між зовнішнім і внутрішнім пакетами утвориться простір, обмежений розмірами цих пакетів. Такий простір додатково буде захищати продукт, який поміщено у внутрішньому пакеті. При потребі внутрішній і зовнішній пакети можуть виготовлятися з різних матеріалів. Наприклад, внутрішній пакет може виготовлятися з матеріалу з певними бар'єрними властивостями (пропускати лише вуглекислий газ, азот тощо). При цьому простір, утворений між зовнішнім і внутрішнім пакетами, наповнюється відповідним газом. При введенні інфузійного розчину у вени пацієнта пакет підвішується на штативі, забірною голкою системи для введення розчину у вени протикається овальна вставка і розчин надходить по системі у вену. У зовнішньому пакеті виконується отвір для зрівноваження тиску у просторі між пакетами і розчин витісняється із внутрішнього пакета. При застосуванні скляної ємкості інфузійний розчин витискається з неї за допомогою повітря, що надходить через додаткову довгу голку через розчин. При цьому повітря проходить через стерильний розчин, що може бути небезпечним у разі забруднення повітря (наприклад пилом, токсинами тощо) при катастрофах, пожежах і ін. При застосуванні запропонованого пакета таке явище спостерігатися не буде. Також при застосуванні даного пакета в екстремальних умовах при понижених температурах навколишнього середовища можна вводити спеціальний підігріваючий розчин у простір між пакетами, що є актуальним для медицини катастроф при знижених температурах навколишнього середовища, в горах тощо. На фіг. 1 зображено пакет, загальний вигляд. На фіг. 2 зображено пакет, вигляд спереду. На фіг. 3 зображено розріз А-А. На фіг. 4 зображено переріз Б-Б. 1 UA 82995 U 5 10 Пакет складається із зігнутих в рукав листів 1 внутрішнього пакета та 2 зовнішнього пакета, які скріплені між собою спільними термозварними поперечними 3 і 4 та поздовжніми 5 і 6 швами та овальною вставкою 7. Пакет утворюється наступним чином. Лист внутрішнього пакета 1 згинається в вигляді рукава і на ньому утворюється поздовжній шов 5. Аналогічним чином згинається лист зовнішнього рукава 2 і утворюється поздовжній шов 6. Після цього лист 1 внутрішнього пакета помішується у зовнішній пакет 2, на них формується спільний поперечний шов 3, і внутрішній пакет 1 обробляється стерилізуючими засобами. Потім у внутрішній пакет вводиться розчин 8, вставляється овальна вставка 7, і утворюється спільний поперечний шов 4 між внутрішнім 1, зовнішнім 2 пакетами та овальною вставкою 7. При потребі простір між зовнішнім і внутрішнім пакетами 9 заповнюється спеціальним газом або іншим середовищем. Таке конструктивне виконання герметичного пакета дозволяє спростити його конструкцію, розширити область його застосування та реалізувати спеціальні умови зберігання поміщеного в нього продукту. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції, який включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах, який відрізняється тим, що листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава, причому внутрішній пакет за розмірами менше зовнішнього, поперечні шви для обох пакетів є спільними, один із спільних поперечних швів має овальну вставку, а поздовжні шви - окремими, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. 25 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
