Шахтний світлодіодний світильник

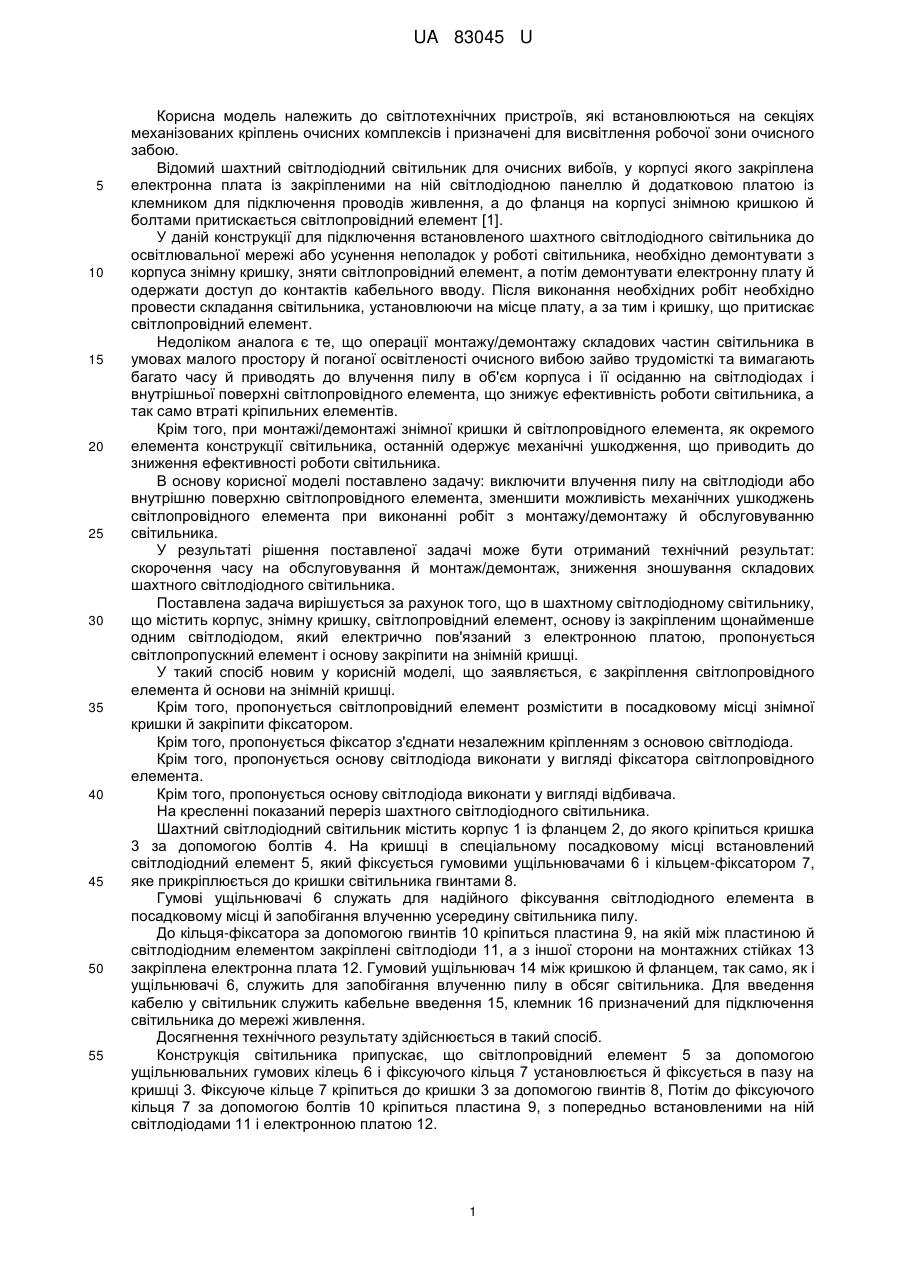

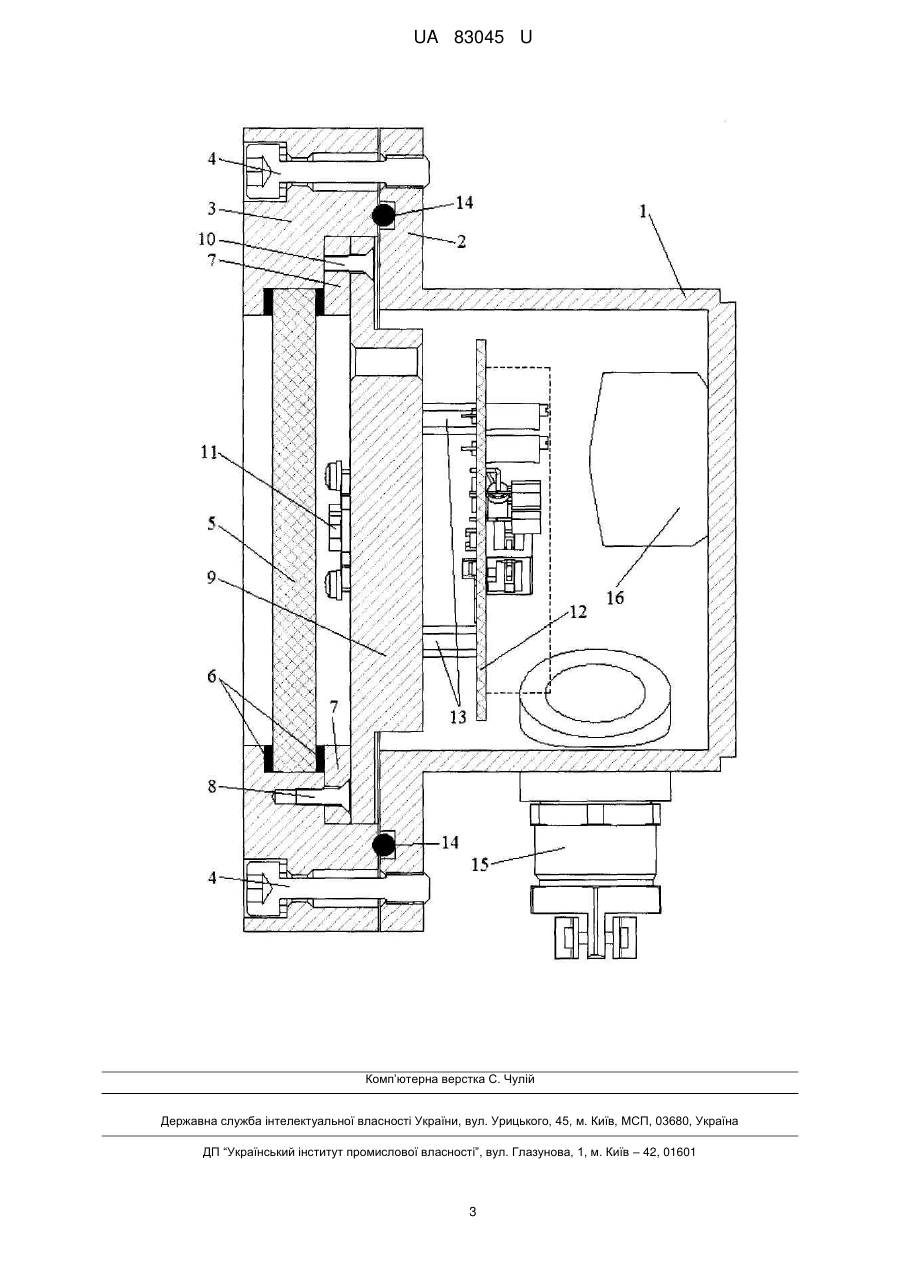

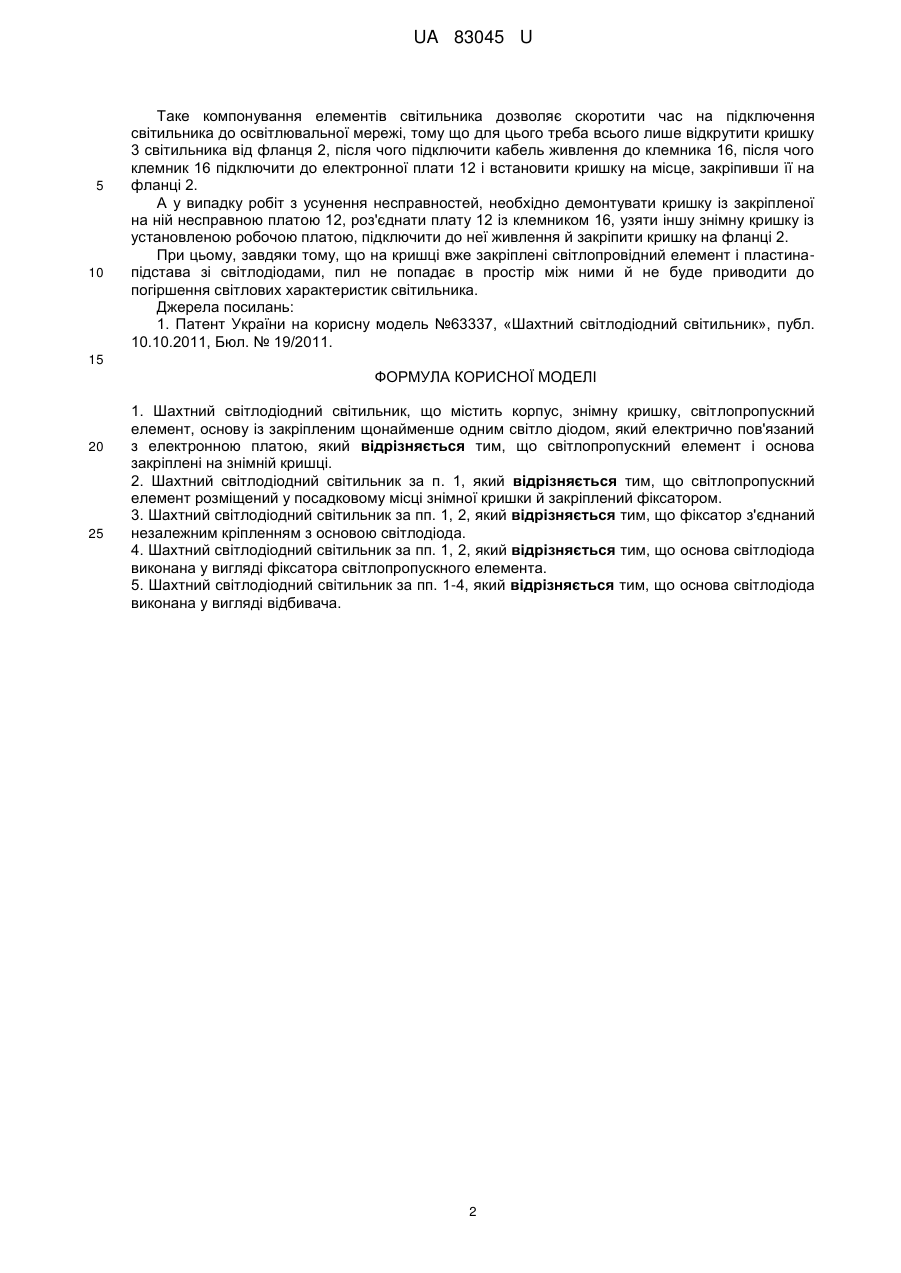

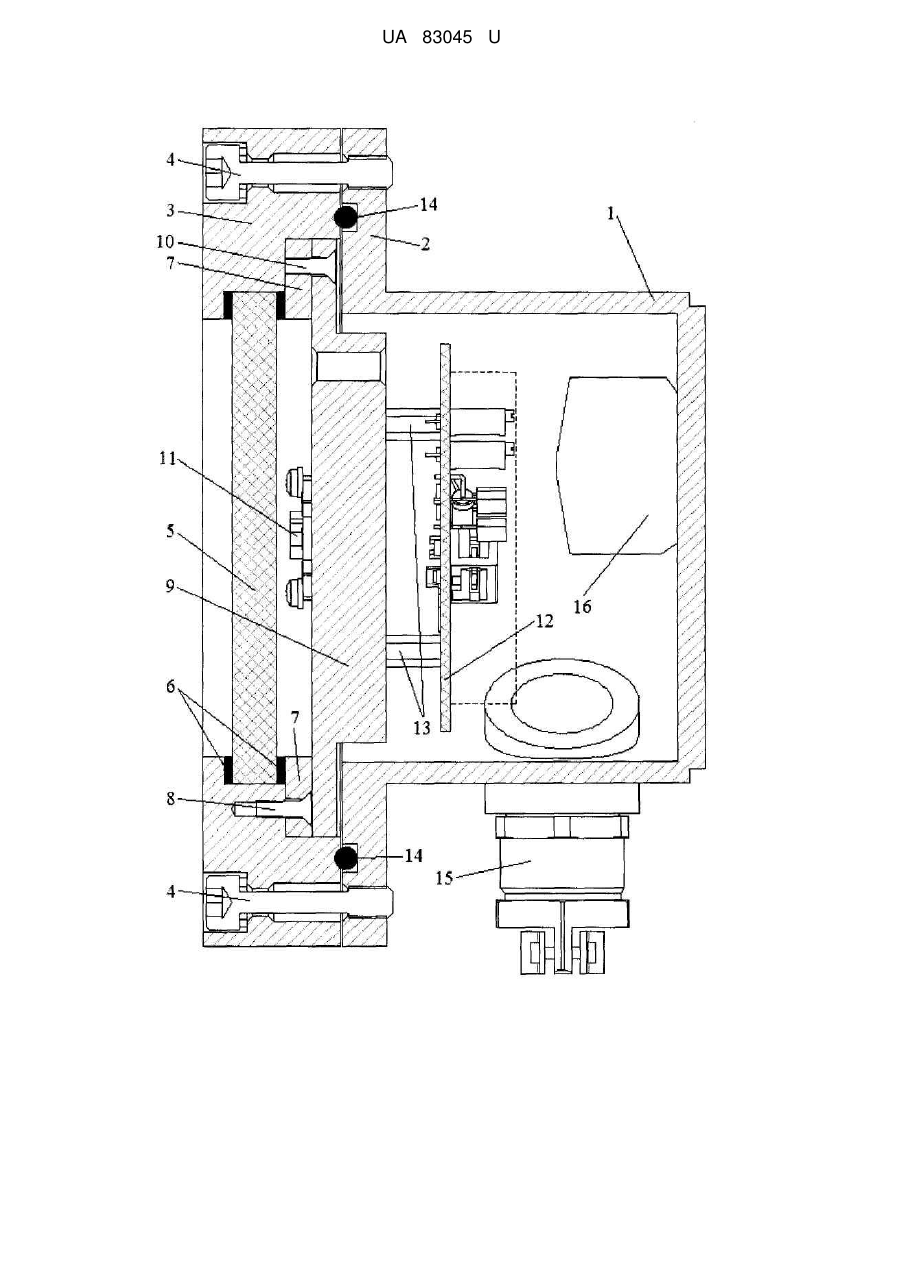

Реферат: Шахтний світлодіодний світильник містить корпус, знімну кришку, світлопропускний елемент, основу із закріпленим щонайменше одним світло діодом, який електрично пов'язаний з електронною платою. Світлопропускний елемент і основа закріплені на знімній кришці. UA 83045 U (12) UA 83045 U UA 83045 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до світлотехнічних пристроїв, які встановлюються на секціях механізованих кріплень очисних комплексів і призначені для висвітлення робочої зони очисного забою. Відомий шахтний світлодіодний світильник для очисних вибоїв, у корпусі якого закріплена електронна плата із закріпленими на ній світлодіодною панеллю й додатковою платою із клемником для підключення проводів живлення, а до фланця на корпусі знімною кришкою й болтами притискається світлопровідний елемент [1]. У даній конструкції для підключення встановленого шахтного світлодіодного світильника до освітлювальної мережі або усунення неполадок у роботі світильника, необхідно демонтувати з корпуса знімну кришку, зняти світлопровідний елемент, а потім демонтувати електронну плату й одержати доступ до контактів кабельного вводу. Після виконання необхідних робіт необхідно провести складання світильника, установлюючи на місце плату, а за тим і кришку, що притискає світлопровідний елемент. Недоліком аналога є те, що операції монтажу/демонтажу складових частин світильника в умовах малого простору й поганої освітленості очисного вибою зайво трудомісткі та вимагають багато часу й приводять до влучення пилу в об'єм корпуса і її осіданню на світлодіодах і внутрішньої поверхні світлопровідного елемента, що знижує ефективність роботи світильника, а так само втраті кріпильних елементів. Крім того, при монтажі/демонтажі знімної кришки й світлопровідного елемента, як окремого елемента конструкції світильника, останній одержує механічні ушкодження, що приводить до зниження ефективності роботи світильника. В основу корисної моделі поставлено задачу: виключити влучення пилу на світлодіоди або внутрішню поверхню світлопровідного елемента, зменшити можливість механічних ушкоджень світлопровідного елемента при виконанні робіт з монтажу/демонтажу й обслуговуванню світильника. У результаті рішення поставленої задачі може бути отриманий технічний результат: скорочення часу на обслуговування й монтаж/демонтаж, зниження зношування складових шахтного світлодіодного світильника. Поставлена задача вирішується за рахунок того, що в шахтному світлодіодному світильнику, що містить корпус, знімну кришку, світлопровідний елемент, основу із закріпленим щонайменше одним світлодіодом, який електрично пов'язаний з електронною платою, пропонується світлопропускний елемент і основу закріпити на знімній кришці. У такий спосіб новим у корисній моделі, що заявляється, є закріплення світлопровідного елемента й основи на знімній кришці. Крім того, пропонується світлопровідний елемент розмістити в посадковому місці знімної кришки й закріпити фіксатором. Крім того, пропонується фіксатор з'єднати незалежним кріпленням з основою світлодіода. Крім того, пропонується основу світлодіода виконати у вигляді фіксатора світлопровідного елемента. Крім того, пропонується основу світлодіода виконати у вигляді відбивача. На кресленні показаний переріз шахтного світлодіодного світильника. Шахтний світлодіодний світильник містить корпус 1 із фланцем 2, до якого кріпиться кришка 3 за допомогою болтів 4. На кришці в спеціальному посадковому місці встановлений світлодіодний елемент 5, який фіксується гумовими ущільнювачами 6 і кільцем-фіксатором 7, яке прикріплюється до кришки світильника гвинтами 8. Гумові ущільнювачі 6 служать для надійного фіксування світлодіодного елемента в посадковому місці й запобігання влученню усередину світильника пилу. До кільця-фіксатора за допомогою гвинтів 10 кріпиться пластина 9, на якій між пластиною й світлодіодним елементом закріплені світлодіоди 11, а з іншої сторони на монтажних стійках 13 закріплена електронна плата 12. Гумовий ущільнювач 14 між кришкою й фланцем, так само, як і ущільнювачі 6, служить для запобігання влученню пилу в обсяг світильника. Для введення кабелю у світильник служить кабельне введення 15, клемник 16 призначений для підключення світильника до мережі живлення. Досягнення технічного результату здійснюється в такий спосіб. Конструкція світильника припускає, що світлопровідний елемент 5 за допомогою ущільнювальних гумових кілець 6 і фіксуючого кільця 7 установлюється й фіксується в пазу на кришці 3. Фіксуюче кільце 7 кріпиться до кришки 3 за допомогою гвинтів 8, Потім до фіксуючого кільця 7 за допомогою болтів 10 кріпиться пластина 9, з попередньо встановленими на ній світлодіодами 11 і електронною платою 12. 1 UA 83045 U 5 10 Таке компонування елементів світильника дозволяє скоротити час на підключення світильника до освітлювальної мережі, тому що для цього треба всього лише відкрутити кришку 3 світильника від фланця 2, після чого підключити кабель живлення до клемника 16, після чого клемник 16 підключити до електронної плати 12 і встановити кришку на місце, закріпивши її на фланці 2. А у випадку робіт з усунення несправностей, необхідно демонтувати кришку із закріпленої на ній несправною платою 12, роз'єднати плату 12 із клемником 16, узяти іншу знімну кришку із установленою робочою платою, підключити до неї живлення й закріпити кришку на фланці 2. При цьому, завдяки тому, що на кришці вже закріплені світлопровідний елемент і пластинапідстава зі світлодіодами, пил не попадає в простір між ними й не буде приводити до погіршення світлових характеристик світильника. Джерела посилань: 1. Патент України на корисну модель №63337, «Шахтний світлодіодний світильник», публ. 10.10.2011, Бюл. № 19/2011. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Шахтний світлодіодний світильник, що містить корпус, знімну кришку, світлопропускний елемент, основу із закріпленим щонайменше одним світло діодом, який електрично пов'язаний з електронною платою, який відрізняється тим, що світлопропускний елемент і основа закріплені на знімній кришці. 2. Шахтний світлодіодний світильник за п. 1, який відрізняється тим, що світлопропускний елемент розміщений у посадковому місці знімної кришки й закріплений фіксатором. 3. Шахтний світлодіодний світильник за пп. 1, 2, який відрізняється тим, що фіксатор з'єднаний незалежним кріпленням з основою світлодіода. 4. Шахтний світлодіодний світильник за пп. 1, 2, який відрізняється тим, що основа світлодіода виконана у вигляді фіксатора світлопропускного елемента. 5. Шахтний світлодіодний світильник за пп. 1-4, який відрізняється тим, що основа світлодіода виконана у вигляді відбивача. 2 UA 83045 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
