Шахтний світлодіодний світильник
Номер патенту: 63337
Опубліковано: 10.10.2011
Автори: Кудлай Роман Анатолійович, Стаднік Микола Іванович, Мезніков Артур Володимирович
Формула / Реферат
1. Шахтний світлодіодний світильник, який містить корпус зі світлопропускальним елементом, світлодіоди й електронну схему, розміщені усередині корпусу, при цьому електронна схема виконана у вигляді друкованої плати, а елементи електронної схеми містять у собі клемник для підключення кабелю живлення світильника, який відрізняється тим, що елементи електронної схеми залито ізоляційним матеріалом, наприклад епоксидним компаундом.
2. Світильник за п. 1, який відрізняється тим, що він оснащений додатковою друкованою платою, а клемник установлений на цій додатковій друкованій платі.
Текст

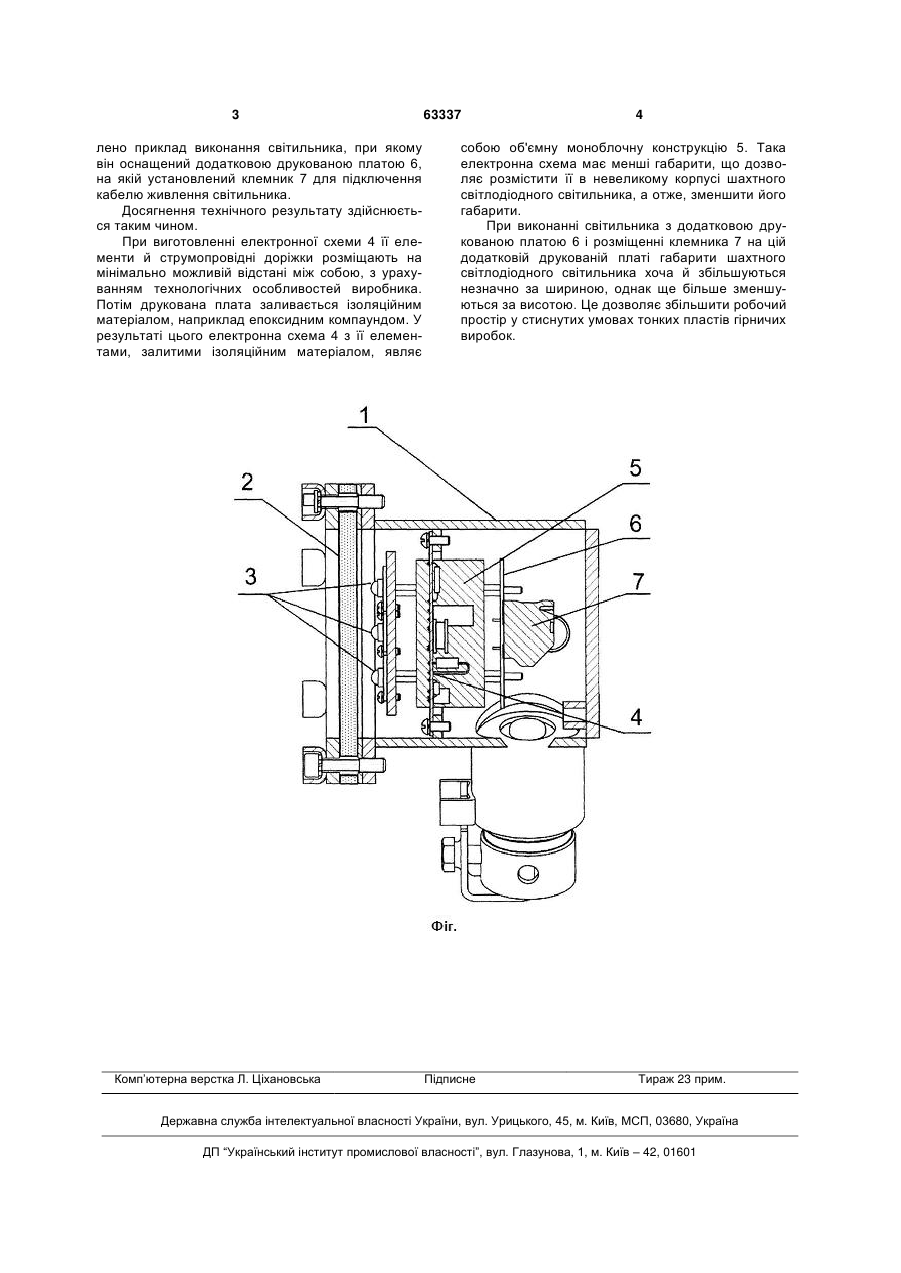

1. Шахтний світлодіодний світильник, який містить корпус зі світлопропускальним елементом, світлодіоди й електронну схему, розміщені усере 3 лено приклад виконання світильника, при якому він оснащений додатковою друкованою платою 6, на якій установлений клемник 7 для підключення кабелю живлення світильника. Досягнення технічного результату здійснюється таким чином. При виготовленні електронної схеми 4 її елементи й струмопровідні доріжки розміщають на мінімально можливій відстані між собою, з урахуванням технологічних особливостей виробника. Потім друкована плата заливається ізоляційним матеріалом, наприклад епоксидним компаундом. У результаті цього електронна схема 4 з її елементами, залитими ізоляційним матеріалом, являє Комп’ютерна верстка Л. Ціхановська 63337 4 собою об'ємну моноблочну конструкцію 5. Така електронна схема має менші габарити, що дозволяє розмістити її в невеликому корпусі шахтного світлодіодного світильника, а отже, зменшити його габарити. При виконанні світильника з додатковою друкованою платою 6 і розміщенні клемника 7 на цій додатковій друкованій платі габарити шахтного світлодіодного світильника хоча й збільшуються незначно за шириною, однак ще більше зменшуються за висотою. Це дозволяє збільшити робочий простір у стиснутих умовах тонких пластів гірничих виробок. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPit led lamp
Автори англійськоюKudlai Roman Anatoliiovych, Meznikov Artur Volodymyrovych, Stadnik Mykola Ivanovych
Назва патенту російськоюШахтный светодиодный светильник
Автори російськоюКудлай Роман Анатольевич, Мезников Артур Владимирович, Стадник Николай Иванович
МПК / Мітки
МПК: F21S 2/00
Мітки: світлодіодний, світильник, шахтній
