Збірно-розбірний станок для утримання свиноматки і поросят

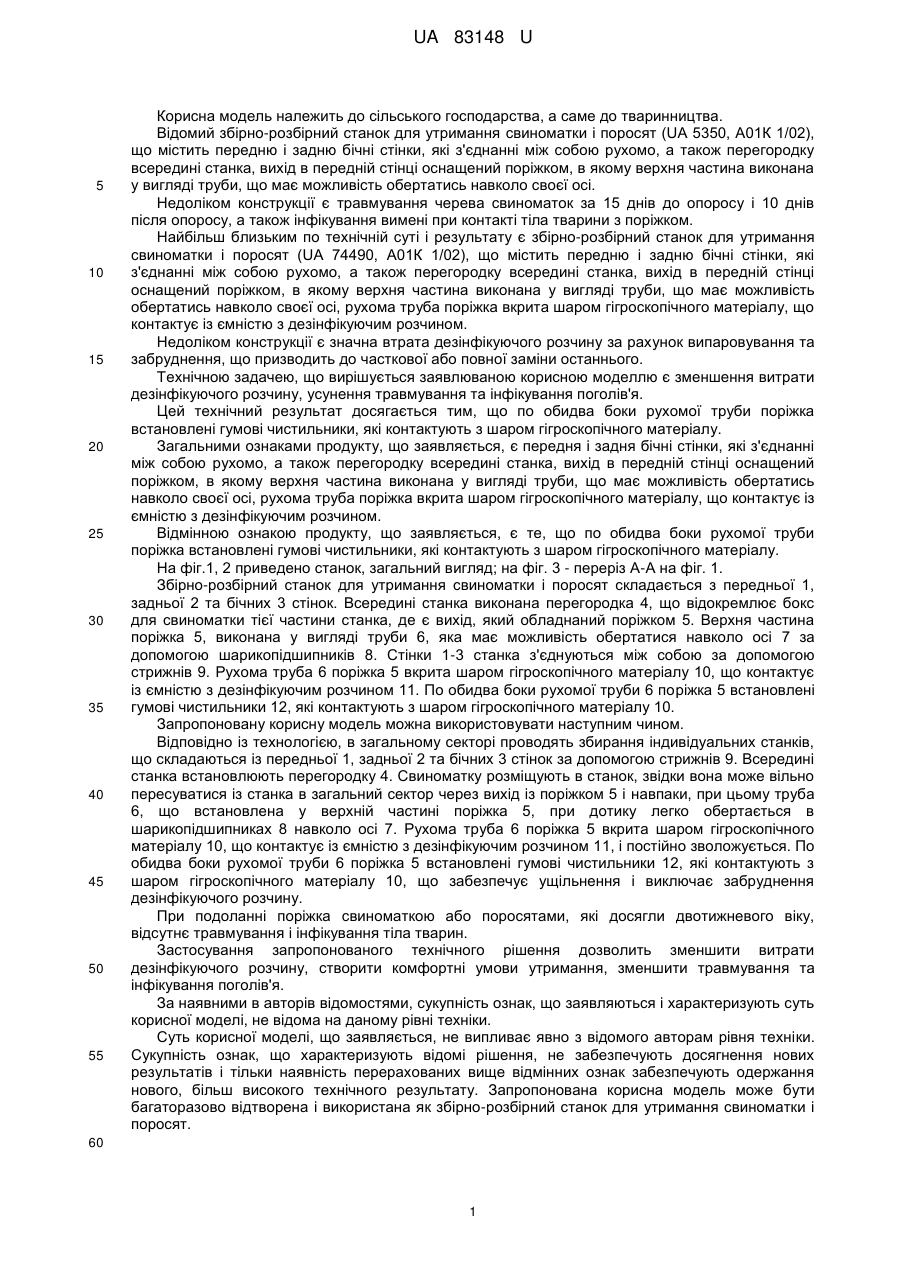

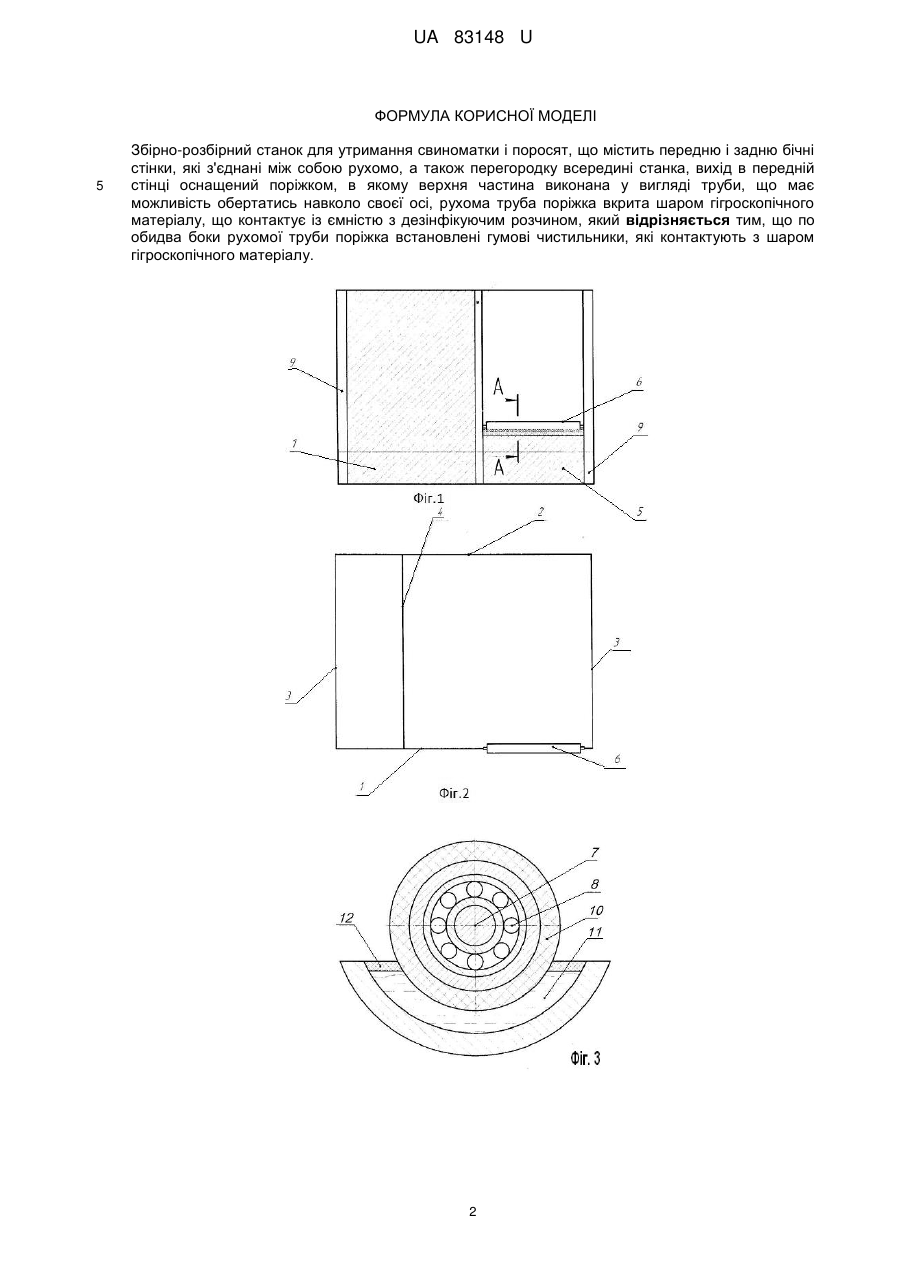

Реферат: Збірно-розбірний станок для утримання свиноматки і поросят містить передню і задню бічні стінки, які з'єднанні між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі. Рухома труба поріжка вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином. По обидва боки рухомої труби поріжка встановлені гумові чистильники, які контактують з шаром гігроскопічного матеріалу. UA 83148 U (54) ЗБІРНО-РОЗБІРНИЙ СТАНОК ДЛЯ УТРИМАННЯ СВИНОМАТКИ І ПОРОСЯТ UA 83148 U UA 83148 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до тваринництва. Відомий збірно-розбірний станок для утримання свиноматки і поросят (UA 5350, А01К 1/02), що містить передню і задню бічні стінки, які з'єднанні між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі. Недоліком конструкції є травмування черева свиноматок за 15 днів до опоросу і 10 днів після опоросу, а також інфікування вимені при контакті тіла тварини з поріжком. Найбільш близьким по технічній суті і результату є збірно-розбірний станок для утримання свиноматки і поросят (UA 74490, А01К 1/02), що містить передню і задню бічні стінки, які з'єднанні між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі, рухома труба поріжка вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином. Недоліком конструкції є значна втрата дезінфікуючого розчину за рахунок випаровування та забруднення, що призводить до часткової або повної заміни останнього. Технічною задачею, що вирішується заявлюваною корисною моделлю є зменшення витрати дезінфікуючого розчину, усунення травмування та інфікування поголів'я. Цей технічний результат досягається тим, що по обидва боки рухомої труби поріжка встановлені гумові чистильники, які контактують з шаром гігроскопічного матеріалу. Загальними ознаками продукту, що заявляється, є передня і задня бічні стінки, які з'єднанні між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі, рухома труба поріжка вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином. Відмінною ознакою продукту, що заявляється, є те, що по обидва боки рухомої труби поріжка встановлені гумові чистильники, які контактують з шаром гігроскопічного матеріалу. На фіг.1, 2 приведено станок, загальний вигляд; на фіг. 3 - переріз А-А на фіг. 1. Збірно-розбірний станок для утримання свиноматки і поросят складається з передньої 1, задньої 2 та бічних 3 стінок. Всередині станка виконана перегородка 4, що відокремлює бокс для свиноматки тієї частини станка, де є вихід, який обладнаний поріжком 5. Верхня частина поріжка 5, виконана у вигляді труби 6, яка має можливість обертатися навколо осі 7 за допомогою шарикопідшипників 8. Стінки 1-3 станка з'єднуються між собою за допомогою стрижнів 9. Рухома труба 6 поріжка 5 вкрита шаром гігроскопічного матеріалу 10, що контактує із ємністю з дезінфікуючим розчином 11. По обидва боки рухомої труби 6 поріжка 5 встановлені гумові чистильники 12, які контактують з шаром гігроскопічного матеріалу 10. Запропоновану корисну модель можна використовувати наступним чином. Відповідно із технологією, в загальному секторі проводять збирання індивідуальних станків, що складаються із передньої 1, задньої 2 та бічних 3 стінок за допомогою стрижнів 9. Всередині станка встановлюють перегородку 4. Свиноматку розміщують в станок, звідки вона може вільно пересуватися із станка в загальний сектор через вихід із поріжком 5 і навпаки, при цьому труба 6, що встановлена у верхній частині поріжка 5, при дотику легко обертається в шарикопідшипниках 8 навколо осі 7. Рухома труба 6 поріжка 5 вкрита шаром гігроскопічного матеріалу 10, що контактує із ємністю з дезінфікуючим розчином 11, і постійно зволожується. По обидва боки рухомої труби 6 поріжка 5 встановлені гумові чистильники 12, які контактують з шаром гігроскопічного матеріалу 10, що забезпечує ущільнення і виключає забруднення дезінфікуючого розчину. При подоланні поріжка свиноматкою або поросятами, які досягли двотижневого віку, відсутнє травмування і інфікування тіла тварин. Застосування запропонованого технічного рішення дозволить зменшити витрати дезінфікуючого розчину, створити комфортні умови утримання, зменшити травмування та інфікування поголів'я. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як збірно-розбірний станок для утримання свиноматки і поросят. 60 1 UA 83148 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Збірно-розбірний станок для утримання свиноматки і поросят, що містить передню і задню бічні стінки, які з'єднані між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі, рухома труба поріжка вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином, який відрізняється тим, що по обидва боки рухомої труби поріжка встановлені гумові чистильники, які контактують з шаром гігроскопічного матеріалу. 2 UA 83148 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
