Пристрій для видалення гною
Номер патенту: 83149
Опубліковано: 27.08.2013
Автори: Пугач Андрій Миколайович, Бондарчук Наталія Володимирівна
Формула / Реферат
Пристрій для видалення гною, що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу, фрезерний барабан, виконаний з набору дисків з зубами, який відрізняється тим, що профіль зубів фрезерного барабана виконано за геометричною кривою типу Локон Аньєзі за рівнянням (х2-а2)у-а3=0.
Текст

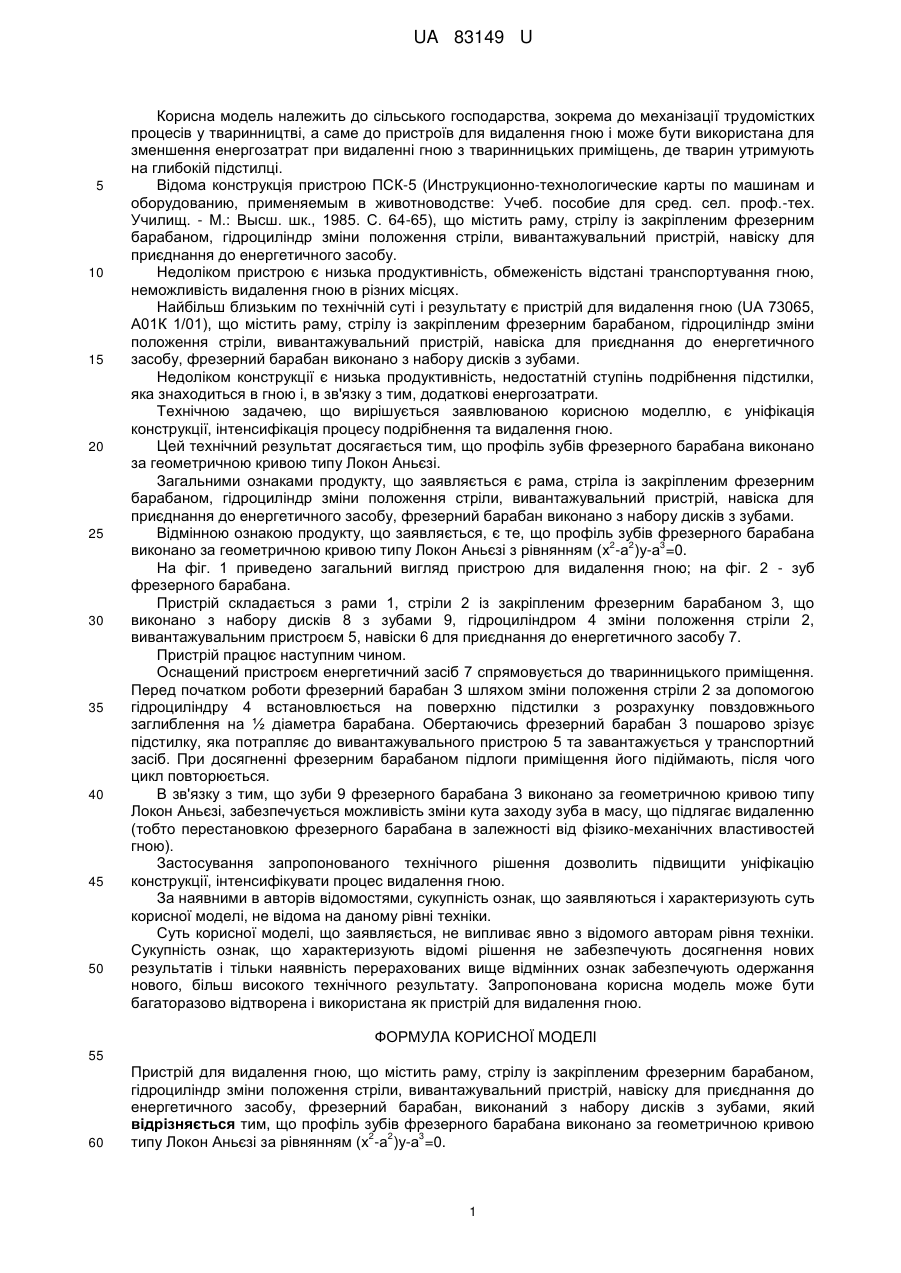

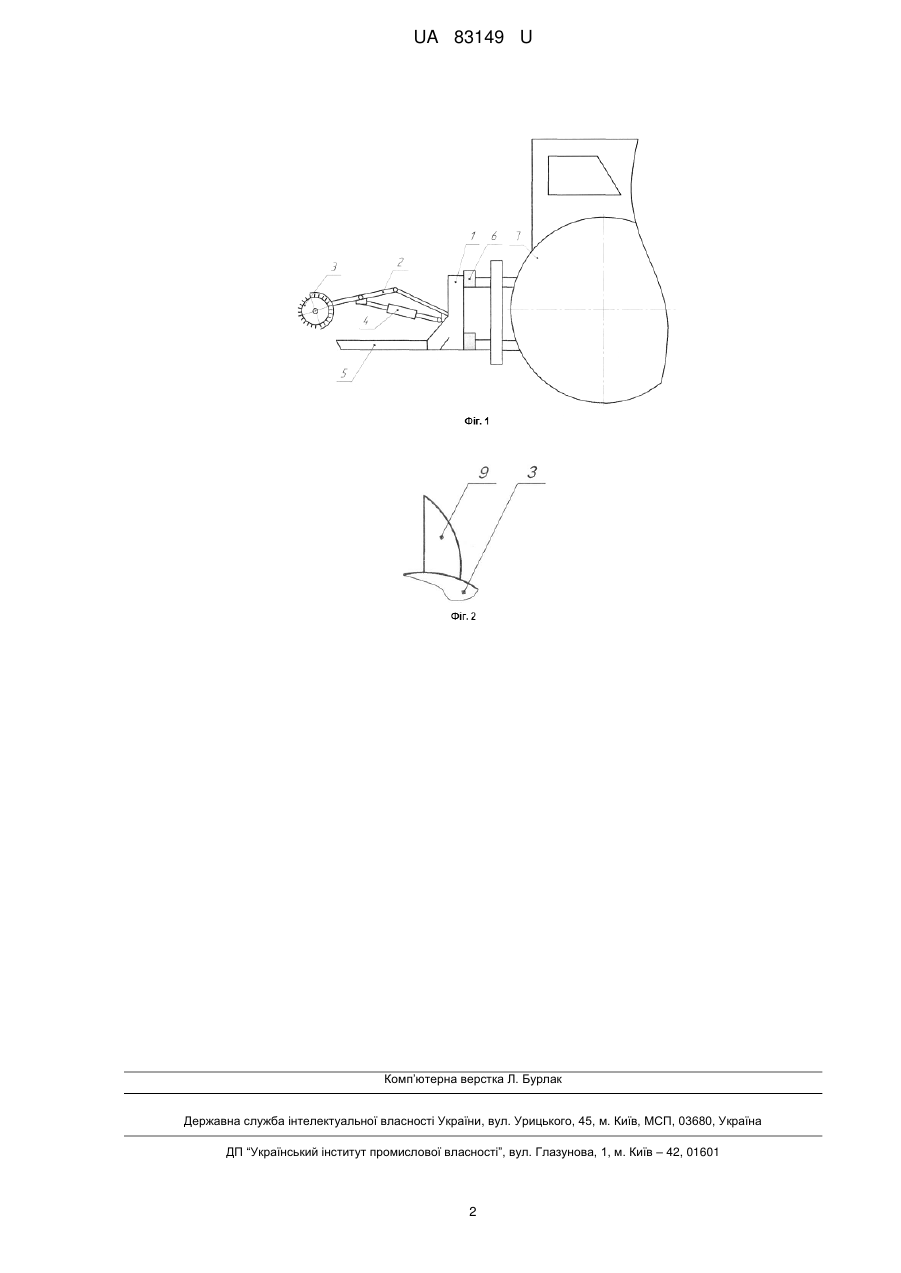

Реферат: Пристрій для видалення гною містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу. Фрезерний барабан виконано з набору дисків з зубами. Профіль зубів 2 2 фрезерного барабана виконано за геометричною кривою типу Локон Аньєзі з рівнянням (х -а )у3 а =0. UA 83149 U (54) ПРИСТРІЙ ДЛЯ ВИДАЛЕННЯ ГНОЮ UA 83149 U UA 83149 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до механізації трудомістких процесів у тваринництві, а саме до пристроїв для видалення гною і може бути використана для зменшення енергозатрат при видаленні гною з тваринницьких приміщень, де тварин утримують на глибокій підстилці. Відома конструкція пристрою ПСК-5 (Инструкционно-технологические карты по машинам и оборудованию, применяемым в животноводстве: Учеб. пособие для сред. сел. проф.-тех. Училищ. - М.: Высш. шк., 1985. С. 64-65), що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу. Недоліком пристрою є низька продуктивність, обмеженість відстані транспортування гною, неможливість видалення гною в різних місцях. Найбільш близьким по технічній суті і результату є пристрій для видалення гною (UA 73065, А01К 1/01), що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіска для приєднання до енергетичного засобу, фрезерний барабан виконано з набору дисків з зубами. Недоліком конструкції є низька продуктивність, недостатній ступінь подрібнення підстилки, яка знаходиться в гною і, в зв'язку з тим, додаткові енергозатрати. Технічною задачею, що вирішується заявлюваною корисною моделлю, є уніфікація конструкції, інтенсифікація процесу подрібнення та видалення гною. Цей технічний результат досягається тим, що профіль зубів фрезерного барабана виконано за геометричною кривою типу Локон Аньєзі. Загальними ознаками продукту, що заявляється є рама, стріла із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіска для приєднання до енергетичного засобу, фрезерний барабан виконано з набору дисків з зубами. Відмінною ознакою продукту, що заявляється, є те, що профіль зубів фрезерного барабана 2 2 3 виконано за геометричною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. На фіг. 1 приведено загальний вигляд пристрою для видалення гною; на фіг. 2 - зуб фрезерного барабана. Пристрій складається з рами 1, стріли 2 із закріпленим фрезерним барабаном 3, що виконано з набору дисків 8 з зубами 9, гідроциліндром 4 зміни положення стріли 2, вивантажувальним пристроєм 5, навіски 6 для приєднання до енергетичного засобу 7. Пристрій працює наступним чином. Оснащений пристроєм енергетичний засіб 7 спрямовується до тваринницького приміщення. Перед початком роботи фрезерний барабан З шляхом зміни положення стріли 2 за допомогою гідроциліндру 4 встановлюється на поверхню підстилки з розрахунку повздовжнього заглиблення на ½ діаметра барабана. Обертаючись фрезерний барабан 3 пошарово зрізує підстилку, яка потрапляє до вивантажувального пристрою 5 та завантажується у транспортний засіб. При досягненні фрезерним барабаном підлоги приміщення його підіймають, після чого цикл повторюється. В зв'язку з тим, що зуби 9 фрезерного барабана 3 виконано за геометричною кривою типу Локон Аньєзі, забезпечується можливість зміни кута заходу зуба в масу, що підлягає видаленню (тобто перестановкою фрезерного барабана в залежності від фізико-механічних властивостей гною). Застосування запропонованого технічного рішення дозволить підвищити уніфікацію конструкції, інтенсифікувати процес видалення гною. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для видалення гною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для видалення гною, що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу, фрезерний барабан, виконаний з набору дисків з зубами, який відрізняється тим, що профіль зубів фрезерного барабана виконано за геометричною кривою 2 2 3 типу Локон Аньєзі за рівнянням (х -а )у-а =0. 1 UA 83149 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for removing manure
Автори англійськоюPuhach Andrii Mykolaiovych, Bondarchuk Natalia Volodymyrivna
Назва патенту російськоюУстройство для удаления навоза
Автори російськоюПугач Андрей Николаевич, Бондарчук Наталья Владимировна
МПК / Мітки
МПК: A01K 1/01
Мітки: пристрій, гною, видалення
