Спосіб очищення труб від асфальтосмолопарафінових відкладень

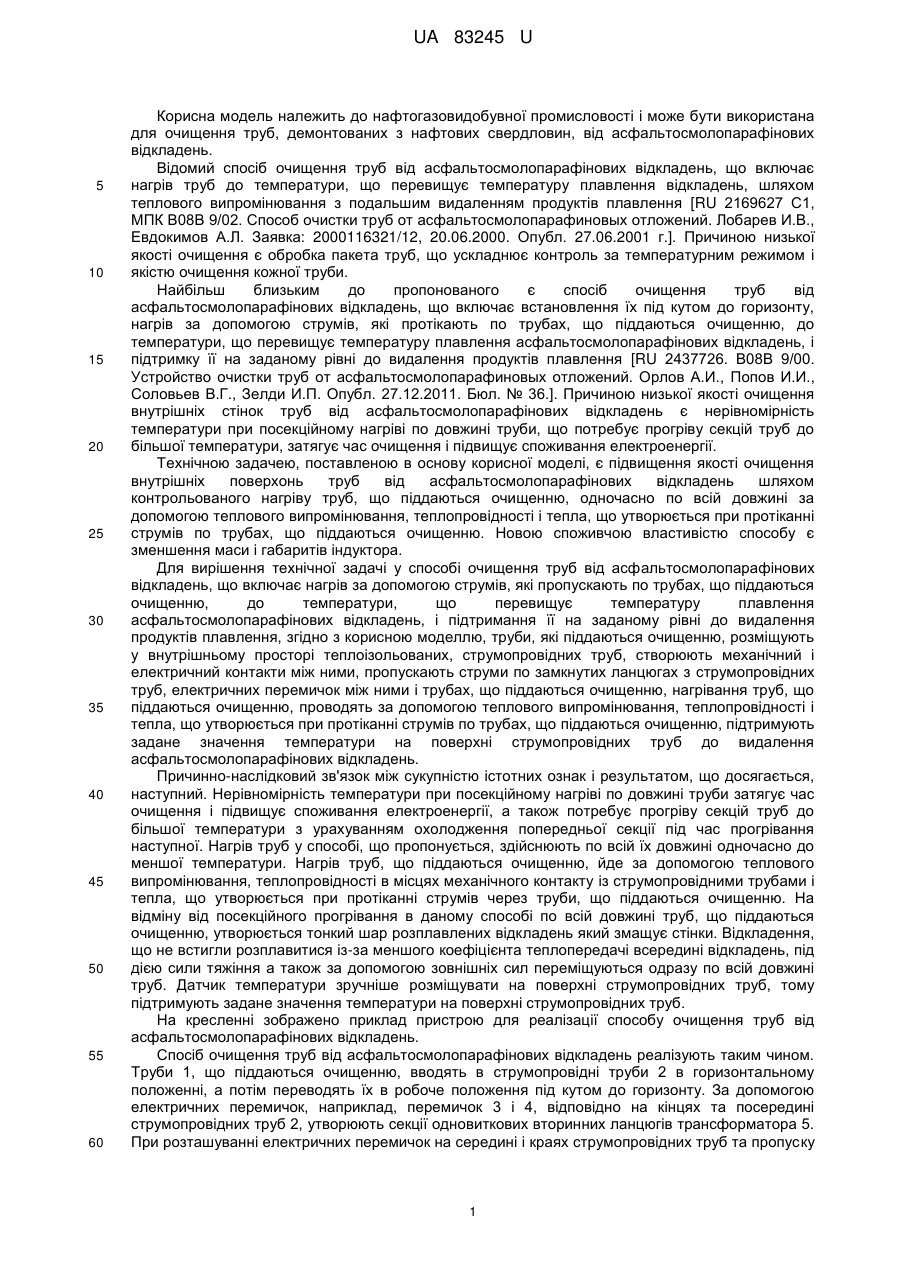

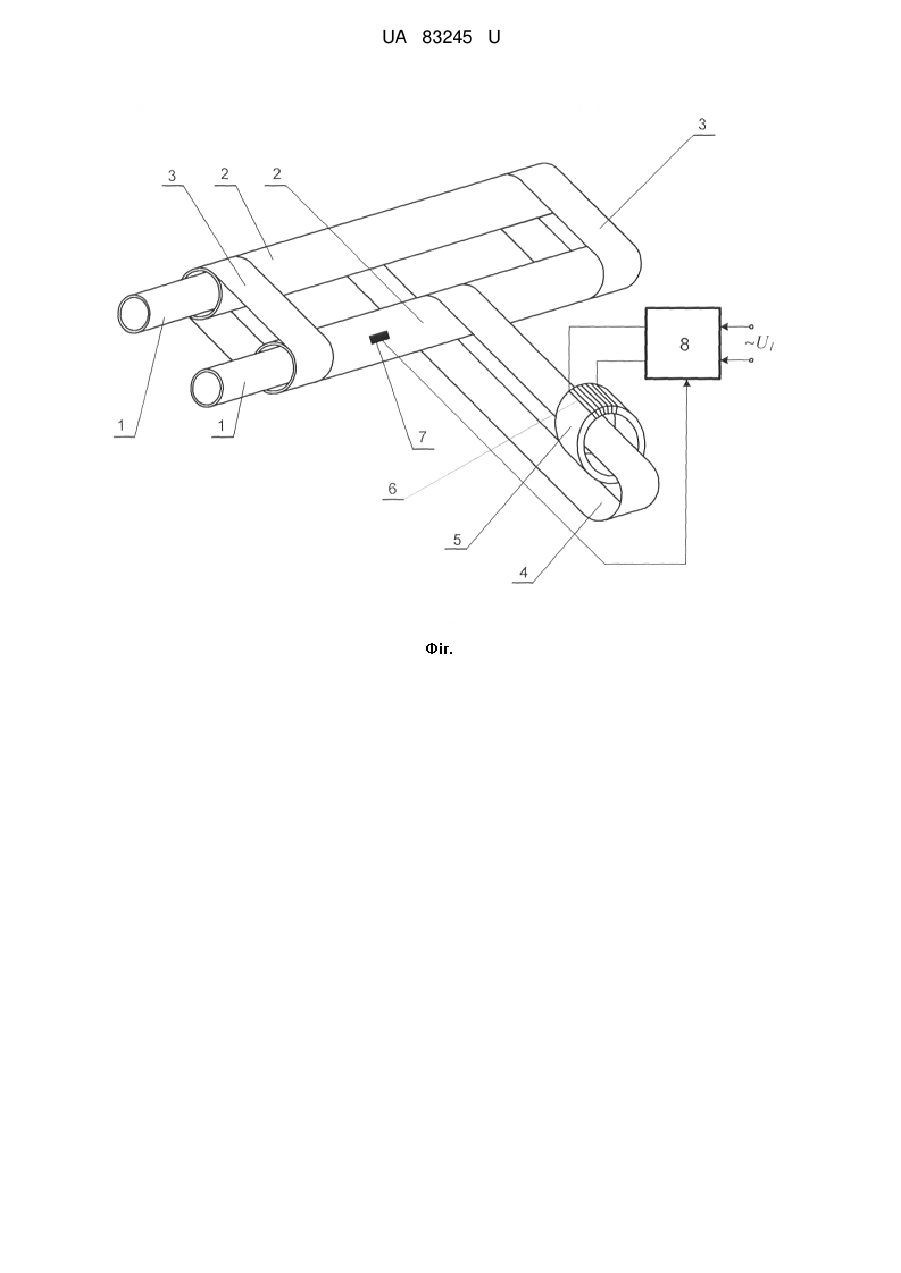

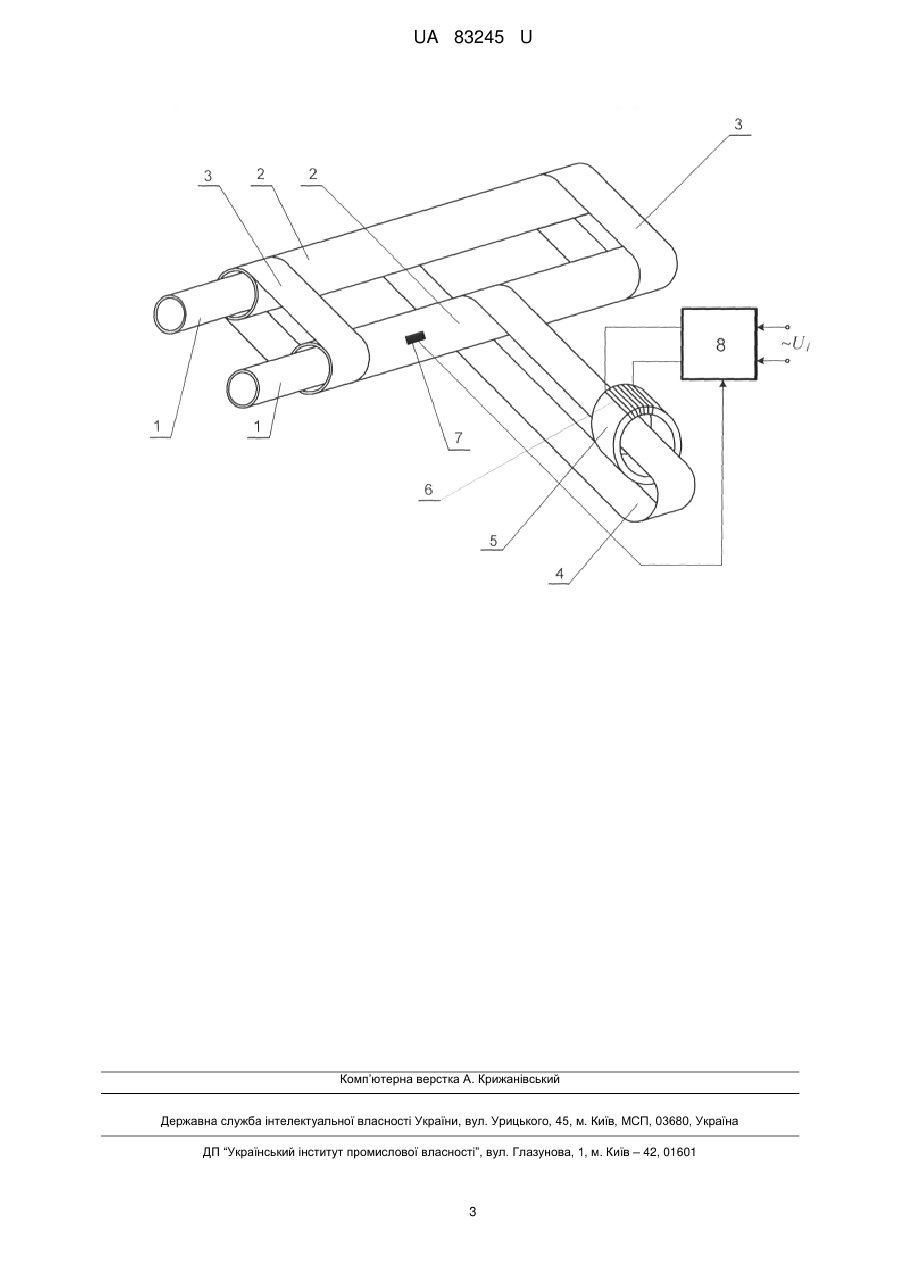

Реферат: Спосіб очищення труб від асфальтосмолопарафінових відкладень включає нагрів за допомогою струмів, які пропускають по трубах, що піддаються очищенню, до температури, що перевищує температуру плавлення асфальтосмолопарафінових відкладень, і підтримання її на заданому рівні до видалення продуктів плавлення. Труби, які піддаються очищенню, розміщують у внутрішньому просторі теплоізольованих, струмопровідних труб, створюючи механічний і електричний контакти між ними, пропускають струми по замкнутих ланцюгах з струмопровідних труб, електричних перемичок між ними і трубах, що піддаються очищенню, нагрівання труб, що піддаються очищенню, проводять за допомогою теплового випромінювання. UA 83245 U (12) UA 83245 U UA 83245 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості і може бути використана для очищення труб, демонтованих з нафтових свердловин, від асфальтосмолопарафінових відкладень. Відомий спосіб очищення труб від асфальтосмолопарафінових відкладень, що включає нагрів труб до температури, що перевищує температуру плавлення відкладень, шляхом теплового випромінювання з подальшим видаленням продуктів плавлення [RU 2169627 С1, МПК В08В 9/02. Способ очистки труб от асфальтосмолопарафиновых отложений. Лобарев И.В., Евдокимов А.Л. Заявка: 2000116321/12, 20.06.2000. Опубл. 27.06.2001 г.]. Причиною низької якості очищення є обробка пакета труб, що ускладнює контроль за температурним режимом і якістю очищення кожної труби. Найбільш близьким до пропонованого є спосіб очищення труб від асфальтосмолопарафінових відкладень, що включає встановлення їх під кутом до горизонту, нагрів за допомогою струмів, які протікають по трубах, що піддаються очищенню, до температури, що перевищує температуру плавлення асфальтосмолопарафінових відкладень, і підтримку її на заданому рівні до видалення продуктів плавлення [RU 2437726. В08В 9/00. Устройство очистки труб от асфальтосмолопарафиновых отложений. Орлов А.И., Попов И.И., Соловьев В.Г., Зелди И.П. Опубл. 27.12.2011. Бюл. № 36.]. Причиною низької якості очищення внутрішніх стінок труб від асфальтосмолопарафінових відкладень є нерівномірність температури при посекційному нагріві по довжині труби, що потребує прогріву секцій труб до більшої температури, затягує час очищення і підвищує споживання електроенергії. Технічною задачею, поставленою в основу корисної моделі, є підвищення якості очищення внутрішніх поверхонь труб від асфальтосмолопарафінових відкладень шляхом контрольованого нагріву труб, що піддаються очищенню, одночасно по всій довжині за допомогою теплового випромінювання, теплопровідності і тепла, що утворюється при протіканні струмів по трубах, що піддаються очищенню. Новою споживчою властивістю способу є зменшення маси і габаритів індуктора. Для вирішення технічної задачі у способі очищення труб від асфальтосмолопарафінових відкладень, що включає нагрів за допомогою струмів, які пропускають по трубах, що піддаються очищенню, до температури, що перевищує температуру плавлення асфальтосмолопарафінових відкладень, і підтримання її на заданому рівні до видалення продуктів плавлення, згідно з корисною моделлю, труби, які піддаються очищенню, розміщують у внутрішньому просторі теплоізольованих, струмопровідних труб, створюють механічний і електричний контакти між ними, пропускають струми по замкнутих ланцюгах з струмопровідних труб, електричних перемичок між ними і трубах, що піддаються очищенню, нагрівання труб, що піддаються очищенню, проводять за допомогою теплового випромінювання, теплопровідності і тепла, що утворюється при протіканні струмів по трубах, що піддаються очищенню, підтримують задане значення температури на поверхні струмопровідних труб до видалення асфальтосмолопарафінових відкладень. Причинно-наслідковий зв'язок між сукупністю істотних ознак і результатом, що досягається, наступний. Нерівномірність температури при посекційному нагріві по довжині труби затягує час очищення і підвищує споживання електроенергії, а також потребує прогріву секцій труб до більшої температури з урахуванням охолодження попередньої секції під час прогрівання наступної. Нагрів труб у способі, що пропонується, здійснюють по всій їх довжині одночасно до меншої температури. Нагрів труб, що піддаються очищенню, йде за допомогою теплового випромінювання, теплопровідності в місцях механічного контакту із струмопровідними трубами і тепла, що утворюється при протіканні струмів через труби, що піддаються очищенню. На відміну від посекційного прогрівання в даному способі по всій довжині труб, що піддаються очищенню, утворюється тонкий шар розплавлених відкладень який змащує стінки. Відкладення, що не встигли розплавитися із-за меншого коефіцієнта теплопередачі всередині відкладень, під дією сили тяжіння а також за допомогою зовнішніх сил переміщуються одразу по всій довжині труб. Датчик температури зручніше розміщувати на поверхні струмопровідних труб, тому підтримують задане значення температури на поверхні струмопровідних труб. На кресленні зображено приклад пристрою для реалізації способу очищення труб від асфальтосмолопарафінових відкладень. Спосіб очищення труб від асфальтосмолопарафінових відкладень реалізують таким чином. Труби 1, що піддаються очищенню, вводять в струмопровідні труби 2 в горизонтальному положенні, а потім переводять їх в робоче положення під кутом до горизонту. За допомогою електричних перемичок, наприклад, перемичок 3 і 4, відповідно на кінцях та посередині струмопровідних труб 2, утворюють секції одновиткових вторинних ланцюгів трансформатора 5. При розташуванні електричних перемичок на середині і краях струмопровідних труб та пропуску 1 UA 83245 U 5 10 15 20 середньої перемички 4 через вікно магнітопроводу трансформатора 5 утворюються дві паралельні одновиткові секції. Одна одновиткова секція розташована зліва від середньої перемички 4, друга - справа від неї. Теплоізоляція струмопровідних труб на кресл. не показана. Подають напругу на первинну обмотку 6 трансформатора 5. Під дією струмів, що протікають по первинної обмотці трансформатора, у вторинних паралельних одновиткових ланцюгах наводиться ЕРС (електрорушійна сила) порядку вольт. Під дією цієї ЕРС по перемичках і струмопровідних трубах протікають струми в декілька тисяч ампер. Між трубами, що піддаються очищенню, і струмопровідними трубами, виникає механічний і електричний контакти. За рахунок електричного контакту частина струмів протікає по трубах, що піддаються очищенню. Таким чином, нагрів труб, що піддаються очищенню, йде за допомогою теплового випромінювання, теплопровідності в місцях механічного контакту із струмопровідними трубами і тепла, що утворюється при протіканні струмів через труби, що піддаються очищенню. Після нагріву труб, що піддаються очищенню, до температури, що перевищує температуру плавлення, підтримують її на цьому рівні. Контроль температури проводять за допомогою датчика температури 7. Заданий рівень температури підтримують, змінюючи параметри вихідної напруги джерела живлення 8. Підвищення температури асфальтосмолопарафінових відкладень приводить до розм'якшення і оплавлення тонкого шару вздовж внутрішніх поверхонь труб, що очищуються. Розплавлена частина цього шару служить мастилом, забезпечуючи просування твердих фракцій відкладень, що не встигли розплавитися. Основна маса асфальтосмолопарафінових відкладень усередині нагрітої труби, що очищується, не встигає розплавитися із-за низької теплопровідності відкладень. Асфальтосмолопарафінові відкладення пересовують під дією сили тяжіння та зовнішніх сил, наприклад за допомогою парогенератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Спосіб очищення труб від асфальтосмолопарафінових відкладень, що включає нагрів за допомогою струмів, які пропускають по трубах, що піддаються очищенню, до температури, що перевищує температуру плавлення асфальтосмолопарафінових відкладень, і підтримання її на заданому рівні до видалення продуктів плавлення, який відрізняється тим, що труби, які піддаються очищенню, розміщують у внутрішньому просторі теплоізольованих, струмопровідних труб, створюючи механічний і електричний контакти між ними, пропускають струми по замкнутих ланцюгах з струмопровідних труб, електричних перемичок між ними і трубах, що піддаються очищенню, нагрівання труб, що піддаються очищенню, проводять за допомогою теплового випромінювання, теплопровідності і тепла, що утворюється при протіканні струмів по трубах, що піддаються очищенню, підтримують задане значення температури на поверхні струмопровідних труб до видалення асфальтосмолопарафінових відкладень. 2 UA 83245 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
