Вітроенергетичний комплекс омельченка в.я. (вко)

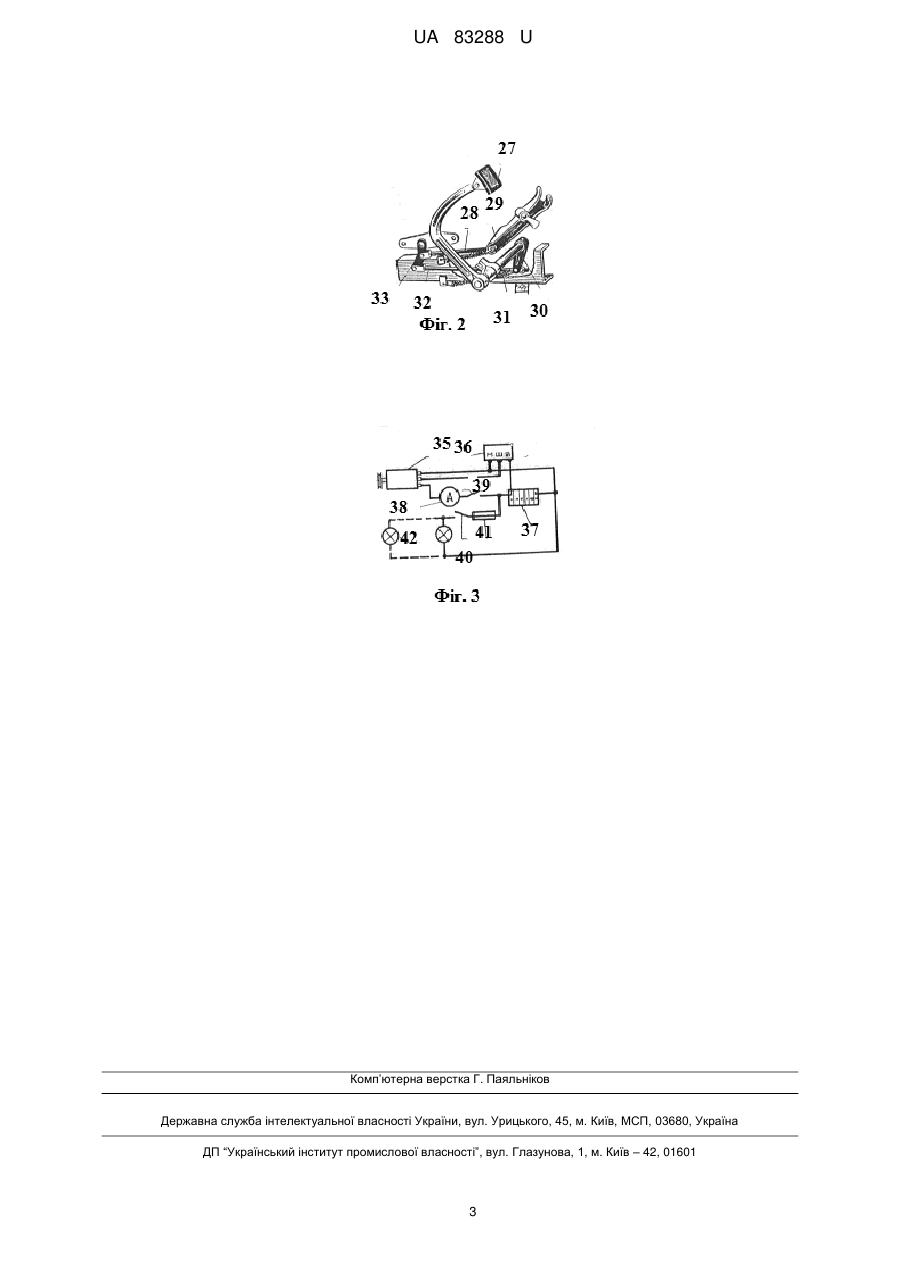

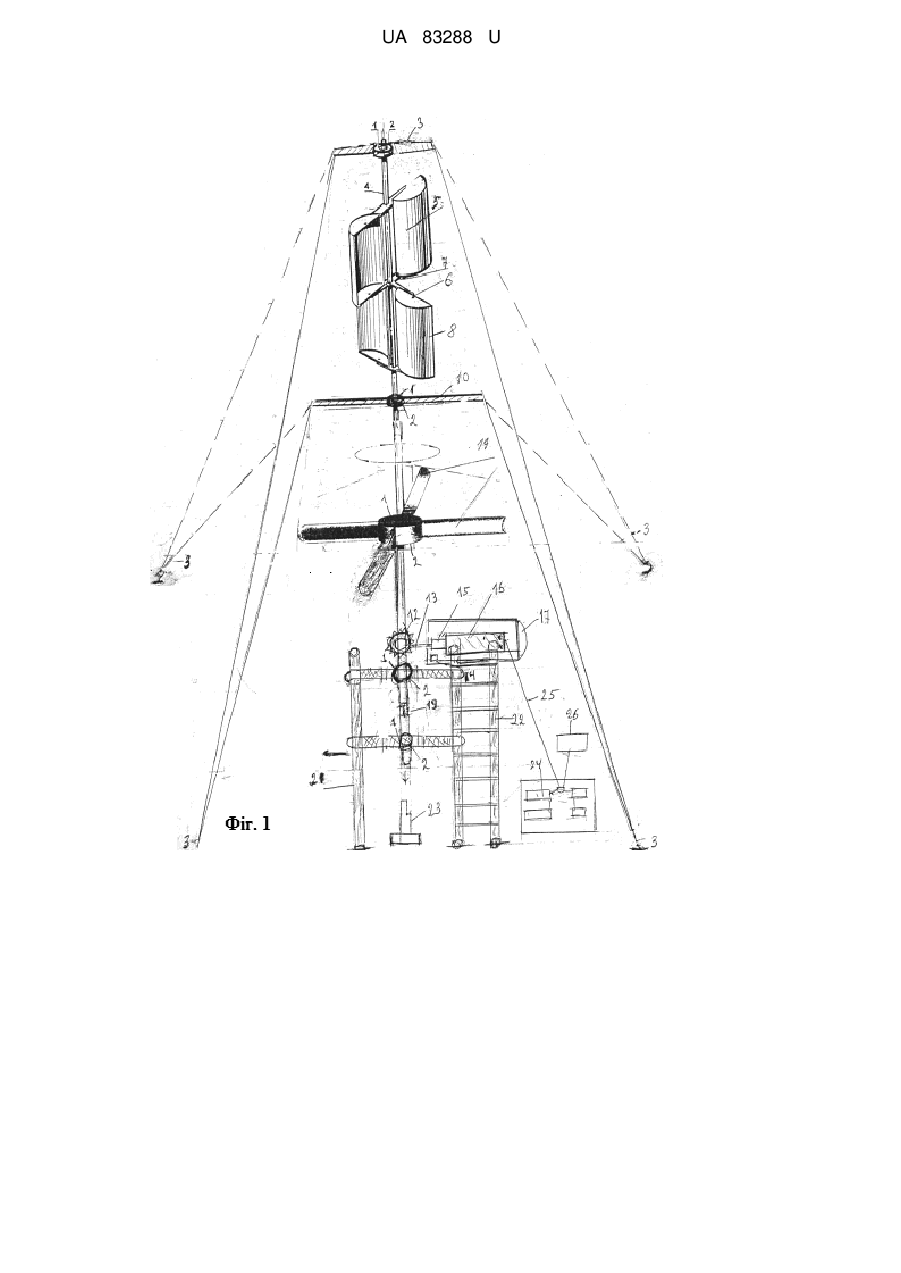

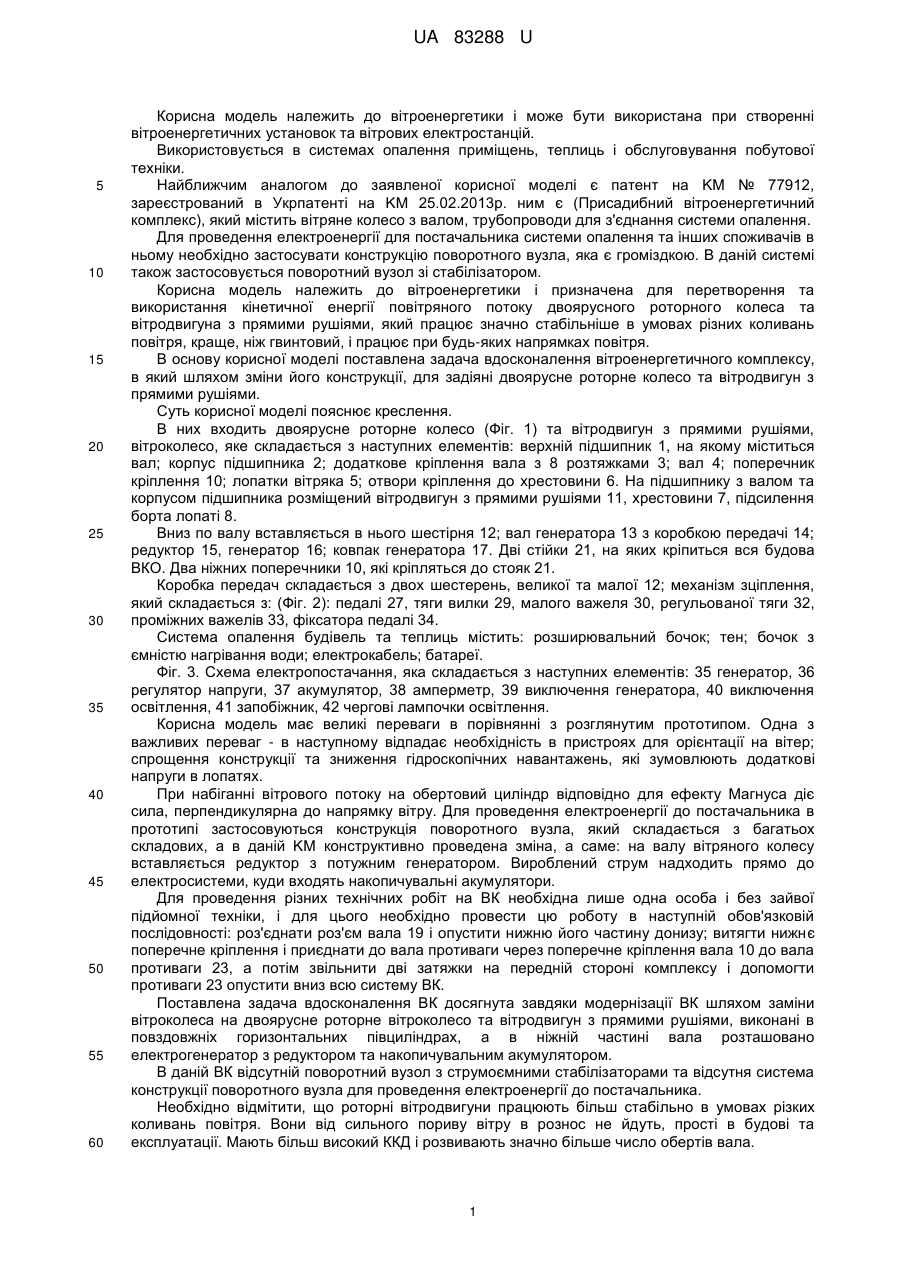

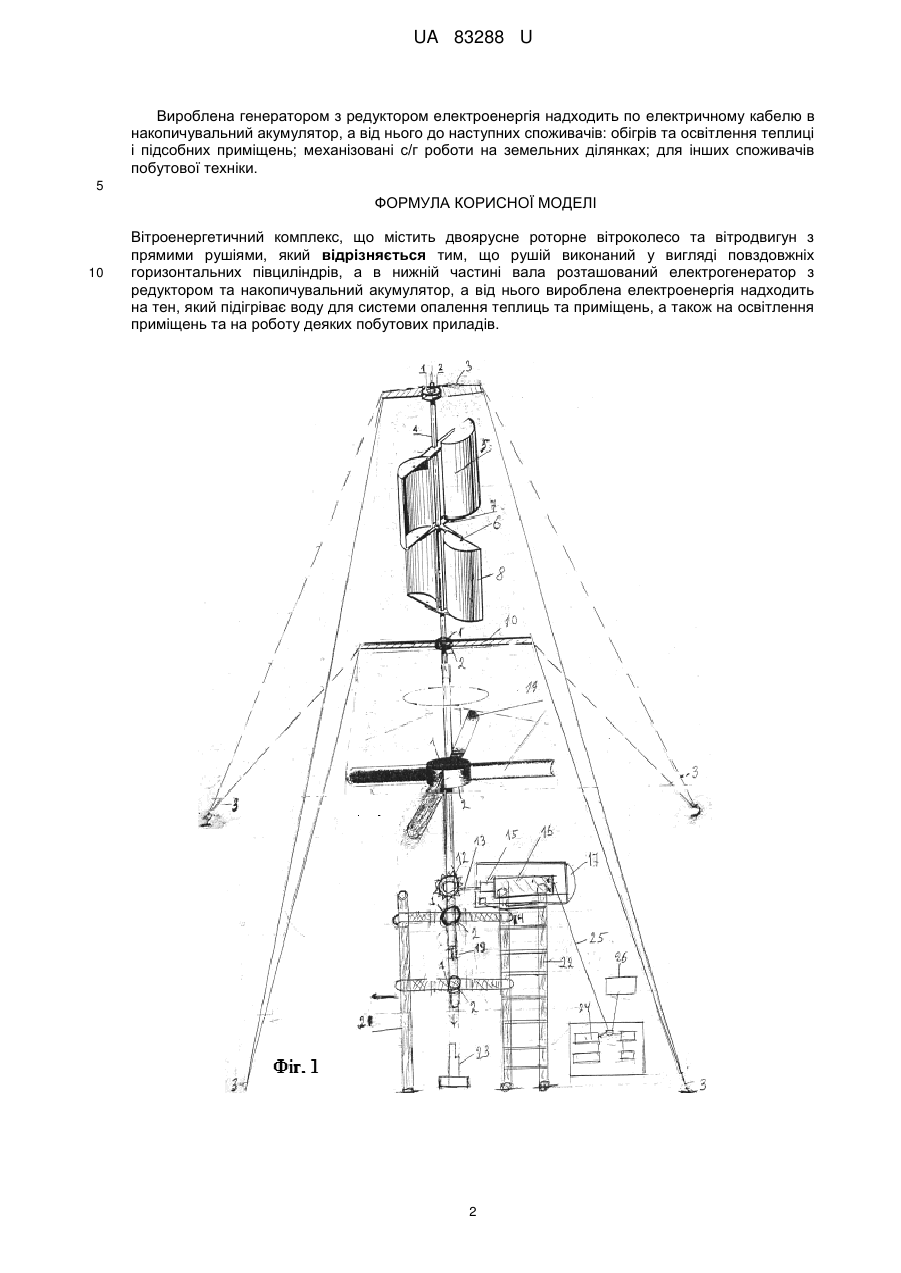

Реферат: UA 83288 U UA 83288 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вітроенергетики і може бути використана при створенні вітроенергетичних установок та вітрових електростанцій. Використовується в системах опалення приміщень, теплиць і обслуговування побутової техніки. Найближчим аналогом до заявленої корисної моделі є патент на KM № 77912, зареєстрований в Укрпатенті на KM 25.02.2013р. ним є (Присадибний вітроенергетичний комплекс), який містить вітряне колесо з валом, трубопроводи для з'єднання системи опалення. Для проведення електроенергії для постачальника системи опалення та інших споживачів в ньому необхідно застосувати конструкцію поворотного вузла, яка є громіздкою. В даній системі також застосовується поворотний вузол зі стабілізатором. Корисна модель належить до вітроенергетики і призначена для перетворення та використання кінетичної енергії повітряного потоку двоярусного роторного колеса та вітродвигуна з прямими рушіями, який працює значно стабільніше в умовах різних коливань повітря, краще, ніж гвинтовий, і працює при будь-яких напрямках повітря. В основу корисної моделі поставлена задача вдосконалення вітроенергетичного комплексу, в який шляхом зміни його конструкції, для задіяні двоярусне роторне колесо та вітродвигун з прямими рушіями. Суть корисної моделі пояснює креслення. В них входить двоярусне роторне колесо (Фіг. 1) та вітродвигун з прямими рушіями, вітроколесо, яке складається з наступних елементів: верхній підшипник 1, на якому міститься вал; корпус підшипника 2; додаткове кріплення вала з 8 розтяжками 3; вал 4; поперечник кріплення 10; лопатки вітряка 5; отвори кріплення до хрестовини 6. На підшипнику з валом та корпусом підшипника розміщений вітродвигун з прямими рушіями 11, хрестовини 7, підсилення борта лопаті 8. Вниз по валу вставляється в нього шестірня 12; вал генератора 13 з коробкою передачі 14; редуктор 15, генератор 16; ковпак генератора 17. Дві стійки 21, на яких кріпиться вся будова ВКО. Два ніжних поперечники 10, які кріпляться до стояк 21. Коробка передач складається з двох шестерень, великої та малої 12; механізм зціплення, який складається з: (Фіг. 2): педалі 27, тяги вилки 29, малого важеля 30, регульованої тяги 32, проміжних важелів 33, фіксатора педалі 34. Система опалення будівель та теплиць містить: розширювальний бочок; тен; бочок з ємністю нагрівання води; електрокабель; батареї. Фіг. 3. Схема електропостачання, яка складається з наступних елементів: 35 генератор, 36 регулятор напруги, 37 акумулятор, 38 амперметр, 39 виключення генератора, 40 виключення освітлення, 41 запобіжник, 42 чергові лампочки освітлення. Корисна модель має великі переваги в порівнянні з розглянутим прототипом. Одна з важливих переваг - в наступному відпадає необхідність в пристроях для орієнтації на вітер; спрощення конструкції та зниження гідроскопічних навантажень, які зумовлюють додаткові напруги в лопатях. При набіганні вітрового потоку на обертовий циліндр відповідно для ефекту Магнуса діє сила, перпендикулярна до напрямку вітру. Для проведення електроенергії до постачальника в прототипі застосовуються конструкція поворотного вузла, який складається з багатьох складових, а в даній KM конструктивно проведена зміна, а саме: на валу вітряного колесу вставляється редуктор з потужним генератором. Вироблений струм надходить прямо до електросистеми, куди входять накопичувальні акумулятори. Для проведення різних технічних робіт на ВК необхідна лише одна особа і без зайвої підйомної техніки, і для цього необхідно провести цю роботу в наступній обов'язковій послідовності: роз'єднати роз'єм вала 19 і опустити нижню його частину донизу; витягти нижнє поперечне кріплення і приєднати до вала противаги через поперечне кріплення вала 10 до вала противаги 23, а потім звільнити дві затяжки на передній стороні комплексу і допомогти противаги 23 опустити вниз всю систему ВК. Поставлена задача вдосконалення ВК досягнута завдяки модернізації ВК шляхом заміни вітроколеса на двоярусне роторне вітроколесо та вітродвигун з прямими рушіями, виконані в повздовжніх горизонтальних півциліндрах, а в ніжній частині вала розташовано електрогенератор з редуктором та накопичувальним акумулятором. В даній ВК відсутній поворотний вузол з струмоємними стабілізаторами та відсутня система конструкції поворотного вузла для проведення електроенергії до постачальника. Необхідно відмітити, що роторні вітродвигуни працюють більш стабільно в умовах різких коливань повітря. Вони від сильного пориву вітру в рознос не йдуть, прості в будові та експлуатації. Мають більш високий ККД і розвивають значно більше число обертів вала. 1 UA 83288 U Вироблена генератором з редуктором електроенергія надходить по електричному кабелю в накопичувальний акумулятор, а від нього до наступних споживачів: обігрів та освітлення теплиці і підсобних приміщень; механізовані с/г роботи на земельних ділянках; для інших споживачів побутової техніки. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Вітроенергетичний комплекс, що містить двоярусне роторне вітроколесо та вітродвигун з прямими рушіями, який відрізняється тим, що рушій виконаний у вигляді повздовжніх горизонтальних півциліндрів, а в нижній частині вала розташований електрогенератор з редуктором та накопичувальний акумулятор, а від нього вироблена електроенергія надходить на тен, який підігріває воду для системи опалення теплиць та приміщень, а також на освітлення приміщень та на роботу деяких побутових приладів. 2 UA 83288 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
