Горловина скляної пляшки під відкидну бугельну пробку

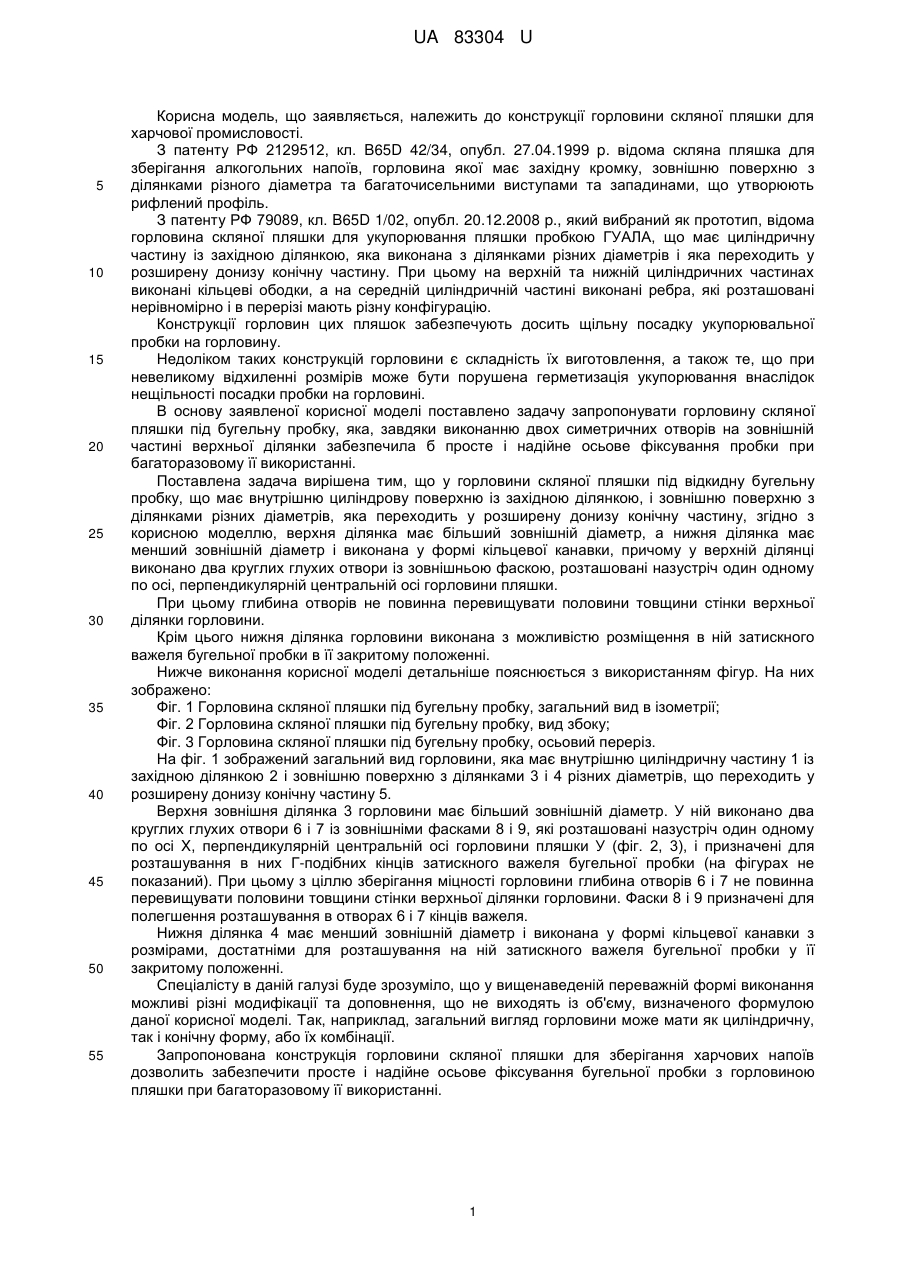

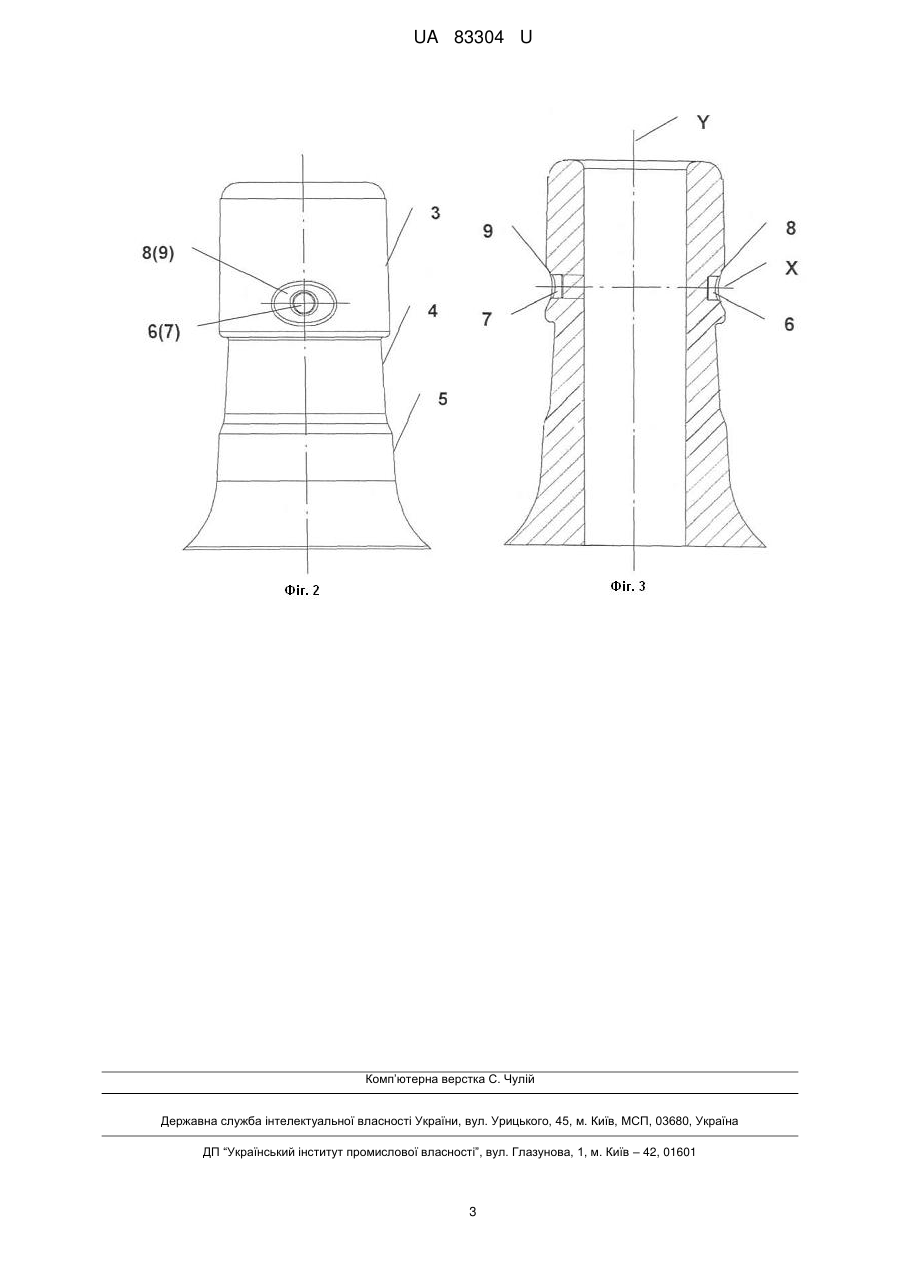

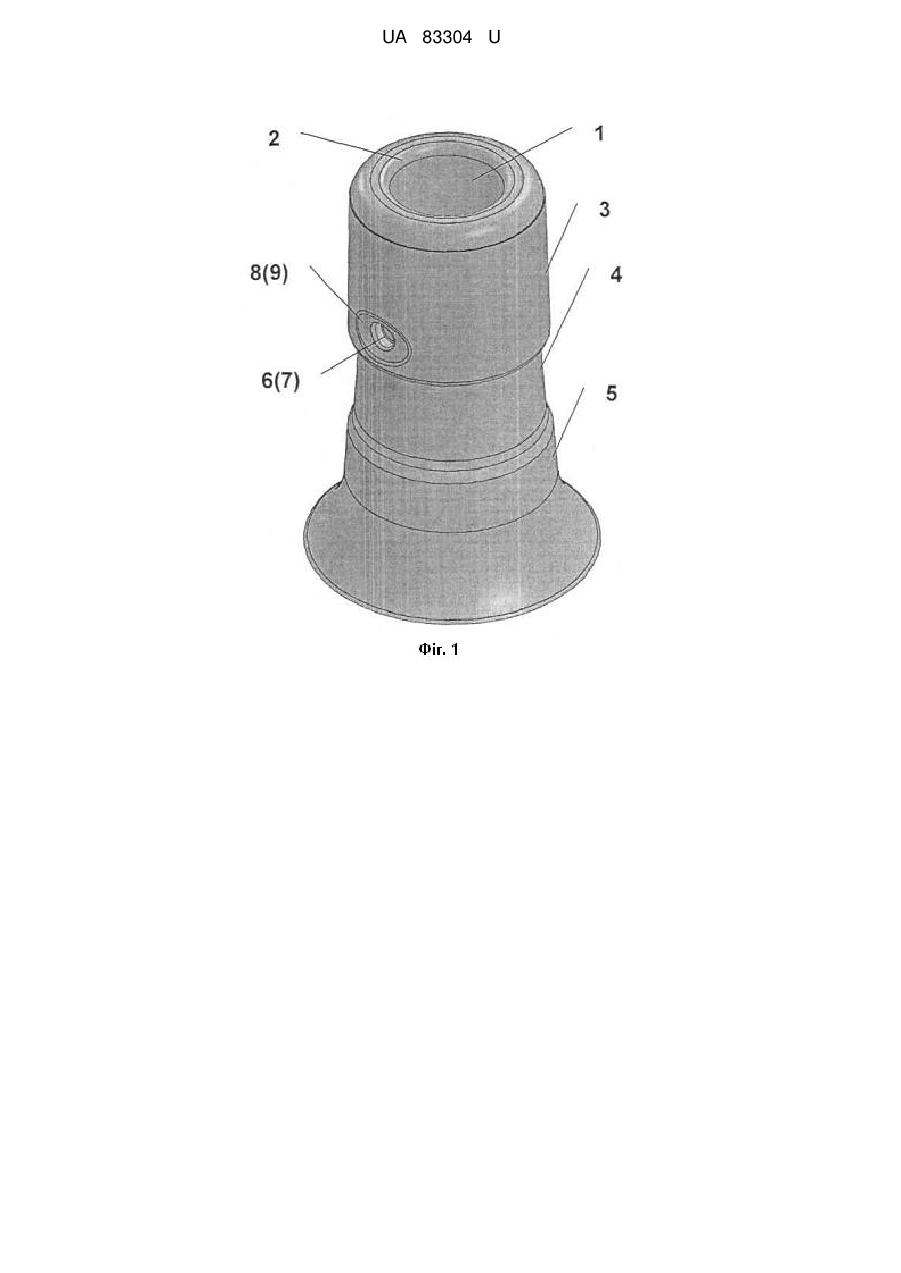

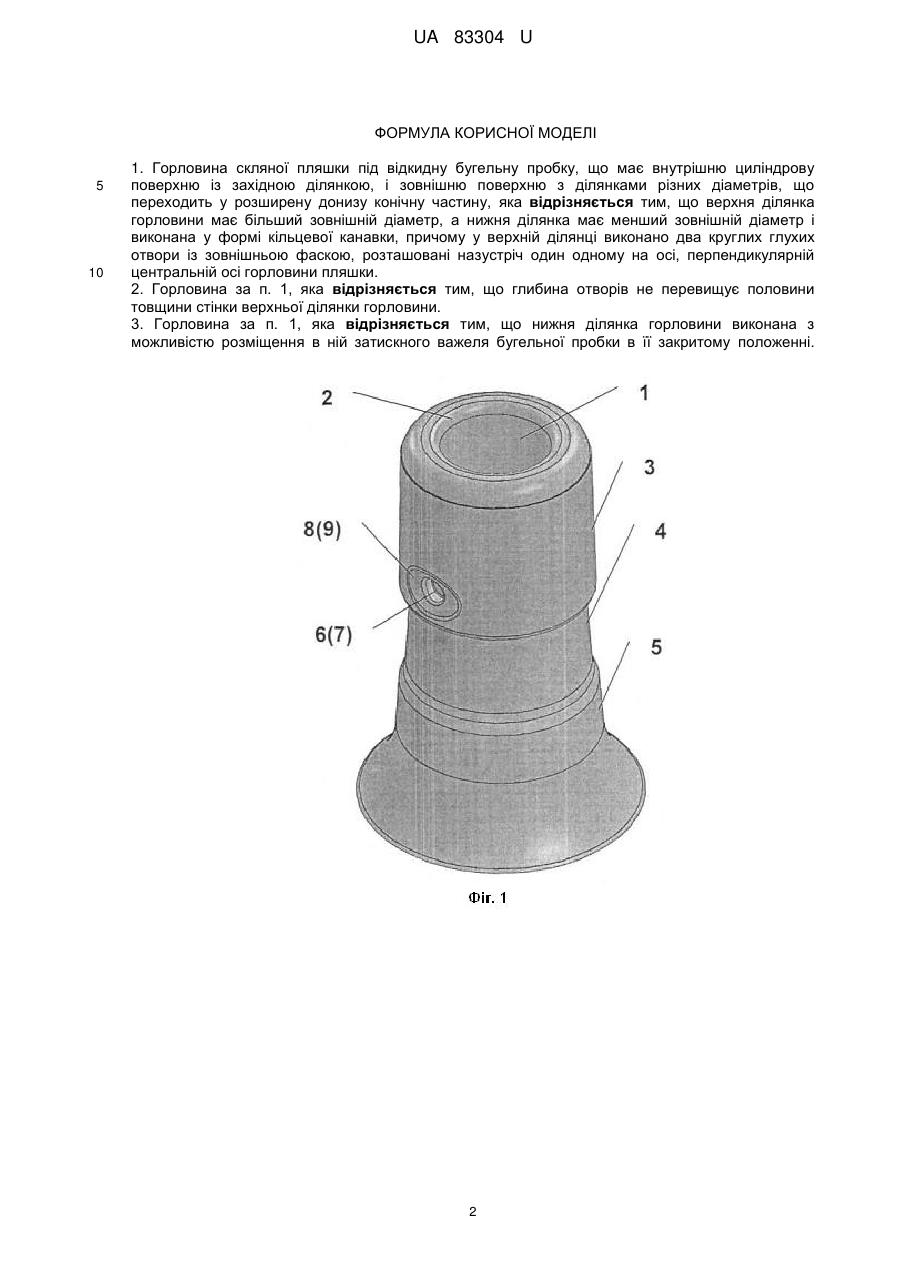

Реферат: UA 83304 U UA 83304 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до конструкції горловини скляної пляшки для харчової промисловості. З патенту РФ 2129512, кл. B65D 42/34, опубл. 27.04.1999 p. відома скляна пляшка для зберігання алкогольних напоїв, горловина якої має західну кромку, зовнішню поверхню з ділянками різного діаметра та багаточисельними виступами та западинами, що утворюють рифлений профіль. З патенту РФ 79089, кл. B65D 1/02, опубл. 20.12.2008 p., який вибраний як прототип, відома горловина скляної пляшки для укупорювання пляшки пробкою ГУАЛА, що має циліндричну частину із західною ділянкою, яка виконана з ділянками різних діаметрів і яка переходить у розширену донизу конічну частину. При цьому на верхній та нижній циліндричних частинах виконані кільцеві ободки, а на середній циліндричній частині виконані ребра, які розташовані нерівномірно і в перерізі мають різну конфігурацію. Конструкції горловин цих пляшок забезпечують досить щільну посадку укупорювальної пробки на горловину. Недоліком таких конструкцій горловини є складність їх виготовлення, а також те, що при невеликому відхиленні розмірів може бути порушена герметизація укупорювання внаслідок нещільності посадки пробки на горловині. В основу заявленої корисної моделі поставлено задачу запропонувати горловину скляної пляшки під бугельну пробку, яка, завдяки виконанню двох симетричних отворів на зовнішній частині верхньої ділянки забезпечила б просте і надійне осьове фіксування пробки при багаторазовому її використанні. Поставлена задача вирішена тим, що у горловини скляної пляшки під відкидну бугельну пробку, що має внутрішню циліндрову поверхню із західною ділянкою, і зовнішню поверхню з ділянками різних діаметрів, яка переходить у розширену донизу конічну частину, згідно з корисною моделлю, верхня ділянка має більший зовнішній діаметр, а нижня ділянка має менший зовнішній діаметр і виконана у формі кільцевої канавки, причому у верхній ділянці виконано два круглих глухих отвори із зовнішньою фаскою, розташовані назустріч один одному по осі, перпендикулярній центральній осі горловини пляшки. При цьому глибина отворів не повинна перевищувати половини товщини стінки верхньої ділянки горловини. Крім цього нижня ділянка горловини виконана з можливістю розміщення в ній затискного важеля бугельної пробки в її закритому положенні. Нижче виконання корисної моделі детальніше пояснюється з використанням фігур. На них зображено: Фіг. 1 Горловина скляної пляшки під бугельну пробку, загальний вид в ізометрії; Фіг. 2 Горловина скляної пляшки під бугельну пробку, вид збоку; Фіг. 3 Горловина скляної пляшки під бугельну пробку, осьовий переріз. На фіг. 1 зображений загальний вид горловини, яка має внутрішню циліндричну частину 1 із західною ділянкою 2 і зовнішню поверхню з ділянками 3 і 4 різних діаметрів, що переходить у розширену донизу конічну частину 5. Верхня зовнішня ділянка 3 горловини має більший зовнішній діаметр. У ній виконано два круглих глухих отвори 6 і 7 із зовнішніми фасками 8 і 9, які розташовані назустріч один одному по осі X, перпендикулярній центральній осі горловини пляшки У (фіг. 2, 3), і призначені для розташування в них Г-подібних кінців затискного важеля бугельної пробки (на фігурах не показаний). При цьому з ціллю зберігання міцності горловини глибина отворів 6 і 7 не повинна перевищувати половини товщини стінки верхньої ділянки горловини. Фаски 8 і 9 призначені для полегшення розташування в отворах 6 і 7 кінців важеля. Нижня ділянка 4 має менший зовнішній діаметр і виконана у формі кільцевої канавки з розмірами, достатніми для розташування на ній затискного важеля бугельної пробки у її закритому положенні. Спеціалісту в даній галузі буде зрозуміло, що у вищенаведеній переважній формі виконання можливі різні модифікації та доповнення, що не виходять із об'єму, визначеного формулою даної корисної моделі. Так, наприклад, загальний вигляд горловини може мати як циліндричну, так і конічну форму, або їх комбінації. Запропонована конструкція горловини скляної пляшки для зберігання харчових напоїв дозволить забезпечити просте і надійне осьове фіксування бугельної пробки з горловиною пляшки при багаторазовому її використанні. 1 UA 83304 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Горловина скляної пляшки під відкидну бугельну пробку, що має внутрішню циліндрову поверхню із західною ділянкою, і зовнішню поверхню з ділянками різних діаметрів, що переходить у розширену донизу конічну частину, яка відрізняється тим, що верхня ділянка горловини має більший зовнішній діаметр, а нижня ділянка має менший зовнішній діаметр і виконана у формі кільцевої канавки, причому у верхній ділянці виконано два круглих глухих отвори із зовнішньою фаскою, розташовані назустріч один одному на осі, перпендикулярній центральній осі горловини пляшки. 2. Горловина за п. 1, яка відрізняється тим, що глибина отворів не перевищує половини товщини стінки верхньої ділянки горловини. 3. Горловина за п. 1, яка відрізняється тим, що нижня ділянка горловини виконана з можливістю розміщення в ній затискного важеля бугельної пробки в її закритому положенні. 2 UA 83304 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
