Укупорювальний пристрій з відкидною бугельною пробкою

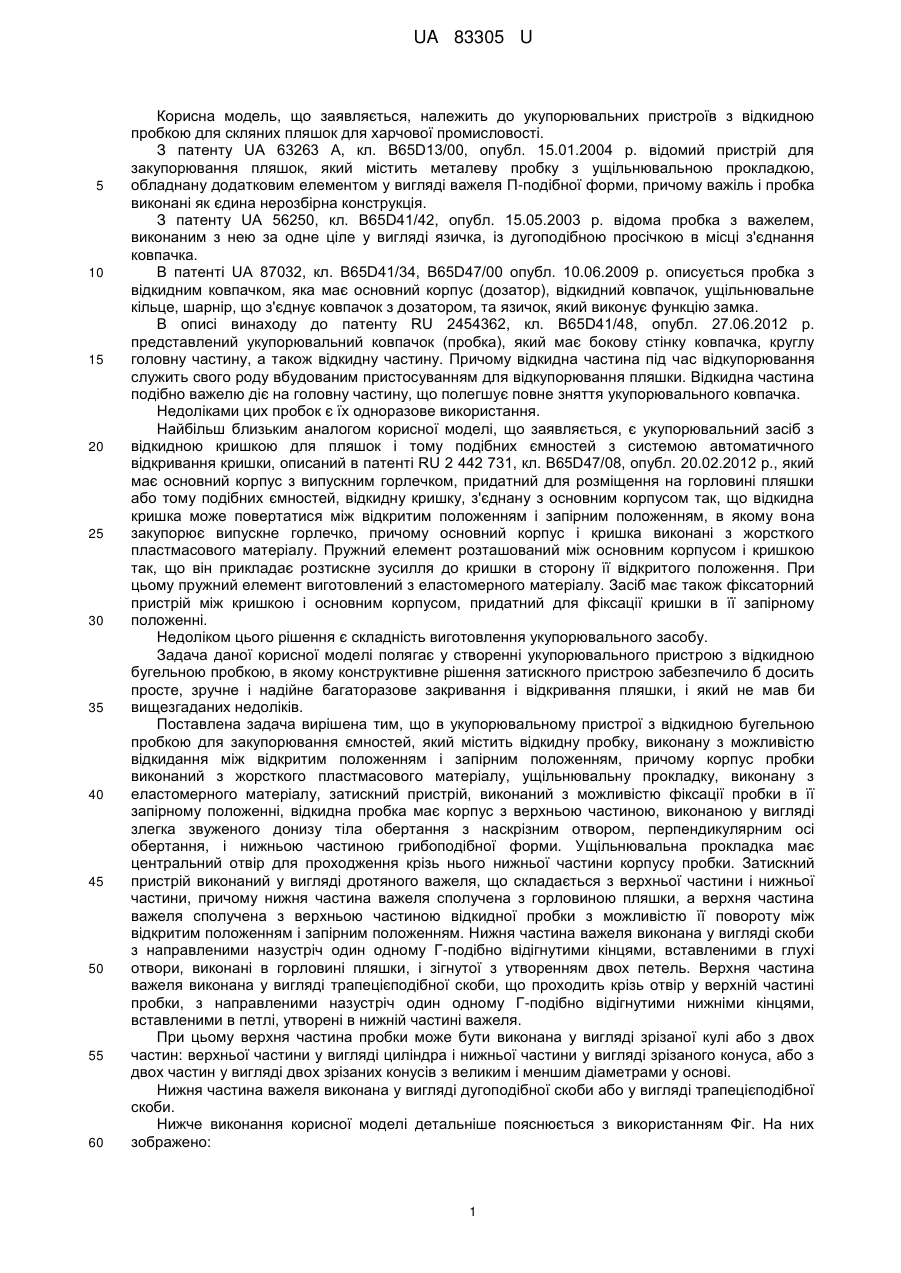

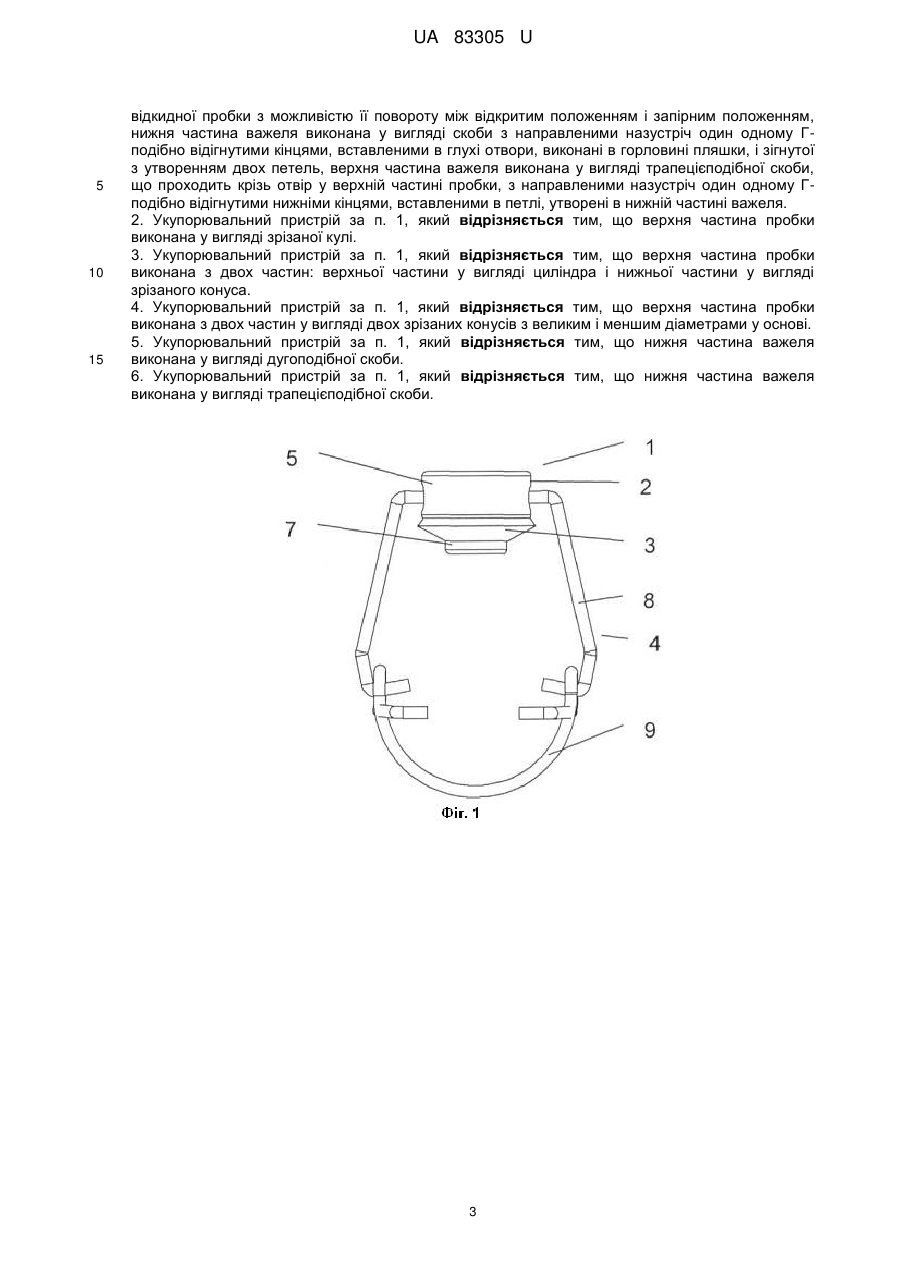

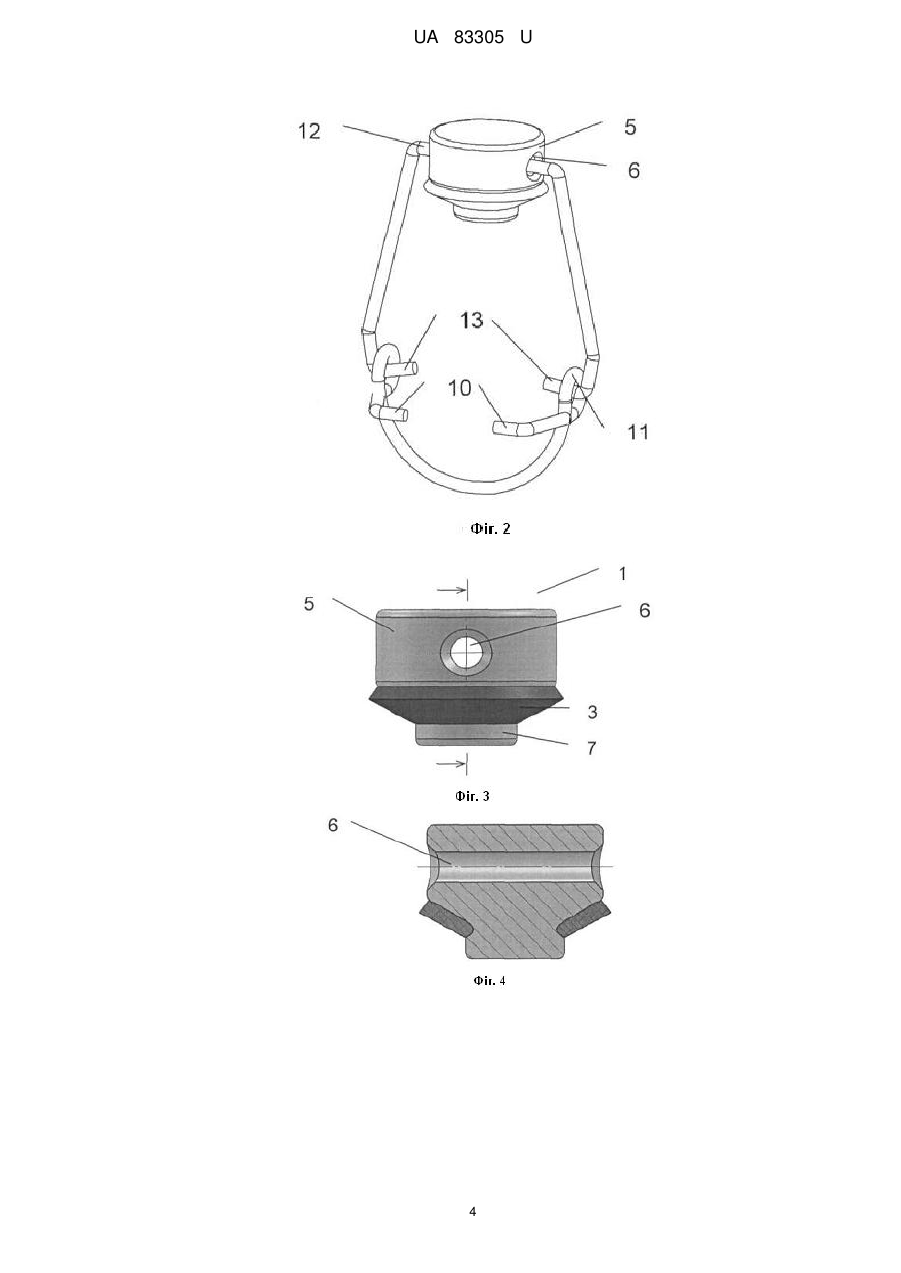

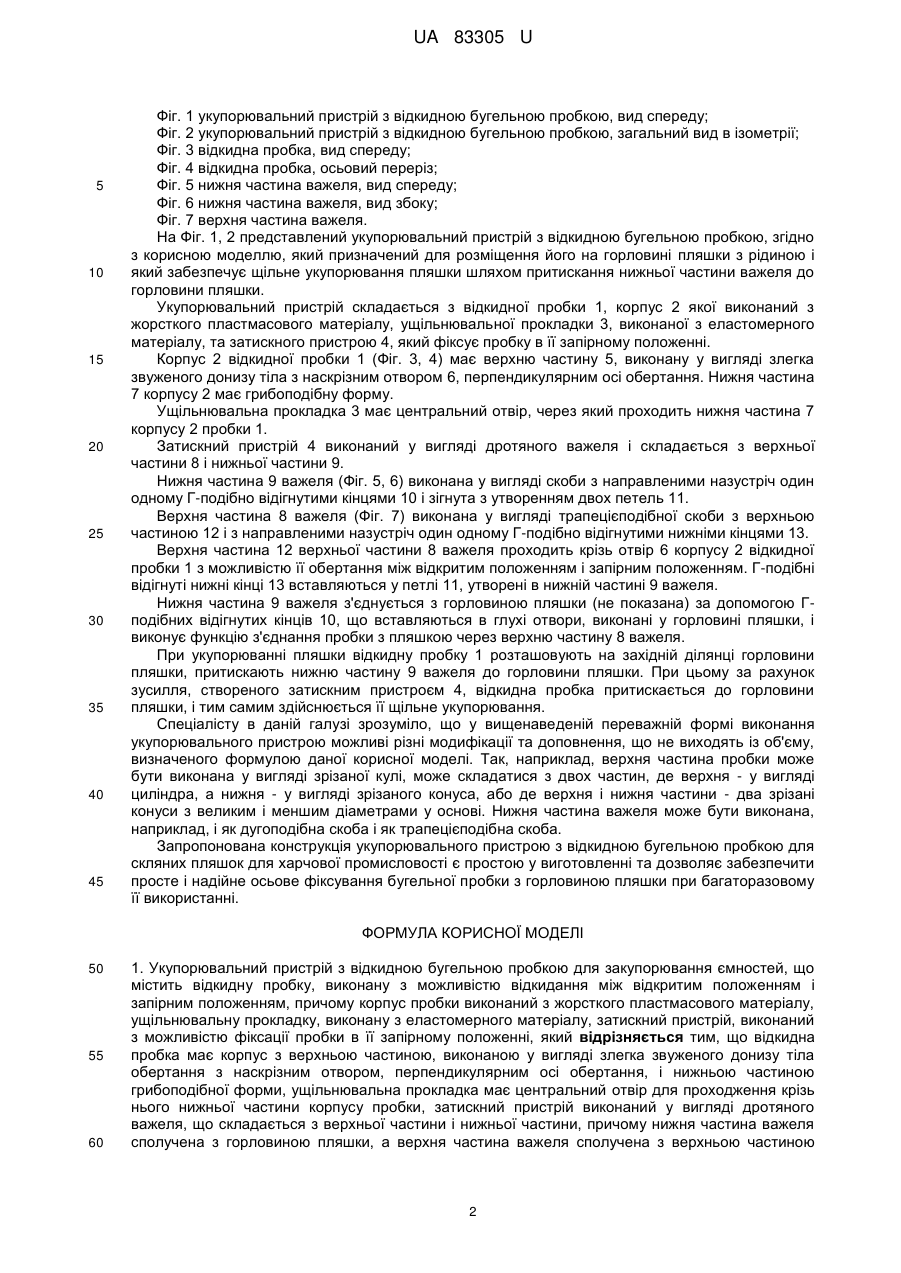

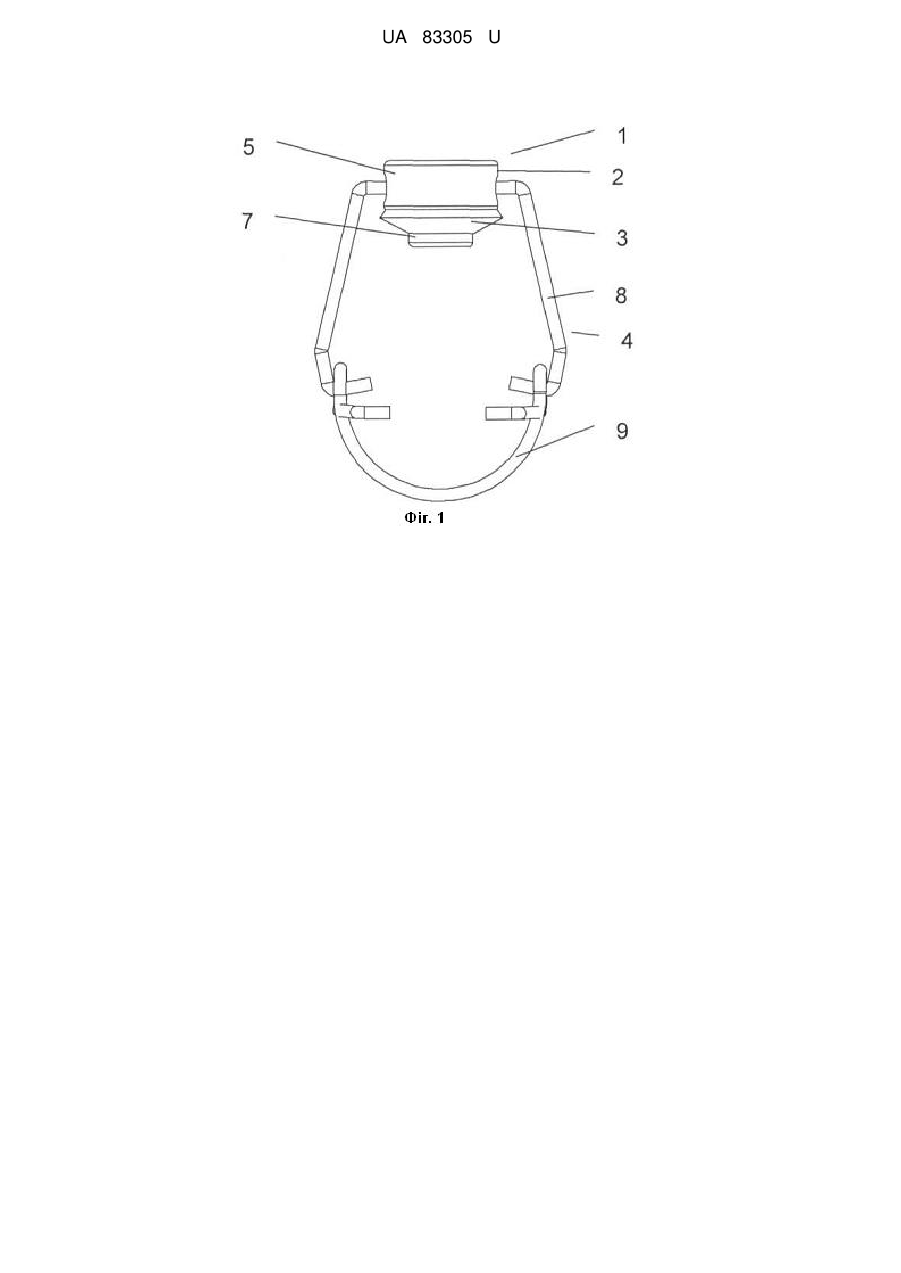

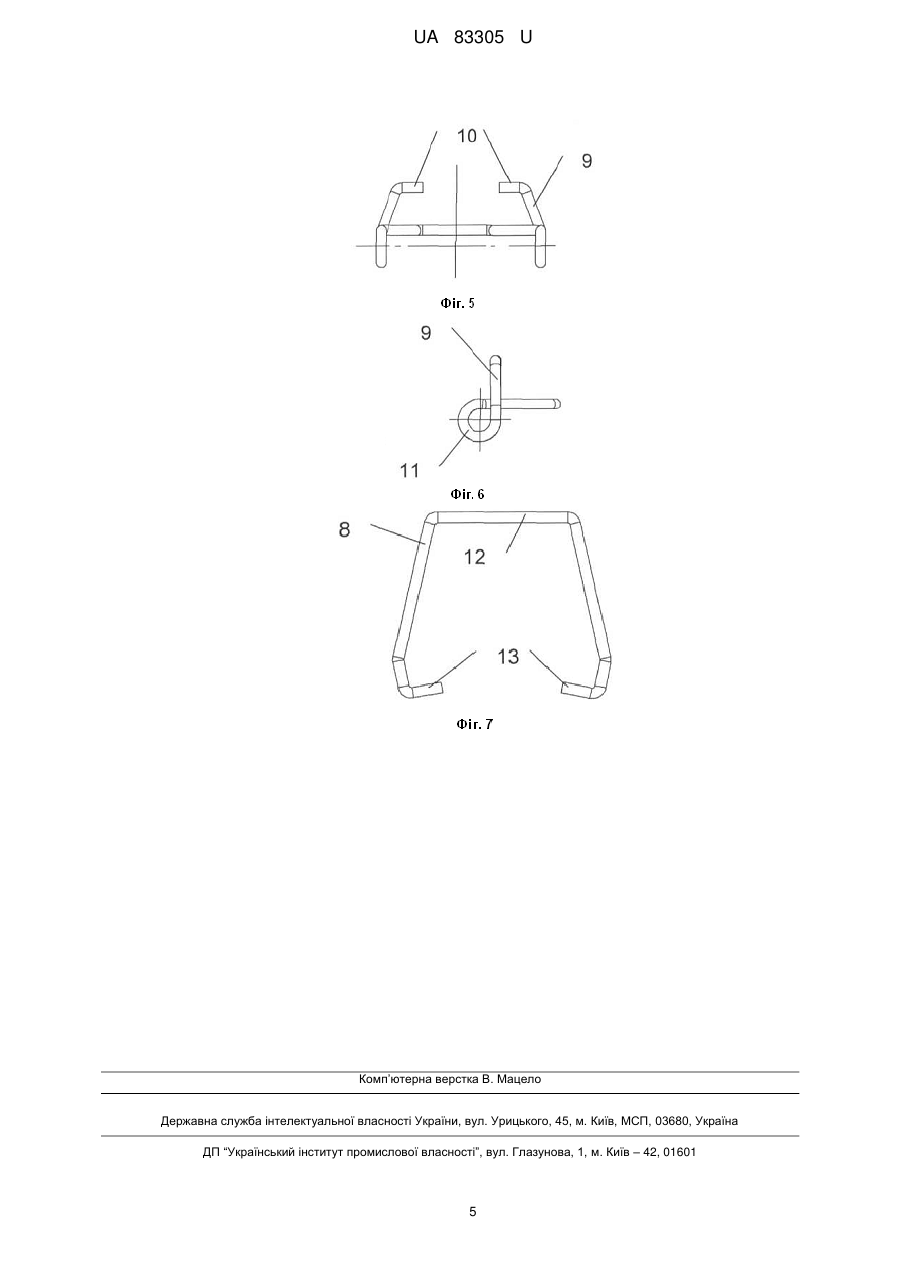

Реферат: UA 83305 U UA 83305 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до укупорювальних пристроїв з відкидною пробкою для скляних пляшок для харчової промисловості. З патенту UA 63263 А, кл. B65D13/00, опубл. 15.01.2004 p. відомий пристрій для закупорювання пляшок, який містить металеву пробку з ущільнювальною прокладкою, обладнану додатковим елементом у вигляді важеля П-подібної форми, причому важіль і пробка виконані як єдина нерозбірна конструкція. З патенту UA 56250, кл. B65D41/42, опубл. 15.05.2003 p. відома пробка з важелем, виконаним з нею за одне ціле у вигляді язичка, із дугоподібною просічкою в місці з'єднання ковпачка. В патенті UA 87032, кл. B65D41/34, B65D47/00 опубл. 10.06.2009 p. описується пробка з відкидним ковпачком, яка має основний корпус (дозатор), відкидний ковпачок, ущільнювальне кільце, шарнір, що з'єднує ковпачок з дозатором, та язичок, який виконує функцію замка. В описі винаходу до патенту RU 2454362, кл. B65D41/48, опубл. 27.06.2012 p. представлений укупорювальний ковпачок (пробка), який має бокову стінку ковпачка, круглу головну частину, а також відкидну частину. Причому відкидна частина під час відкупорювання служить свого роду вбудованим пристосуванням для відкупорювання пляшки. Відкидна частина подібно важелю діє на головну частину, що полегшує повне зняття укупорювального ковпачка. Недоліками цих пробок є їх одноразове використання. Найбільш близьким аналогом корисної моделі, що заявляється, є укупорювальний засіб з відкидною кришкою для пляшок і тому подібних ємностей з системою автоматичного відкривання кришки, описаний в патенті RU 2 442 731, кл. B65D47/08, опубл. 20.02.2012 p., який має основний корпус з випускним горлечком, придатний для розміщення на горловині пляшки або тому подібних ємностей, відкидну кришку, з'єднану з основним корпусом так, що відкидна кришка може повертатися між відкритим положенням і запірним положенням, в якому вона закупорює випускне горлечко, причому основний корпус і кришка виконані з жорсткого пластмасового матеріалу. Пружний елемент розташований між основним корпусом і кришкою так, що він прикладає розтискне зусилля до кришки в сторону її відкритого положення. При цьому пружний елемент виготовлений з еластомерного матеріалу. Засіб має також фіксаторний пристрій між кришкою і основним корпусом, придатний для фіксації кришки в її запірному положенні. Недоліком цього рішення є складність виготовлення укупорювального засобу. Задача даної корисної моделі полягає у створенні укупорювального пристрою з відкидною бугельною пробкою, в якому конструктивне рішення затискного пристрою забезпечило б досить просте, зручне і надійне багаторазове закривання і відкривання пляшки, і який не мав би вищезгаданих недоліків. Поставлена задача вирішена тим, що в укупорювальному пристрої з відкидною бугельною пробкою для закупорювання ємностей, який містить відкидну пробку, виконану з можливістю відкидання між відкритим положенням і запірним положенням, причому корпус пробки виконаний з жорсткого пластмасового матеріалу, ущільнювальну прокладку, виконану з еластомерного матеріалу, затискний пристрій, виконаний з можливістю фіксації пробки в її запірному положенні, відкидна пробка має корпус з верхньою частиною, виконаною у вигляді злегка звуженого донизу тіла обертання з наскрізним отвором, перпендикулярним осі обертання, і нижньою частиною грибоподібної форми. Ущільнювальна прокладка має центральний отвір для проходження крізь нього нижньої частини корпусу пробки. Затискний пристрій виконаний у вигляді дротяного важеля, що складається з верхньої частини і нижньої частини, причому нижня частина важеля сполучена з горловиною пляшки, а верхня частина важеля сполучена з верхньою частиною відкидної пробки з можливістю її повороту між відкритим положенням і запірним положенням. Нижня частина важеля виконана у вигляді скоби з направленими назустріч один одному Г-подібно відігнутими кінцями, вставленими в глухі отвори, виконані в горловині пляшки, і зігнутої з утворенням двох петель. Верхня частина важеля виконана у вигляді трапецієподібної скоби, що проходить крізь отвір у верхній частині пробки, з направленими назустріч один одному Г-подібно відігнутими нижніми кінцями, вставленими в петлі, утворені в нижній частині важеля. При цьому верхня частина пробки може бути виконана у вигляді зрізаної кулі або з двох частин: верхньої частини у вигляді циліндра і нижньої частини у вигляді зрізаного конуса, або з двох частин у вигляді двох зрізаних конусів з великим і меншим діаметрами у основі. Нижня частина важеля виконана у вигляді дугоподібної скоби або у вигляді трапецієподібної скоби. Нижче виконання корисної моделі детальніше пояснюється з використанням Фіг. На них зображено: 1 UA 83305 U 5 10 15 20 25 30 35 40 45 Фіг. 1 укупорювальний пристрій з відкидною бугельною пробкою, вид спереду; Фіг. 2 укупорювальний пристрій з відкидною бугельною пробкою, загальний вид в ізометрії; Фіг. 3 відкидна пробка, вид спереду; Фіг. 4 відкидна пробка, осьовий переріз; Фіг. 5 нижня частина важеля, вид спереду; Фіг. 6 нижня частина важеля, вид збоку; Фіг. 7 верхня частина важеля. На Фіг. 1, 2 представлений укупорювальний пристрій з відкидною бугельною пробкою, згідно з корисною моделлю, який призначений для розміщення його на горловині пляшки з рідиною і який забезпечує щільне укупорювання пляшки шляхом притискання нижньої частини важеля до горловини пляшки. Укупорювальний пристрій складається з відкидної пробки 1, корпус 2 якої виконаний з жорсткого пластмасового матеріалу, ущільнювальної прокладки 3, виконаної з еластомерного матеріалу, та затискного пристрою 4, який фіксує пробку в її запірному положенні. Корпус 2 відкидної пробки 1 (Фіг. 3, 4) має верхню частину 5, виконану у вигляді злегка звуженого донизу тіла з наскрізним отвором 6, перпендикулярним осі обертання. Нижня частина 7 корпусу 2 має грибоподібну форму. Ущільнювальна прокладка 3 має центральний отвір, через який проходить нижня частина 7 корпусу 2 пробки 1. Затискний пристрій 4 виконаний у вигляді дротяного важеля і складається з верхньої частини 8 і нижньої частини 9. Нижня частина 9 важеля (Фіг. 5, 6) виконана у вигляді скоби з направленими назустріч один одному Г-подібно відігнутими кінцями 10 і зігнута з утворенням двох петель 11. Верхня частина 8 важеля (Фіг. 7) виконана у вигляді трапецієподібної скоби з верхньою частиною 12 і з направленими назустріч один одному Г-подібно відігнутими нижніми кінцями 13. Верхня частина 12 верхньої частини 8 важеля проходить крізь отвір 6 корпусу 2 відкидної пробки 1 з можливістю її обертання між відкритим положенням і запірним положенням. Г-подібні відігнуті нижні кінці 13 вставляються у петлі 11, утворені в нижній частині 9 важеля. Нижня частина 9 важеля з'єднується з горловиною пляшки (не показана) за допомогою Гподібних відігнутих кінців 10, що вставляються в глухі отвори, виконані у горловині пляшки, і виконує функцію з'єднання пробки з пляшкою через верхню частину 8 важеля. При укупорюванні пляшки відкидну пробку 1 розташовують на західній ділянці горловини пляшки, притискають нижню частину 9 важеля до горловини пляшки. При цьому за рахунок зусилля, створеного затискним пристроєм 4, відкидна пробка притискається до горловини пляшки, і тим самим здійснюється її щільне укупорювання. Спеціалісту в даній галузі зрозуміло, що у вищенаведеній переважній формі виконання укупорювального пристрою можливі різні модифікації та доповнення, що не виходять із об'єму, визначеного формулою даної корисної моделі. Так, наприклад, верхня частина пробки може бути виконана у вигляді зрізаної кулі, може складатися з двох частин, де верхня - у вигляді циліндра, а нижня - у вигляді зрізаного конуса, або де верхня і нижня частини - два зрізані конуси з великим і меншим діаметрами у основі. Нижня частина важеля може бути виконана, наприклад, і як дугоподібна скоба і як трапецієподібна скоба. Запропонована конструкція укупорювального пристрою з відкидною бугельною пробкою для скляних пляшок для харчової промисловості є простою у виготовленні та дозволяє забезпечити просте і надійне осьове фіксування бугельної пробки з горловиною пляшки при багаторазовому її використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Укупорювальний пристрій з відкидною бугельною пробкою для закупорювання ємностей, що містить відкидну пробку, виконану з можливістю відкидання між відкритим положенням і запірним положенням, причому корпус пробки виконаний з жорсткого пластмасового матеріалу, ущільнювальну прокладку, виконану з еластомерного матеріалу, затискний пристрій, виконаний з можливістю фіксації пробки в її запірному положенні, який відрізняється тим, що відкидна пробка має корпус з верхньою частиною, виконаною у вигляді злегка звуженого донизу тіла обертання з наскрізним отвором, перпендикулярним осі обертання, і нижньою частиною грибоподібної форми, ущільнювальна прокладка має центральний отвір для проходження крізь нього нижньої частини корпусу пробки, затискний пристрій виконаний у вигляді дротяного важеля, що складається з верхньої частини і нижньої частини, причому нижня частина важеля сполучена з горловиною пляшки, а верхня частина важеля сполучена з верхньою частиною 2 UA 83305 U 5 10 15 відкидної пробки з можливістю її повороту між відкритим положенням і запірним положенням, нижня частина важеля виконана у вигляді скоби з направленими назустріч один одному Гподібно відігнутими кінцями, вставленими в глухі отвори, виконані в горловині пляшки, і зігнутої з утворенням двох петель, верхня частина важеля виконана у вигляді трапецієподібної скоби, що проходить крізь отвір у верхній частині пробки, з направленими назустріч один одному Гподібно відігнутими нижніми кінцями, вставленими в петлі, утворені в нижній частині важеля. 2. Укупорювальний пристрій за п. 1, який відрізняється тим, що верхня частина пробки виконана у вигляді зрізаної кулі. 3. Укупорювальний пристрій за п. 1, який відрізняється тим, що верхня частина пробки виконана з двох частин: верхньої частини у вигляді циліндра і нижньої частини у вигляді зрізаного конуса. 4. Укупорювальний пристрій за п. 1, який відрізняється тим, що верхня частина пробки виконана з двох частин у вигляді двох зрізаних конусів з великим і меншим діаметрами у основі. 5. Укупорювальний пристрій за п. 1, який відрізняється тим, що нижня частина важеля виконана у вигляді дугоподібної скоби. 6. Укупорювальний пристрій за п. 1, який відрізняється тим, що нижня частина важеля виконана у вигляді трапецієподібної скоби. 3 UA 83305 U 4 UA 83305 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
