Закупорювальний пристрій для пляшки
Формула / Реферат
1. Закупорювальний пристрій для пляшки, що містить пробку з наскрізним вертикальним отвором, на зовнішній поверхні пробки виконані ущільнюючі кільця, а на внутрішній поверхні пробки виконані направляючі вертикальні ребра, у верхній частині пробки розміщений клапан для дозування рідини, дно якого розміщене в середині отвору пробки та являє собою гніздо у формі увігнутої чаші для кульки, яка розміщена у сідлі в нижній частині отвору пробки та яка керує витіканням рідини з пляшки, клапан і пробка закриваються спільною накривкою, який відрізняється тим, що клапан виконаний як одне ціле з пробкою, а дно клапана з'єднується з пробкою за допомогою ребер.
2. Закупорювальний пристрій, який відрізняється тим, що кулька виконана з пластмаси або скла.
Текст

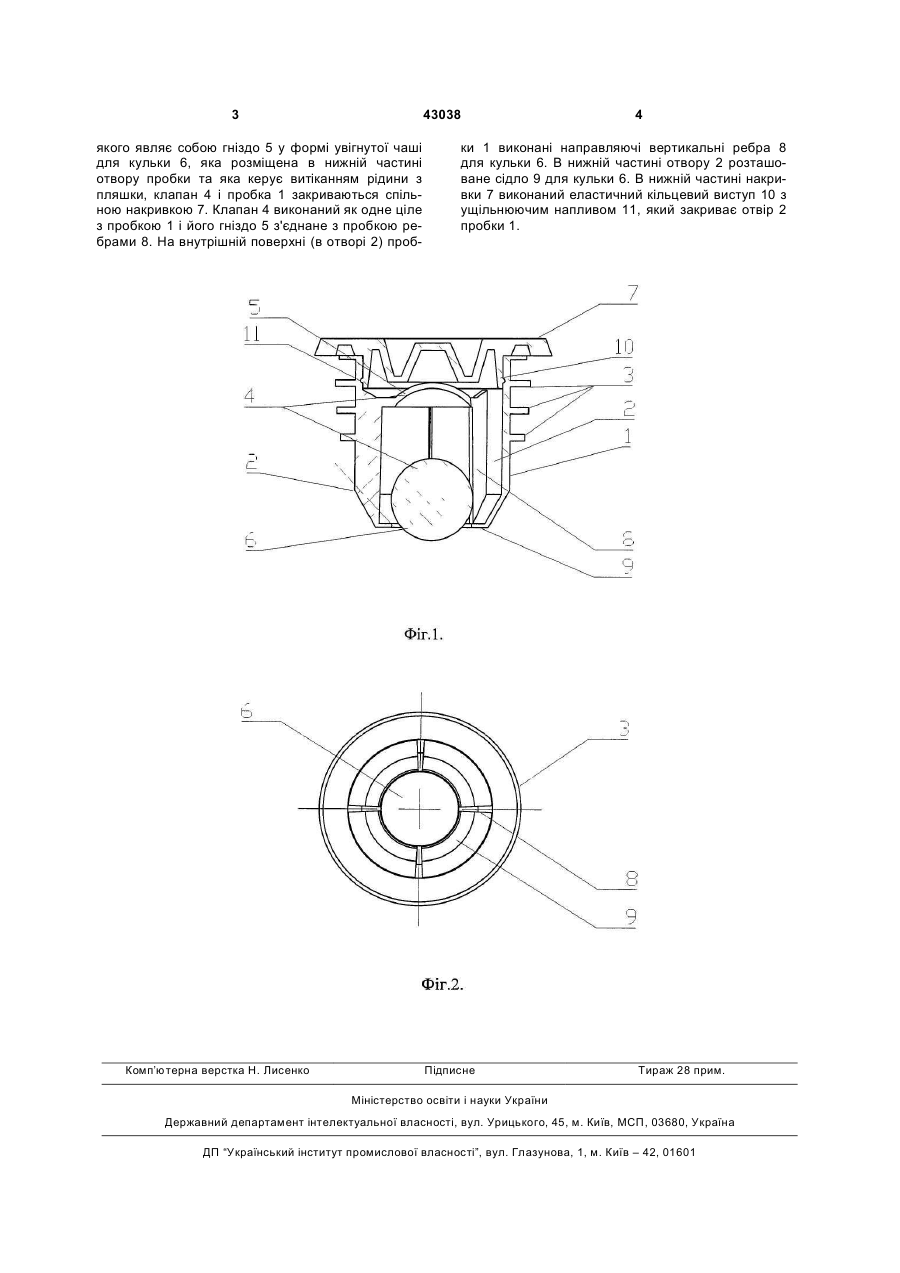

1. Закупорювальний пристрій для пляшки, що містить пробку з наскрізним вертикальним отвором, на зовнішній поверхні пробки виконані ущільнюючі кільця, а на внутрішній поверхні пробки виконані направляючі вертикальні ребра, у верхній частині пробки розміщений клапан для дозування 3 43038 якого являє собою гніздо 5 у формі увігнутої чаші для кульки 6, яка розміщена в нижній частині отвору пробки та яка керує витіканням рідини з пляшки, клапан 4 і пробка 1 закриваються спільною накривкою 7. Клапан 4 виконаний як одне ціле з пробкою 1 і його гніздо 5 з'єднане з пробкою ребрами 8. На внутрішній поверхні (в отворі 2) проб Комп’ютерна верстка Н. Лиcенко 4 ки 1 виконані направляючі вертикальні ребра 8 для кульки 6. В нижній частині отвору 2 розташоване сідло 9 для кульки 6. В нижній частині накривки 7 виконаний еластичний кільцевий виступ 10 з ущільнюючим напливом 11, який закриває отвір 2 пробки 1. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device for bottle
Автори англійськоюZabello Oleksii Leonidovych
Назва патенту російськоюЗакупоривающее устройство для бутылки
Автори російськоюЗабелло Алексей Леонидович
МПК / Мітки
МПК: B65D 49/00, B65D 39/00
Мітки: пляшки, пристрій, закупорювальний
