Захисна дротяна сітка, захисна конструкція із застосуванням цієї сітки

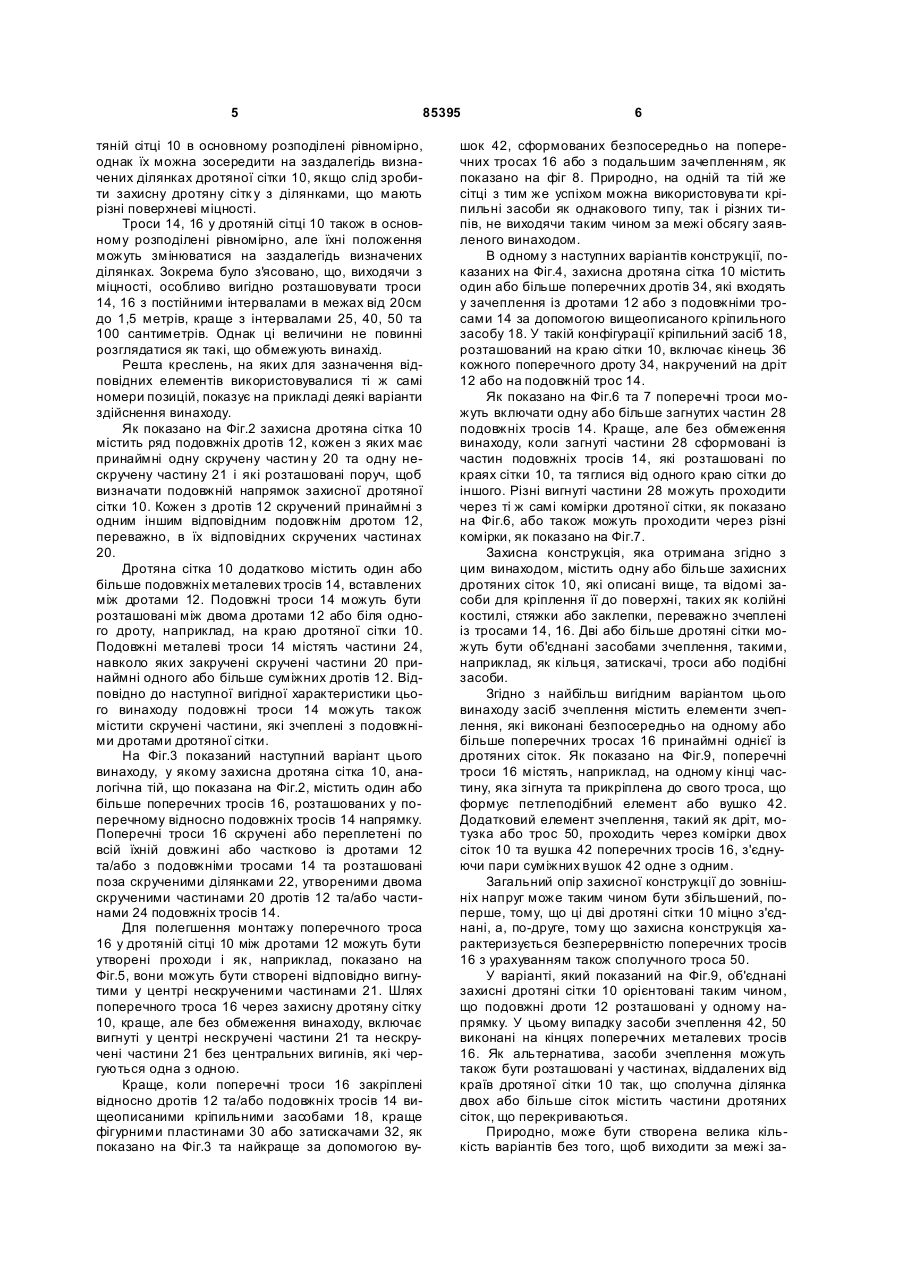

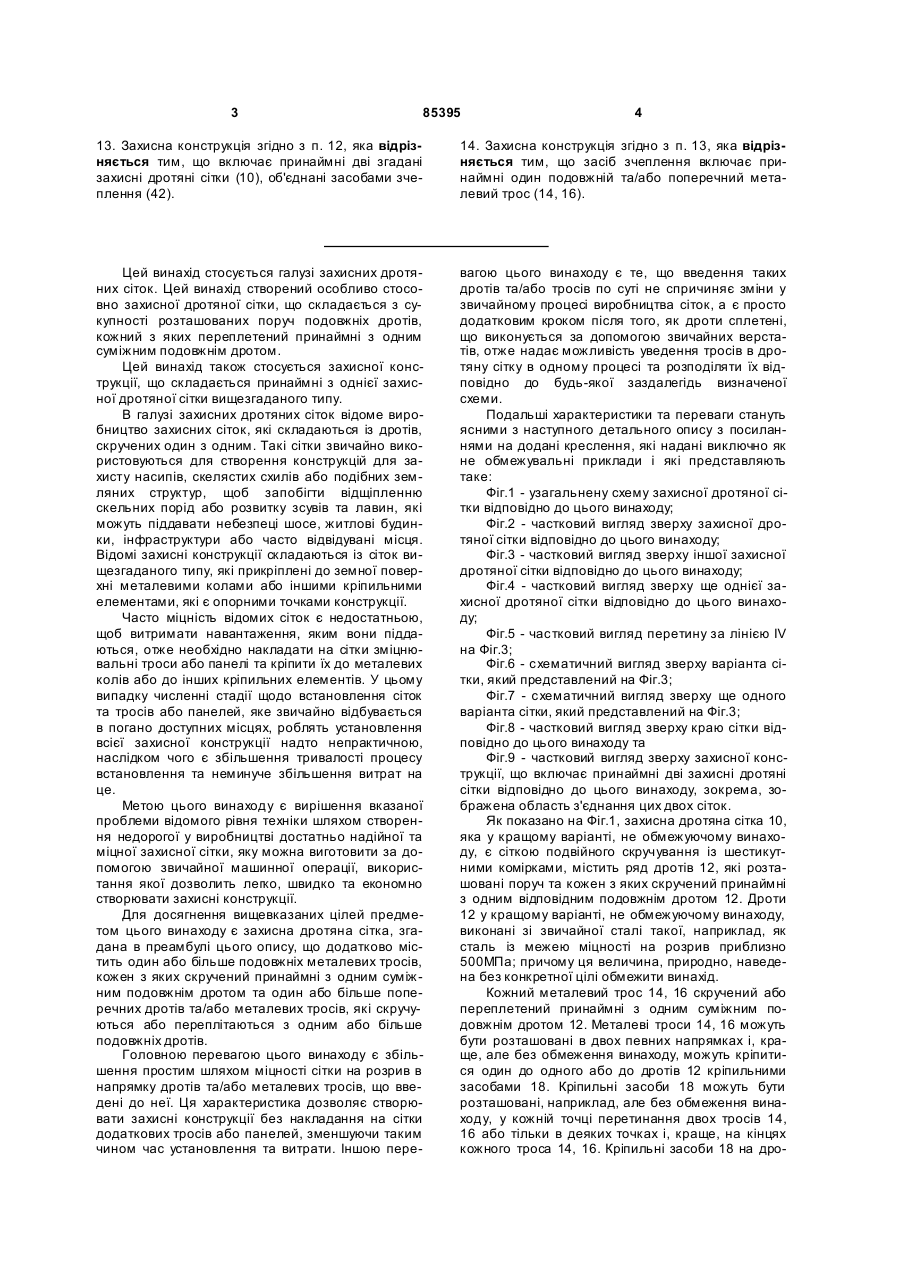

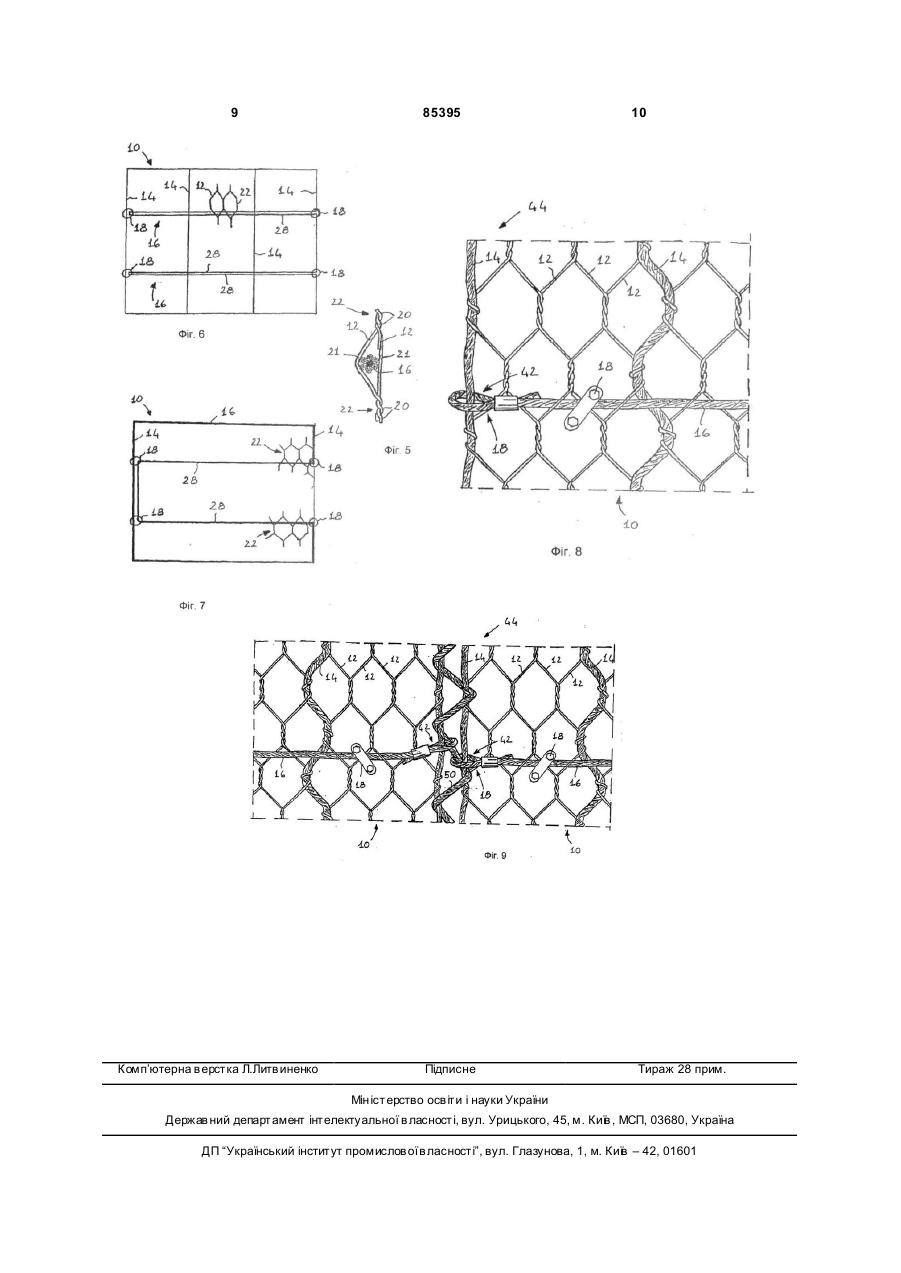

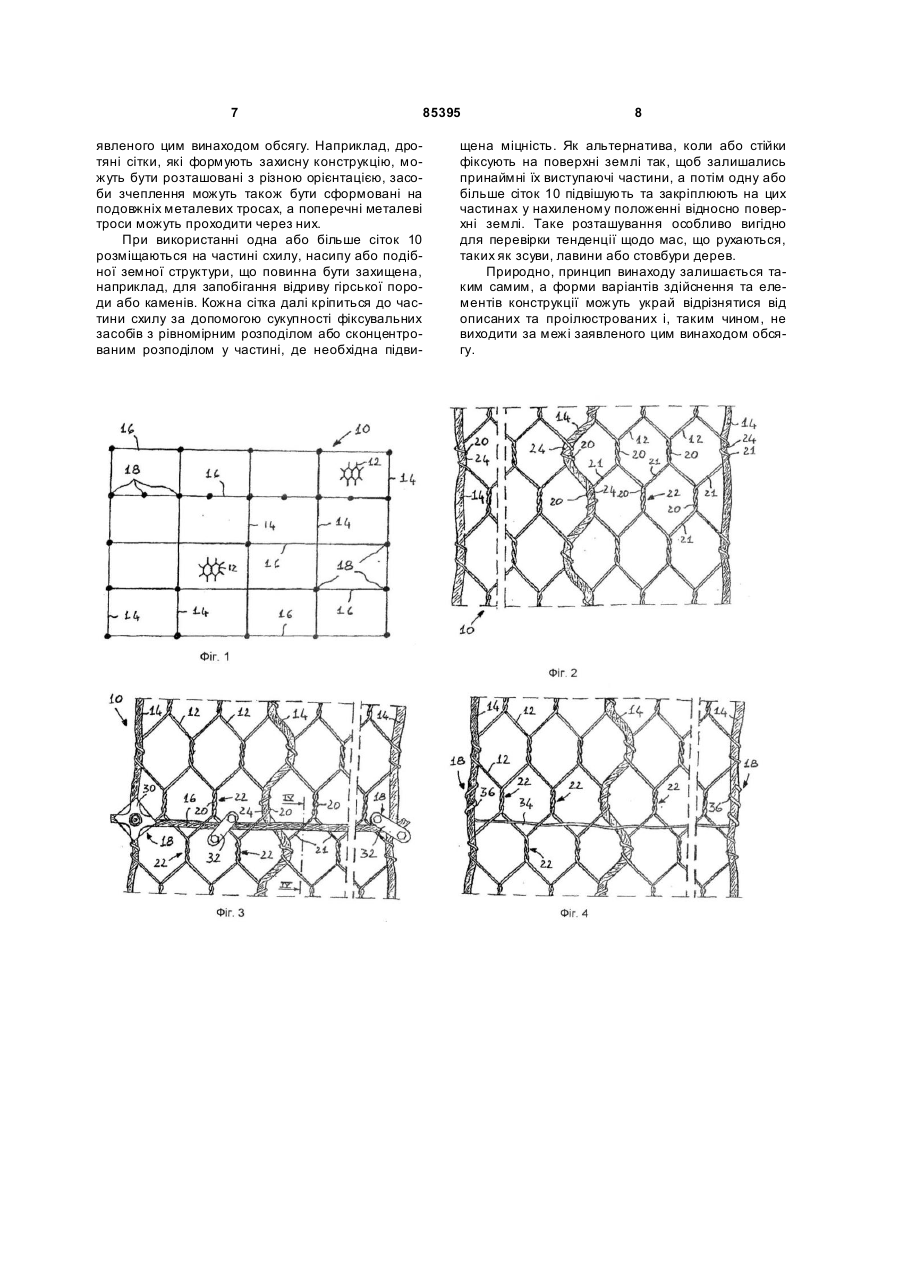

1. Захисна дротяна сітка, що містить ряд розташованих поруч подовжніх дротів (12), кожен з яких скручений принаймні з одним відповідним суміжним подовжнім дротом (12), яка відрізняється тим, що вона додатково містить один або більше подовжніх металевих тросів (14), кожен з яких скручений або сплетений принаймні з одним суміжним подовжнім дротом (12), та/або один або більше поперечних дротів (34) та/або металевих тросів (16), розташованих у поперечному відносно подовжніх дротів (12) напрямку та поза ділянками (22), де вони скручені, визначеними частинами (20) суміжних подовжніх дротів (12), які закручені один навколо одного, причому поперечні дроти (34) та/або металеві троси (16) скручені або сплетені з одним або більше подовжніми дротами 2. Захисна дротяна сітка згідно з п. 1, яка відріз(12). няється тим, що один або більше подовжніх металевих тросів (14) вставлені між подовжніми дротами (12). 3. Захисна дротяна сітка згідно з п. 2, яка відрізняється тим, що вона містить сукупність згаданих подовжніх металевих тросів (14), які розташовані рівномірно відносно один одного та чергуються з одним або більше дротами (12). 4. Захисна дротяна сітка згідно з будь-яким з попередніх пунктів, яка відрізняється тим, що при 2 (19) 1 3 85395 4 13. Захисна конструкція згідно з п. 12, яка відрізняється тим, що включає принаймні дві згадані захисні дротяні сітки (10), об'єднані засобами зчеплення (42). 14. Захисна конструкція згідно з п. 13, яка відрізняється тим, що засіб зчеплення включає принаймні один подовжній та/або поперечний металевий трос (14, 16). Цей винахід стосується галузі захисних дротяних сіток. Цей винахід створений особливо стосовно захисної дротяної сітки, що складається з сукупності розташованих поруч подовжніх дротів, кожний з яких переплетений принаймні з одним суміжним подовжнім дротом. Цей винахід також стосується захисної конструкції, що складається принаймні з однієї захисної дротяної сітки вищезгаданого типу. В галузі захисних дротяних сіток відоме виробництво захисних сіток, які складаються із дротів, скручених один з одним. Такі сітки звичайно використовуються для створення конструкцій для захисту насипів, скелястих схилів або подібних земляних структур, щоб запобігти відщіпленню скельних порід або розвитку зсувів та лавин, які можуть піддавати небезпеці шосе, житлові будинки, інфраструктури або часто відвідувані місця. Відомі захисні конструкції складаються із сіток вищезгаданого типу, які прикріплені до земної поверхні металевими колами або іншими кріпильними елементами, які є опорними точками конструкції. Часто міцність відомих сіток є недостатньою, щоб витримати навантаження, яким вони піддаються, отже необхідно накладати на сітки зміцнювальні троси або панелі та кріпити їх до металевих колів або до інших кріпильних елементів. У цьому випадку численні стадії щодо встановлення сіток та тросів або панелей, яке звичайно відбувається в погано доступних місцях, роблять установлення всієї захисної конструкції надто непрактичною, наслідком чого є збільшення тривалості процесу встановлення та неминуче збільшення витрат на це. Метою цього винаходу є вирішення вказаної проблеми відомого рівня техніки шляхом створення недорогої у виробництві достатньо надійної та міцної захисної сітки, яку можна виготовити за допомогою звичайної машинної операції, використання якої дозволить легко, швидко та економно створювати захисні конструкції. Для досягнення вищевказаних цілей предметом цього винаходу є захисна дротяна сітка, згадана в преамбулі цього опису, що додатково містить один або більше подовжніх металевих тросів, кожен з яких скручений принаймні з одним суміжним подовжнім дротом та один або більше поперечних дротів та/або металевих тросів, які скручуються або переплітаються з одним або більше подовжніх дротів. Головною перевагою цього винаходу є збільшення простим шляхом міцності сітки на розрив в напрямку дротів та/або металевих тросів, що введені до неї. Ця характеристика дозволяє створювати захисні конструкції без накладання на сітки додаткових тросів або панелей, зменшуючи таким чином час установлення та витрати. Іншою пере вагою цього винаходу є те, що введення таких дротів та/або тросів по суті не спричиняє зміни у звичайному процесі виробництва сіток, а є просто додатковим кроком після того, як дроти сплетені, що виконується за допомогою звичайних верстатів, отже надає можливість уведення тросів в дротяну сітку в одному процесі та розподіляти їх відповідно до будь-якої заздалегідь визначеної схеми.Подальші характеристики та переваги стануть ясними з наступного детального опису з посиланнями на додані креслення, які надані виключно як не обмежувальні приклади і які представляють таке: Фіг.1 - узагальнену схему захисної дротяної сітки відповідно до цього винаходу; Фіг.2 - частковий вигляд зверху захисної дротяної сітки відповідно до цього винаходу; Фіг.3 - частковий вигляд зверху іншої захисної дротяної сітки відповідно до цього винаходу; Фіг.4 - частковий вигляд зверху ще однієї захисної дротяної сітки відповідно до цього винаходу; Фіг.5 - частковий вигляд перетину за лінією IV на Фіг.3; Фіг.6 - схематичний вигляд зверху варіанта сітки, який представлений на Фіг.3; Фіг.7 - схематичний вигляд зверху ще одного варіанта сітки, який представлений на Фіг.3; Фіг.8 - частковий вигляд зверху краю сітки відповідно до цього винаходу та Фіг.9 - частковий вигляд зверху захисної конструкції, що включає принаймні дві захисні дротяні сітки відповідно до цього винаходу, зокрема, зображена область з'єднання цих двох сіток. Як показано на Фіг.1, захисна дротяна сітка 10, яка у кращому варіанті, не обмежуючому винаходу, є сіткою подвійного скручування із шестикутними комірками, містить ряд дротів 12, які розташовані поруч та кожен з яких скручений принаймні з одним відповідним подовжнім дротом 12. Дроти 12 у кращому варіанті, не обмежуючому винаходу, виконані зі звичайної сталі такої, наприклад, як сталь із межею міцності на розрив приблизно 500МПа; причому ця величина, природно, наведена без конкретної цілі обмежити винахід. Кожний металевий трос 14, 16 скручений або переплетений принаймні з одним суміжним подовжнім дротом 12. Металеві троси 14, 16 можуть бути розташовані в двох певних напрямках і, краще, але без обмеження винаходу, можуть кріпитися один до одного або до дротів 12 кріпильними засобами 18. Кріпильні засоби 18 можуть бути розташовані, наприклад, але без обмеження винаходу, у кожній точці перетинання двох тросів 14, 16 або тільки в деяких точках і, краще, на кінцях кожного троса 14, 16. Кріпильні засоби 18 на дро 5 85395 тяній сітці 10 в основному розподілені рівномірно, однак їх можна зосередити на заздалегідь визначених ділянках дротяної сітки 10, якщо слід зробити захисну дротяну сітк у з ділянками, що мають різні поверхневі міцності. Троси 14, 16 у дротяній сітці 10 також в основному розподілені рівномірно, але їхні положення можуть змінюватися на заздалегідь визначених ділянках. Зокрема було з'ясовано, що, виходячи з міцності, особливо вигідно розташовувати троси 14, 16 з постійними інтервалами в межах від 20см до 1,5 метрів, краще з інтервалами 25, 40, 50 та 100 сантиметрів. Однак ці величини не повинні розглядатися як такі, що обмежують винахід. Решта креслень, на яких для зазначення відповідних елементів використовувалися ті ж самі номери позицій, показує на прикладі деякі варіанти здійснення винаходу. Як показано на Фіг.2 захисна дротяна сітка 10 містить ряд подовжніх дротів 12, кожен з яких має принаймні одну скручену частин у 20 та одну нескручену частину 21 і які розташовані поруч, щоб визначати подовжній напрямок захисної дротяної сітки 10. Кожен з дротів 12 скручений принаймні з одним іншим відповідним подовжнім дротом 12, переважно, в їх відповідних скручених частинах 20. Дротяна сітка 10 додатково містить один або більше подовжніх металевих тросів 14, вставлених між дротами 12. Подовжні троси 14 можуть бути розташовані між двома дротами 12 або біля одного дроту, наприклад, на краю дротяної сітки 10. Подовжні металеві троси 14 містять частини 24, навколо яких закручені скручені частини 20 принаймні одного або більше суміжних дротів 12. Відповідно до наступної вигідної характеристики цього винаходу подовжні троси 14 можуть також містити скручені частини, які зчеплені з подовжніми дротами дротяної сітки. На Фіг.3 показаний наступний варіант цього винаходу, у якому захисна дротяна сітка 10, аналогічна тій, що показана на Фіг.2, містить один або більше поперечних тросів 16, розташованих у поперечному відносно подовжніх тросів 14 напрямку. Поперечні троси 16 скручені або переплетені по всій їхній довжині або частково із дротами 12 та/або з подовжніми тросами 14 та розташовані поза скрученими ділянками 22, утвореними двома скрученими частинами 20 дротів 12 та/або частинами 24 подовжніх тросів 14. Для полегшення монтажу поперечного троса 16 у дротяній сітці 10 між дротами 12 можуть бути утворені проходи і як, наприклад, показано на Фіг.5, вони можуть бути створені відповідно вигнутими у центрі нескрученими частинами 21. Шлях поперечного троса 16 через захисну дротяну сітку 10, краще, але без обмеження винаходу, включає вигнуті у центрі нескручені частини 21 та нескручені частини 21 без центральних вигинів, які чергуються одна з одною. Краще, коли поперечні троси 16 закріплені відносно дротів 12 та/або подовжніх тросів 14 вищеописаними кріпильними засобами 18, краще фігурними пластинами 30 або затискачами 32, як показано на Фіг.3 та найкраще за допомогою ву 6 шок 42, сформованих безпосередньо на поперечних тросах 16 або з подальшим зачепленням, як показано на фіг 8. Природно, на одній та тій же сітці з тим же успіхом можна використовува ти кріпильні засоби як однакового типу, так і різних типів, не виходячи таким чином за межі обсягу заявленого винаходом. В одному з наступних варіантів конструкції, показаних на Фіг.4, захисна дротяна сітка 10 містить один або більше поперечних дротів 34, які входять у зачеплення із дротами 12 або з подовжніми тросами 14 за допомогою вищеописаного кріпильного засобу 18. У такій конфігурації кріпильний засіб 18, розташований на краю сітки 10, включає кінець 36 кожного поперечного дроту 34, накручений на дріт 12 або на подовжній трос 14. Як показано на Фіг.6 та 7 поперечні троси можуть включати одну або більше загнутих частин 28 подовжніх тросів 14. Краще, але без обмеження винаходу, коли загнуті частини 28 сформовані із частин подовжніх тросів 14, які розташовані по краях сітки 10, та тяглися від одного краю сітки до іншого. Різні вигнуті частини 28 можуть проходити через ті ж самі комірки дротяної сітки, як показано на Фіг.6, або також можуть проходити через різні комірки, як показано на Фіг.7. Захисна конструкція, яка отримана згідно з цим винаходом, містить одну або більше захисних дротяних сіток 10, які описані вище, та відомі засоби для кріплення її до поверхні, таких як колійні костилі, стяжки або заклепки, переважно зчеплені із тросами 14, 16. Дві або більше дротяні сітки можуть бути об'єднані засобами зчеплення, такими, наприклад, як кільця, затискачі, троси або подібні засоби. Згідно з найбільш вигідним варіантом цього винаходу засіб зчеплення містить елементи зчеплення, які виконані безпосередньо на одному або більше поперечних тросах 16 принаймні однієї із дротяних сіток. Як показано на Фіг.9, поперечні троси 16 містять, наприклад, на одному кінці частину, яка зігнута та прикріплена до свого троса, що формує петлеподібний елемент або вушко 42. Додатковий елемент зчеплення, такий як дріт, мотузка або трос 50, проходить через комірки двох сіток 10 та вушка 42 поперечних тросів 16, з'єднуючи пари суміжних вушок 42 одне з одним. Загальний опір захисної конструкції до зовнішніх напруг може таким чином бути збільшений, поперше, тому, що ці дві дротяні сітки 10 міцно з'єднані, а, по-друге, тому що захисна конструкція характеризується безперервністю поперечних тросів 16 з урахуванням також сполучного троса 50. У варіанті, який показаний на Фіг.9, об'єднані захисні дротяні сітки 10 орієнтовані таким чином, що подовжні дроти 12 розташовані у одному напрямку. У цьому випадку засоби зчеплення 42, 50 виконані на кінцях поперечних металевих тросів 16. Як альтернатива, засоби зчеплення можуть також бути розташовані у частинах, віддалених від країв дротяної сітки 10 так, що сполучна ділянка двох або більше сіток містить частини дротяних сіток, що перекриваються. Природно, може бути створена велика кількість варіантів без того, щоб виходити за межі за 7 явленого цим винаходом обсягу. Наприклад, дротяні сітки, які формують захисну конструкцію, можуть бути розташовані з різною орієнтацією, засоби зчеплення можуть також бути сформовані на подовжніх металевих тросах, а поперечні металеві троси можуть проходити через них. При використанні одна або більше сіток 10 розміщаються на частині схилу, насипу або подібної земної структури, що повинна бути захищена, наприклад, для запобігання відриву гірської породи або каменів. Кожна сітка далі кріпиться до частини схилу за допомогою сукупності фіксувальних засобів з рівномірним розподілом або сконцентрованим розподілом у частині, де необхідна підви 85395 8 щена міцність. Як альтернатива, коли або стійки фіксують на поверхні землі так, щоб залишались принаймні їх виступаючі частини, а потім одну або більше сіток 10 підвішують та закріплюють на цих частинах у нахиленому положенні відносно поверхні землі. Таке розташування особливо вигідно для перевірки тенденції щодо мас, що рухаються, таких як зсуви, лавини або стовбури дерев. Природно, принцип винаходу залишається таким самим, а форми варіантів здійснення та елементів конструкції можуть украй відрізнятися від описаних та проілюстрованих і, таким чином, не виходити за межі заявленого цим винаходом обсягу. 9 Комп’ютерна в ерстка Л.Литв иненко 85395 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
