Пристрій для вилучення кліща

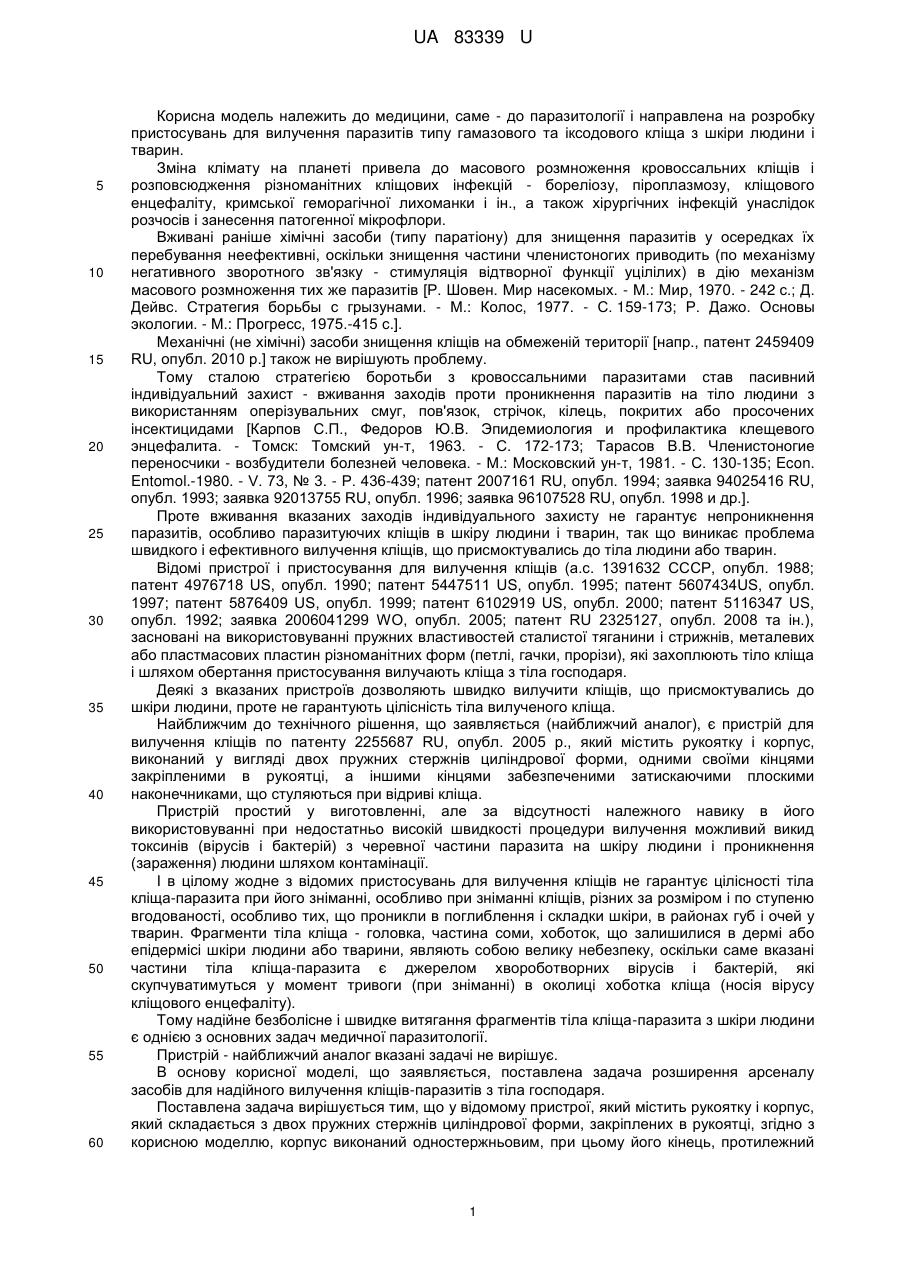

Реферат: UA 83339 U UA 83339 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, саме - до паразитології і направлена на розробку пристосувань для вилучення паразитів типу гамазового та ікcодового кліща з шкіри людини і тварин. Зміна клімату на планеті привела до масового розмноження кровоссальних кліщів і розповсюдження різноманітних кліщових інфекцій - бореліозу, піроплазмозу, кліщового енцефаліту, кримської геморагічної лихоманки і ін., а також хірургічних інфекцій унаслідок розчосів і занесення патогенної мікрофлори. Вживані раніше хімічні засоби (типу паратіону) для знищення паразитів у осередках їх перебування неефективні, оскільки знищення частини членистоногих приводить (по механізму негативного зворотного зв'язку - стимуляція відтворної функції уцілілих) в дію механізм масового розмноження тих же паразитів [Р. Шовен. Мир насекомых. - М.: Мир, 1970. - 242 с.; Д. Дейвс. Стратегия борьбы с грызунами. - М.: Колос, 1977. - С. 159-173; Р. Дажо. Основы экологии. - М.: Прогресс, 1975.-415 с.]. Механічні (не хімічні) засоби знищення кліщів на обмеженій території [напр., патент 2459409 RU, опубл. 2010 p.] також не вирішують проблему. Тому сталою стратегією боротьби з кровоссальними паразитами став пасивний індивідуальний захист - вживання заходів проти проникнення паразитів на тіло людини з використанням оперізувальних смуг, пов'язок, стрічок, кілець, покритих або просочених інсектицидами [Карпов С.П., Федоров Ю.В. Эпидемиология и профилактика клещевого энцефалита. - Томск: Томский ун-т, 1963. - С. 172-173; Тарасов В.В. Членистоногие переносчики - возбудители болезней человека. - М.: Московский ун-т, 1981. - С. 130-135; Econ. Entomol.-1980. - V. 73, № 3. - Р. 436-439; патент 2007161 RU, опубл. 1994; заявка 94025416 RU, опубл. 1993; заявка 92013755 RU, опубл. 1996; заявка 96107528 RU, опубл. 1998 и др.]. Проте вживання вказаних заходів індивідуального захисту не гарантує непроникнення паразитів, особливо паразитуючих кліщів в шкіру людини і тварин, так що виникає проблема швидкого і ефективного вилучення кліщів, що присмоктувались до тіла людини або тварин. Відомі пристрої і пристосування для вилучення кліщів (а.с. 1391632 СССР, опубл. 1988; патент 4976718 US, опубл. 1990; патент 5447511 US, опубл. 1995; патент 5607434US, опубл. 1997; патент 5876409 US, опубл. 1999; патент 6102919 US, опубл. 2000; патент 5116347 US, опубл. 1992; заявка 2006041299 WO, опубл. 2005; патент RU 2325127, опубл. 2008 та ін.), засновані на використовуванні пружних властивостей сталистої тяганини і стрижнів, металевих або пластмасових пластин різноманітних форм (петлі, гачки, прорізи), які захоплюють тіло кліща і шляхом обертання пристосування вилучають кліща з тіла господаря. Деякі з вказаних пристроїв дозволяють швидко вилучити кліщів, що присмоктувались до шкіри людини, проте не гарантують цілісність тіла вилученого кліща. Найближчим до технічного рішення, що заявляється (найближчий аналог), є пристрій для вилучення кліщів по патенту 2255687 RU, опубл. 2005 p., який містить рукоятку і корпус, виконаний у вигляді двох пружних стержнів циліндрової форми, одними своїми кінцями закріпленими в рукоятці, а іншими кінцями забезпеченими затискаючими плоскими наконечниками, що стуляються при відриві кліща. Пристрій простий у виготовленні, але за відсутності належного навику в його використовуванні при недостатньо високій швидкості процедури вилучення можливий викид токсинів (вірусів і бактерій) з черевної частини паразита на шкіру людини і проникнення (зараження) людини шляхом контамінації. І в цілому жодне з відомих пристосувань для вилучення кліщів не гарантує цілісності тіла кліща-паразита при його зніманні, особливо при зніманні кліщів, різних за розміром і по ступеню вгодованості, особливо тих, що проникли в поглиблення і складки шкіри, в районах губ і очей у тварин. Фрагменти тіла кліща - головка, частина соми, хоботок, що залишилися в дермі або епідермісі шкіри людини або тварини, являють собою велику небезпеку, оскільки саме вказані частини тіла кліща-паразита є джерелом хвороботворних вірусів і бактерій, які скупчуватимуться у момент тривоги (при зніманні) в околиці хоботка кліща (носія вірусу кліщового енцефаліту). Тому надійне безболісне і швидке витягання фрагментів тіла кліща-паразита з шкіри людини є однією з основних задач медичної паразитології. Пристрій - найближчий аналог вказані задачі не вирішує. В основу корисної моделі, що заявляється, поставлена задача розширення арсеналу засобів для надійного вилучення кліщів-паразитів з тіла господаря. Поставлена задача вирішується тим, що у відомому пристрої, який містить рукоятку і корпус, який складається з двох пружних стержнів циліндрової форми, закріплених в рукоятці, згідно з корисною моделлю, корпус виконаний одностержньовим, при цьому його кінець, протилежний 1 UA 83339 U 5 10 15 20 25 30 35 40 45 50 55 60 закріпленому в рукоятці, загострений, а його бічна поверхня забезпечена канавками, орієнтованими під кутом 45±5 градусів по відношенню до подовжньої осі стержня. Виконання корпусу пристрою у вигляді циліндрового стержня із загостреним кінцем і забезпеченого канавками (тобто виконаного у вигляді гарпуна) дозволяє витягнути з шкіри людини фрагменти кліща - головку, частину соми і хоботок, які жорстко фіксуються в епідермісі і дермі за допомогою шипів і зубчиків, при цьому міцели хітинового покриву паразита, а також структури його мезодерми і ектодерми, утворюють досить міцні структурні грати за рахунок затвердіння в його кутикулі білків, за допомогою дигідрооксіфенолу, так що при правильному проколі вказаних фрагментів і завдяки наявності рифлення (канавок) на частині стержня, яка упроваджена в тіло, при правильних маніпуляційних процедурах вдається швидко витягнути залишки паразита з тіла господаря. На кресленні представлені: а - конструкція пристрою, який заявляється, в композиції з ділянкою шкіри людини, у виїмці якої знаходяться фрагменти кліща-паразита, де 1 - рукоятка, 2 - циліндровий стержень, центральна частина, 3 - наконечник з борозенками, 4 - фрагмент тіла кліща; б - взаємне положення ділянки шкіри і пристрою, наконечник якого проник у фрагменти тіла кліща (напрям обертання вказаний стрілкою), перша фаза упровадження; в - друга фаза процедури упровадження наконечника пристрою в тіло кліща; г - положення пристрою після повного його проникнення; д - видалення фрагментів кліща, напрям обертання вказаний стрілкою. Технологічно пристрій може бути виконано з використанням ін'єкційної голки канюлі від разового шприца, на крайову частину (нижню третину) якої за допомогою мініатюрної алмазної пили (або надфіля) наносяться дрібні канавки - щербини - рифлення під кутом приблизно 45° до подовжньої осі голки, після чого голка стерилізується. Процедура вилучення фрагментів кліща з тіла господаря полягає в наступному. Після обробки операційного поля в області упровадженого фрагмента кліща 1-3 %-ним розчином йоду і 70 %-ним розчином етилового спирту проводиться місцева інфільтраційна анестезія для адекватного знеболення і для щільної (тугої) інфільтрації тканин анестетиком, для їх максимального розтягування і полегшення видалення фрагментів. Пристрій розміщують під кутом, близьким 90° до поверхні тіла, і обертальним рухом за годинниковою стрілкою упроваджують в масив фрагмента, потім переводять пристрій в похиле положення, під кутом 45°, придавлюючи і обертаючи поглиблений наконечник інструменту, вводять його ще на 1-2 мм в товщу дерми, частково руйнують хітинову кутикулу, яка в мікроструктурному уявленні є ґратчастим біополімером, так що при обертанні інструменту відбувається захоплення, намотування і фіксація кутикули і інших фрагментів (зубців, шпильок) на наконечнику. Кутикула характеризується не тільки механічною міцністю, але і певною розтяжністю за рахунок наявності в ендо- і мезокутикулі фібрилярно-колагенових і еластинових волокон, тому при орієнтації канавок по відношенню до осі наконечника під кутом, близьким до 45°, відбувається більш ефективне намотування більшої частини залишків фрагмента паразита і утримування на наконечнику, а при реверсивно-обертальному русі фрагменти його ще щільніше фіксуються на наконечнику за рахунок його рифлення і повністю витягуються з тіла потерпілого з мінімальним травмуванням і мінімальним інфікуванням навколишніх тканин. Значущість процедури надійного вилучення фрагментів кліщів-паразитів з тіла людини або тварини диктується і тим, що будь-який кліщ, що присмоктався, потенційно заразний і небезпечний, оскільки протягом сотень мільйонів років, тобто з моменту появи кліщів як виду по сьогоднішній день, відбувалося поступово посилення кліщової інфекції за рахунок трансоваріальної передачі її потомству паразитів, інокуляції і зростання її вірулентності і хвороботворності за рахунок наявності патогенних мікробів і вірусів в тілі кліща, які є необхідною умовою його життєзабезпечення, оскільки сам кліщ-паразит не може виробляти і синтезувати життєво необхідні ферменти і вітаміни - це забезпечується патогенними мікробами і вірусами (так звані мутуалізм і коменсалізм). Тому для осіб, які піддалися нападу паразитів, в післяопераційному періоді слід рекомендувати: 1) нагляд медпрацівниками в перебіг не менше 3-х місяців після укусу; 2) загальнозміцнююче лікування із застосуванням імуномодуляторів і натуральних і синтетичних антибіотиків - антивір, фітокс, макроліди, цефалоспорини, тетрациклін, а також десенсибілізуючі препарати; 3) процедури - місцево, амбулаторно: електрофорез (або фонофорез) з цефалоспоринами, а також компреси діоксидину з дімексидом в розведенні 1:10-1:15. Вказане лікування проводиться протягом 7-14 днів після укусу за показаннями до повного одужання: зникнення інфільтрату і хворобливості в місці інокуляції, отримання достовірних триразових негативних імунобіохімічних лабораторних аналізів крові пацієнта з інтервалом в 2 тижні. 2 UA 83339 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для вилучення кліща, що містить рукоятку і корпус, який складається з двох пружних стержнів циліндрової форми, закріплених в рукоятці, який відрізняється тим, що корпус виконаний одностержньовим, при цьому його кінець, протилежний закріпленому в рукоятці, загострений, а його бічна поверхня забезпечена канавками, орієнтованими під кутом 45±5 градусів по відношенню до подовжньої осі стержня. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
