Спосіб знищення кліща на бджолі та у розплоді у сотах і пристрій для його реалізації

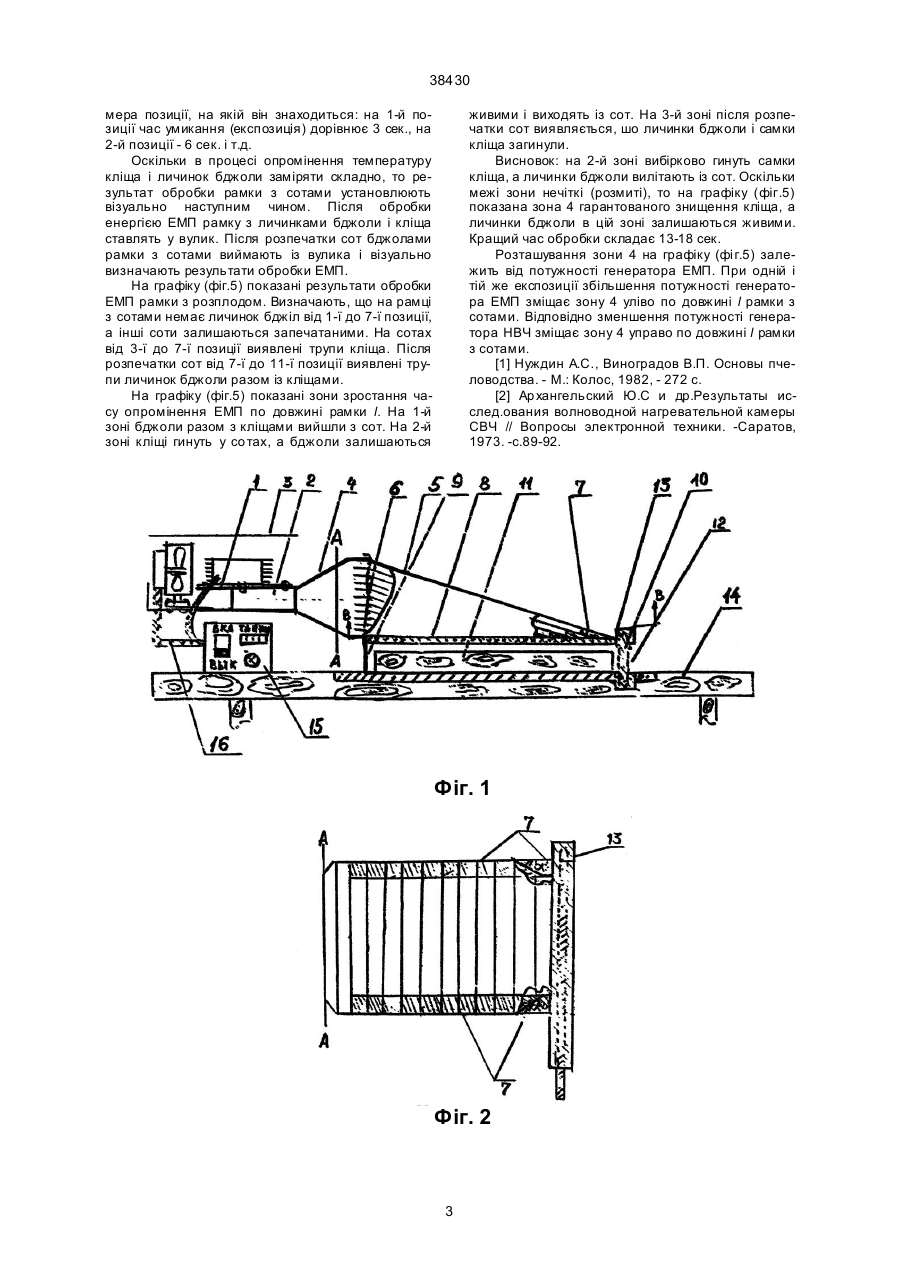

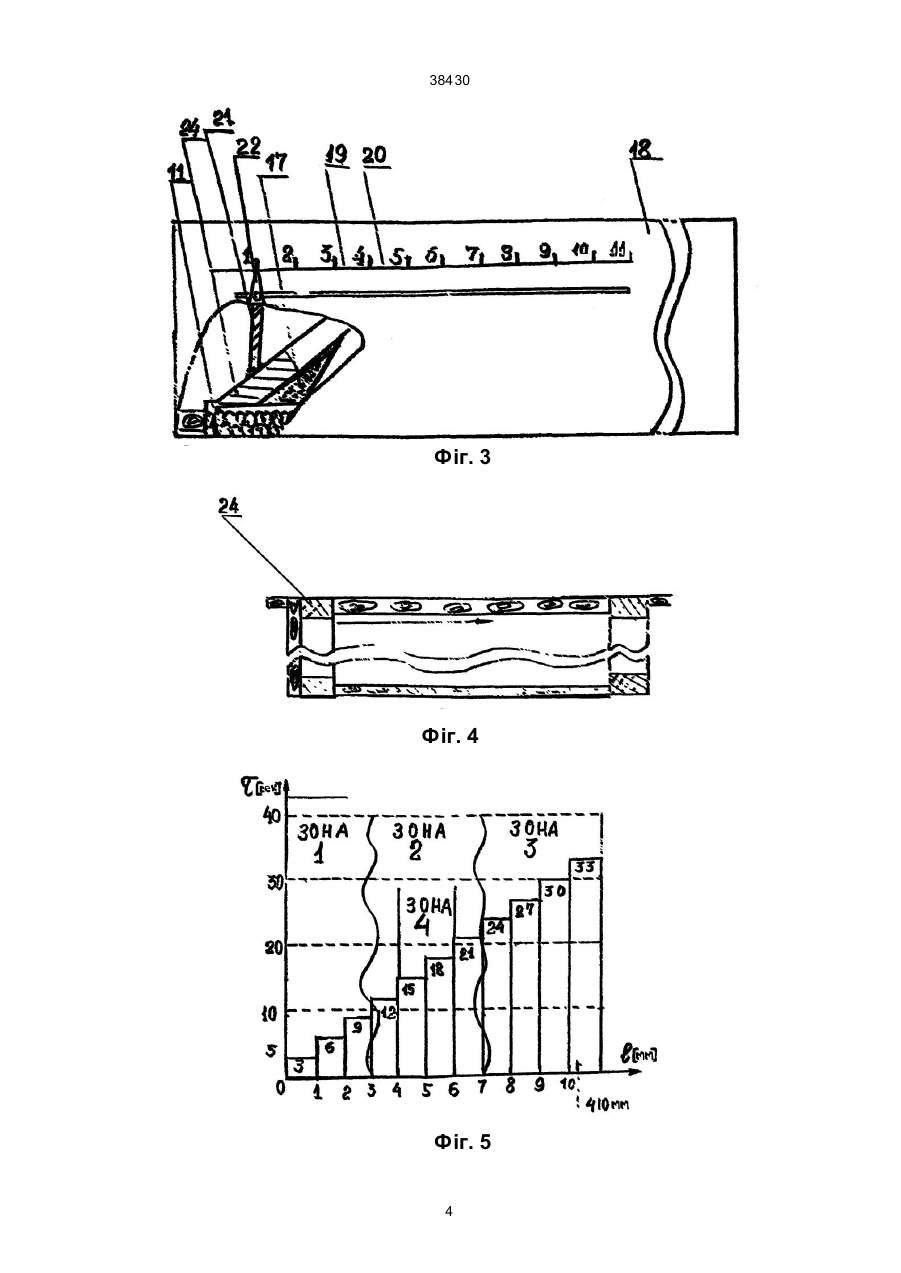

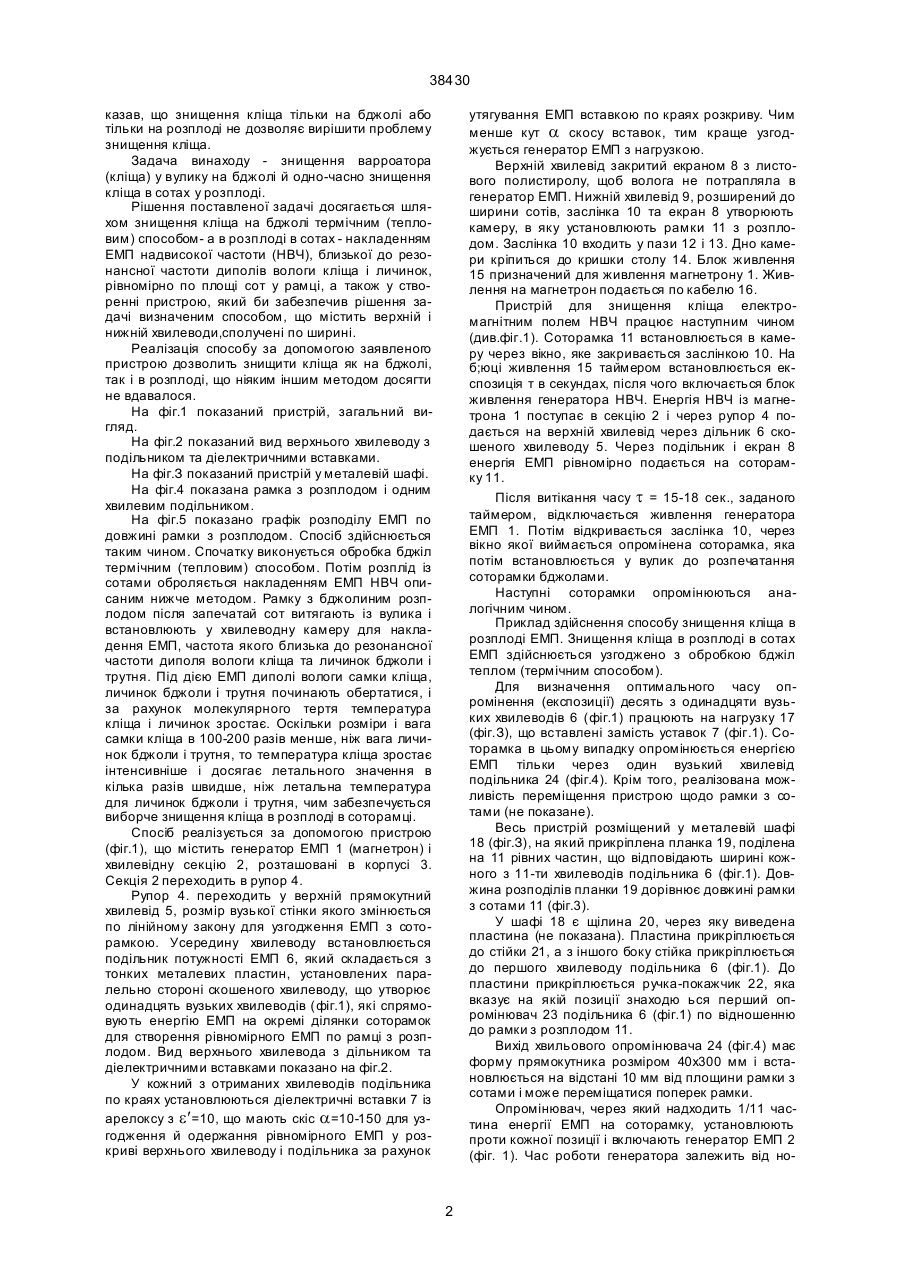

1. Спосіб знищення кліща на бджолі та у розплоді у сотах, що включає попередню обробку бджоли теплом, який відрізняється тим, що далі здійснюють обробку розплоду енергією електрома 38430 казав, що знищення кліща тільки на бджолі або тільки на розплоді не дозволяє вирішити проблему знищення кліща. Задача винаходу - знищення варроатора (кліща) у вулику на бджолі й одно-часно знищення кліща в сотах у розплоді. Рішення поставленої задачі досягається шляхом знищення кліща на бджолі термічним (тепловим) способом- а в розплоді в сотах - накладенням ЕМП надвисокої частоти (НВЧ), близької до резонансної частоти диполів вологи кліща і личинок, рівномірно по площі сот у рамці, а також у створенні пристрою, який би забезпечив рішення задачі визначеним способом, що містить верхній і нижній хвилеводи,сполучені по ширині. Реалізація способу за допомогою заявленого пристрою дозволить знищити кліща як на бджолі, так і в розплоді, що ніяким іншим методом досягти не вдавалося. На фіг.1 показаний пристрій, загальний вигляд. На фіг.2 показаний вид верхнього хвилеводу з подільником та діелектричними вставками. На фіг.З показаний пристрій у металевій шафі. На фіг.4 показана рамка з розплодом і одним хвилевим подільником. На фіг.5 показано графік розподілу ЕМП по довжині рамки з розплодом. Спосіб здійснюється таким чином. Спочатку виконується обробка бджіл термічним (тепловим) способом. Потім розплід із сотами оброляється накладенням ЕМП НВЧ описаним нижче методом. Рамку з бджолиним розплодом після запечатай сот витягають із вулика і встановлюють у хвилеводну камеру для накладення ЕМП, частота якого близька до резонансної частоти диполя вологи кліща та личинок бджоли і трутня. Під дією ЕМП диполі вологи самки кліща, личинок бджоли і трутня починають обертатися, і за рахунок молекулярного тертя температура кліща і личинок зростає. Оскільки розміри і вага самки кліща в 100-200 разів менше, ніж вага личинок бджоли і трутня, то температура кліща зростає інтенсивніше і досягає летального значення в кілька разів швидше, ніж летальна температура для личинок бджоли і трутня, чим забезпечується виборче знищення кліща в розплоді в соторамці. Спосіб реалізується за допомогою пристрою (фіг.1), що містить генератор ЕМП 1 (магнетрон) і хвилевідну секцію 2, розташовані в корпусі 3. Секція 2 переходить в рупор 4. Рупор 4. переходить у верхній прямокутний хвилевід 5, розмір вузької стінки якого змінюється по лінійному закону для узгодження ЕМП з соторамкою. Усередину хвилеводу встановлюється подільник потужності ЕМП 6, який складається з тонких металевих пластин, установлених паралельно стороні скошеного хвилеводу, що утворює одинадцять вузьких хвилеводів (фіг.1), які спрямовують енергію ЕМП на окремі ділянки соторамок для створення рівномірного ЕМП по рамці з розплодом. Вид верхнього хвилевода з дільником та діелектричними вставками показано на фіг.2. У кожний з отриманих хвилеводів подільника по краях установлюються діелектричні вставки 7 із арелоксу з e¢=10, що мають скіс a =10-150 для узгодження й одержання рівномірного ЕМП у розкриві верхнього хвилеводу і подільника за рахунок утягування ЕМП вставкою по краях розкриву. Чим менше кут a скосу вставок, тим краще узгоджується генератор ЕМП з нагрузкою. Верхній хвилевід закритий екраном 8 з листового полистиролу, щоб волога не потрапляла в генератор ЕМП. Нижній хвилевід 9, розширений до ширини сотів, заслінка 10 та екран 8 утворюють камеру, в яку установлюють рамки 11 з розплодом. Заслінка 10 входить у пази 12 і 13. Дно камери кріпиться до кришки столу 14. Блок живлення 15 призначений для живлення магнетрону 1. Живлення на магнетрон подається по кабелю 16. Пристрій для знищення кліща електромагнітним полем НВЧ працює наступним чином (див.фіг.1). Соторамка 11 встановлюється в камеру через вікно, яке закривається заслінкою 10. На б;юці живлення 15 таймером встановлюється експозиція т в секундах, після чого включається блок живлення генератора НВЧ. Енергія НВЧ із магнетрона 1 поступає в секцію 2 і через рупор 4 подається на верхній хвилевід через дільник 6 скошеного хвилеводу 5. Через подільник і екран 8 енергія ЕМП рівномірно подається на соторамку 11. Після витікання часу t = 15-18 сек., заданого таймером, відключається живлення генератора ЕМП 1. Потім відкривається заслінка 10, через вікно якої виймається опромінена соторамка, яка потім встановлюється у вулик до розпечатання соторамки бджолами. Наступні соторамки опромінюються аналогічним чином. Приклад здійснення способу знищення кліща в розплоді ЕМП. Знищення кліща в розплоді в сотах ЕМП здійснюється узгоджено з обробкою бджіл теплом (термічним способом). Для визначення оптимального часу опромінення (експозиції) десять з одинадцяти вузьких хвилеводів 6 (фіг.1) працюють на нагрузку 17 (фіг.З), що вставлені замість уставок 7 (фіг.1). Соторамка в цьому випадку опромінюється енергією ЕМП тільки через один вузький хвилевід подільника 24 (фіг.4). Крім того, реалізована можливість переміщення пристрою щодо рамки з сотами (не показане). Весь пристрій розміщений у металевій шафі 18 (фіг.З), на який прикріплена планка 19, поділена на 11 рівних частин, що відповідають ширині кожного з 11-ти хвилеводів подільника 6 (фіг.1). Довжина розподілів планки 19 дорівнює довжині рамки з сотами 11 (фіг.3). У шафі 18 є щілина 20, через яку виведена пластина (не показана). Пластина прикріплюється до стійки 21, а з іншого боку стійка прикріплюється до першого хвилеводу подільника 6 (фіг.1). До пластини прикріплюється ручка-покажчик 22, яка вказує на якій позиції знаходю ься перший опромінювач 23 подільника 6 (фіг.1) по відношенню до рамки з розплодом 11. Вихід хвильового опромінювача 24 (фіг.4) має форму прямокутника розміром 40х300 мм і встановлюється на відстані 10 мм від площини рамки з сотами і може переміщатися поперек рамки. Опромінювач, через який надходить 1/11 частина енергії ЕМП на соторамку, установлюють проти кожної позиції і включають генератор ЕМП 2 (фіг. 1). Час роботи генератора залежить від но 2 38430 мера позиції, на якій він знаходиться: на 1-й позиції час умикання (експозиція) дорівнює 3 сек., на 2-й позиції - 6 сек. і т.д. Оскільки в процесі опромінення температуру кліща і личинок бджоли заміряти складно, то результат обробки рамки з сотами установлюють візуально наступним чином. Після обробки енергією ЕМП рамку з личинками бджоли і кліща ставлять у вулик. Після розпечатки сот бджолами рамки з сотами виймають із вулика і візуально визначають результати обробки ЕМП. На графіку (фіг.5) показані результати обробки ЕМП рамки з розплодом. Визначають, що на рамці з сотами немає личинок бджіл від 1-ї до 7-ї позиції, а інші соти залишаються запечатаними. На сотах від 3-ї до 7-ї позиції виявлені трупи кліща. Після розпечатки сот від 7-ї до 11-ї позиції виявлені трупи личинок бджоли разом із кліщами. На графіку (фіг.5) показані зони зростання часу опромінення ЕМП по довжині рамки l. На 1-й зоні бджоли разом з кліщами вийшли з сот. На 2-й зоні кліщі гинуть у со тах, а бджоли залишаються живими і виходять із сот. На 3-й зоні після розпечатки сот виявляється, шо личинки бджоли і самки кліща загинули. Висновок: на 2-й зоні вибірково гинуть самки кліща, а личинки бджоли вилітають із сот. Оскільки межі зони нечіткі (розмиті), то на графіку (фіг.5) показана зона 4 гарантованого знищення кліща, а личинки бджоли в цій зоні залишаються живими. Кращий час обробки складає 13-18 сек. Розташування зони 4 на графіку (фі г.5) залежить від потужності генератора ЕМП. При одній і тій же експозиції збільшення потужності генератора ЕМП зміщає зону 4 уліво по довжині l рамки з сотами. Відповідно зменшення потужності генератора НВЧ зміщає зону 4 управо по довжині l рамки з сотами. [1] Нуждин А.С., Виноградов В.П. Основы пчеловодства. - М.: Колос, 1982, - 272 с. [2] Ар хангельский Ю.С и др.Результаты исслед.ования волноводной нагревательной камеры СВЧ // Вопросы электронной техники. -Саратов, 1973. -с.89-92. Фіг. 1 Фіг. 2 3 38430 Фіг. 3 Фіг. 4 Фіг. 5 4 38430 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
