Пошуково-просівний совок

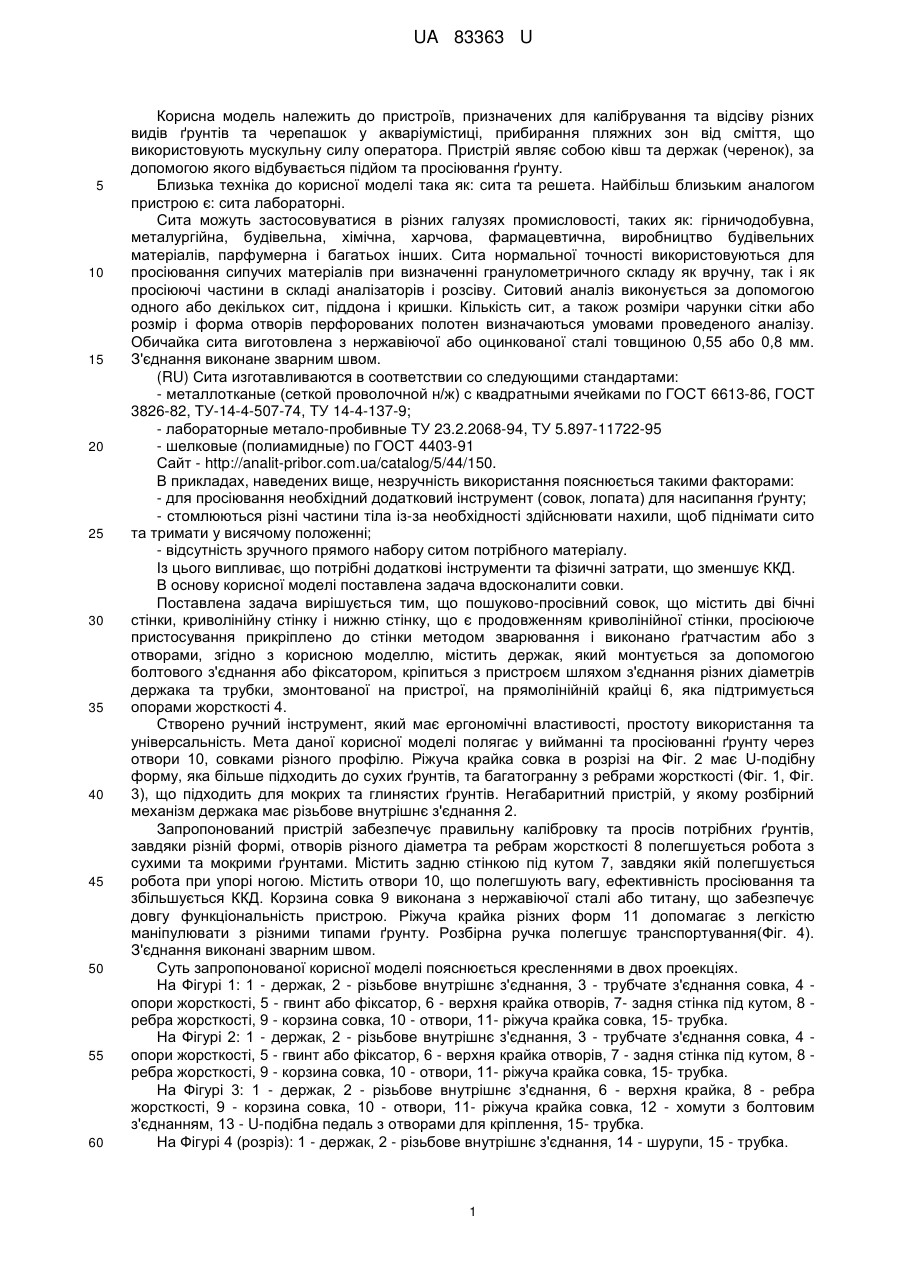

Реферат: UA 83363 U UA 83363 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для калібрування та відсіву різних видів ґрунтів та черепашок у акваріумістиці, прибирання пляжних зон від сміття, що використовують мускульну силу оператора. Пристрій являє собою ківш та держак (черенок), за допомогою якого відбувається підйом та просіювання ґрунту. Близька техніка до корисної моделі така як: сита та решета. Найбільш близьким аналогом пристрою є: сита лабораторні. Сита можуть застосовуватися в різних галузях промисловості, таких як: гірничодобувна, металургійна, будівельна, хімічна, харчова, фармацевтична, виробництво будівельних матеріалів, парфумерна і багатьох інших. Сита нормальної точності використовуються для просіювання сипучих матеріалів при визначенні гранулометричного складу як вручну, так і як просіюючі частини в складі аналізаторів і розсіву. Ситовий аналіз виконується за допомогою одного або декількох сит, піддона і кришки. Кількість сит, а також розміри чарунки сітки або розмір і форма отворів перфорованих полотен визначаються умовами проведеного аналізу. Обичайка сита виготовлена з нержавіючої або оцинкованої сталі товщиною 0,55 або 0,8 мм. З'єднання виконане зварним швом. (RU) Сита изготавливаются в соответствии со следующими стандартами: - металлотканые (сеткой проволочной н/ж) с квадратными ячейками по ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-74, ТУ 14-4-137-9; - лабораторные метало-пробивные ТУ 23.2.2068-94, ТУ 5.897-11722-95 - шелковые (полиамидные) по ГОСТ 4403-91 Сайт - http://analit-pribor.com.ua/catalog/5/44/150. В прикладах, наведених вище, незручність використання пояснюється такими факторами: - для просіювання необхідний додатковий інструмент (совок, лопата) для насипання ґрунту; - стомлюються різні частини тіла із-за необхідності здійснювати нахили, щоб піднімати сито та тримати у висячому положенні; - відсутність зручного прямого набору ситом потрібного матеріалу. Із цього випливає, що потрібні додаткові інструменти та фізичні затрати, що зменшує ККД. В основу корисної моделі поставлена задача вдосконалити совки. Поставлена задача вирішується тим, що пошуково-просівний совок, що містить дві бічні стінки, криволінійну стінку і нижню стінку, що є продовженням криволінійної стінки, просіююче пристосування прикріплено до стінки методом зварювання і виконано ґратчастим або з отворами, згідно з корисною моделлю, містить держак, який монтується за допомогою болтового з'єднання або фіксатором, кріпиться з пристроєм шляхом з'єднання різних діаметрів держака та трубки, змонтованої на пристрої, на прямолінійній крайці 6, яка підтримується опорами жорсткості 4. Створено ручний інструмент, який має ергономічні властивості, простоту використання та універсальність. Мета даної корисної моделі полягає у вийманні та просіюванні ґрунту через отвори 10, совками різного профілю. Ріжуча крайка совка в розрізі на Фіг. 2 має U-подібну форму, яка більше підходить до сухих ґрунтів, та багатогранну з ребрами жорсткості (Фіг. 1, Фіг. 3), що підходить для мокрих та глинястих ґрунтів. Негабаритний пристрій, у якому розбірний механізм держака має різьбове внутрішнє з'єднання 2. Запропонований пристрій забезпечує правильну калібровку та просів потрібних ґрунтів, завдяки різній формі, отворів різного діаметра та ребрам жорсткості 8 полегшується робота з сухими та мокрими ґрунтами. Містить задню стінкою під кутом 7, завдяки якій полегшується робота при упорі ногою. Містить отвори 10, що полегшують вагу, ефективність просіювання та збільшується ККД. Корзина совка 9 виконана з нержавіючої сталі або титану, що забезпечує довгу функціональність пристрою. Ріжуча крайка різних форм 11 допомагає з легкістю маніпулювати з різними типами ґрунту. Розбірна ручка полегшує транспортування(Фіг. 4). З'єднання виконані зварним швом. Суть запропонованої корисної моделі пояснюється кресленнями в двох проекціях. На Фігурі 1: 1 - держак, 2 - різьбове внутрішнє з'єднання, 3 - трубчате з'єднання совка, 4 опори жорсткості, 5 - гвинт або фіксатор, 6 - верхня крайка отворів, 7- задня стінка під кутом, 8 ребра жорсткості, 9 - корзина совка, 10 - отвори, 11- ріжуча крайка совка, 15- трубка. На Фігурі 2: 1 - держак, 2 - різьбове внутрішнє з'єднання, 3 - трубчате з'єднання совка, 4 опори жорсткості, 5 - гвинт або фіксатор, 6 - верхня крайка отворів, 7 - задня стінка під кутом, 8 ребра жорсткості, 9 - корзина совка, 10 - отвори, 11- ріжуча крайка совка, 15- трубка. На Фігурі 3: 1 - держак, 2 - різьбове внутрішнє з'єднання, 6 - верхня крайка, 8 - ребра жорсткості, 9 - корзина совка, 10 - отвори, 11- ріжуча крайка совка, 12 - хомути з болтовим з'єднанням, 13 - U-подібна педаль з отворами для кріплення, 15- трубка. На Фігурі 4 (розріз): 1 - держак, 2 - різьбове внутрішнє з'єднання, 14 - шурупи, 15 - трубка. 1 UA 83363 U 5 10 15 В статичному стані пристрій має вертикальну або прикріплену під кутом ручку до корзини, що полегшує її використання як важіль при підйомі ґрунту. Задня стінка прикріплена під кутом для зручного упору ногою. Корзина совка має округлі та багатогранні форми, отвори різного діаметра. Існує можливість виконання пристрою із змінною задньою стінкою та нижньою стінкою, що дозволяє при необхідності змінювати стінки з отворами потрібного діаметра. Пошуково-просівний совок працює таким чином. Перед початком роботи, скручуються дві половини держака 2 та фіксуються болтом або фіксатором 5, у привареній трубці совка 3. Тримаючи у вертикальному положенні, або під кутом совок за держак 1, корзина совка 9 врізається в ґрунт. За допомогою конусовидної форми та ребрам жорсткості різної форми 8 полегшується глибинне входження в ґрунт. Виконана під кутом задня стінка 7 виконує функцію педалі для упору на совок ногою, при цьому використовується маса тіла і зменшується навантаження на руки. Після того, як необхідна кількість ґрунту набрана в корзину совка 9, совок злегка піднімається з землі. Просіюючими та струшуючими рухами відбувається відокремлення потрібних фракцій через отвори певного діаметру 10. Такий спосіб роботи дозволяє почати просіювання відразу ж після завершення копання, навіть одночасно з переміщенням совкового пристрою в сторону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пошуково-просівний совок, що містить дві бічні стінки, криволінійну стінку і нижню стінку, що є продовженням криволінійної стінки, просіююче пристосування прикріплено до стінки методом зварювання і виконано ґратчастим або з отворами, який відрізняється тим, що містить держак, який монтується за допомогою болтового з'єднання або фіксатором, кріпиться з пристроєм шляхом з'єднання різних діаметрів держака та трубки, змонтованої на пристрої, на прямолінійній крайці, яка підтримується опорами жорсткості. 2 UA 83363 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
