Система керування багатофакторним експериментом

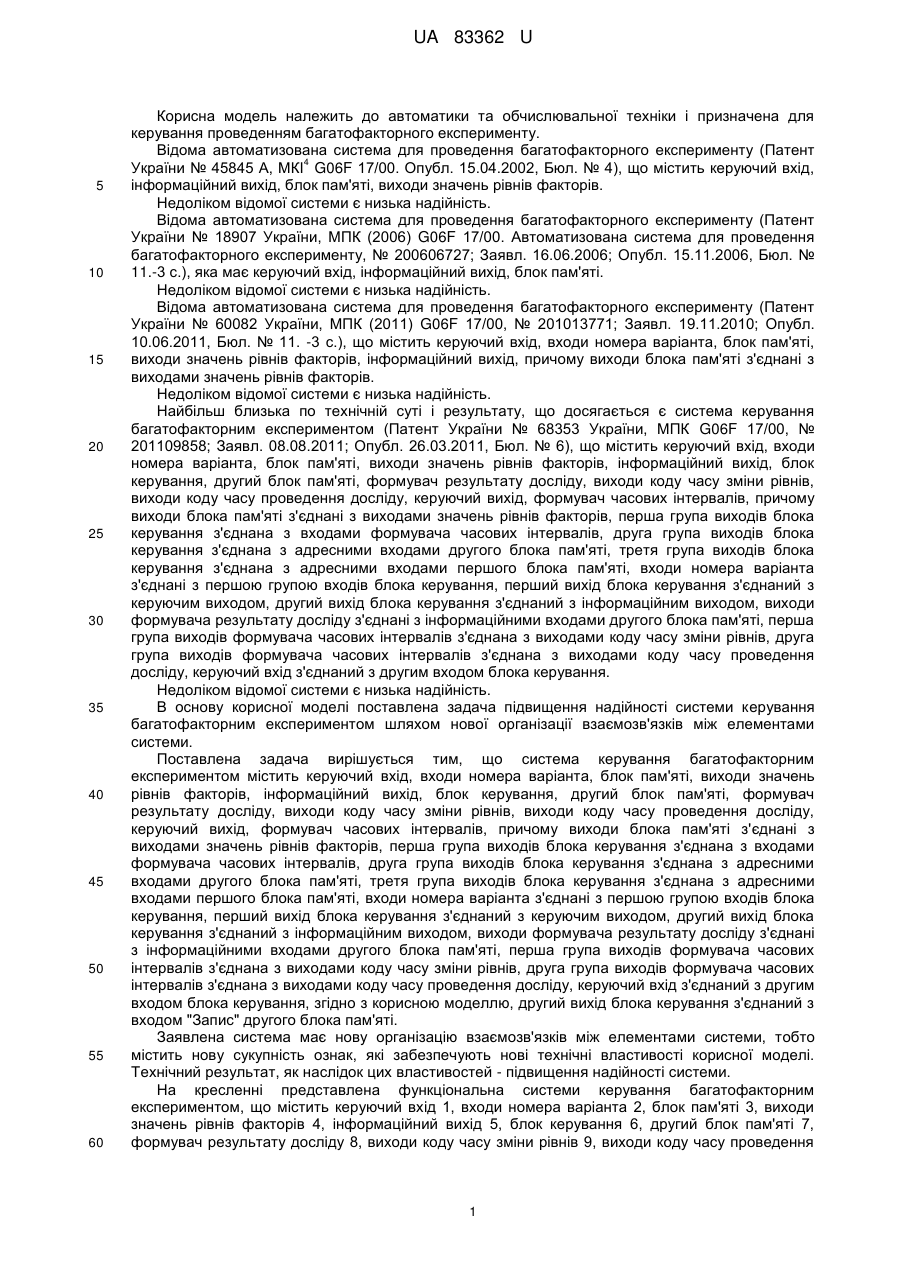

Реферат: Система керування багатофакторним експериментом, в якій другий вихід блока керування з'єднаний з входом "Запис" другого блока пам'яті. UA 83362 U (12) UA 83362 U UA 83362 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки і призначена для керування проведенням багатофакторного експерименту. Відома автоматизована система для проведення багатофакторного експерименту (Патент 4 України № 45845 А, МКІ G06F 17/00. Опубл. 15.04.2002, Бюл. № 4), що містить керуючий вхід, інформаційний вихід, блок пам'яті, виходи значень рівнів факторів. Недоліком відомої системи є низька надійність. Відома автоматизована система для проведення багатофакторного експерименту (Патент України № 18907 України, МПК (2006) G06F 17/00. Автоматизована система для проведення багатофакторного експерименту, № 200606727; Заявл. 16.06.2006; Опубл. 15.11.2006, Бюл. № 11.-3 с.), яка має керуючий вхід, інформаційний вихід, блок пам'яті. Недоліком відомої системи є низька надійність. Відома автоматизована система для проведення багатофакторного експерименту (Патент України № 60082 України, МПК (2011) G06F 17/00, № 201013771; Заявл. 19.11.2010; Опубл. 10.06.2011, Бюл. № 11. -3 с.), що містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів. Недоліком відомої системи є низька надійність. Найбільш близька по технічній суті і результату, що досягається є система керування багатофакторним експериментом (Патент України № 68353 України, МПК G06F 17/00, № 201109858; Заявл. 08.08.2011; Опубл. 26.03.2011, Бюл. № 6), що містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, блок керування, другий блок пам'яті, формувач результату досліду, виходи коду часу зміни рівнів, виходи коду часу проведення досліду, керуючий вихід, формувач часових інтервалів, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів, перша група виходів блока керування з'єднана з входами формувача часових інтервалів, друга група виходів блока керування з'єднана з адресними входами другого блока пам'яті, третя група виходів блока керування з'єднана з адресними входами першого блока пам'яті, входи номера варіанта з'єднані з першою групою входів блока керування, перший вихід блока керування з'єднаний з керуючим виходом, другий вихід блока керування з'єднаний з інформаційним виходом, виходи формувача результату досліду з'єднані з інформаційними входами другого блока пам'яті, перша група виходів формувача часових інтервалів з'єднана з виходами коду часу зміни рівнів, друга група виходів формувача часових інтервалів з'єднана з виходами коду часу проведення досліду, керуючий вхід з'єднаний з другим входом блока керування. Недоліком відомої системи є низька надійність. В основу корисної моделі поставлена задача підвищення надійності системи керування багатофакторним експериментом шляхом нової організації взаємозв'язків між елементами системи. Поставлена задача вирішується тим, що система керування багатофакторним експериментом містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, блок керування, другий блок пам'яті, формувач результату досліду, виходи коду часу зміни рівнів, виходи коду часу проведення досліду, керуючий вихід, формувач часових інтервалів, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів, перша група виходів блока керування з'єднана з входами формувача часових інтервалів, друга група виходів блока керування з'єднана з адресними входами другого блока пам'яті, третя група виходів блока керування з'єднана з адресними входами першого блока пам'яті, входи номера варіанта з'єднані з першою групою входів блока керування, перший вихід блока керування з'єднаний з керуючим виходом, другий вихід блока керування з'єднаний з інформаційним виходом, виходи формувача результату досліду з'єднані з інформаційними входами другого блока пам'яті, перша група виходів формувача часових інтервалів з'єднана з виходами коду часу зміни рівнів, друга група виходів формувача часових інтервалів з'єднана з виходами коду часу проведення досліду, керуючий вхід з'єднаний з другим входом блока керування, згідно з корисною моделлю, другий вихід блока керування з'єднаний з входом "Запис" другого блока пам'яті. Заявлена система має нову організацію взаємозв'язків між елементами системи, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - підвищення надійності системи. На кресленні представлена функціональна системи керування багатофакторним експериментом, що містить керуючий вхід 1, входи номера варіанта 2, блок пам'яті 3, виходи значень рівнів факторів 4, інформаційний вихід 5, блок керування 6, другий блок пам'яті 7, формувач результату досліду 8, виходи коду часу зміни рівнів 9, виходи коду часу проведення 1 UA 83362 U 5 10 15 20 25 30 досліду 10, керуючий вихід 11, формувач часових інтервалів 12, причому виходи блока пам'яті 3 з'єднані з виходами значень рівнів факторів 4, перша група виходів блока керування 6 з'єднана з входами формувача часових інтервалів 12, друга група виходів блока керування 6 з'єднана з адресними входами другого блока пам'яті 7, третя група виходів блока керування 6 з'єднана з адресними входами першого блока пам'яті 3, входи номера варіанта 2 з'єднані з першою групою входів блока керування 6, перший вихід блока керування 6 з'єднаний з керуючим виходом 11, другий вихід блока керування 6 з'єднаний з інформаційним виходом 5, виходи формувача результату досліду 8 з'єднані з інформаційними входами другого блока пам'яті 7, перша група виходів формувача часових інтервалів 12 з'єднана з виходами коду часу зміни рівнів 9, друга група виходів формувача часових інтервалів 12 з'єднана з виходами коду часу проведення досліду 10, керуючий вхід 1 з'єднаний з другим входом блока керування 6, другий вихід блока керування 6 з'єднаний з входом "Запис" другого блока пам'яті 7. В основі роботи системи лежить використання оптимальних комбінаторних планів. За допомогою даної системи експериментатор має можливість вибирати різні варіанти оптимального плану проведення експерименту і система, настроєна на його реалізацію, буде генерувати послідовно відповідні значення рівнів факторів. У блоці пам'яті 3 записані значення рівнів для типових оптимальних варіантів комбінаторних планів, причому значення рівня «-» кодується як "0", а значення рівня «+» кодується як "1". На входи номера варіанта 2 подається двійковий код номера варіанта. Для запуску системи подається керуючий сигнал на керуючий вхід 1. Блок керування 6 на основі значення номера варіанта подає відповідні адреси у блок пам'яті 3, який на виходах 4 формує значення рівнів факторів для відповідного варіанта і досліду. Одночасно формувач часових інтервалів 12 на своїх виходах 9 та 10 формує коди часу змін факторів та часу проведення досліду. Значення сигналу на керуючому виході 11 керує процесом проведення досліду (дозволяє проведення чи ні, в залежності від встановлення потрібних рівнів факторів). По закінченні експерименту на другому виході блока керування 6 формується сигнал "1", який надходить на вхід "Запис" другого блока пам'яті 7. При цьому з виходів формувача результатів досліду 8 значення записуються у другий блок пам'яті 7 по адресі, що сформована на другій групі виходів блока керування 6. Таким чином, у другому блоці пам'яті 7 записані результати експерименту. На інформаційному виході 5 формується сигнал закінчення експерименту. Введення керування записом даних у другий блок пам'яті 7 підвищує надійність роботи системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Система керування багатофакторним експериментом, що містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, блок керування, другий блок пам'яті, формувач результату досліду, виходи коду часу зміни рівнів, виходи коду часу проведення досліду, керуючий вихід, формувач часових інтервалів, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів, перша група виходів блока керування з'єднана з входами формувача часових інтервалів, друга група виходів блока керування з'єднана з адресними входами другого блока пам'яті, третя група виходів блока керування з'єднана з адресними входами першого блока пам'яті, входи номера варіанта з'єднані з першою групою входів блока керування, перший вихід блока керування з'єднаний з керуючим виходом, другий вихід блока керування з'єднаний з інформаційним виходом, виходи формувача результату досліду з'єднані з інформаційними входами другого блока пам'яті, перша група виходів формувача часових інтервалів з'єднана з виходами коду часу зміни рівнів, друга група виходів формувача часових інтервалів з'єднана з виходами коду часу проведення досліду, керуючий вхід з'єднаний з другим входом блока керування, яка відрізняється тим, що другий вихід блока керування з'єднаний з входом "Запис" другого блока пам'яті. 2 UA 83362 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
