Термічна піч з викотним подом

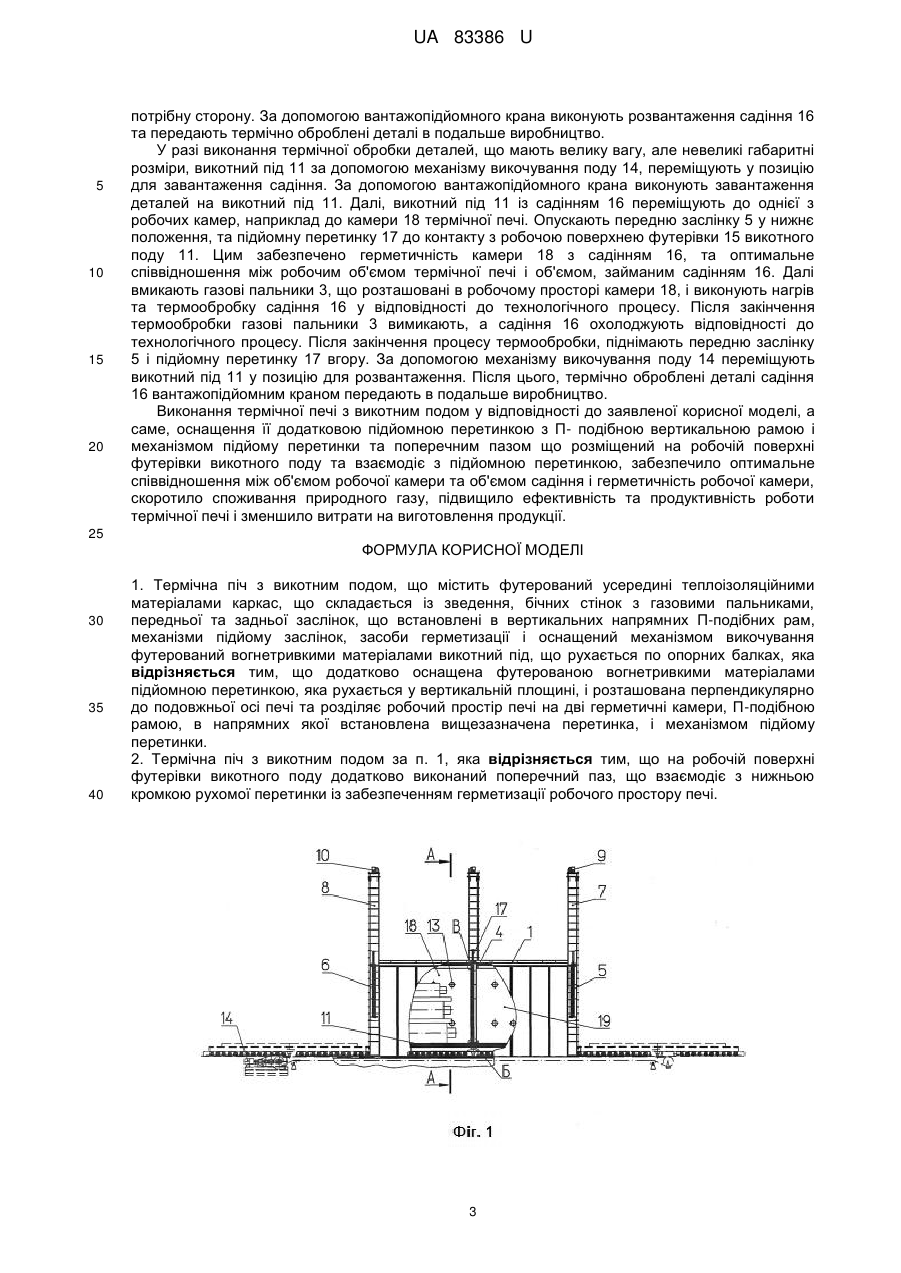

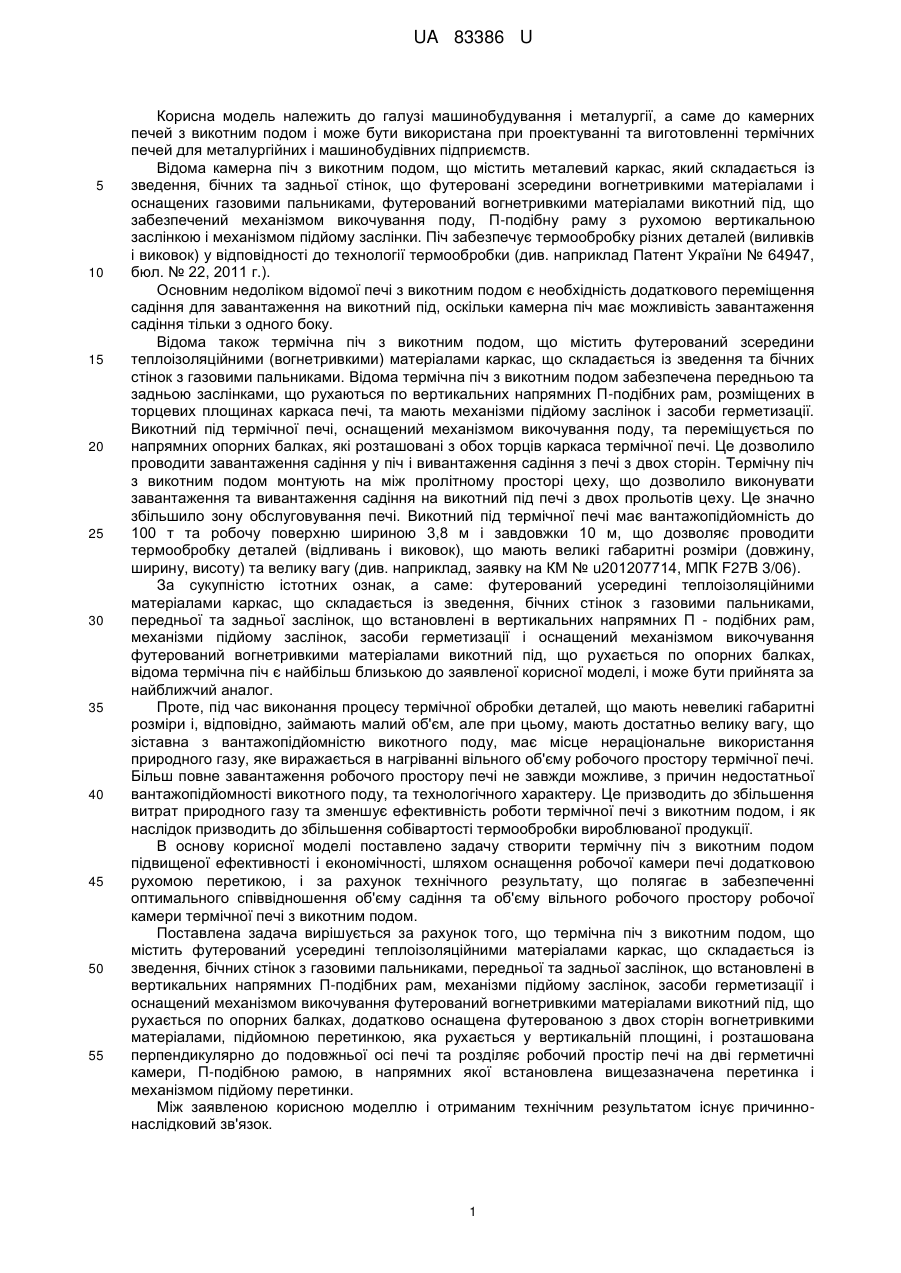

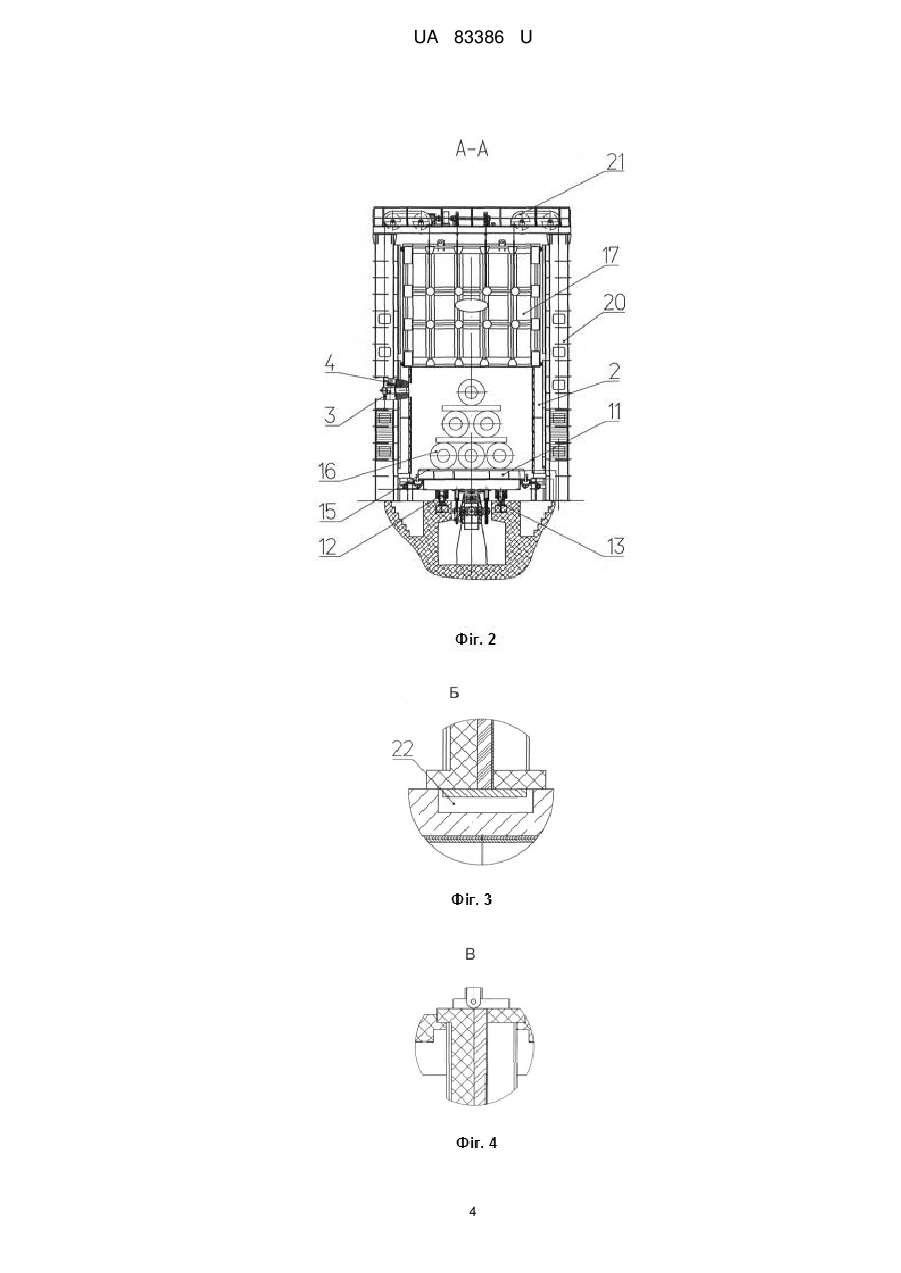

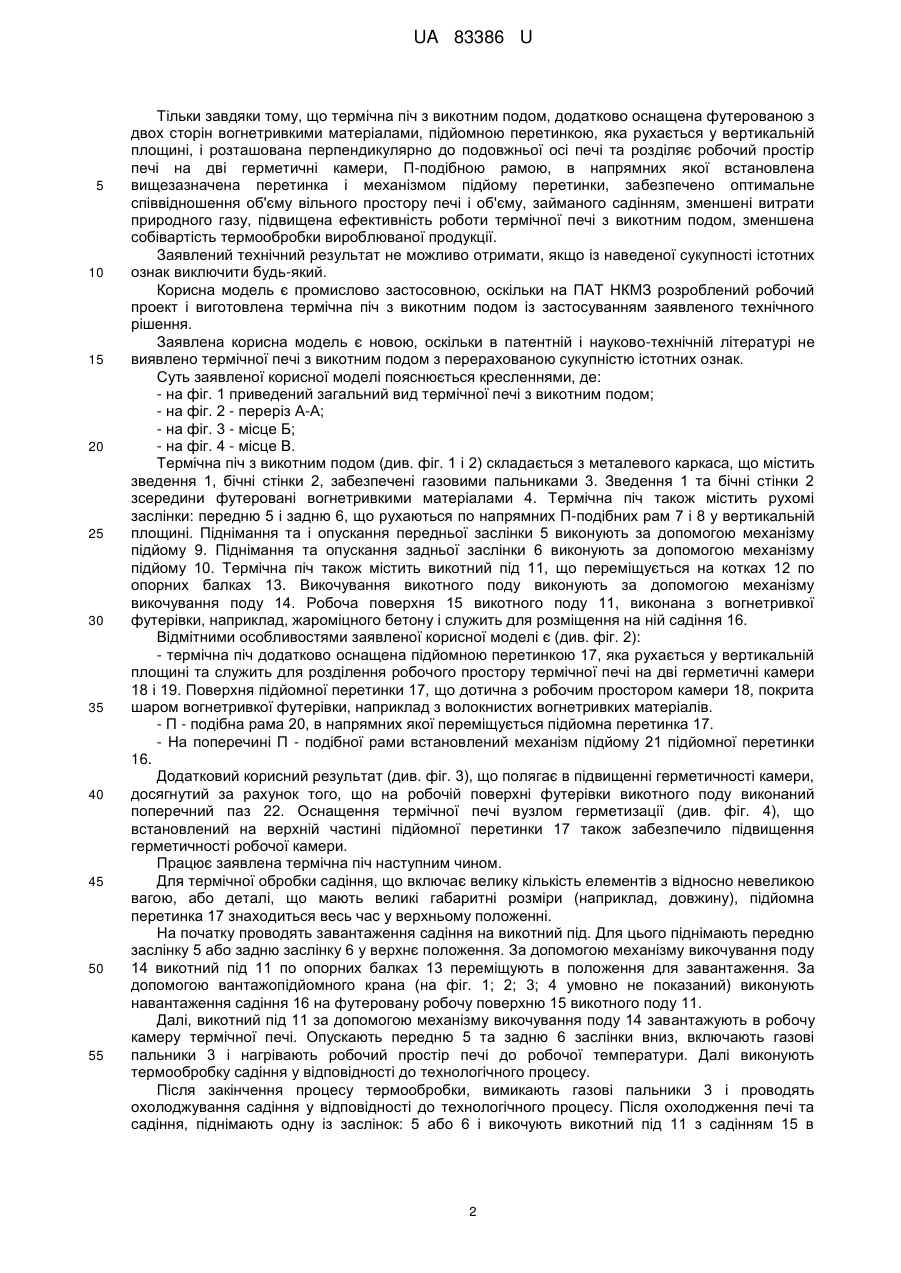

Реферат: Термічна піч з викотним подом містить футерований усередині теплоізоляційними матеріалами каркас, що складається із зведення, бічних стінок з газовими пальниками, передньої та задньої заслінок, що встановлені в вертикальних напрямних П-подібних рам, механізми підйому заслінок, засоби герметизації і оснащений механізмом викочування футерований вогнетривкими матеріалами викотний під, що рухається по опорних балках. Піч додатково оснащена футерованою вогнетривкими матеріалами підйомною перетинкою, яка рухається у вертикальній площині, і розташована перпендикулярно до подовжньої осі печі та розділяє робочий простір печі на дві герметичні камери, П-подібною рамою, в напрямних якої встановлена вищезазначена перетинка, і механізмом підйому перетинки. UA 83386 U (12) UA 83386 U UA 83386 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і металургії, а саме до камерних печей з викотним подом і може бути використана при проектуванні та виготовленні термічних печей для металургійних і машинобудівних підприємств. Відома камерна піч з викотним подом, що містить металевий каркас, який складається із зведення, бічних та задньої стінок, що футеровані зсередини вогнетривкими матеріалами і оснащених газовими пальниками, футерований вогнетривкими матеріалами викотний під, що забезпечений механізмом викочування поду, П-подібну раму з рухомою вертикальною заслінкою і механізмом підйому заслінки. Піч забезпечує термообробку різних деталей (виливків і виковок) у відповідності до технології термообробки (див. наприклад Патент України № 64947, бюл. № 22, 2011 г.). Основним недоліком відомої печі з викотним подом є необхідність додаткового переміщення садіння для завантаження на викотний під, оскільки камерна піч має можливість завантаження садіння тільки з одного боку. Відома також термічна піч з викотним подом, що містить футерований зсередини теплоізоляційними (вогнетривкими) матеріалами каркас, що складається із зведення та бічних стінок з газовими пальниками. Відома термічна піч з викотним подом забезпечена передньою та задньою заслінками, що рухаються по вертикальних напрямних П-подібних рам, розміщених в торцевих площинах каркаса печі, та мають механізми підйому заслінок і засоби герметизації. Викотний під термічної печі, оснащений механізмом викочування поду, та переміщується по напрямних опорних балках, які розташовані з обох торців каркаса термічної печі. Це дозволило проводити завантаження садіння у піч і вивантаження садіння з печі з двох сторін. Термічну піч з викотним подом монтують на між пролітному просторі цеху, що дозволило виконувати завантаження та вивантаження садіння на викотний під печі з двох прольотів цеху. Це значно збільшило зону обслуговування печі. Викотний під термічної печі має вантажопідйомність до 100 т та робочу поверхню шириною 3,8 м і завдовжки 10 м, що дозволяє проводити термообробку деталей (відливань і виковок), що мають великі габаритні розміри (довжину, ширину, висоту) та велику вагу (див. наприклад, заявку на КМ № u201207714, МПК F27B 3/06). За сукупністю істотних ознак, а саме: футерований усередині теплоізоляційними матеріалами каркас, що складається із зведення, бічних стінок з газовими пальниками, передньої та задньої заслінок, що встановлені в вертикальних напрямних П - подібних рам, механізми підйому заслінок, засоби герметизації і оснащений механізмом викочування футерований вогнетривкими матеріалами викотний під, що рухається по опорних балках, відома термічна піч є найбільш близькою до заявленої корисної моделі, і може бути прийнята за найближчий аналог. Проте, під час виконання процесу термічної обробки деталей, що мають невеликі габаритні розміри і, відповідно, займають малий об'єм, але при цьому, мають достатньо велику вагу, що зіставна з вантажопідйомністю викотного поду, має місце нераціональне використання природного газу, яке виражається в нагріванні вільного об'єму робочого простору термічної печі. Більш повне завантаження робочого простору печі не завжди можливе, з причин недостатньої вантажопідйомності викотного поду, та технологічного характеру. Це призводить до збільшення витрат природного газу та зменшує ефективність роботи термічної печі з викотним подом, і як наслідок призводить до збільшення собівартості термообробки вироблюваної продукції. В основу корисної моделі поставлено задачу створити термічну піч з викотним подом підвищеної ефективності і економічності, шляхом оснащення робочої камери печі додатковою рухомою перетикою, і за рахунок технічного результату, що полягає в забезпеченні оптимального співвідношення об'єму садіння та об'єму вільного робочого простору робочої камери термічної печі з викотним подом. Поставлена задача вирішується за рахунок того, що термічна піч з викотним подом, що містить футерований усередині теплоізоляційними матеріалами каркас, що складається із зведення, бічних стінок з газовими пальниками, передньої та задньої заслінок, що встановлені в вертикальних напрямних П-подібних рам, механізми підйому заслінок, засоби герметизації і оснащений механізмом викочування футерований вогнетривкими матеріалами викотний під, що рухається по опорних балках, додатково оснащена футерованою з двох сторін вогнетривкими матеріалами, підйомною перетинкою, яка рухається у вертикальній площині, і розташована перпендикулярно до подовжньої осі печі та розділяє робочий простір печі на дві герметичні камери, П-подібною рамою, в напрямних якої встановлена вищезазначена перетинка і механізмом підйому перетинки. Між заявленою корисною моделлю і отриманим технічним результатом існує причиннонаслідковий зв'язок. 1 UA 83386 U 5 10 15 20 25 30 35 40 45 50 55 Тільки завдяки тому, що термічна піч з викотним подом, додатково оснащена футерованою з двох сторін вогнетривкими матеріалами, підйомною перетинкою, яка рухається у вертикальній площині, і розташована перпендикулярно до подовжньої осі печі та розділяє робочий простір печі на дві герметичні камери, П-подібною рамою, в напрямних якої встановлена вищезазначена перетинка і механізмом підйому перетинки, забезпечено оптимальне співвідношення об'єму вільного простору печі і об'єму, займаного садінням, зменшені витрати природного газу, підвищена ефективність роботи термічної печі з викотним подом, зменшена собівартість термообробки вироблюваної продукції. Заявлений технічний результат не можливо отримати, якщо із наведеної сукупності істотних ознак виключити будь-який. Корисна модель є промислово застосовною, оскільки на ПАТ НКМЗ розроблений робочий проект і виготовлена термічна піч з викотним подом із застосуванням заявленого технічного рішення. Заявлена корисна модель є новою, оскільки в патентній і науково-технічній літературі не виявлено термічної печі з викотним подом з перерахованою сукупністю істотних ознак. Суть заявленої корисної моделі пояснюється кресленнями, де: - на фіг. 1 приведений загальний вид термічної печі з викотним подом; - на фіг. 2 - переріз А-А; - на фіг. 3 - місце Б; - на фіг. 4 - місце В. Термічна піч з викотним подом (див. фіг. 1 і 2) складається з металевого каркаса, що містить зведення 1, бічні стінки 2, забезпечені газовими пальниками 3. Зведення 1 та бічні стінки 2 зсередини футеровані вогнетривкими матеріалами 4. Термічна піч також містить рухомі заслінки: передню 5 і задню 6, що рухаються по напрямних П-подібних рам 7 і 8 у вертикальній площині. Піднімання та і опускання передньої заслінки 5 виконують за допомогою механізму підйому 9. Піднімання та опускання задньої заслінки 6 виконують за допомогою механізму підйому 10. Термічна піч також містить викотний під 11, що переміщується на котках 12 по опорних балках 13. Викочування викотного поду виконують за допомогою механізму викочування поду 14. Робоча поверхня 15 викотного поду 11, виконана з вогнетривкої футерівки, наприклад, жароміцного бетону і служить для розміщення на ній садіння 16. Відмітними особливостями заявленої корисної моделі є (див. фіг. 2): - термічна піч додатково оснащена підйомною перетинкою 17, яка рухається у вертикальній площині та служить для розділення робочого простору термічної печі на дві герметичні камери 18 і 19. Поверхня підйомної перетинки 17, що дотична з робочим простором камери 18, покрита шаром вогнетривкої футерівки, наприклад з волокнистих вогнетривких матеріалів. - П - подібна рама 20, в напрямних якої переміщується підйомна перетинка 17. - На поперечині П - подібної рами встановлений механізм підйому 21 підйомної перетинки 16. Додатковий корисний результат (див. фіг. 3), що полягає в підвищенні герметичності камери, досягнутий за рахунок того, що на робочій поверхні футерівки викотного поду виконаний поперечний паз 22. Оснащення термічної печі вузлом герметизації (див. фіг. 4), що встановлений на верхній частині підйомної перетинки 17 також забезпечило підвищення герметичності робочої камери. Працює заявлена термічна піч наступним чином. Для термічної обробки садіння, що включає велику кількість елементів з відносно невеликою вагою, або деталі, що мають великі габаритні розміри (наприклад, довжину), підйомна перетинка 17 знаходиться весь час у верхньому положенні. На початку проводять завантаження садіння на викотний під. Для цього піднімають передню заслінку 5 або задню заслінку 6 у верхнє положення. За допомогою механізму викочування поду 14 викотний під 11 по опорних балках 13 переміщують в положення для завантаження. За допомогою вантажопідйомного крана (на фіг. 1; 2; 3; 4 умовно не показаний) виконують навантаження садіння 16 на футеровану робочу поверхню 15 викотного поду 11. Далі, викотний під 11 за допомогою механізму викочування поду 14 завантажують в робочу камеру термічної печі. Опускають передню 5 та задню 6 заслінки вниз, включають газові пальники 3 і нагрівають робочий простір печі до робочої температури. Далі виконують термообробку садіння у відповідності до технологічного процесу. Після закінчення процесу термообробки, вимикають газові пальники 3 і проводять охолоджування садіння у відповідності до технологічного процесу. Після охолодження печі та садіння, піднімають одну із заслінок: 5 або 6 і викочують викотний під 11 з садінням 15 в 2 UA 83386 U 5 10 15 20 потрібну сторону. За допомогою вантажопідйомного крана виконують розвантаження садіння 16 та передають термічно оброблені деталі в подальше виробництво. У разі виконання термічної обробки деталей, що мають велику вагу, але невеликі габаритні розміри, викотний під 11 за допомогою механізму викочування поду 14, переміщують у позицію для завантаження садіння. За допомогою вантажопідйомного крана виконують завантаження деталей на викотний під 11. Далі, викотний під 11 із садінням 16 переміщують до однієї з робочих камер, наприклад до камери 18 термічної печі. Опускають передню заслінку 5 у нижнє положення, та підйомну перетинку 17 до контакту з робочою поверхнею футерівки 15 викотного поду 11. Цим забезпечено герметичність камери 18 з садінням 16, та оптимальне співвідношення між робочим об'ємом термічної печі і об'ємом, займаним садінням 16. Далі вмикають газові пальники 3, що розташовані в робочому просторі камери 18, і виконують нагрів та термообробку садіння 16 у відповідності до технологічного процесу. Після закінчення термообробки газові пальники 3 вимикають, а садіння 16 охолоджують відповідності до технологічного процесу. Після закінчення процесу термообробки, піднімають передню заслінку 5 і підйомну перетинку 17 вгору. За допомогою механізму викочування поду 14 переміщують викотний під 11 у позицію для розвантаження. Після цього, термічно оброблені деталі садіння 16 вантажопідйомним краном передають в подальше виробництво. Виконання термічної печі з викотним подом у відповідності до заявленої корисної моделі, а саме, оснащення її додатковою підйомною перетинкою з П- подібною вертикальною рамою і механізмом підйому перетинки та поперечним пазом що розміщений на робочій поверхні футерівки викотного поду та взаємодіє з підйомною перетинкою, забезпечило оптимальне співвідношення між об'ємом робочої камери та об'ємом садіння і герметичність робочої камери, скоротило споживання природного газу, підвищило ефективність та продуктивність роботи термічної печі і зменшило витрати на виготовлення продукції. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Термічна піч з викотним подом, що містить футерований усередині теплоізоляційними матеріалами каркас, що складається із зведення, бічних стінок з газовими пальниками, передньої та задньої заслінок, що встановлені в вертикальних напрямних П-подібних рам, механізми підйому заслінок, засоби герметизації і оснащений механізмом викочування футерований вогнетривкими матеріалами викотний під, що рухається по опорних балках, яка відрізняється тим, що додатково оснащена футерованою вогнетривкими матеріалами підйомною перетинкою, яка рухається у вертикальній площині, і розташована перпендикулярно до подовжньої осі печі та розділяє робочий простір печі на дві герметичні камери, П-подібною рамою, в напрямних якої встановлена вищезазначена перетинка, і механізмом підйому перетинки. 2. Термічна піч з викотним подом за п. 1, яка відрізняється тим, що на робочій поверхні футерівки викотного поду додатково виконаний поперечний паз, що взаємодіє з нижньою кромкою рухомої перетинки із забезпеченням герметизації робочого простору печі. 3 UA 83386 U 4 UA 83386 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
