Конструкція повзункового модуля для децентралізованих систем вентиляції

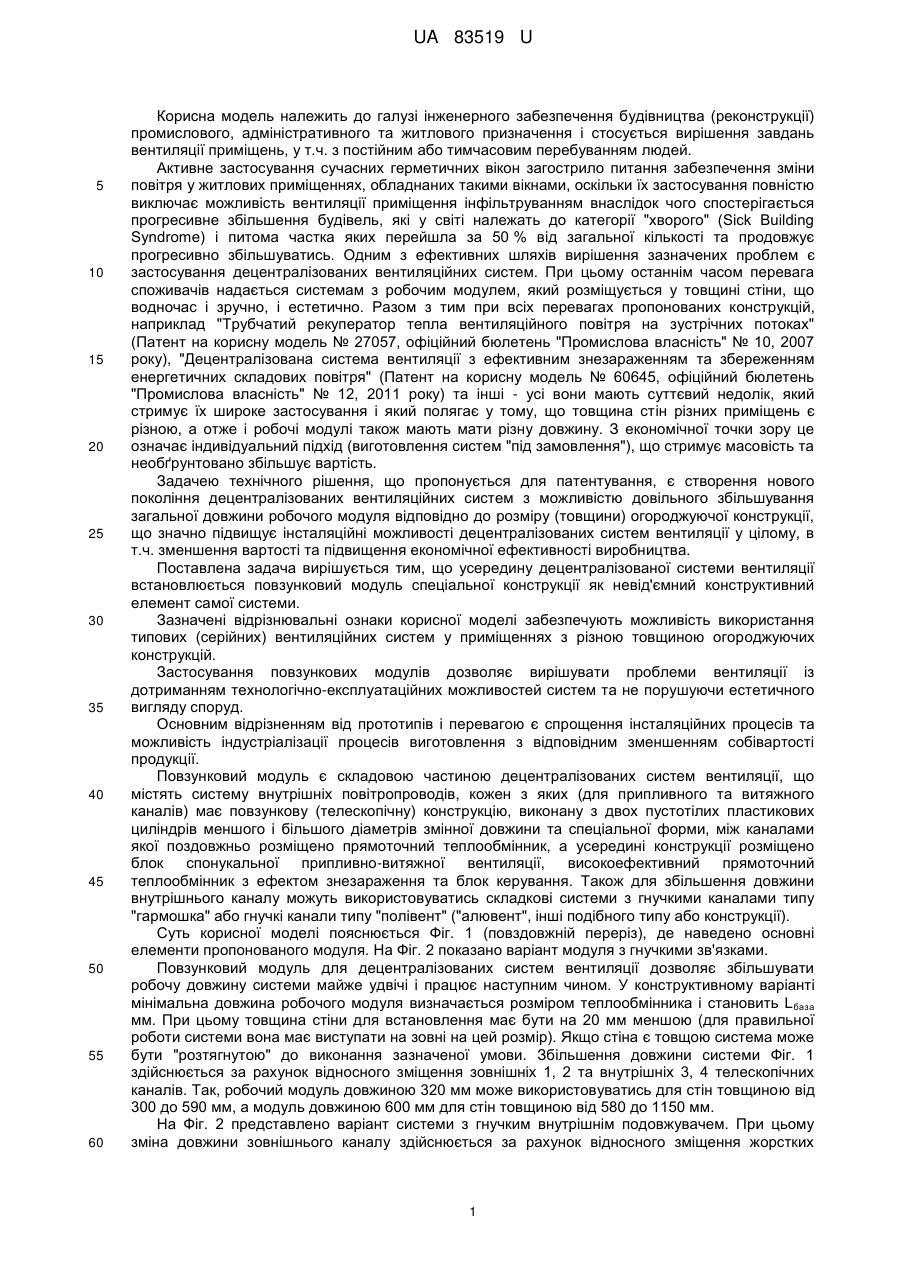

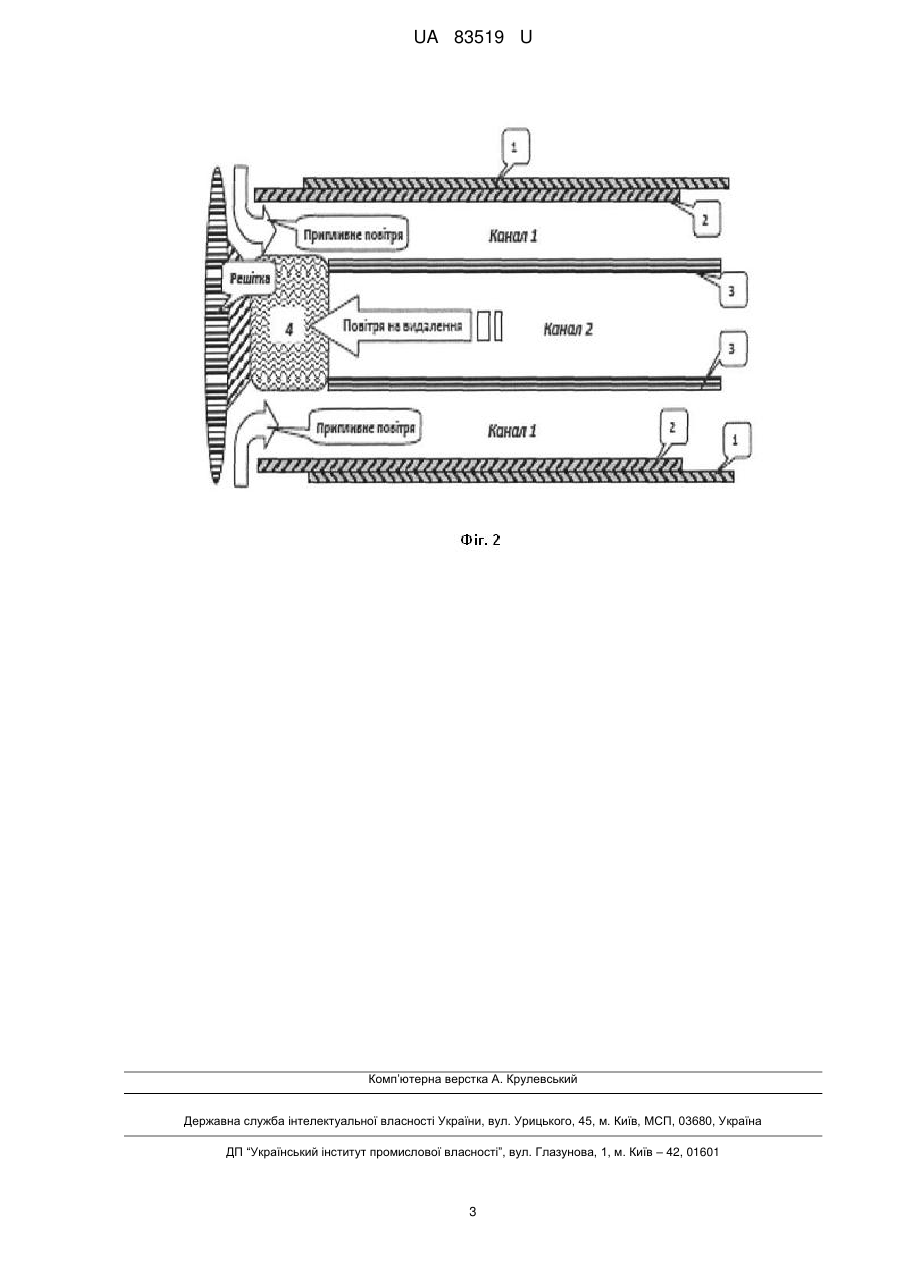

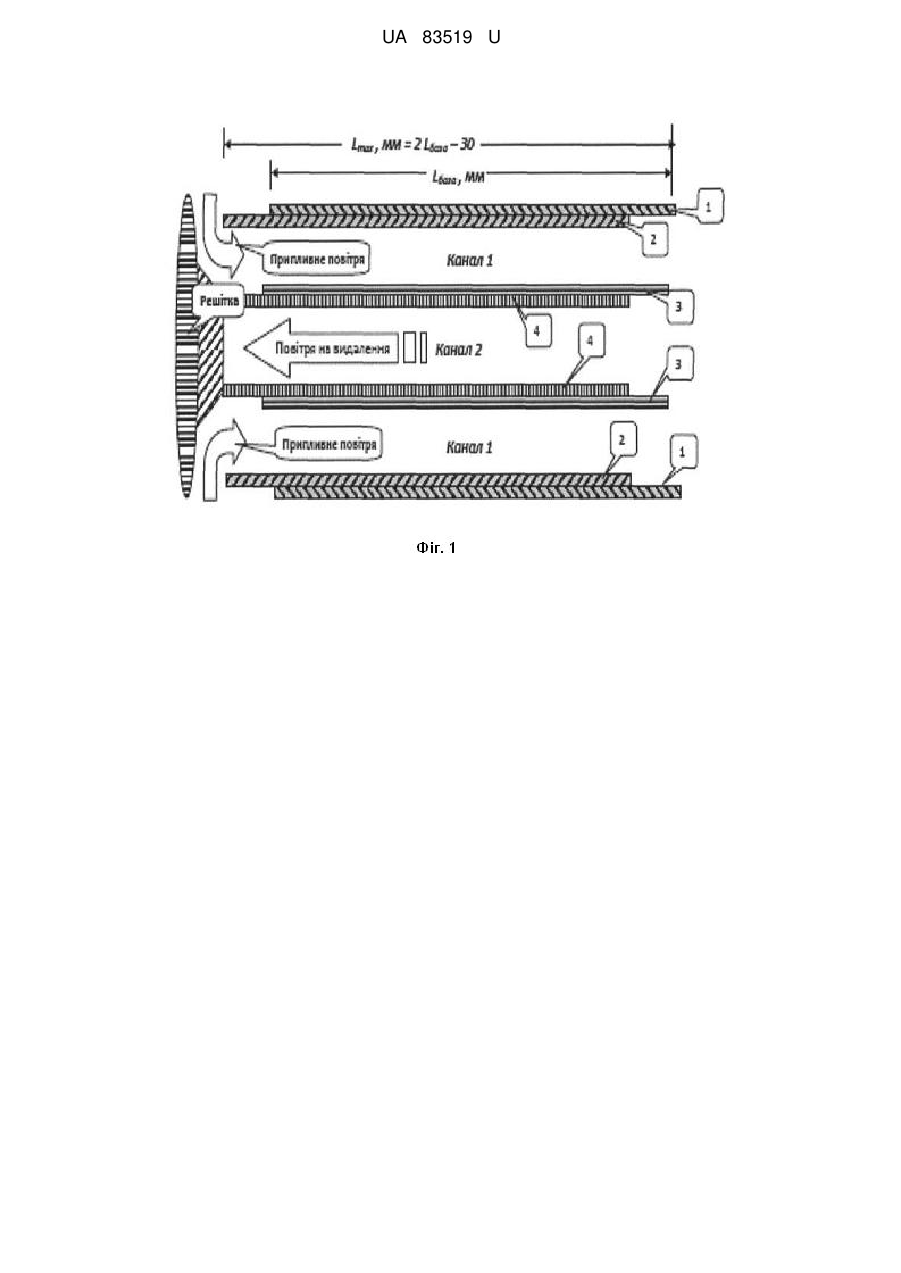

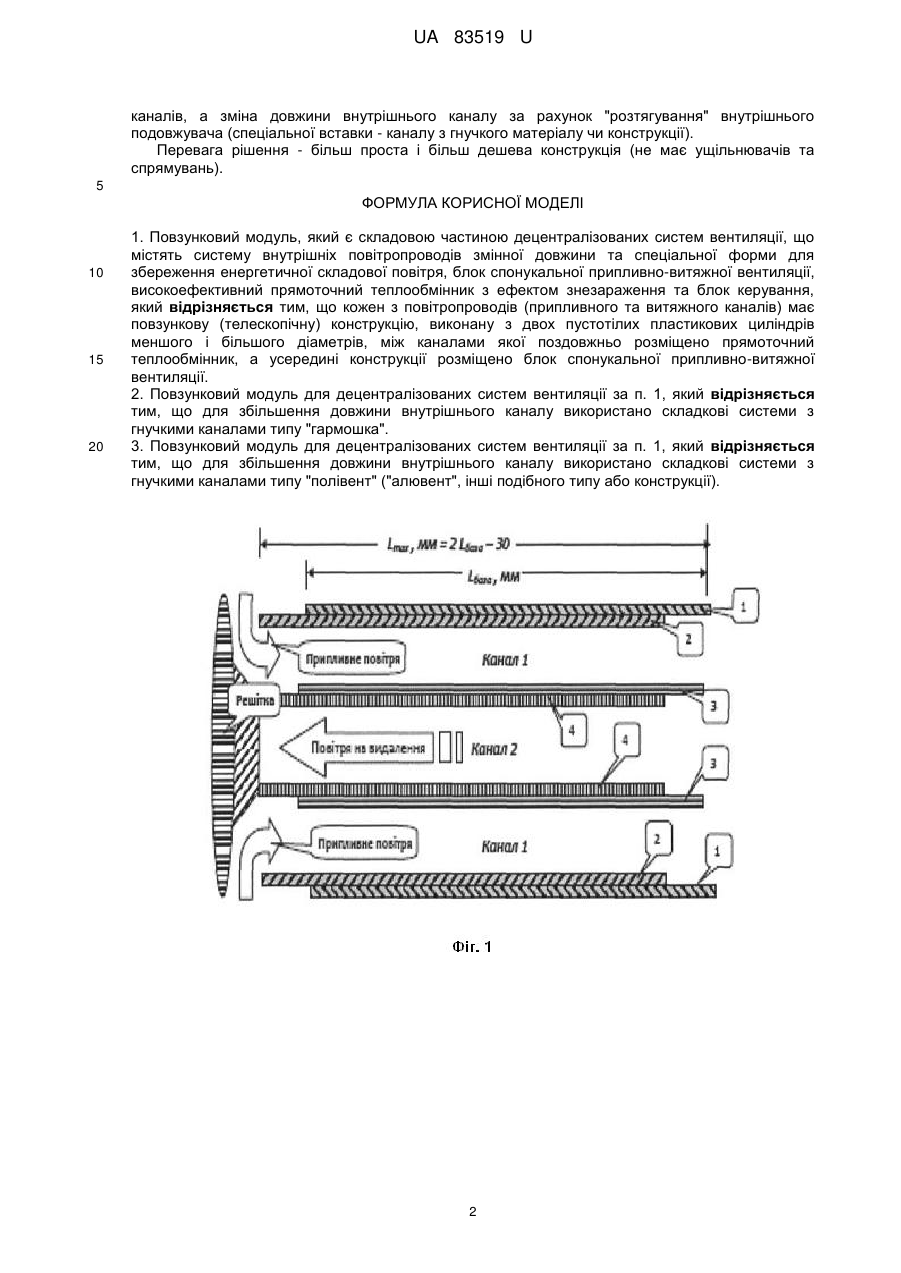

Реферат: Повзунковий модуль, який є складовою частиною децентралізованих систем вентиляції, що містять систему внутрішніх повітропроводів змінної довжини та спеціальної форми для збереження енергетичної складової повітря, блок спонукальної припливно-витяжної вентиляції, високоефективний прямоточний теплообмінник з ефектом знезараження та блок керування. Кожен з повітропроводів (припливного та витяжного каналів) має повзункову (телескопічну) конструкцію, виконану з двох пустотілих пластикових циліндрів меншого і більшого діаметрів, між каналами якої поздовжньо розміщено прямоточний теплообмінник, а усередині конструкції розміщено блок спонукальної припливно-витяжної вентиляції. UA 83519 U (54) КОНСТРУКЦІЯ ПОВЗУНКОВОГО МОДУЛЯ ДЛЯ ДЕЦЕНТРАЛІЗОВАНИХ СИСТЕМ ВЕНТИЛЯЦІЇ UA 83519 U UA 83519 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інженерного забезпечення будівництва (реконструкції) промислового, адміністративного та житлового призначення і стосується вирішення завдань вентиляції приміщень, у т.ч. з постійним або тимчасовим перебуванням людей. Активне застосування сучасних герметичних вікон загострило питання забезпечення зміни повітря у житлових приміщеннях, обладнаних такими вікнами, оскільки їх застосування повністю виключає можливість вентиляції приміщення інфільтруванням внаслідок чого спостерігається прогресивне збільшення будівель, які у світі належать до категорії "хворого" (Sick Building Syndrome) і питома частка яких перейшла за 50 % від загальної кількості та продовжує прогресивно збільшуватись. Одним з ефективних шляхів вирішення зазначених проблем є застосування децентралізованих вентиляційних систем. При цьому останнім часом перевага споживачів надається системам з робочим модулем, який розміщується у товщині стіни, що водночас і зручно, і естетично. Разом з тим при всіх перевагах пропонованих конструкцій, наприклад "Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках" (Патент на корисну модель № 27057, офіційний бюлетень "Промислова власність" № 10, 2007 року), "Децентралізована система вентиляції з ефективним знезараженням та збереженням енергетичних складових повітря" (Патент на корисну модель № 60645, офіційний бюлетень "Промислова власність" № 12, 2011 року) та інші - усі вони мають суттєвий недолік, який стримує їх широке застосування і який полягає у тому, що товщина стін різних приміщень є різною, а отже і робочі модулі також мають мати різну довжину. З економічної точки зору це означає індивідуальний підхід (виготовлення систем "під замовлення"), що стримує масовість та необґрунтовано збільшує вартість. Задачею технічного рішення, що пропонується для патентування, є створення нового покоління децентралізованих вентиляційних систем з можливістю довільного збільшування загальної довжини робочого модуля відповідно до розміру (товщини) огороджуючої конструкції, що значно підвищує інсталяційні можливості децентралізованих систем вентиляції у цілому, в т.ч. зменшення вартості та підвищення економічної ефективності виробництва. Поставлена задача вирішується тим, що усередину децентралізованої системи вентиляції встановлюється повзунковий модуль спеціальної конструкції як невід'ємний конструктивний елемент самої системи. Зазначені відрізнювальні ознаки корисної моделі забезпечують можливість використання типових (серійних) вентиляційних систем у приміщеннях з різною товщиною огороджуючих конструкцій. Застосування повзункових модулів дозволяє вирішувати проблеми вентиляції із дотриманням технологічно-експлуатаційних можливостей систем та не порушуючи естетичного вигляду споруд. Основним відрізненням від прототипів і перевагою є спрощення інсталяційних процесів та можливість індустріалізації процесів виготовлення з відповідним зменшенням собівартості продукції. Повзунковий модуль є складовою частиною децентралізованих систем вентиляції, що містять систему внутрішніх повітропроводів, кожен з яких (для припливного та витяжного каналів) має повзункову (телескопічну) конструкцію, виконану з двох пустотілих пластикових циліндрів меншого і більшого діаметрів змінної довжини та спеціальної форми, між каналами якої поздовжньо розміщено прямоточний теплообмінник, а усередині конструкції розміщено блок спонукальної припливно-витяжної вентиляції, високоефективний прямоточний теплообмінник з ефектом знезараження та блок керування. Також для збільшення довжини внутрішнього каналу можуть використовуватись складкові системи з гнучкими каналами типу "гармошка" або гнучкі канали типу "полівент" ("алювент", інші подібного типу або конструкції). Суть корисної моделі пояснюється Фіг. 1 (повздовжній переріз), де наведено основні елементи пропонованого модуля. На Фіг. 2 показано варіант модуля з гнучкими зв'язками. Повзунковий модуль для децентралізованих систем вентиляції дозволяє збільшувати робочу довжину системи майже удвічі і працює наступним чином. У конструктивному варіанті мінімальна довжина робочого модуля визначається розміром теплообмінника і становить L база мм. При цьому товщина стіни для встановлення має бути на 20 мм меншою (для правильної роботи системи вона має виступати на зовні на цей розмір). Якщо стіна є товщою система може бути "розтягнутою" до виконання зазначеної умови. Збільшення довжини системи Фіг. 1 здійснюється за рахунок відносного зміщення зовнішніх 1, 2 та внутрішніх 3, 4 телескопічних каналів. Так, робочий модуль довжиною 320 мм може використовуватись для стін товщиною від 300 до 590 мм, а модуль довжиною 600 мм для стін товщиною від 580 до 1150 мм. На Фіг. 2 представлено варіант системи з гнучким внутрішнім подовжувачем. При цьому зміна довжини зовнішнього каналу здійснюється за рахунок відносного зміщення жорстких 1 UA 83519 U каналів, а зміна довжини внутрішнього каналу за рахунок "розтягування" внутрішнього подовжувача (спеціальної вставки - каналу з гнучкого матеріалу чи конструкції). Перевага рішення - більш проста і більш дешева конструкція (не має ущільнювачів та спрямувань). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Повзунковий модуль, який є складовою частиною децентралізованих систем вентиляції, що містять систему внутрішніх повітропроводів змінної довжини та спеціальної форми для збереження енергетичної складової повітря, блок спонукальної припливно-витяжної вентиляції, високоефективний прямоточний теплообмінник з ефектом знезараження та блок керування, який відрізняється тим, що кожен з повітропроводів (припливного та витяжного каналів) має повзункову (телескопічну) конструкцію, виконану з двох пустотілих пластикових циліндрів меншого і більшого діаметрів, між каналами якої поздовжньо розміщено прямоточний теплообмінник, а усередині конструкції розміщено блок спонукальної припливно-витяжної вентиляції. 2. Повзунковий модуль для децентралізованих систем вентиляції за п. 1, який відрізняється тим, що для збільшення довжини внутрішнього каналу використано складкові системи з гнучкими каналами типу "гармошка". 3. Повзунковий модуль для децентралізованих систем вентиляції за п. 1, який відрізняється тим, що для збільшення довжини внутрішнього каналу використано складкові системи з гнучкими каналами типу "полівент" ("алювент", інші подібного типу або конструкції). 2 UA 83519 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
