Респіратор

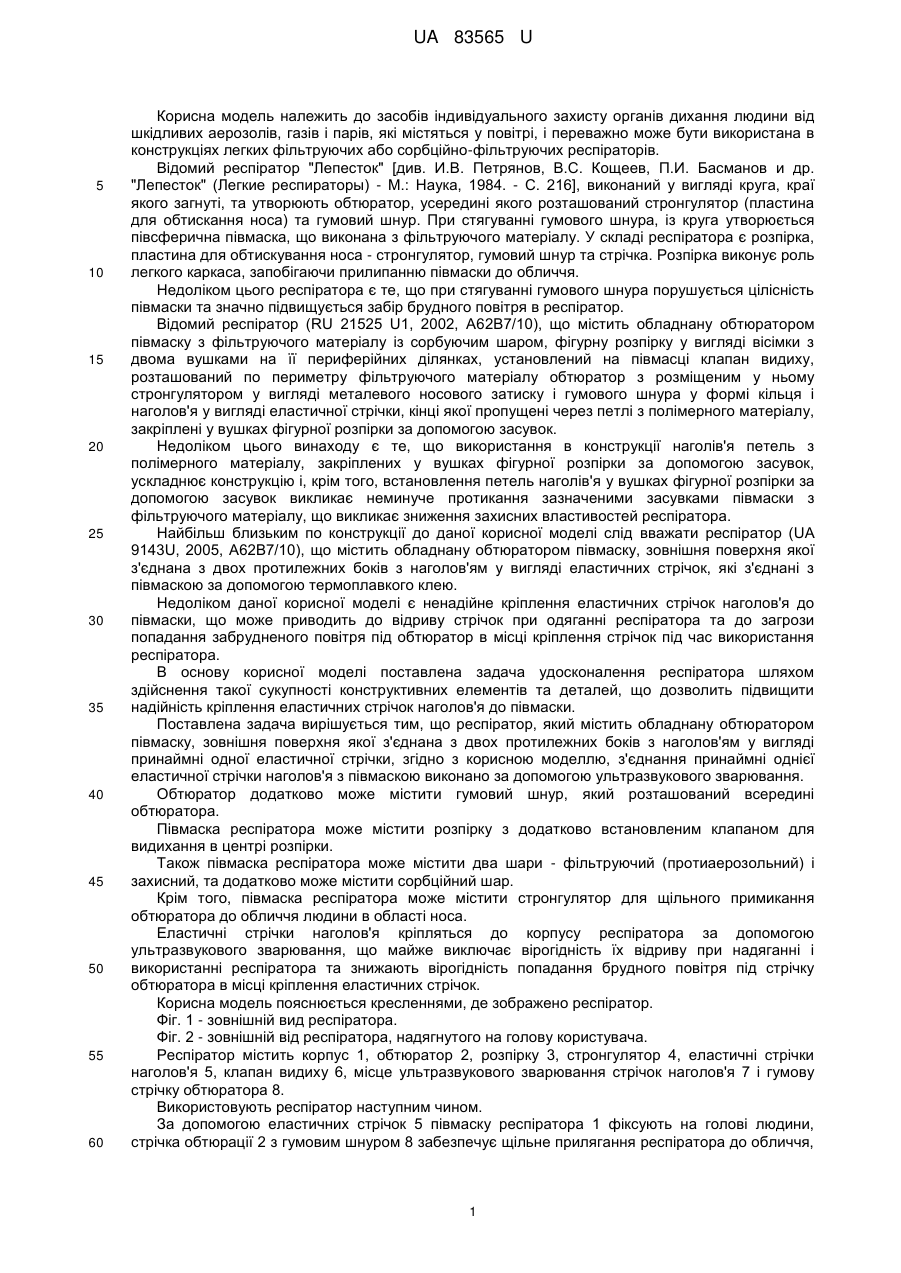

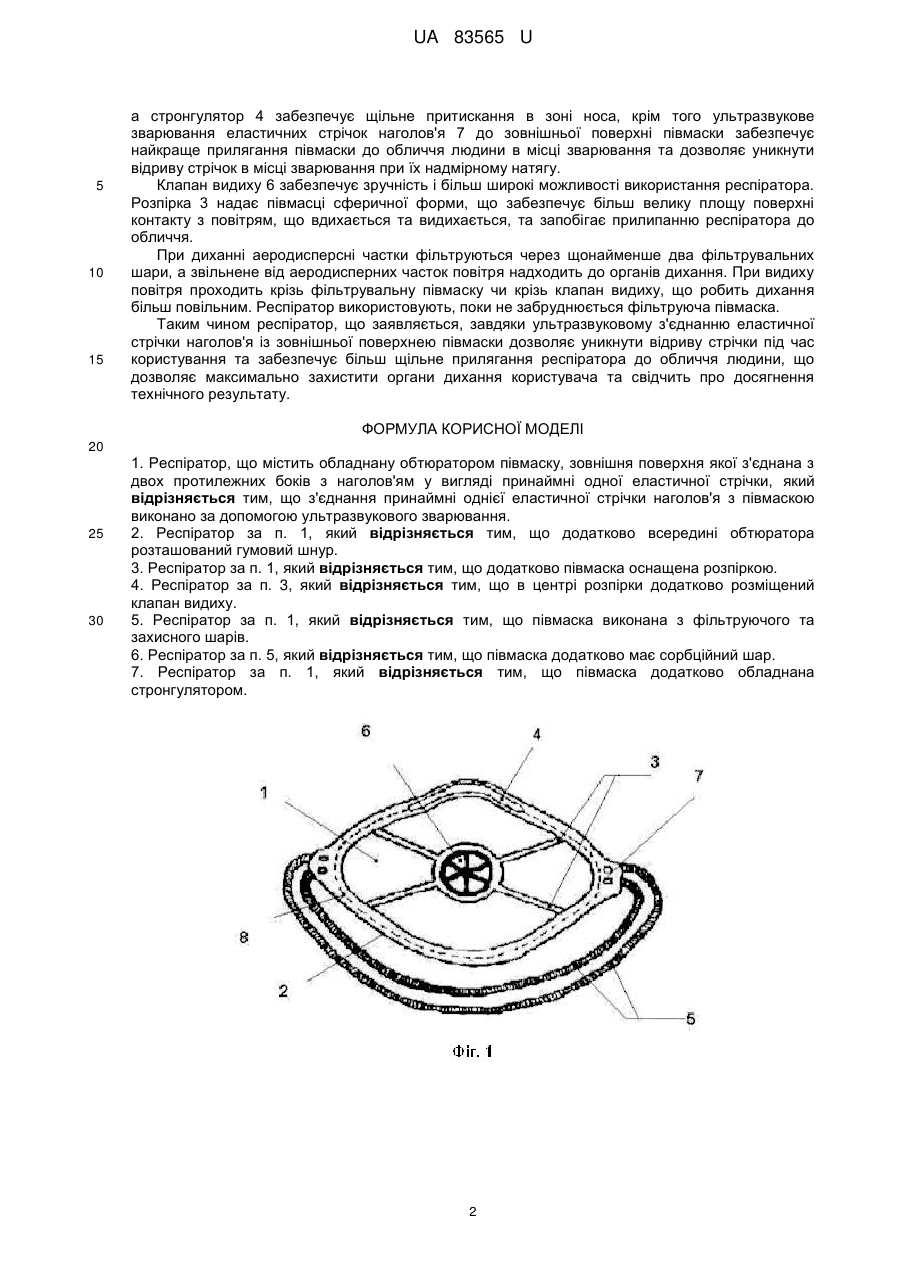

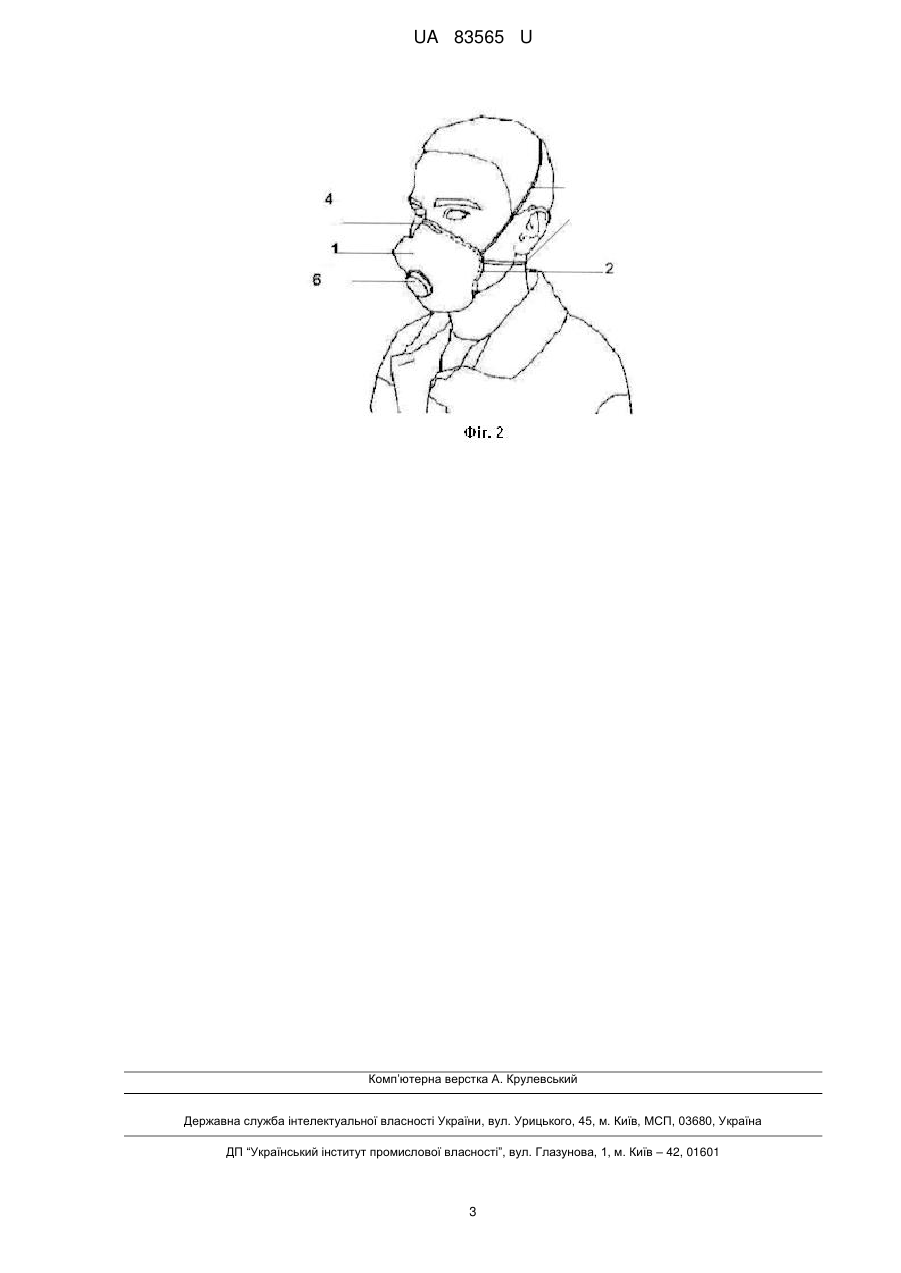

Реферат: UA 83565 U UA 83565 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів індивідуального захисту органів дихання людини від шкідливих аерозолів, газів і парів, які містяться у повітрі, і переважно може бути використана в конструкціях легких фільтруючих або сорбційно-фільтруючих респіраторів. Відомий респіратор "Лепесток" [див. И.В. Петрянов, В.С. Кощеев, П.И. Басманов и др. "Лепесток" (Легкие респираторы) - М.: Наука, 1984. - С. 216], виконаний у вигляді круга, краї якого загнуті, та утворюють обтюратор, усередині якого розташований стронгулятор (пластина для обтискання носа) та гумовий шнур. При стягуванні гумового шнура, із круга утворюється півсферична півмаска, що виконана з фільтруючого матеріалу. У складі респіратора є розпірка, пластина для обтискування носа - стронгулятор, гумовий шнур та стрічка. Розпірка виконує роль легкого каркаса, запобігаючи прилипанню півмаски до обличчя. Недоліком цього респіратора є те, що при стягуванні гумового шнура порушується цілісність півмаски та значно підвищується забір брудного повітря в респіратор. Відомий респіратор (RU 21525 U1, 2002, А62В7/10), що містить обладнану обтюратором півмаску з фільтруючого матеріалу із сорбуючим шаром, фігурну розпірку у вигляді вісімки з двома вушками на її периферійних ділянках, установлений на півмасці клапан видиху, розташований по периметру фільтруючого матеріалу обтюратор з розміщеним у ньому стронгулятором у вигляді металевого носового затиску і гумового шнура у формі кільця і наголов'я у вигляді еластичної стрічки, кінці якої пропущені через петлі з полімерного матеріалу, закріплені у вушках фігурної розпірки за допомогою засувок. Недоліком цього винаходу є те, що використання в конструкції наголів'я петель з полімерного матеріалу, закріплених у вушках фігурної розпірки за допомогою засувок, ускладнює конструкцію і, крім того, встановлення петель наголів'я у вушках фігурної розпірки за допомогою засувок викликає неминуче протикання зазначеними засувками півмаски з фільтруючого матеріалу, що викликає зниження захисних властивостей респіратора. Найбільш близьким по конструкції до даної корисної моделі слід вважати респіратор (UA 9143U, 2005, A62B7/10), що містить обладнану обтюратором півмаску, зовнішня поверхня якої з'єднана з двох протилежних боків з наголов'ям у вигляді еластичних стрічок, які з'єднані з півмаскою за допомогою термоплавкого клею. Недоліком даної корисної моделі є ненадійне кріплення еластичних стрічок наголов'я до півмаски, що може приводить до відриву стрічок при одяганні респіратора та до загрози попадання забрудненого повітря під обтюратор в місці кріплення стрічок під час використання респіратора. В основу корисної моделі поставлена задача удосконалення респіратора шляхом здійснення такої сукупності конструктивних елементів та деталей, що дозволить підвищити надійність кріплення еластичних стрічок наголов'я до півмаски. Поставлена задача вирішується тим, що респіратор, який містить обладнану обтюратором півмаску, зовнішня поверхня якої з'єднана з двох протилежних боків з наголов'ям у вигляді принаймні одної еластичної стрічки, згідно з корисною моделлю, з'єднання принаймні однієї еластичної стрічки наголов'я з півмаскою виконано за допомогою ультразвукового зварювання. Обтюратор додатково може містити гумовий шнур, який розташований всередині обтюратора. Півмаска респіратора може містити розпірку з додатково встановленим клапаном для видихання в центрі розпірки. Також півмаска респіратора може містити два шари - фільтруючий (протиаерозольний) і захисний, та додатково може містити сорбційний шар. Крім того, півмаска респіратора може містити стронгулятор для щільного примикання обтюратора до обличчя людини в області носа. Еластичні стрічки наголов'я кріпляться до корпусу респіратора за допомогою ультразвукового зварювання, що майже виключає вірогідність їх відриву при надяганні і використанні респіратора та знижають вірогідність попадання брудного повітря під стрічку обтюратора в місці кріплення еластичних стрічок. Корисна модель пояснюється кресленнями, де зображено респіратор. Фіг. 1 - зовнішній вид респіратора. Фіг. 2 - зовнішній від респіратора, надягнутого на голову користувача. Респіратор містить корпус 1, обтюратор 2, розпірку 3, стронгулятор 4, еластичні стрічки наголов'я 5, клапан видиху 6, місце ультразвукового зварювання стрічок наголов'я 7 і гумову стрічку обтюратора 8. Використовують респіратор наступним чином. За допомогою еластичних стрічок 5 півмаску респіратора 1 фіксують на голові людини, стрічка обтюрації 2 з гумовим шнуром 8 забезпечує щільне прилягання респіратора до обличчя, 1 UA 83565 U 5 10 15 а стронгулятор 4 забезпечує щільне притискання в зоні носа, крім того ультразвукове зварювання еластичних стрічок наголов'я 7 до зовнішньої поверхні півмаски забезпечує найкраще прилягання півмаски до обличчя людини в місці зварювання та дозволяє уникнути відриву стрічок в місці зварювання при їх надмірному натягу. Клапан видиху 6 забезпечує зручність і більш широкі можливості використання респіратора. Розпірка 3 надає півмасці сферичної форми, що забезпечує більш велику площу поверхні контакту з повітрям, що вдихається та видихається, та запобігає прилипанню респіратора до обличчя. При диханні аеродисперсні частки фільтруються через щонайменше два фільтрувальних шари, а звільнене від аеродисперних часток повітря надходить до органів дихання. При видиху повітря проходить крізь фільтрувальну півмаску чи крізь клапан видиху, що робить дихання більш повільним. Респіратор використовують, поки не забруднюється фільтруюча півмаска. Таким чином респіратор, що заявляється, завдяки ультразвуковому з'єднанню еластичної стрічки наголов'я із зовнішньої поверхнею півмаски дозволяє уникнути відриву стрічки під час користування та забезпечує більш щільне прилягання респіратора до обличчя людини, що дозволяє максимально захистити органи дихання користувача та свідчить про досягнення технічного результату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Респіратор, що містить обладнану обтюратором півмаску, зовнішня поверхня якої з'єднана з двох протилежних боків з наголов'ям у вигляді принаймні одної еластичної стрічки, який відрізняється тим, що з'єднання принаймні однієї еластичної стрічки наголов'я з півмаскою виконано за допомогою ультразвукового зварювання. 2. Респіратор за п. 1, який відрізняється тим, що додатково всередині обтюратора розташований гумовий шнур. 3. Респіратор за п. 1, який відрізняється тим, що додатково півмаска оснащена розпіркою. 4. Респіратор за п. 3, який відрізняється тим, що в центрі розпірки додатково розміщений клапан видиху. 5. Респіратор за п. 1, який відрізняється тим, що півмаска виконана з фільтруючого та захисного шарів. 6. Респіратор за п. 5, який відрізняється тим, що півмаска додатково має сорбційний шар. 7. Респіратор за п. 1, який відрізняється тим, що півмаска додатково обладнана стронгулятором. 2 UA 83565 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
