Рукоятка для перенесення ручної поклажі

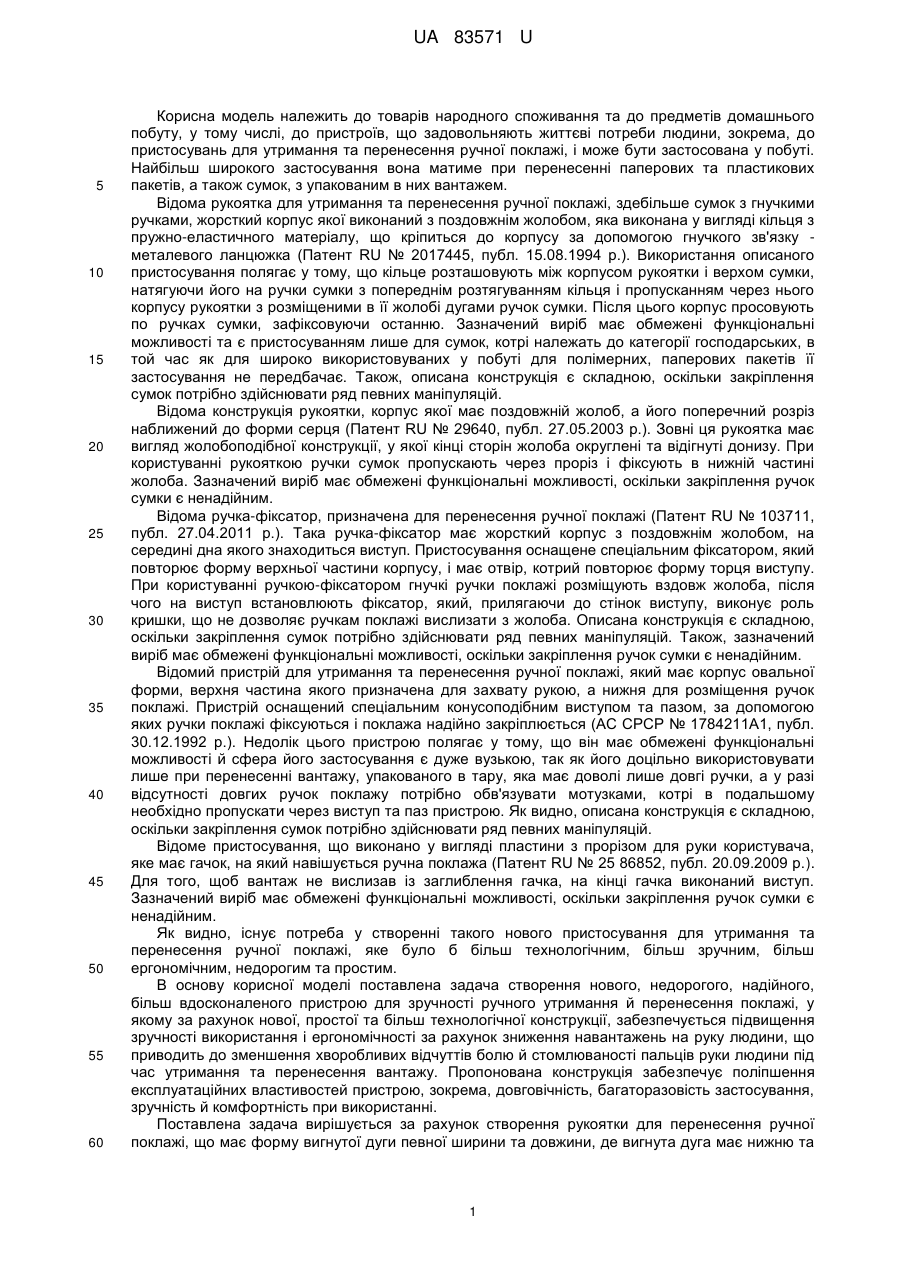

Реферат: UA 83571 U UA 83571 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до товарів народного споживання та до предметів домашнього побуту, у тому числі, до пристроїв, що задовольняють життєві потреби людини, зокрема, до пристосувань для утримання та перенесення ручної поклажі, і може бути застосована у побуті. Найбільш широкого застосування вона матиме при перенесенні паперових та пластикових пакетів, а також сумок, з упакованим в них вантажем. Відома рукоятка для утримання та перенесення ручної поклажі, здебільше сумок з гнучкими ручками, жорсткий корпус якої виконаний з поздовжнім жолобом, яка виконана у вигляді кільця з пружно-еластичного матеріалу, що кріпиться до корпусу за допомогою гнучкого зв'язку металевого ланцюжка (Патент RU № 2017445, публ. 15.08.1994 p.). Використання описаного пристосування полягає у тому, що кільце розташовують між корпусом рукоятки і верхом сумки, натягуючи його на ручки сумки з попереднім розтягуванням кільця і пропусканням через нього корпусу рукоятки з розміщеними в її жолобі дугами ручок сумки. Після цього корпус просовують по ручках сумки, зафіксовуючи останню. Зазначений виріб має обмежені функціональні можливості та є пристосуванням лише для сумок, котрі належать до категорії господарських, в той час як для широко використовуваних у побуті для полімерних, паперових пакетів її застосування не передбачає. Також, описана конструкція є складною, оскільки закріплення сумок потрібно здійснювати ряд певних маніпуляцій. Відома конструкція рукоятки, корпус якої має поздовжній жолоб, а його поперечний розріз наближений до форми серця (Патент RU № 29640, публ. 27.05.2003 p.). Зовні ця рукоятка має вигляд жолобоподібної конструкції, у якої кінці сторін жолоба округлені та відігнуті донизу. При користуванні рукояткою ручки сумок пропускають через проріз і фіксують в нижній частині жолоба. Зазначений виріб має обмежені функціональні можливості, оскільки закріплення ручок сумки є ненадійним. Відома ручка-фіксатор, призначена для перенесення ручної поклажі (Патент RU № 103711, публ. 27.04.2011 p.). Така ручка-фіксатор має жорсткий корпус з поздовжнім жолобом, на середині дна якого знаходиться виступ. Пристосування оснащене спеціальним фіксатором, який повторює форму верхньої частини корпусу, і має отвір, котрий повторює форму торця виступу. При користуванні ручкою-фіксатором гнучкі ручки поклажі розміщують вздовж жолоба, після чого на виступ встановлюють фіксатор, який, прилягаючи до стінок виступу, виконує роль кришки, що не дозволяє ручкам поклажі вислизати з жолоба. Описана конструкція є складною, оскільки закріплення сумок потрібно здійснювати ряд певних маніпуляцій. Також, зазначений виріб має обмежені функціональні можливості, оскільки закріплення ручок сумки є ненадійним. Відомий пристрій для утримання та перенесення ручної поклажі, який має корпус овальної форми, верхня частина якого призначена для захвату рукою, а нижня для розміщення ручок поклажі. Пристрій оснащений спеціальним конусоподібним виступом та пазом, за допомогою яких ручки поклажі фіксуються і поклажа надійно закріплюється (АС СРСР № 1784211А1, публ. 30.12.1992 p.). Недолік цього пристрою полягає у тому, що він має обмежені функціональні можливості й сфера його застосування є дуже вузькою, так як його доцільно використовувати лише при перенесенні вантажу, упакованого в тару, яка має доволі лише довгі ручки, а у разі відсутності довгих ручок поклажу потрібно обв'язувати мотузками, котрі в подальшому необхідно пропускати через виступ та паз пристрою. Як видно, описана конструкція є складною, оскільки закріплення сумок потрібно здійснювати ряд певних маніпуляцій. Відоме пристосування, що виконано у вигляді пластини з прорізом для руки користувача, яке має гачок, на який навішується ручна поклажа (Патент RU № 25 86852, публ. 20.09.2009 р.). Для того, щоб вантаж не вислизав із заглиблення гачка, на кінці гачка виконаний виступ. Зазначений виріб має обмежені функціональні можливості, оскільки закріплення ручок сумки є ненадійним. Як видно, існує потреба у створенні такого нового пристосування для утримання та перенесення ручної поклажі, яке було б більш технологічним, більш зручним, більш ергономічним, недорогим та простим. В основу корисної моделі поставлена задача створення нового, недорогого, надійного, більш вдосконаленого пристрою для зручності ручного утримання й перенесення поклажі, у якому за рахунок нової, простої та більш технологічної конструкції, забезпечується підвищення зручності використання і ергономічності за рахунок зниження навантажень на руку людини, що приводить до зменшення хворобливих відчуттів болю й стомлюваності пальців руки людини під час утримання та перенесення вантажу. Пропонована конструкція забезпечує поліпшення експлуатаційних властивостей пристрою, зокрема, довговічність, багаторазовість застосування, зручність й комфортність при використанні. Поставлена задача вирішується за рахунок створення рукоятки для перенесення ручної поклажі, що має форму вигнутої дуги певної ширини та довжини, де вигнута дуга має нижню та 1 UA 83571 U 5 10 15 20 25 30 35 верхню поверхні, при чому верхня поверхня має повздовжню виїмку, яка у перетині має ∩подібну форму, а ширина та довжина виїмки поверхні дуги є придатними для розташування у ній ручок поклажі. Пропонована рукоятка для перенесення ручної поклажі може бути виготовленою з різноманітних, відомих у промисловості матеріалів, які відповідають заданим властивостям заявленого пристосування. Зокрема, рукоятка може бути виготовленою із пластмаси типу ПЕВТ (поліетилен високого тиску, низької густини), ПЕНТ (поліетилен низького тиску, високої густини), поліпропілену, резини. Пропоноване пристосування може бути як прозорим, так і непрозорим, виготовленими з кольорового матеріалу, як прозорого, так і непрозорого, також може бути пофарбованими або матовими. Суть корисної моделі пояснюється кресленням, де на фіг. 1 схематично показано загальний вигляд пропонованого пристосування; на фіг. 2 схематично показано вигляд зверху пропонованого пристосування (пунктирною лінією показано повздовжню виїмку); на фіг. 3 схематично показано вигляд збоку пропонованого пристосування (пунктирною лінією показано повздовжню виїмку). Приклад використання пропонованого пристосування. У виїмку пристосування укладають ручки від ручної поклажі, яку переносять, фіксують їх в одному зручному положенні під дією сили тяжіння, піднімають поклажу, використовуючи для цього пропоноване даною корисною моделлю пристосування, утримують його та переносять поклажу (пакет, сумку й таке інше). Після перенесення та доставки поклажі до місця вивантаження, ручки поклажі витягають із виїмки рукоятки й приводять рукоятку у вихідне положення. При необхідності, використання повторюють в описаній послідовності. Завдяки рівномірному розподілу навантаження на рукоятку й на руку людини, зменшується втома рук людини й болісні відчуття, оніміння пальців рук людини. Таким чином, під час перенесення різноманітних важких поклаж, завдяки новій зручній конструкції пристрою і його ергономічності, відсутні хворобливі відчуття, спричинені надмірним навантаженням. Пропонована рукоятка є новою, недорогою у виготовленні, надійною конструкцією, що забезпечує високу зручність використання і ергономічності. Пропонована конструкція є довговічною, багаторазовою у застосуванні, зручною й комфортною при використанні. Запропоноване заявленою корисною моделлю пристрій має привабливий вигляд. Заявлена корисна модель може бути відтворена з використанням відомих матеріалів, засобів та операцій, що підтверджує її промислову придатність. Для реалізації заявленого пристосування не потрібна наявність спеціального складного устаткування, спеціальних приміщень та оснащення, спеціально підготовленого персоналу. Пропонована корисна модель є екологічно безпечною та не передбачає використання будьяких токсичних чи шкідливих для здоров'я речовин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Рукоятка для перенесення ручної поклажі, що має форму вигнутої дуги певної ширини та довжини, де вигнута дуга має нижню та верхню поверхні, причому верхня поверхня має повздовжню виїмку, яка у перетині має П-подібну форму, а ширина та довжина виїмки поверхні дуги є придатними для розташування у ній ручок поклажі. 2. Рукоятка за п. 1, яка відрізняється тим, що може бути виготовлена з будь-якого придатного матеріалу. 3. Рукоятка за будь-яким із пп. 1-2, яка відрізняється тим, що може бути виготовлена з будьякого матеріалу, вибраного із групи: пластмаса типу ПЕВТ (поліетилен високого тиску, низької густини), пластмаса типу ПЕНТ (поліетилен низького тиску, високої густини), поліпропілен, резина та/або будь-який інший придатний матеріал. 4. Рукоятка за будь-яким із пп. 1-3, яка відрізняється тим, що призначена для перенесення полімерних пакетів, паперових пакетів, сумок або-будь якої іншої поклажі, що має ручки. 2 UA 83571 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
