Ніж гвинтового шнека гичкозбиральної машини

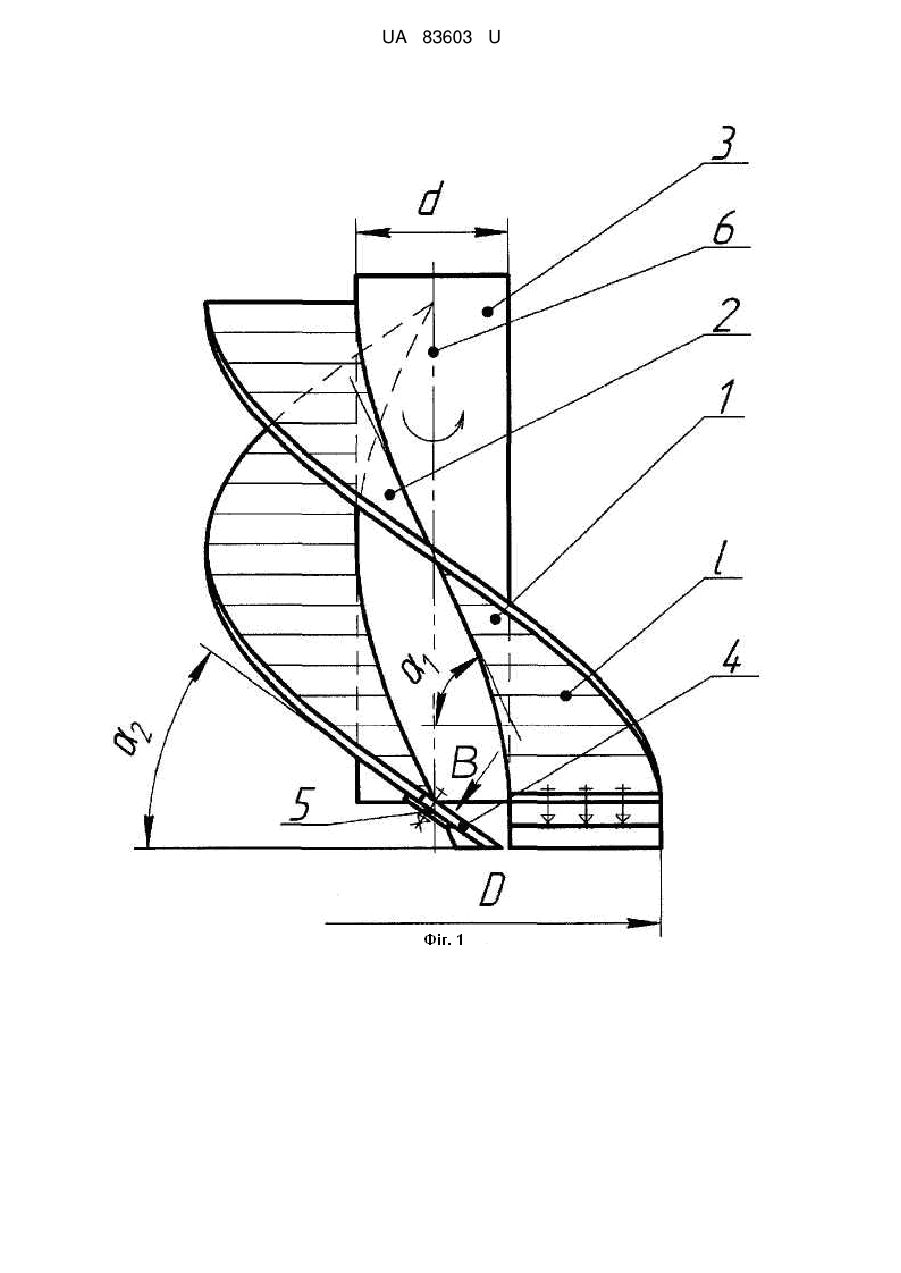

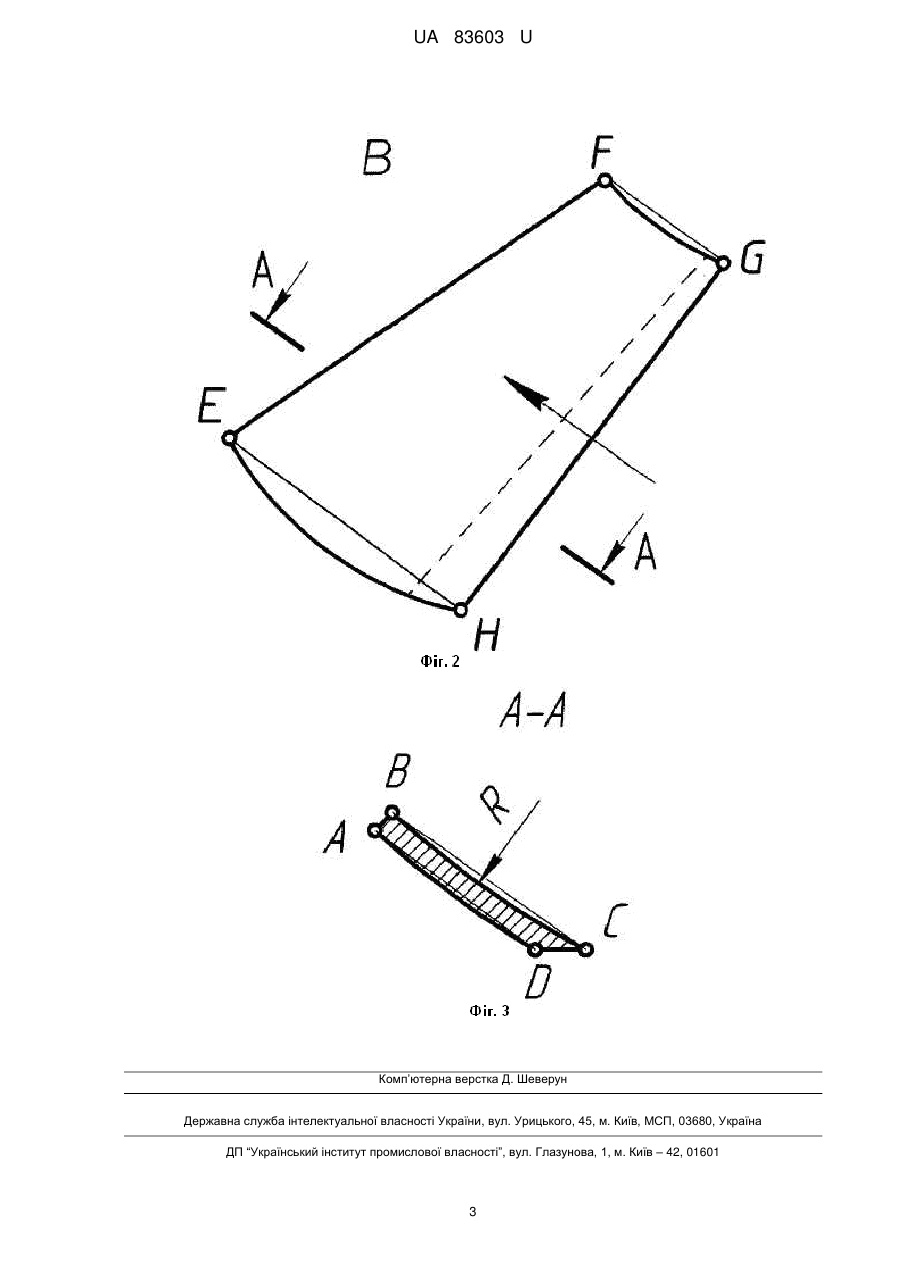

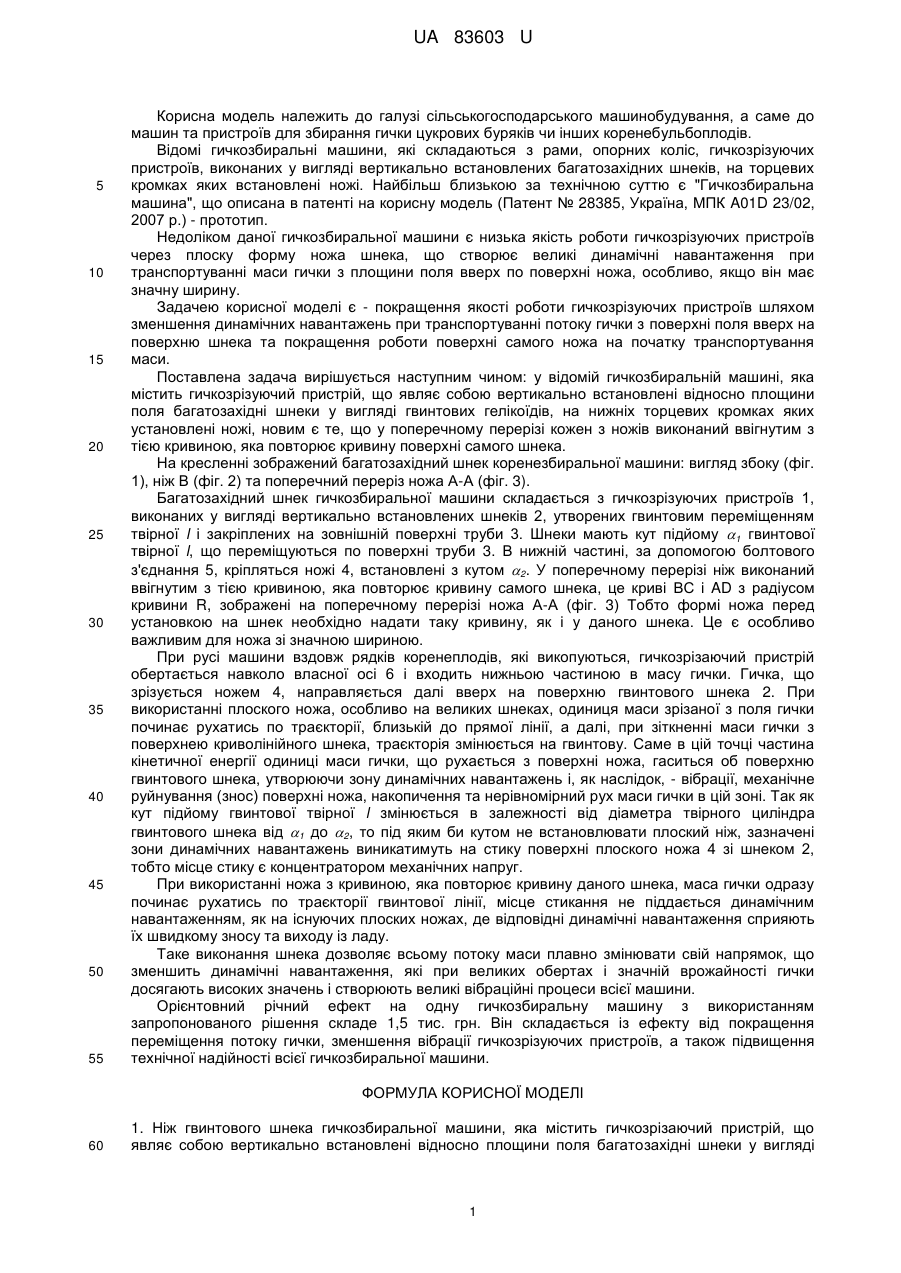

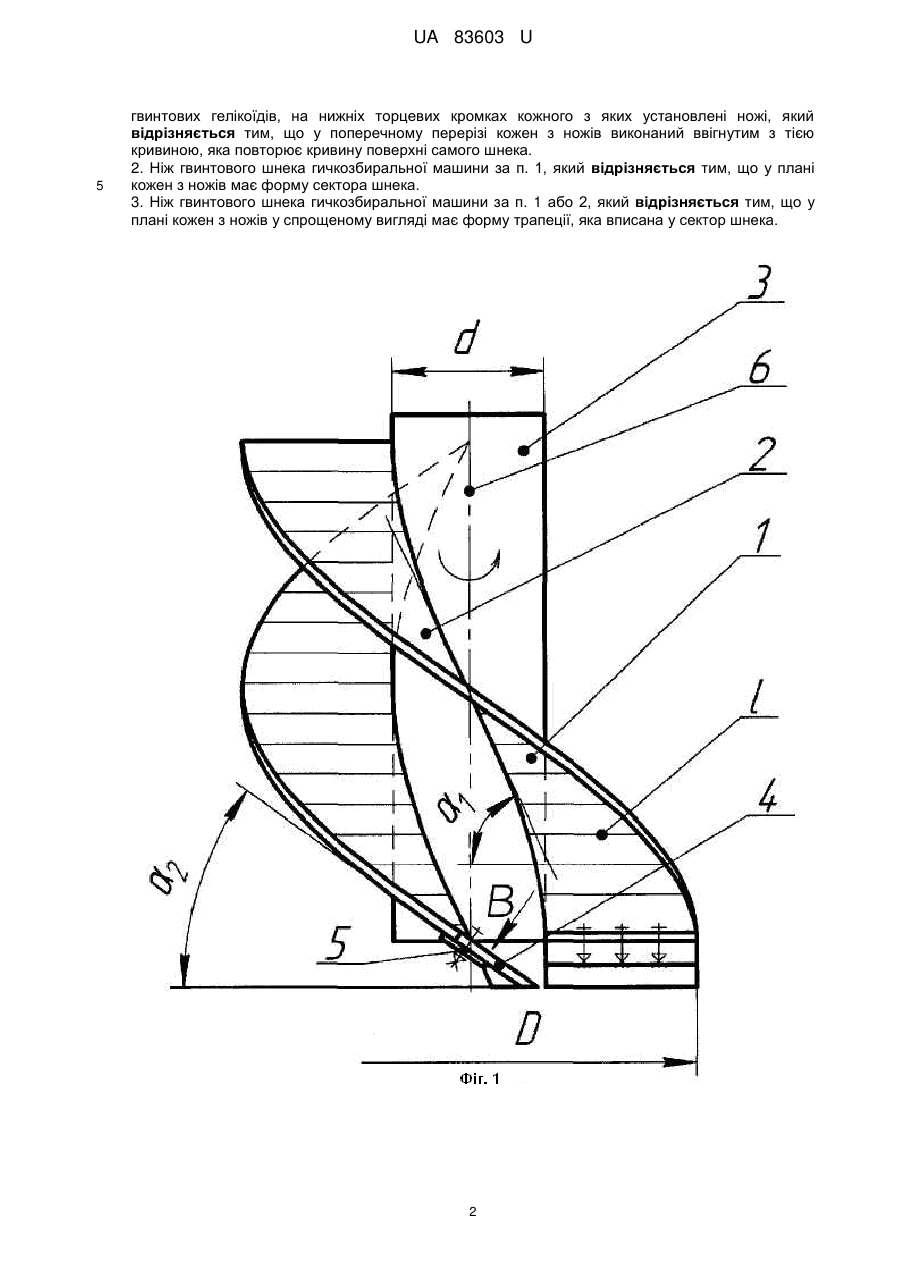

Реферат: Ніж гвинтового шнека гичкозбиральної машини, яка містить гичкозрізаючий пристрій, що являє собою вертикально встановлені відносно площини поля багатозахідні шнеки у вигляді гвинтових гелікоїдів, на нижніх торцевих кромках кожного з яких установлені ножі. У поперечному перерізі кожен з ножів виконаний ввігнутим з тією кривиною, яка повторює кривину поверхні самого шнека. UA 83603 U (12) UA 83603 U UA 83603 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до машин та пристроїв для збирання гички цукрових буряків чи інших коренебульбоплодів. Відомі гичкозбиральні машини, які складаються з рами, опорних коліс, гичкозрізуючих пристроїв, виконаних у вигляді вертикально встановлених багатозахідних шнеків, на торцевих кромках яких встановлені ножі. Найбільш близькою за технічною суттю є "Гичкозбиральна машина", що описана в патенті на корисну модель (Патент № 28385, Україна, МПК A01D 23/02, 2007 р.) - прототип. Недоліком даної гичкозбиральної машини є низька якість роботи гичкозрізуючих пристроїв через плоску форму ножа шнека, що створює великі динамічні навантаження при транспортуванні маси гички з площини поля вверх по поверхні ножа, особливо, якщо він має значну ширину. Задачею корисної моделі є - покращення якості роботи гичкозрізуючих пристроїв шляхом зменшення динамічних навантажень при транспортуванні потоку гички з поверхні поля вверх на поверхню шнека та покращення роботи поверхні самого ножа на початку транспортування маси. Поставлена задача вирішується наступним чином: у відомій гичкозбиральній машині, яка містить гичкозрізуючий пристрій, що являє собою вертикально встановлені відносно площини поля багатозахідні шнеки у вигляді гвинтових гелікоїдів, на нижніх торцевих кромках яких установлені ножі, новим є те, що у поперечному перерізі кожен з ножів виконаний ввігнутим з тією кривиною, яка повторює кривину поверхні самого шнека. На кресленні зображений багатозахідний шнек коренезбиральної машини: вигляд збоку (фіг. 1), ніж В (фіг. 2) та поперечний переріз ножа А-А (фіг. 3). Багатозахідний шнек гичкозбиральної машини складається з гичкозрізуючих пристроїв 1, виконаних у вигляді вертикально встановлених шнеків 2, утворених гвинтовим переміщенням твірної l і закріплених на зовнішній поверхні труби 3. Шнеки мають кут підйому 1 гвинтової твірної l, що переміщуються по поверхні труби 3. В нижній частині, за допомогою болтового з'єднання 5, кріпляться ножі 4, встановлені з кутом 2. У поперечному перерізі ніж виконаний ввігнутим з тією кривиною, яка повторює кривину самого шнека, це криві ВС і AD з радіусом кривини R, зображені на поперечному перерізі ножа А-А (фіг. 3) Тобто формі ножа перед установкою на шнек необхідно надати таку кривину, як і у даного шнека. Це є особливо важливим для ножа зі значною шириною. При русі машини вздовж рядків коренеплодів, які викопуються, гичкозрізаючий пристрій обертається навколо власної осі 6 і входить нижньою частиною в масу гички. Гичка, що зрізується ножем 4, направляється далі вверх на поверхню гвинтового шнека 2. При використанні плоского ножа, особливо на великих шнеках, одиниця маси зрізаної з поля гички починає рухатись по траєкторії, близькій до прямої лінії, а далі, при зіткненні маси гички з поверхнею криволінійного шнека, траєкторія змінюється на гвинтову. Саме в цій точці частина кінетичної енергії одиниці маси гички, що рухається з поверхні ножа, гаситься об поверхню гвинтового шнека, утворюючи зону динамічних навантажень і, як наслідок, - вібрації, механічне руйнування (знос) поверхні ножа, накопичення та нерівномірний рух маси гички в цій зоні. Так як кут підйому гвинтової твірної l змінюється в залежності від діаметра твірного циліндра гвинтового шнека від 1 до 2, то під яким би кутом не встановлювати плоский ніж, зазначені зони динамічних навантажень виникатимуть на стику поверхні плоского ножа 4 зі шнеком 2, тобто місце стику є концентратором механічних напруг. При використанні ножа з кривиною, яка повторює кривину даного шнека, маса гички одразу починає рухатись по траєкторії гвинтової лінії, місце стикання не піддається динамічним навантаженням, як на існуючих плоских ножах, де відповідні динамічні навантаження сприяють їх швидкому зносу та виходу із ладу. Таке виконання шнека дозволяє всьому потоку маси плавно змінювати свій напрямок, що зменшить динамічні навантаження, які при великих обертах і значній врожайності гички досягають високих значень і створюють великі вібраційні процеси всієї машини. Орієнтовний річний ефект на одну гичкозбиральну машину з використанням запропонованого рішення складе 1,5 тис. грн. Він складається із ефекту від покращення переміщення потоку гички, зменшення вібрації гичкозрізуючих пристроїв, а також підвищення технічної надійності всієї гичкозбиральної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Ніж гвинтового шнека гичкозбиральної машини, яка містить гичкозрізаючий пристрій, що являє собою вертикально встановлені відносно площини поля багатозахідні шнеки у вигляді 1 UA 83603 U 5 гвинтових гелікоїдів, на нижніх торцевих кромках кожного з яких установлені ножі, який відрізняється тим, що у поперечному перерізі кожен з ножів виконаний ввігнутим з тією кривиною, яка повторює кривину поверхні самого шнека. 2. Ніж гвинтового шнека гичкозбиральної машини за п. 1, який відрізняється тим, що у плані кожен з ножів має форму сектора шнека. 3. Ніж гвинтового шнека гичкозбиральної машини за п. 1 або 2, який відрізняється тим, що у плані кожен з ножів у спрощеному вигляді має форму трапеції, яка вписана у сектор шнека. 2 UA 83603 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
