Завантажувальний патрубок гвинтового конвеєра
Номер патенту: 28990
Опубліковано: 25.12.2007
Автори: Розум Руслан Іванович, Чорний Роман Степанович, Вітровий Андрій Орестович
Формула / Реферат
Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розташована в обмежувачі з просівними вікнами, що переходить в еластичний кожух, а також механізм зв'язку вала гвинтової спіралі з активаторами, які розташовані над зовнішньою поверхнею обмежувача, який відрізняється тим, що механізм зв'язку виконаний у вигляді планетарної зубчастої передачі зі зниженням частоти обертання активаторів відносно спіралі шнека, а обмежувач виконаний у вигляді криволінійної пластини, яка плавно переходить у прямолінійну, причому край прямолінійної частини обмежувача знаходиться на рівні опорної площини.
Текст

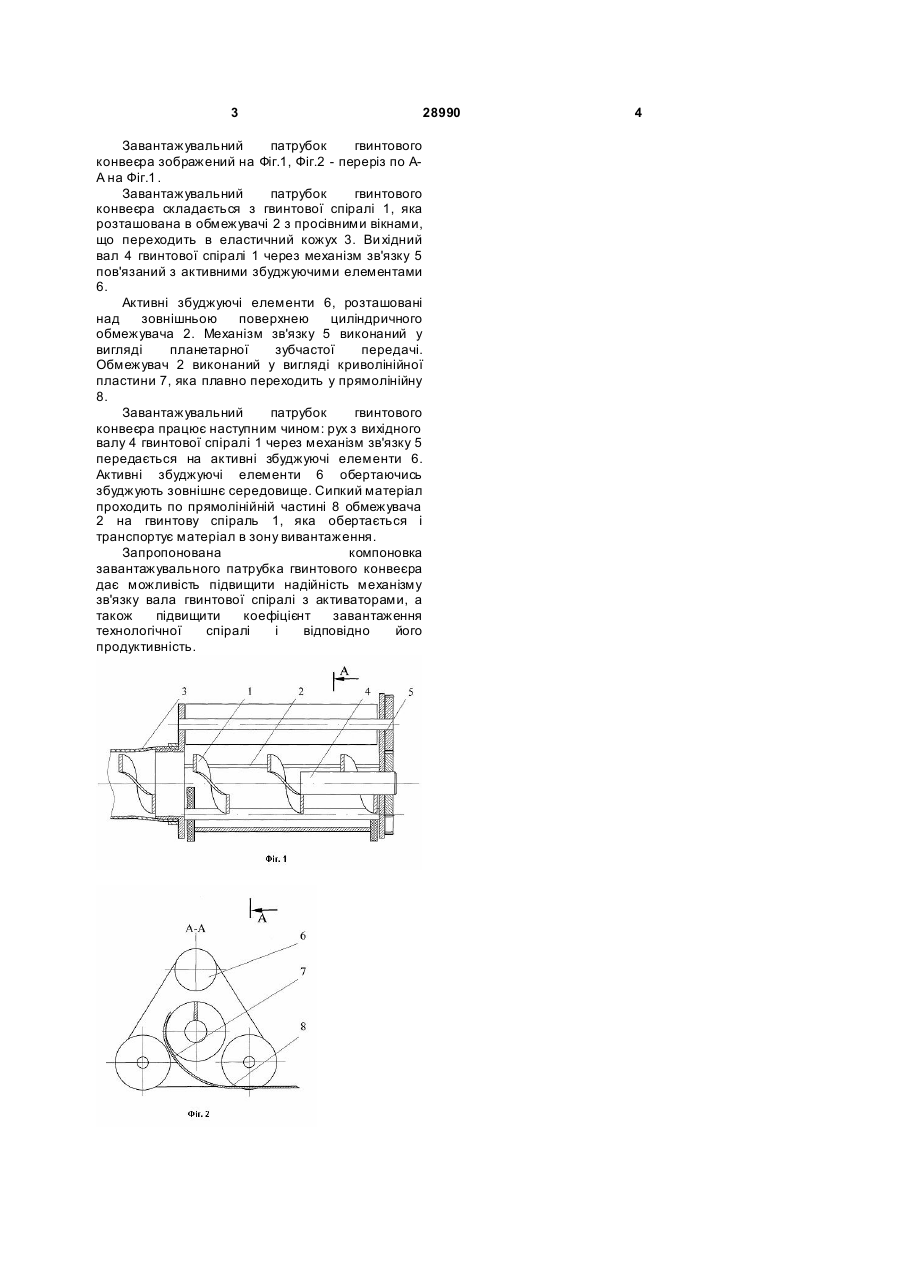

Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розташована в обмежувачі з просівними вікнами, 3 28990 Завантажувальний патрубок гвинтового конвеєра зображений на Фіг.1, Фіг.2 - переріз по АА на Фіг.1 . Завантажувальний патрубок гвинтового конвеєра складається з гвинтової спіралі 1, яка розташована в обмежувачі 2 з просівними вікнами, що переходить в еластичний кожух 3. Ви хідний вал 4 гвинтової спіралі 1 через механізм зв'язку 5 пов'язаний з активними збуджуючими елементами 6. Активні збуджуючі елементи 6, розташовані над зовнішньою поверхнею циліндричного обмежувача 2. Механізм зв'язку 5 виконаний у вигляді планетарної зубчастої передачі. Обмежувач 2 виконаний у вигляді криволінійної пластини 7, яка плавно переходить у прямолінійну 8. Завантажувальний патрубок гвинтового конвеєра працює наступним чином: рух з вихідного валу 4 гвинтової спіралі 1 через механізм зв'язку 5 передається на активні збуджуючі елементи 6. Активні збуджуючі елементи 6 обертаючись збуджують зовнішнє середовище. Сипкий матеріал проходить по прямолінійній частині 8 обмежувача 2 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження. Запропонована компоновка завантажувального патрубка гвинтового конвеєра дає можливість підвищити надійність механізму зв'язку вала гвинтової спіралі з активаторами, а також підвищити коефіцієнт завантаження технологічної спіралі і відповідно його продуктивність. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюLoading spout of helical conveyer
Автори англійськоюRozum Ruslan Ivanovych, Chornyi Roman Stepanovych, Vitrovyi Andrii Orestovych
Назва патенту російськоюЗагрузочный патрубок винтового конвейера
Автори російськоюРозум Руслан Иванович, Черный Роман Степанович, Витровый Андрей Орестович, Ветровой Андрей Орестович
МПК / Мітки
МПК: B65G 33/24, B65G 33/16
Мітки: конвеєра, гвинтового, завантажувальний, патрубок
