Багатофункціональний оздоровчий модуль

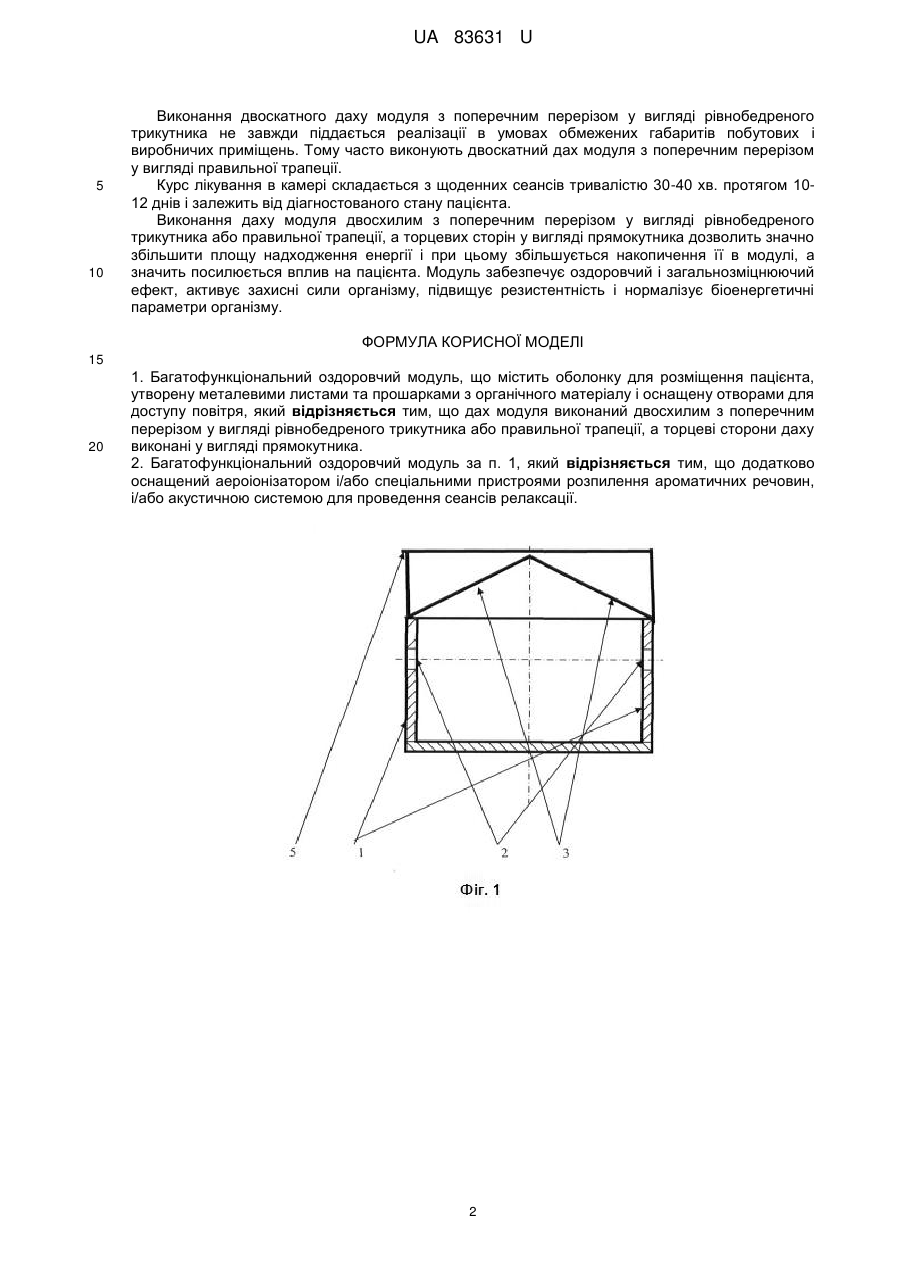

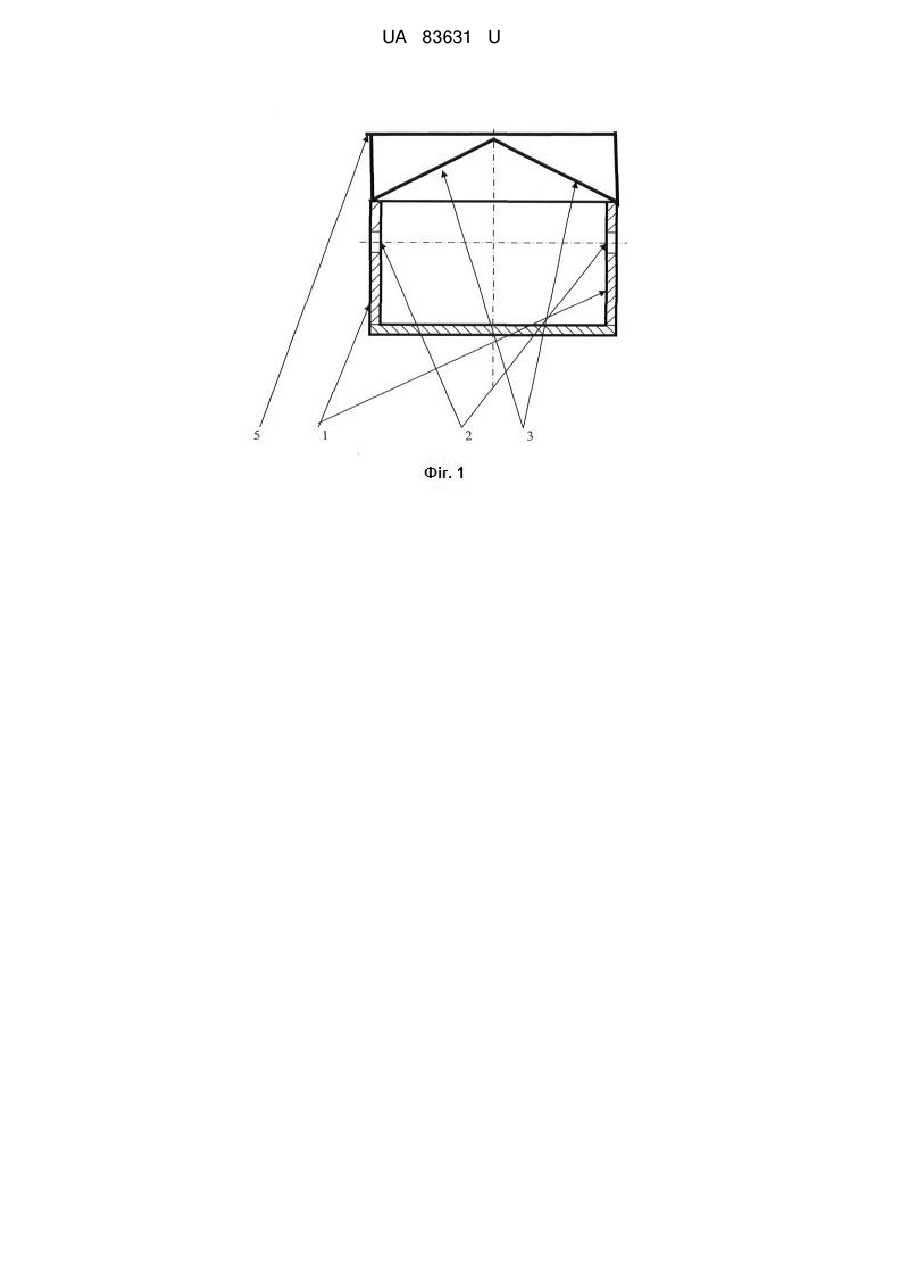

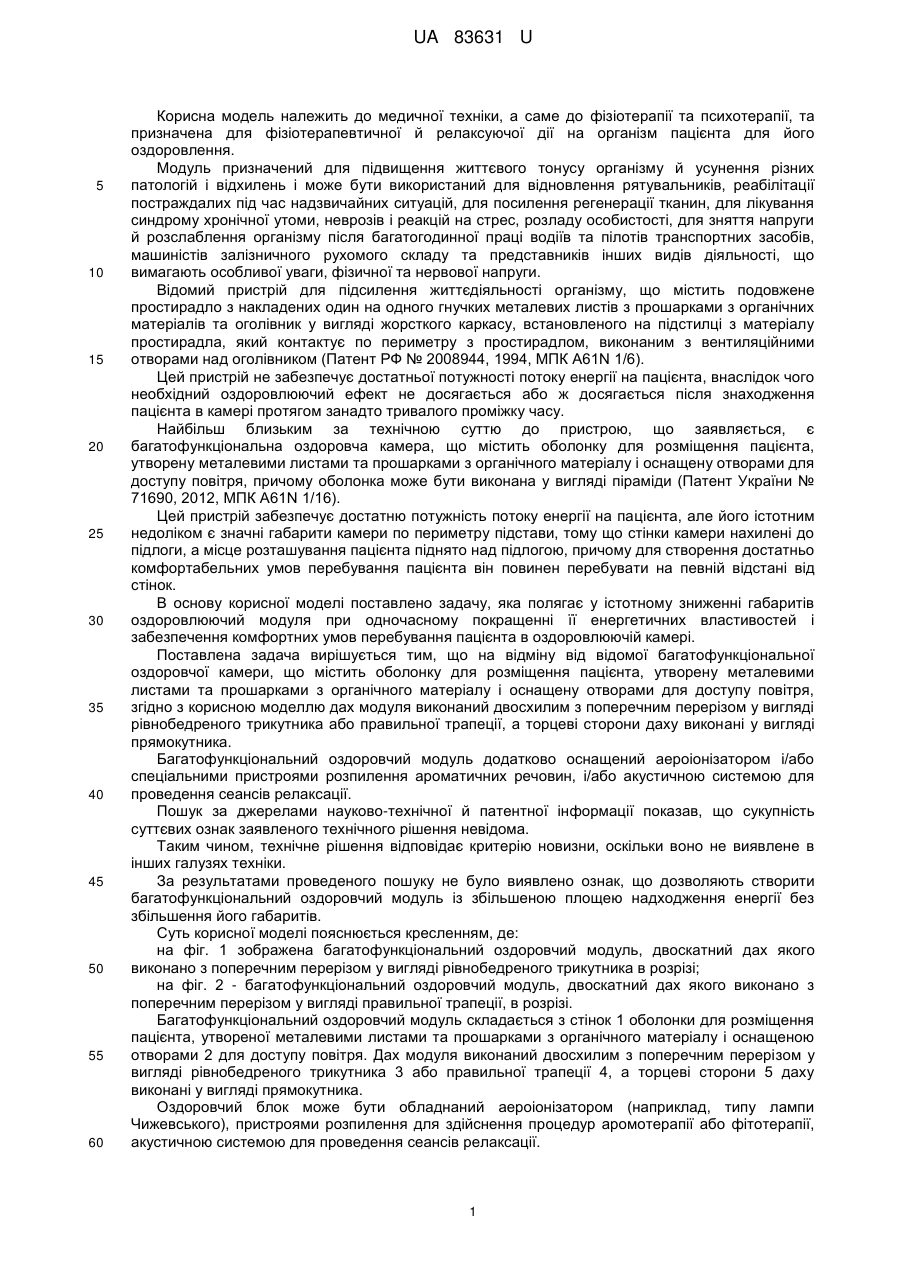

Реферат: Багатофункціональний оздоровчий модуль містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу і оснащену отворами для доступу повітря. Дах модуля виконаний двосхилим з поперечним перерізом у вигляді рівнобедреного трикутника або правильної трапеції, а торцеві сторони даху виконані у вигляді прямокутника. UA 83631 U (12) UA 83631 U UA 83631 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до фізіотерапії та психотерапії, та призначена для фізіотерапевтичної й релаксуючої дії на організм пацієнта для його оздоровлення. Модуль призначений для підвищення життєвого тонусу організму й усунення різних патологій і відхилень і може бути використаний для відновлення рятувальників, реабілітації постраждалих під час надзвичайних ситуацій, для посилення регенерації тканин, для лікування синдрому хронічної утоми, неврозів і реакцій на стрес, розладу особистості, для зняття напруги й розслаблення організму після багатогодинної праці водіїв та пілотів транспортних засобів, машиністів залізничного рухомого складу та представників інших видів діяльності, що вимагають особливої уваги, фізичної та нервової напруги. Відомий пристрій для підсилення життєдіяльності організму, що містить подовжене простирадло з накладених один на одного гнучких металевих листів з прошарками з органічних матеріалів та оголівник у вигляді жорсткого каркасу, встановленого на підстилці з матеріалу простирадла, який контактує по периметру з простирадлом, виконаним з вентиляційними отворами над оголівником (Патент РФ № 2008944, 1994, МПК А61N 1/6). Цей пристрій не забезпечує достатньої потужності потоку енергії на пацієнта, внаслідок чого необхідний оздоровлюючий ефект не досягається або ж досягається після знаходження пацієнта в камері протягом занадто тривалого проміжку часу. Найбільш близьким за технічною суттю до пристрою, що заявляється, є багатофункціональна оздоровча камера, що містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу і оснащену отворами для доступу повітря, причому оболонка може бути виконана у вигляді піраміди (Патент України № 71690, 2012, МПК A61N 1/16). Цей пристрій забезпечує достатню потужність потоку енергії на пацієнта, але його істотним недоліком є значні габарити камери по периметру підстави, тому що стінки камери нахилені до підлоги, а місце розташування пацієнта піднято над підлогою, причому для створення достатньо комфортабельних умов перебування пацієнта він повинен перебувати на певній відстані від стінок. В основу корисної моделі поставлено задачу, яка полягає у істотному зниженні габаритів оздоровлюючий модуля при одночасному покращенні її енергетичних властивостей і забезпечення комфортних умов перебування пацієнта в оздоровлюючій камері. Поставлена задача вирішується тим, що на відміну від відомої багатофункціональної оздоровчої камери, що містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу і оснащену отворами для доступу повітря, згідно з корисною моделлю дах модуля виконаний двосхилим з поперечним перерізом у вигляді рівнобедреного трикутника або правильної трапеції, а торцеві сторони даху виконані у вигляді прямокутника. Багатофункціональний оздоровчий модуль додатково оснащений аероіонізатором і/або спеціальними пристроями розпилення ароматичних речовин, і/або акустичною системою для проведення сеансів релаксації. Пошук за джерелами науково-технічної й патентної інформації показав, що сукупність суттєвих ознак заявленого технічного рішення невідома. Таким чином, технічне рішення відповідає критерію новизни, оскільки воно не виявлене в інших галузях техніки. За результатами проведеного пошуку не було виявлено ознак, що дозволяють створити багатофункціональний оздоровчий модуль із збільшеною площею надходження енергії без збільшення його габаритів. Суть корисної моделі пояснюється кресленням, де: на фіг. 1 зображена багатофункціональний оздоровчий модуль, двоскатний дах якого виконано з поперечним перерізом у вигляді рівнобедреного трикутника в розрізі; на фіг. 2 - багатофункціональний оздоровчий модуль, двоскатний дах якого виконано з поперечним перерізом у вигляді правильної трапеції, в розрізі. Багатофункціональний оздоровчий модуль складається з стінок 1 оболонки для розміщення пацієнта, утвореної металевими листами та прошарками з органічного матеріалу і оснащеною отворами 2 для доступу повітря. Дах модуля виконаний двосхилим з поперечним перерізом у вигляді рівнобедреного трикутника 3 або правильної трапеції 4, а торцеві сторони 5 даху виконані у вигляді прямокутника. Оздоровчий блок може бути обладнаний аероіонізатором (наприклад, типу лампи Чижевського), пристроями розпилення для здійснення процедур аромотерапії або фітотерапії, акустичною системою для проведення сеансів релаксації. 1 UA 83631 U 5 10 Виконання двоскатного даху модуля з поперечним перерізом у вигляді рівнобедреного трикутника не завжди піддається реалізації в умовах обмежених габаритів побутових і виробничих приміщень. Тому часто виконують двоскатний дах модуля з поперечним перерізом у вигляді правильної трапеції. Курс лікування в камері складається з щоденних сеансів тривалістю 30-40 хв. протягом 1012 днів і залежить від діагностованого стану пацієнта. Виконання даху модуля двосхилим з поперечним перерізом у вигляді рівнобедреного трикутника або правильної трапеції, а торцевих сторін у вигляді прямокутника дозволить значно збільшити площу надходження енергії і при цьому збільшується накопичення її в модулі, а значить посилюється вплив на пацієнта. Модуль забезпечує оздоровчий і загальнозміцнюючий ефект, активує захисні сили організму, підвищує резистентність і нормалізує біоенергетичні параметри організму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Багатофункціональний оздоровчий модуль, що містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу і оснащену отворами для доступу повітря, який відрізняється тим, що дах модуля виконаний двосхилим з поперечним перерізом у вигляді рівнобедреного трикутника або правильної трапеції, а торцеві сторони даху виконані у вигляді прямокутника. 2. Багатофункціональний оздоровчий модуль за п. 1, який відрізняється тим, що додатково оснащений аероіонізатором і/або спеціальними пристроями розпилення ароматичних речовин, і/або акустичною системою для проведення сеансів релаксації. 2 UA 83631 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
