Багатофункціональний керуючий модуль

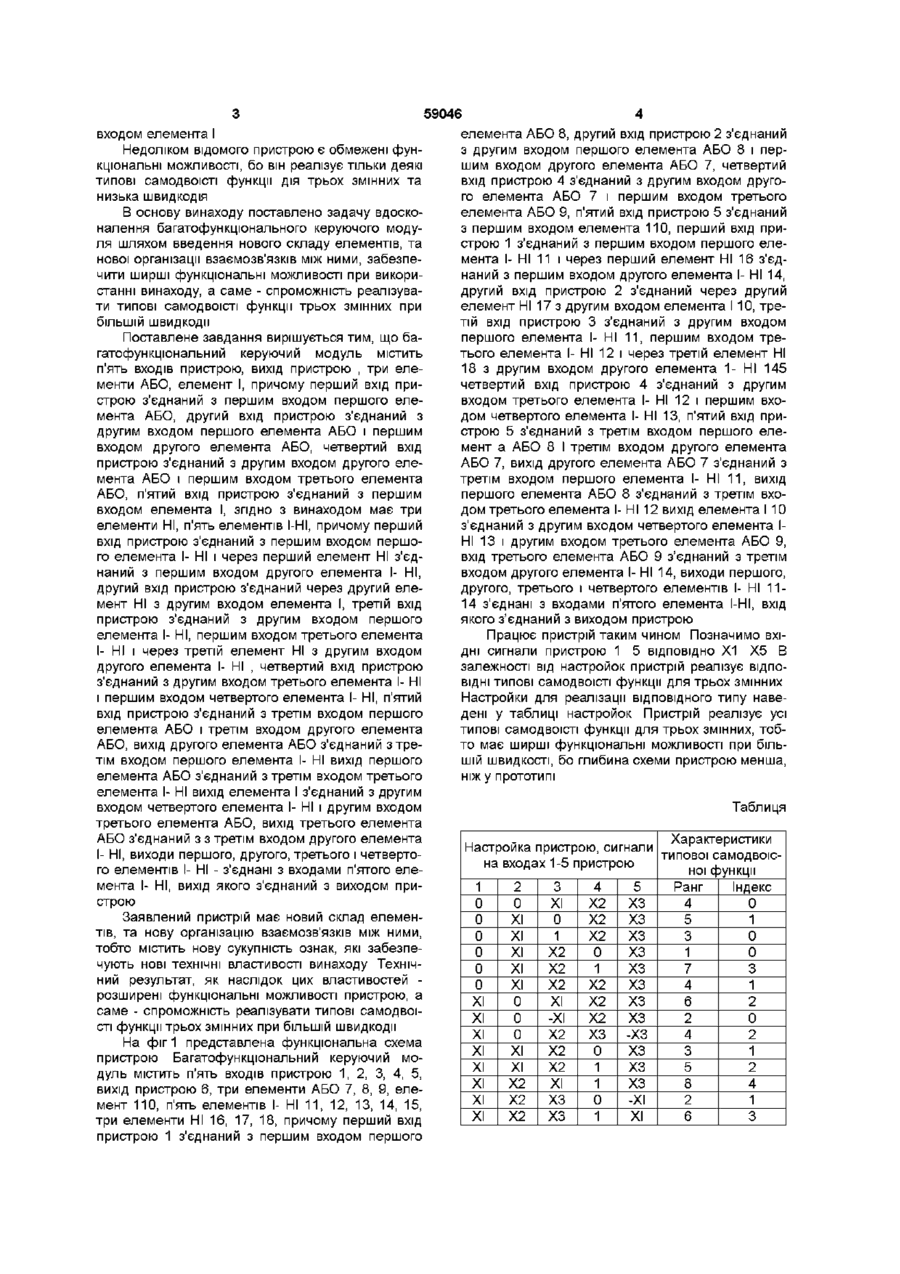

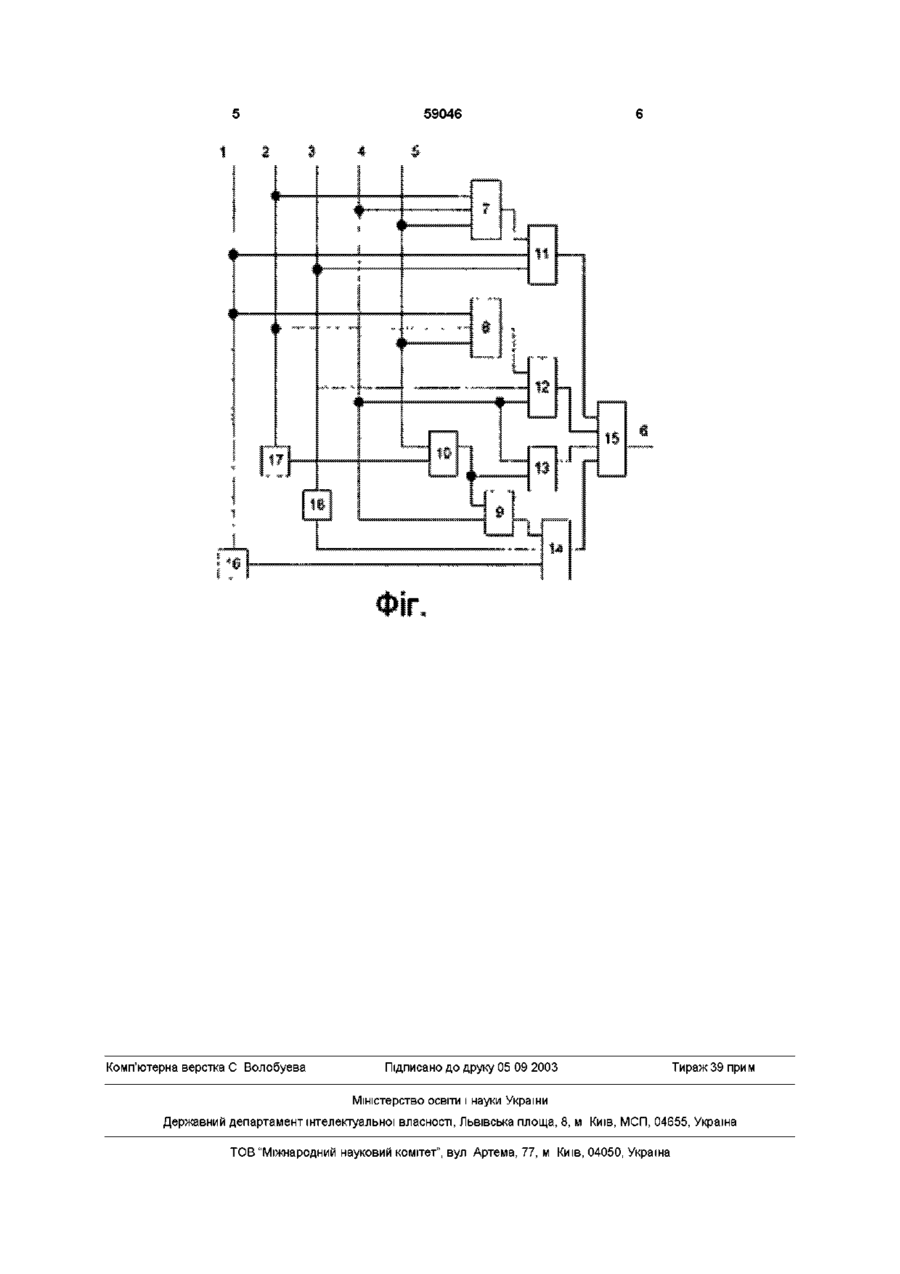

Багатофункціональний керуючий модуль, що містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, причому перший вхід пристрою з'єднаний з першим входом першого елемента АБО, другий вхід пристрою з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО, четвертий вхід пристрою з'єднаний з другим входом другого елемента АБО і першим входом третього елемента АБО, п'ятий вхід пристрою з'єднаний з першим входом елемента І, який відрізняється тим, що має три елементи НІ, п'ять елементів 1І I, причому -— перший вхід пристрою з'єднаний з першим входом першого елемента І-НІ і через перший елемент НІ з'єднаний з першим входом другого елемента І-НІ, другий вхід пристрою з'єднаний через другий елемент НІ з другим входом елемента І, третій вхід пристрою з'єднаний з другим входом першого елемента І-НІ, першим входом третього елемента І-НІ і через третій елемент НІ з другим входом другого елемента І-НІ, четвертий вхід пристрою з'єднаний з другим входом третього елемента І-НІ і першим входом четвертого елемента І-НІ, п'ятий вхід пристрою з'єднаний з третім входом першого елемента АБО і третім входом другого елемента АБО, вихід другого елемента АБО з'єднаний з третім входом першого елемента І-НІ, вихід першого елемента АБО з'єднаний з третім входом третього елемента І-НІ, вихід елемента І з'єднаний з другим входом четвертого елемента І-НІ і другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з третім входом другого елемента І-НІ, виходи першого, другого, третього і четвертого елементів І-НІ - з'єднані з входами п'ятого елемента І-НІ, вихід якого з'єднаний з виходом пристрою (О ^Винахід відноситься до обчислювальної техніки і призначений для реалізації заданої множини функцій за допомогою настройок Відомий пристрій для логічної обробки інформації, що містить ВХІДНІ шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елемента НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РЮНОЗНАЧШСТЬ (ас СРСР № 1262519, кл C06F15/20,1985р) Відомий багатофункціональний логічний модуль (ас СРСР № 1310800, кл G06F 7/00, опубл 1987р), що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єд наний з першим адресним входом мультиплексора, вихід першого елемента І, з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора Недоліком відомого пристрою є обмежені функціональні можливості Найбільш близьким по технічній суті і результату, що досягається є багатофункціональний логічний модуль (ас СРСР № 1283744, кл G06F 7/00, опубл 1987), що містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, причому перший вхід пристрою з'єднаний з першим входом першого елемента АБО, другий вхід пристрою з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО, четвертий вхід пристрою з'єднаний з другим входом другого елемента АБО і першим входом третього елемента АБО, п'ятий вхід пристрою з'єднаний з першим о о> ю 59046 елемента АБО 8, другий вхід пристрою 2 з'єднаний входом елемента І з другим входом першого елемента АБО 8 і перНедоліком відомого пристрою є обмежені фуншим входом другого елемента АБО 7, четвертий кціональні можливості, бо він реалізує тільки деякі вхід пристрою 4 з'єднаний з другим входом друготипові самодвоісті функції дія трьох змінних та го елемента АБО 7 і першим входом третього низька швидкодія елемента АБО 9, п'ятий вхід пристрою 5 з'єднаний В основу винаходу поставлено задачу вдоскоз першим входом елемента 110, перший вхід приналення багатофункціонального керуючого модустрою 1 з'єднаний з першим входом першого елеля шляхом введення нового складу елементів, та мента І- НІ 11 і через перший елемент НІ 16 з'єднової організації взаємозв'язків між ними, забезпенаний з першим входом другого елемента І- НІ 14, чити ширші функціональні можливості при викоридругий вхід пристрою 2 з'єднаний через другий станні винаходу, а саме - спроможність реалізуваелемент НІ 17 з другим входом елемента І 10, трети типові самодвоісті функції трьох змінних при тій вхід пристрою 3 з'єднаний з другим входом більшій швидкодії першого елемента І- НІ 11, першим входом треПоставленезавдання вирішується тим, що батього елемента І- НІ 12 і через третій елемент НІ гатофункціональний керуючий модуль містить 18 з другим входом другого елемента 1- НІ 145 п'ять входів пристрою, вихід пристрою , три елечетвертий вхід пристрою 4 з'єднаний з другим менти АБО, елемент І, причому перший вхід привходом третього елемента І- НІ 12 і першим вхострою з'єднаний з першим входом першого еледом четвертого елемента І- НІ 13, п'ятий вхід примента АБО, другий вхід пристрою з'єднаний з строю 5 з'єднаний з третім входом першого еледругим входом першого елемента АБО і першим мент а АБО 8 І третім входом другого елемента входом другого елемента АБО, четвертий вхід АБО 7, вихід другого елемента АБО 7 з'єднаний з пристрою з'єднаний з другим входом другого елетретім входом першого елемента І- НІ 11, вихід мента АБО і першим входом третього елемента першого елемента АБО 8 з'єднаний з третім вхоАБО, п'ятий вхід пристрою з'єднаний з першим дом третього елемента І- НІ 12 вихід елемента І 10 входом елемента І, згідно з винаходом має три з'єднаний з другим входом четвертого елемента Iелементи НІ, п'ять елементів 1І I, причому перший -— НІ 13 і другим входом третього елемента АБО 9, вхід пристрою з'єднаний з першим входом першовхід третього елемента АБО 9 з'єднаний з третім го елемента І- НІ і через перший елемент НІ з'єдвходом другого елемента І- НІ 14, виходи першого, наний з першим входом другого елемента І- НІ, другого, третього і четвертого елементів І- НІ 11другий вхід пристрою з'єднаний через другий еле14 з'єднані з входами п'ятого елемента 1І I, вхід -— мент НІ з другим входом елемента І, третій вхід якого з'єднаний з виходом пристрою пристрою з'єднаний з другим входом першого елемента І- НІ, першим входом третього елемента Працює пристрій таким чином Позначимо ВХІІ- НІ і через третій елемент НІ з другим входом ДНІ сигнали пристрою 1 5 ВІДПОВІДНО Х1 Х5 В другого елемента І- НІ , четвертий вхід пристрою залежності від настройок пристрій реалізує ВІДПОз'єднаний з другим входом третього елемента І- НІ ВІДНІ ТИПОВІ самодвоісті функції для трьох змінних і першим входом четвертого елемента І- НІ, п'ятий Настройки для реалізації ВІДПОВІДНОГО типу навевхід пристрою з'єднаний з третім входом першого дені у таблиці настройок Пристрій реалізує усі елемента АБО і третім входом другого елемента типові самодвоісті функції для трьох змінних, тобАБО, вихід другого елемента АБО з'єднаний з трето має ширші функціональні можливості при більтім входом першого елемента І- НІ вихід першого шій швидкості, бо глибина схеми пристрою менша, елемента АБО з'єднаний з третім входом третього ніж у прототипі елемента І- НІ вихід елемента І з'єднаний з другим входом четвертого елемента І- НІ і другим входом Таблиця третього елемента АБО, вихід третього елемента АБО з'єднаний з з третім входом другого елемента Характеристики І- НІ, виходи першого, другого, третього і четвертоНастройка пристрою, сигнали типової самодвоісго елементів І- НІ - з'єднані з входами п'ятого елена входах 1-5 пристрою ноі функції мента І- НІ, вихід якого з'єднаний з виходом пристрою 1 2 3 5 Ранг Індекс 4 Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей розширені функціональні можливості пристрою, а саме - спроможність реалізувати типові самодвоісті функції трьох змінних при більшій швидкодії На фіг 1 представлена функціональна схема пристрою Багатофункціональний керуючий модуль містить п'ять входів пристрою 1, 2, 3, 4, 5, вихід пристрою 6, три елементи АБО 7, 8, 9, елемент 110, п'ять елементів І- НІ 11, 12, 13, 14, 15, три елементи НІ 16, 17, 18, причому перший вхід пристрою 1 з'єднаний з першим входом першого 0 0 0 0 0 0 XI XI XI XI XI XI XI XI 0 XI XI XI XI XI 0 0 0 XI XI Х2 Х2 Х2 XI 0 1 Х2 Х2 Х2 XI -XI Х2 Х2 Х2 XI ХЗ хз Х2 Х2 Х2 0 1 Х2 Х2 Х2 ХЗ 0 1 1 0 1 ХЗ хз хз хз хз хз хз хз -хз хз хз хз -XI XI 4 5 3 1 7 4 6 2 4 3 5 8 2 6 0 1 0 0 3 1 2 0 2 1 2 4 1 3 59046 Комп'ютерна верстка С Волобуева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
