Двотрубна установка для очищення труб від асфальтосмолопарафінових відкладень

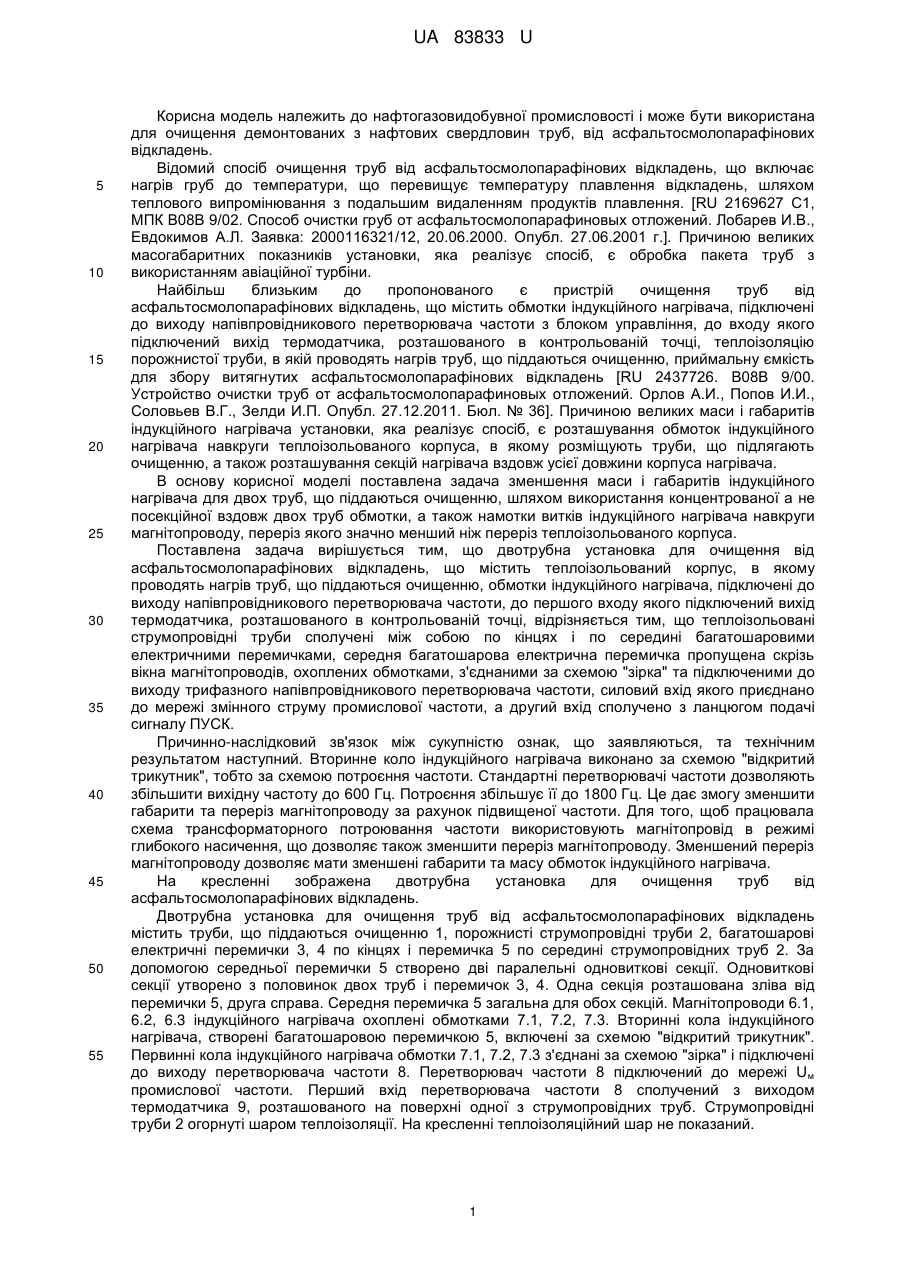

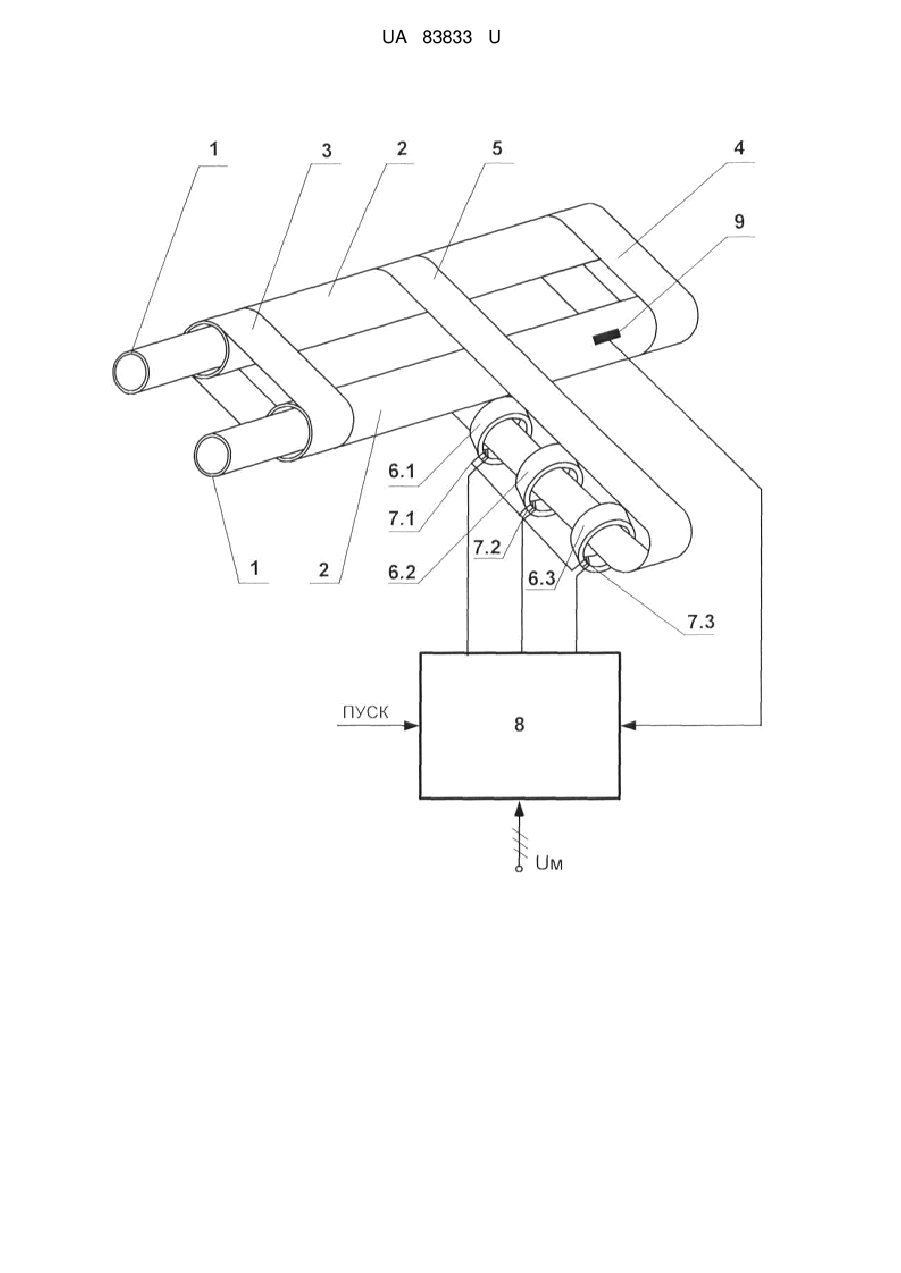

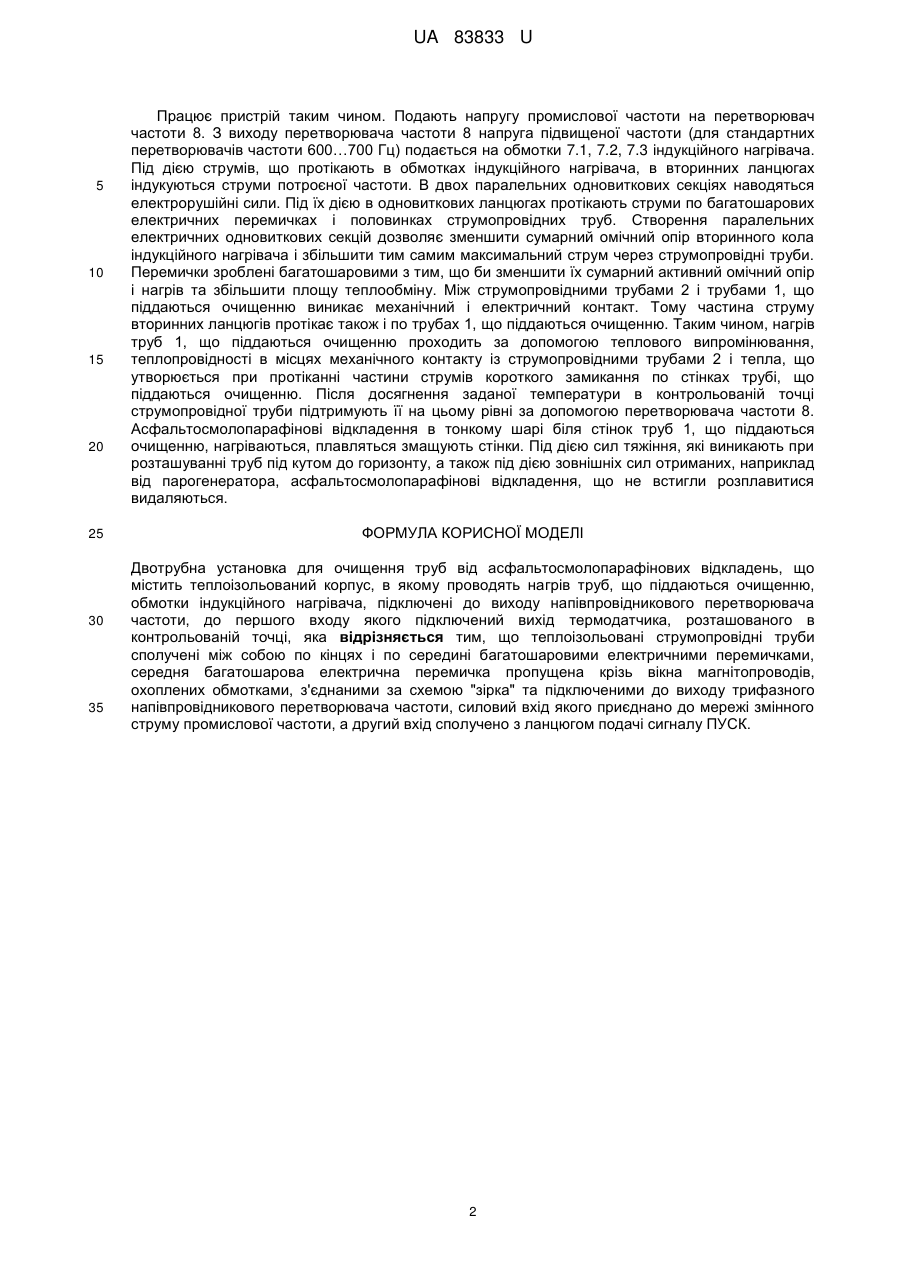

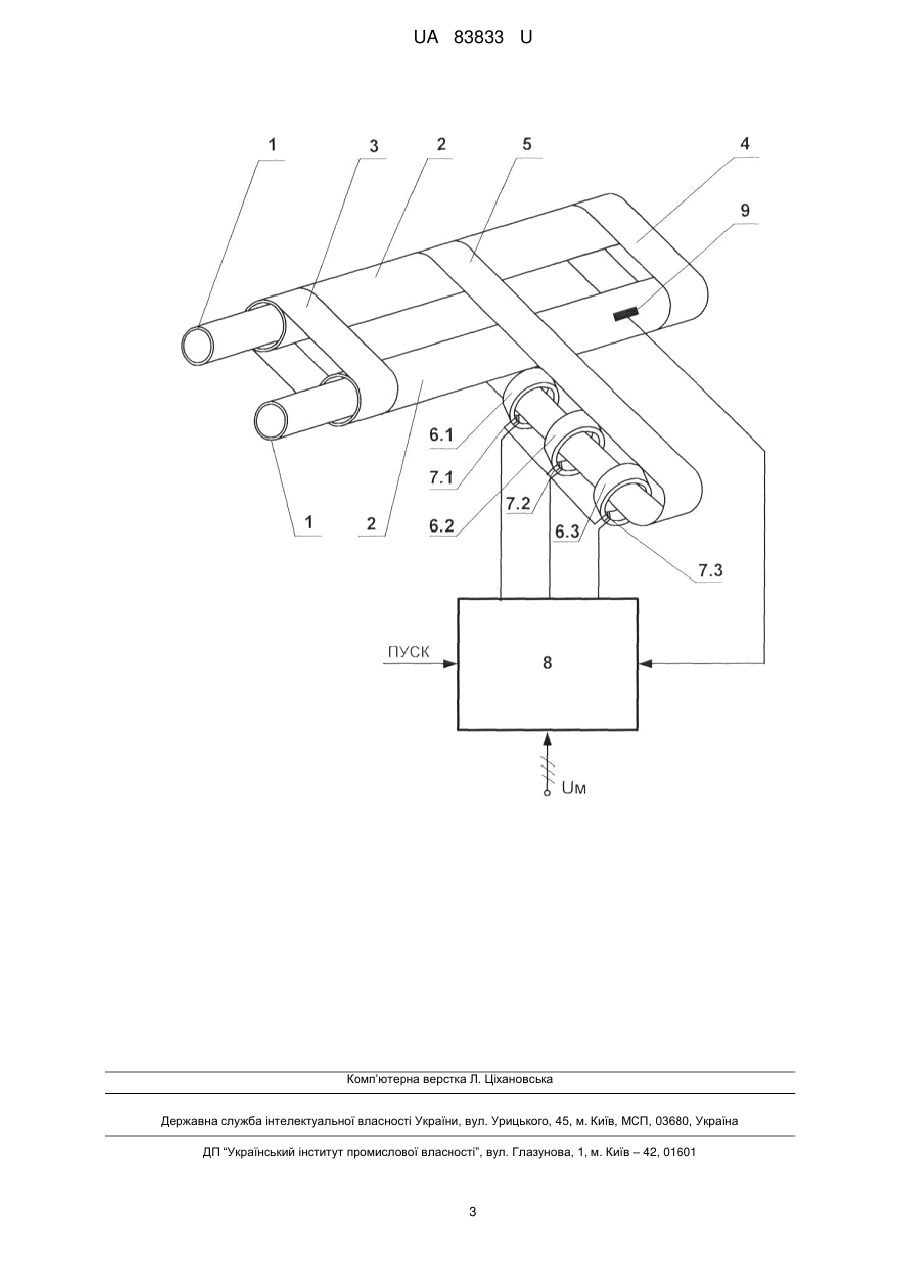

Реферат: Двотрубна установка для очищення труб від асфальтосмолопарафінових відкладень містить теплоізольований корпус, в якому проводять нагрів труб, що піддаються очищенню, обмотки індукційного нагрівача, підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці. Теплоізольовані струмопровідні труби сполучені між собою по кінцях і по середині багатошаровими електричними перемичками, середня багатошарова електрична перемичка пропущена скрізь вікна магнітопроводів, охоплених обмотками, з'єднаними за схемою "зірка" та підключеними до виходу трифазного напівпровідникового перетворювача частоти, силовий вхід якого приєднано до мережі змінного струму промислової частоти, а другий вхід сполучено з ланцюгом подачі сигналу ПУСК. UA 83833 U (12) UA 83833 U UA 83833 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазовидобувної промисловості і може бути використана для очищення демонтованих з нафтових свердловин труб, від асфальтосмолопарафінових відкладень. Відомий спосіб очищення труб від асфальтосмолопарафінових відкладень, що включає нагрів груб до температури, що перевищує температуру плавлення відкладень, шляхом теплового випромінювання з подальшим видаленням продуктів плавлення. [RU 2169627 С1, МПК В08В 9/02. Способ очистки груб от асфальтосмолопарафиновых отложений. Лобарев И.В., Евдокимов А.Л. Заявка: 2000116321/12, 20.06.2000. Опубл. 27.06.2001 г.]. Причиною великих масогабаритних показників установки, яка реалізує спосіб, є обробка пакета труб з використанням авіаційної турбіни. Найбільш близьким до пропонованого є пристрій очищення труб від асфальтосмолопарафінових відкладень, що містить обмотки індукційного нагрівача, підключені до виходу напівпровідникового перетворювача частоти з блоком управління, до входу якого підключений вихід термодатчика, розташованого в контрольованій точці, теплоізоляцію порожнистої труби, в якій проводять нагрів труб, що піддаються очищенню, приймальну ємкість для збору витягнутих асфальтосмолопарафінових відкладень [RU 2437726. В08В 9/00. Устройство очистки труб от асфальтосмолопарафиновых отложений. Орлов A.И., Попов И.И., Соловьев В.Г., Зелди И.П. Опубл. 27.12.2011. Бюл. № 36]. Причиною великих маси і габаритів індукційного нагрівача установки, яка реалізує спосіб, є розташування обмоток індукційного нагрівача навкруги теплоізольованого корпуса, в якому розміщують труби, що підлягають очищенню, а також розташування секцій нагрівача вздовж усієї довжини корпуса нагрівача. В основу корисної моделі поставлена задача зменшення маси і габаритів індукційного нагрівача для двох труб, що піддаються очищенню, шляхом використання концентрованої а не посекційної вздовж двох труб обмотки, а також намотки витків індукційного нагрівача навкруги магнітопроводу, переріз якого значно менший ніж переріз теплоізольованого корпуса. Поставлена задача вирішується тим, що двотрубна установка для очищення від асфальтосмолопарафінових відкладень, що містить теплоізольований корпус, в якому проводять нагрів труб, що піддаються очищенню, обмотки індукційного нагрівача, підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці, відрізняється тим, що теплоізольовані струмопровідні труби сполучені між собою по кінцях і по середині багатошаровими електричними перемичками, середня багатошарова електрична перемичка пропущена скрізь вікна магнітопроводів, охоплених обмотками, з'єднаними за схемою "зірка" та підключеними до виходу трифазного напівпровідникового перетворювача частоти, силовий вхід якого приєднано до мережі змінного струму промислової частоти, а другий вхід сполучено з ланцюгом подачі сигналу ПУСК. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом наступний. Вторинне коло індукційного нагрівача виконано за схемою "відкритий трикутник", тобто за схемою потроєння частоти. Стандартні перетворювачі частоти дозволяють збільшити вихідну частоту до 600 Гц. Потроєння збільшує її до 1800 Гц. Це дає змогу зменшити габарити та переріз магнітопроводу за рахунок підвищеної частоти. Для того, щоб працювала схема трансформаторного потроювання частоти використовують магнітопровід в режимі глибокого насичення, що дозволяє також зменшити переріз магнітопроводу. Зменшений переріз магнітопроводу дозволяє мати зменшені габарити та масу обмоток індукційного нагрівача. На кресленні зображена двотрубна установка для очищення труб від асфальтосмолопарафінових відкладень. Двотрубна установка для очищення труб від асфальтосмолопарафінових відкладень містить труби, що піддаються очищенню 1, порожнисті струмопровідні труби 2, багатошарові електричні перемички 3, 4 по кінцях і перемичка 5 по середині струмопровідних труб 2. За допомогою середньої перемички 5 створено дві паралельні одновиткові секції. Одновиткові секції утворено з половинок двох труб і перемичок 3, 4. Одна секція розташована зліва від перемички 5, друга справа. Середня перемичка 5 загальна для обох секцій. Магнітопроводи 6.1, 6.2, 6.3 індукційного нагрівача охоплені обмотками 7.1, 7.2, 7.3. Вторинні кола індукційного нагрівача, створені багатошаровою перемичкою 5, включені за схемою "відкритий трикутник". Первинні кола індукційного нагрівача обмотки 7.1, 7.2, 7.3 з'єднані за схемою "зірка" і підключені до виходу перетворювача частоти 8. Перетворювач частоти 8 підключений до мережі U м промислової частоти. Перший вхід перетворювача частоти 8 сполучений з виходом термодатчика 9, розташованого на поверхні одної з струмопровідних труб. Струмопровідні труби 2 огорнуті шаром теплоізоляції. На кресленні теплоізоляційний шар не показаний. 1 UA 83833 U 5 10 15 20 25 30 35 Працює пристрій таким чином. Подають напругу промислової частоти на перетворювач частоти 8. З виходу перетворювача частоти 8 напруга підвищеної частоти (для стандартних перетворювачів частоти 600…700 Гц) подається на обмотки 7.1, 7.2, 7.3 індукційного нагрівача. Під дією струмів, що протікають в обмотках індукційного нагрівача, в вторинних ланцюгах індукуються струми потроєної частоти. В двох паралельних одновиткових секціях наводяться електрорушійні сили. Під їх дією в одновиткових ланцюгах протікають струми по багатошарових електричних перемичках і половинках струмопровідних труб. Створення паралельних електричних одновиткових секцій дозволяє зменшити сумарний омічний опір вторинного кола індукційного нагрівача і збільшити тим самим максимальний струм через струмопровідні труби. Перемички зроблені багатошаровими з тим, що би зменшити їх сумарний активний омічний опір і нагрів та збільшити площу теплообміну. Між струмопровідними трубами 2 і трубами 1, що піддаються очищенню виникає механічний і електричний контакт. Тому частина струму вторинних ланцюгів протікає також і по трубах 1, що піддаються очищенню. Таким чином, нагрів труб 1, що піддаються очищенню проходить за допомогою теплового випромінювання, теплопровідності в місцях механічного контакту із струмопровідними трубами 2 і тепла, що утворюється при протіканні частини струмів короткого замикання по стінках трубі, що піддаються очищенню. Після досягнення заданої температури в контрольованій точці струмопровідної труби підтримують її на цьому рівні за допомогою перетворювача частоти 8. Асфальтосмолопарафінові відкладення в тонкому шарі біля стінок труб 1, що піддаються очищенню, нагріваються, плавляться змащують стінки. Під дією сил тяжіння, які виникають при розташуванні труб під кутом до горизонту, а також під дією зовнішніх сил отриманих, наприклад від парогенератора, асфальтосмолопарафінові відкладення, що не встигли розплавитися видаляються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Двотрубна установка для очищення труб від асфальтосмолопарафінових відкладень, що містить теплоізольований корпус, в якому проводять нагрів труб, що піддаються очищенню, обмотки індукційного нагрівача, підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці, яка відрізняється тим, що теплоізольовані струмопровідні труби сполучені між собою по кінцях і по середині багатошаровими електричними перемичками, середня багатошарова електрична перемичка пропущена крізь вікна магнітопроводів, охоплених обмотками, з'єднаними за схемою "зірка" та підключеними до виходу трифазного напівпровідникового перетворювача частоти, силовий вхід якого приєднано до мережі змінного струму промислової частоти, а другий вхід сполучено з ланцюгом подачі сигналу ПУСК. 2 UA 83833 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
