Двотрубна трифазна установка для очищення труб від асфальтосмолопарафінових відкладень

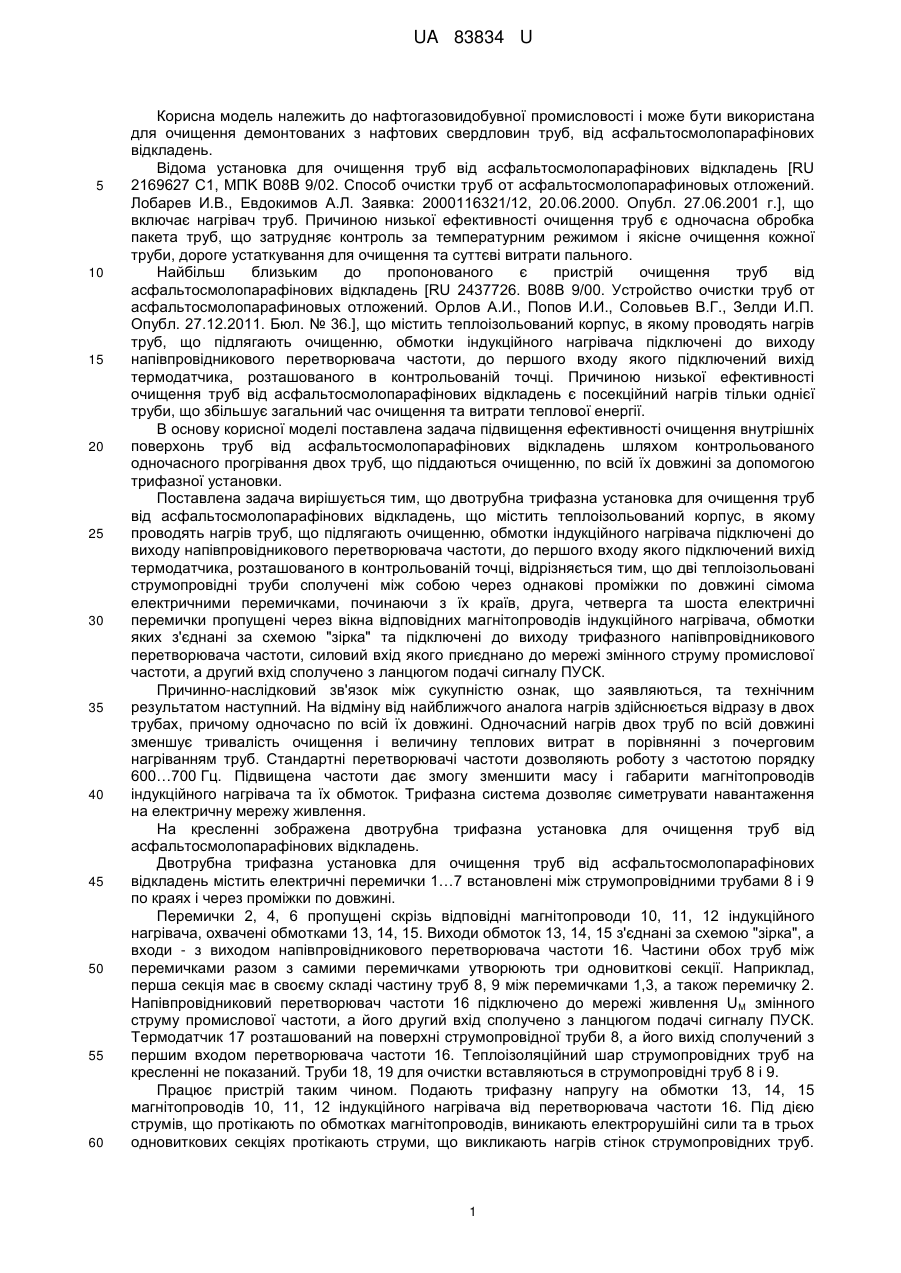

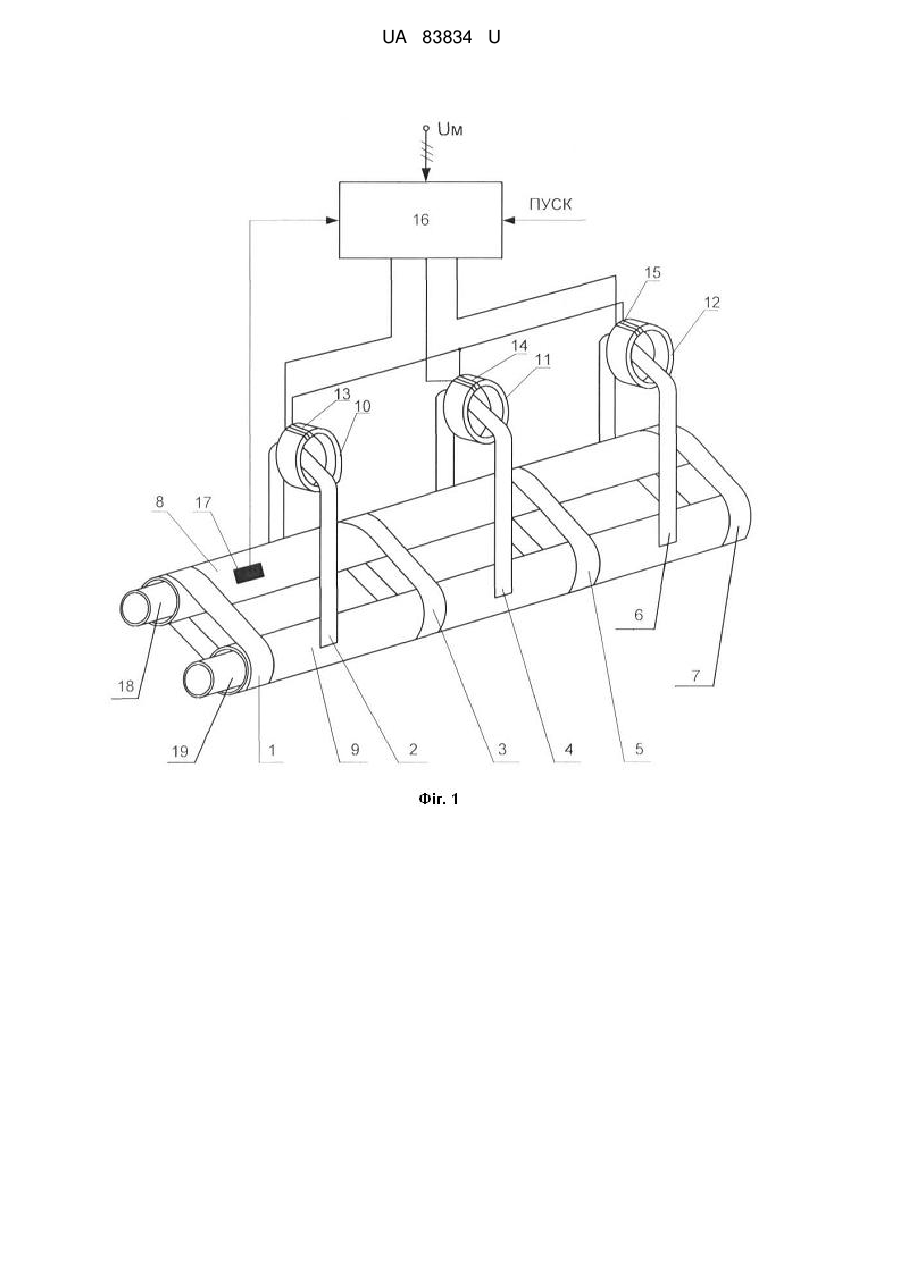

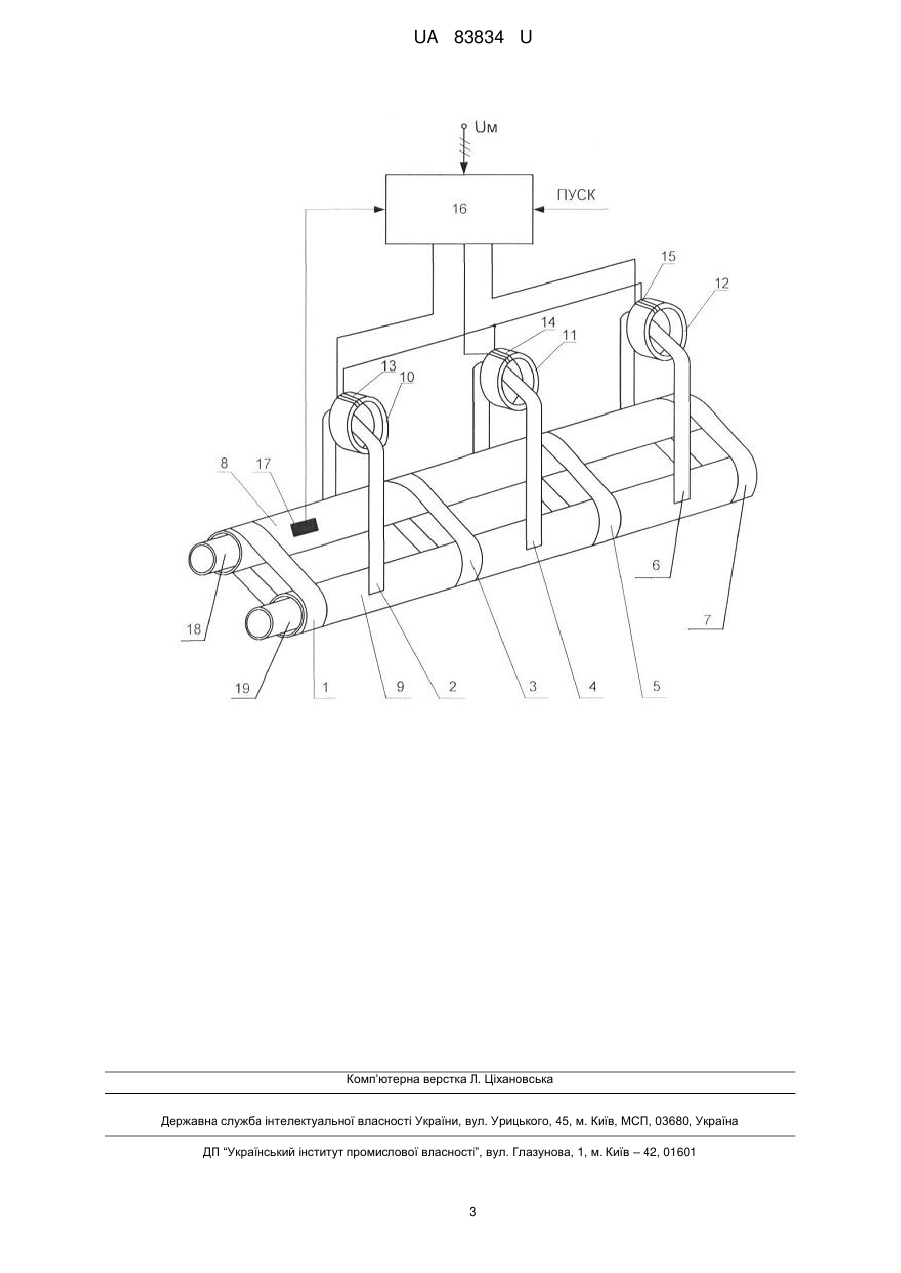

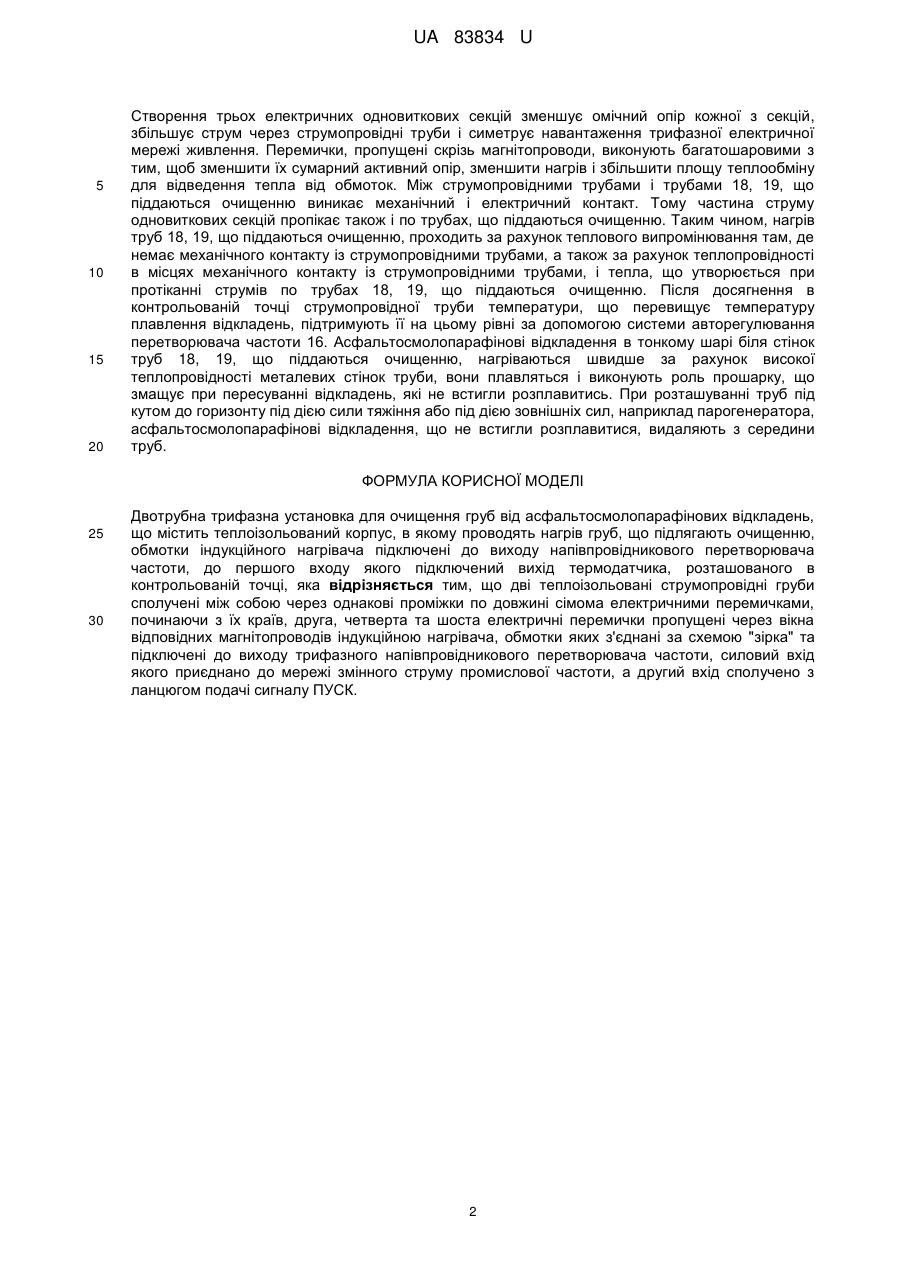

Реферат: Двотрубна трифазна установка для очищення груб від асфальтосмолопарафінових відкладень містить теплоізольований корпус, в якому проводять нагрів груб, що підлягають очищенню, обмотки індукційного нагрівача підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці. Дві теплоізольовані струмопровідні груби сполучені між собою через однакові проміжки по довжині сімома електричними перемичками, починаючи з їх країв, друга, четверта та шоста електричні перемички пропущені через вікна відповідних магнітопроводів індукційною нагрівача, обмотки яких з'єднані за схемою "зірка" та підключені до виходу трифазного напівпровідникового перетворювача частоти, силовий вхід якого приєднано до мережі змінного струму промислової частоти, а другий вхід сполучено з ланцюгом подачі сигналу ПУСК. UA 83834 U (12) UA 83834 U UA 83834 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості і може бути використана для очищення демонтованих з нафтових свердловин труб, від асфальтосмолопарафінових відкладень. Відома установка для очищення труб від асфальтосмолопарафінових відкладень [RU 2169627 С1, MПK B08B 9/02. Способ очистки труб от асфальтосмолопарафиновых отложений. Лобарев И.В., Евдокимов А.Л. Заявка: 2000116321/12, 20.06.2000. Опубл. 27.06.2001 г.], що включає нагрівач труб. Причиною низької ефективності очищення труб є одночасна обробка пакета труб, що затрудняє контроль за температурним режимом і якісне очищення кожної труби, дороге устаткування для очищення та суттєві витрати пального. Найбільш близьким до пропонованого є пристрій очищення труб від асфальтосмолопарафінових відкладень [RU 2437726. В08В 9/00. Устройство очистки труб от асфальтосмолопарафиновых отложений. Орлов А.И., Попов И.И., Соловьев В.Г., Зелди И.П. Опубл. 27.12.2011. Бюл. № 36.], що містить теплоізольований корпус, в якому проводять нагрів труб, що підлягають очищенню, обмотки індукційного нагрівача підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці. Причиною низької ефективності очищення труб від асфальтосмолопарафінових відкладень є посекційний нагрів тільки однієї труби, що збільшує загальний час очищення та витрати теплової енергії. В основу корисної моделі поставлена задача підвищення ефективності очищення внутрішніх поверхонь труб від асфальтосмолопарафінових відкладень шляхом контрольованого одночасного прогрівання двох труб, що піддаються очищенню, по всій їх довжині за допомогою трифазної установки. Поставлена задача вирішується тим, що двотрубна трифазна установка для очищення труб від асфальтосмолопарафінових відкладень, що містить теплоізольований корпус, в якому проводять нагрів труб, що підлягають очищенню, обмотки індукційного нагрівача підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці, відрізняється тим, що дві теплоізольовані струмопровідні труби сполучені між собою через однакові проміжки по довжині сімома електричними перемичками, починаючи з їх країв, друга, четверга та шоста електричні перемички пропущені через вікна відповідних магнітопроводів індукційного нагрівача, обмотки яких з'єднані за схемою "зірка" та підключені до виходу трифазного напівпровідникового перетворювача частоти, силовий вхід якого приєднано до мережі змінного струму промислової частоти, а другий вхід сполучено з ланцюгом подачі сигналу ПУСК. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом наступний. На відміну від найближчого аналога нагрів здійснюється відразу в двох трубах, причому одночасно по всій їх довжині. Одночасний нагрів двох труб по всій довжині зменшує тривалість очищення і величину теплових витрат в порівнянні з почерговим нагріванням труб. Стандартні перетворювачі частоти дозволяють роботу з частотою порядку 600…700 Гц. Підвищена частоти дає змогу зменшити масу і габарити магнітопроводів індукційного нагрівача та їх обмоток. Трифазна система дозволяє симетрувати навантаження на електричну мережу живлення. На кресленні зображена двотрубна трифазна установка для очищення труб від асфальтосмолопарафінових відкладень. Двотрубна трифазна установка для очищення труб від асфальтосмолопарафінових відкладень містить електричні перемички 1…7 встановлені між струмопровідними трубами 8 і 9 по краях і через проміжки по довжині. Перемички 2, 4, 6 пропущені скрізь відповідні магнітопроводи 10, 11, 12 індукційного нагрівача, охвачені обмотками 13, 14, 15. Виходи обмоток 13, 14, 15 з'єднані за схемою "зірка", а входи - з виходом напівпровідникового перетворювача частоти 16. Частини обох труб між перемичками разом з самими перемичками утворюють три одновиткові секції. Наприклад, перша секція має в своєму складі частину труб 8, 9 між перемичками 1,3, а також перемичку 2. Напівпровідниковий перетворювач частоти 16 підключено до мережі живлення U М змінного струму промислової частоти, а його другий вхід сполучено з ланцюгом подачі сигналу ПУСК. Термодатчик 17 розташований на поверхні струмопровідної труби 8, а його вихід сполучений з першим входом перетворювача частоти 16. Теплоізоляційний шар струмопровідних труб на кресленні не показаний. Труби 18, 19 для очистки вставляються в струмопровідні труб 8 і 9. Працює пристрій таким чином. Подають трифазну напругу на обмотки 13, 14, 15 магнітопроводів 10, 11, 12 індукційного нагрівача від перетворювача частоти 16. Під дією струмів, що протікають по обмотках магнітопроводів, виникають електрорушійні сили та в трьох одновиткових секціях протікають струми, що викликають нагрів стінок струмопровідних труб. 1 UA 83834 U 5 10 15 20 Створення трьох електричних одновиткових секцій зменшує омічний опір кожної з секцій, збільшує струм через струмопровідні труби і симетрує навантаження трифазної електричної мережі живлення. Перемички, пропущені скрізь магнітопроводи, виконують багатошаровими з тим, щоб зменшити їх сумарний активний опір, зменшити нагрів і збільшити площу теплообміну для відведення тепла від обмоток. Між струмопровідними трубами і трубами 18, 19, що піддаються очищенню виникає механічний і електричний контакт. Тому частина струму одновиткових секцій пропікає також і по трубах, що піддаються очищенню. Таким чином, нагрів труб 18, 19, що піддаються очищенню, проходить за рахунок теплового випромінювання там, де немає механічного контакту із струмопровідними трубами, а також за рахунок теплопровідності в місцях механічного контакту із струмопровідними трубами, і тепла, що утворюється при протіканні струмів по трубах 18, 19, що піддаються очищенню. Після досягнення в контрольованій точці струмопровідної труби температури, що перевищує температуру плавлення відкладень, підтримують її на цьому рівні за допомогою системи авторегулювання перетворювача частоти 16. Асфальтосмолопарафінові відкладення в тонкому шарі біля стінок труб 18, 19, що піддаються очищенню, нагріваються швидше за рахунок високої теплопровідності металевих стінок труби, вони плавляться і виконують роль прошарку, що змащує при пересуванні відкладень, які не встигли розплавитись. При розташуванні труб під кутом до горизонту під дією сили тяжіння або під дією зовнішніх сил, наприклад парогенератора, асфальтосмолопарафінові відкладення, що не встигли розплавитися, видаляють з середини труб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Двотрубна трифазна установка для очищення груб від асфальтосмолопарафінових відкладень, що містить теплоізольований корпус, в якому проводять нагрів груб, що підлягають очищенню, обмотки індукційного нагрівача підключені до виходу напівпровідникового перетворювача частоти, до першого входу якого підключений вихід термодатчика, розташованого в контрольованій точці, яка відрізняється тим, що дві теплоізольовані струмопровідні груби сполучені між собою через однакові проміжки по довжині сімома електричними перемичками, починаючи з їх країв, друга, четверта та шоста електричні перемички пропущені через вікна відповідних магнітопроводів індукційною нагрівача, обмотки яких з'єднані за схемою "зірка" та підключені до виходу трифазного напівпровідникового перетворювача частоти, силовий вхід якого приєднано до мережі змінного струму промислової частоти, а другий вхід сполучено з ланцюгом подачі сигналу ПУСК. 2 UA 83834 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
