Плита фасадна утеплювальна

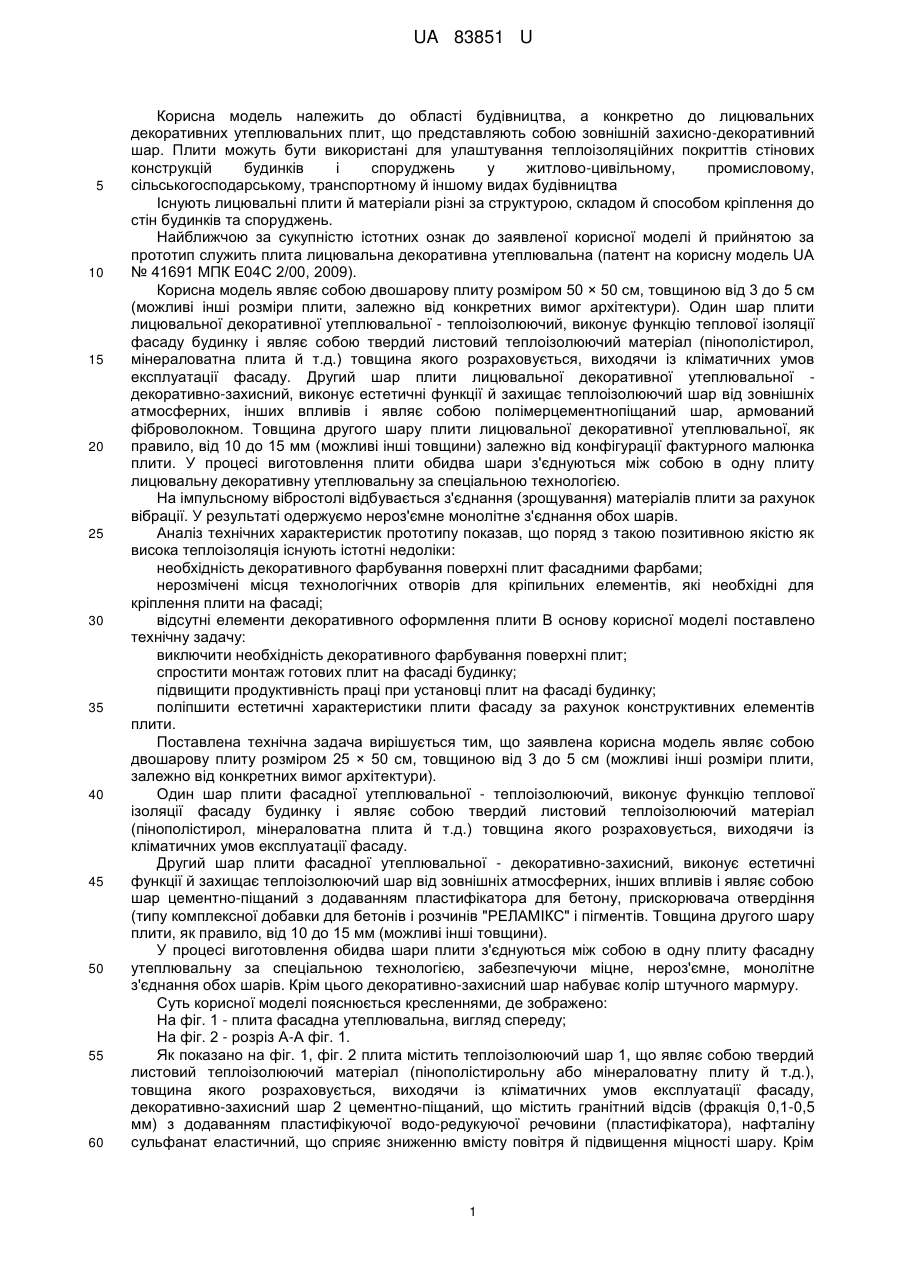

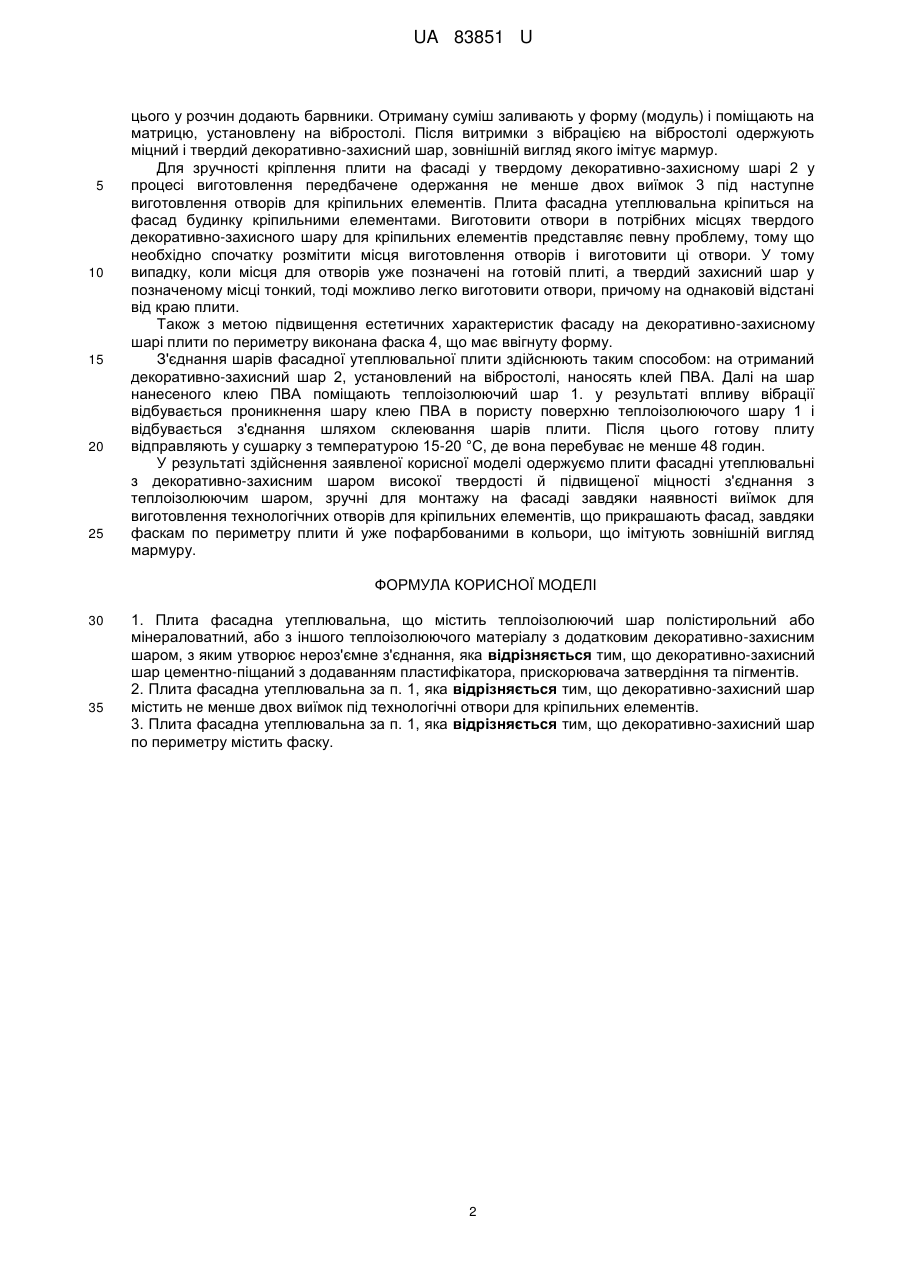

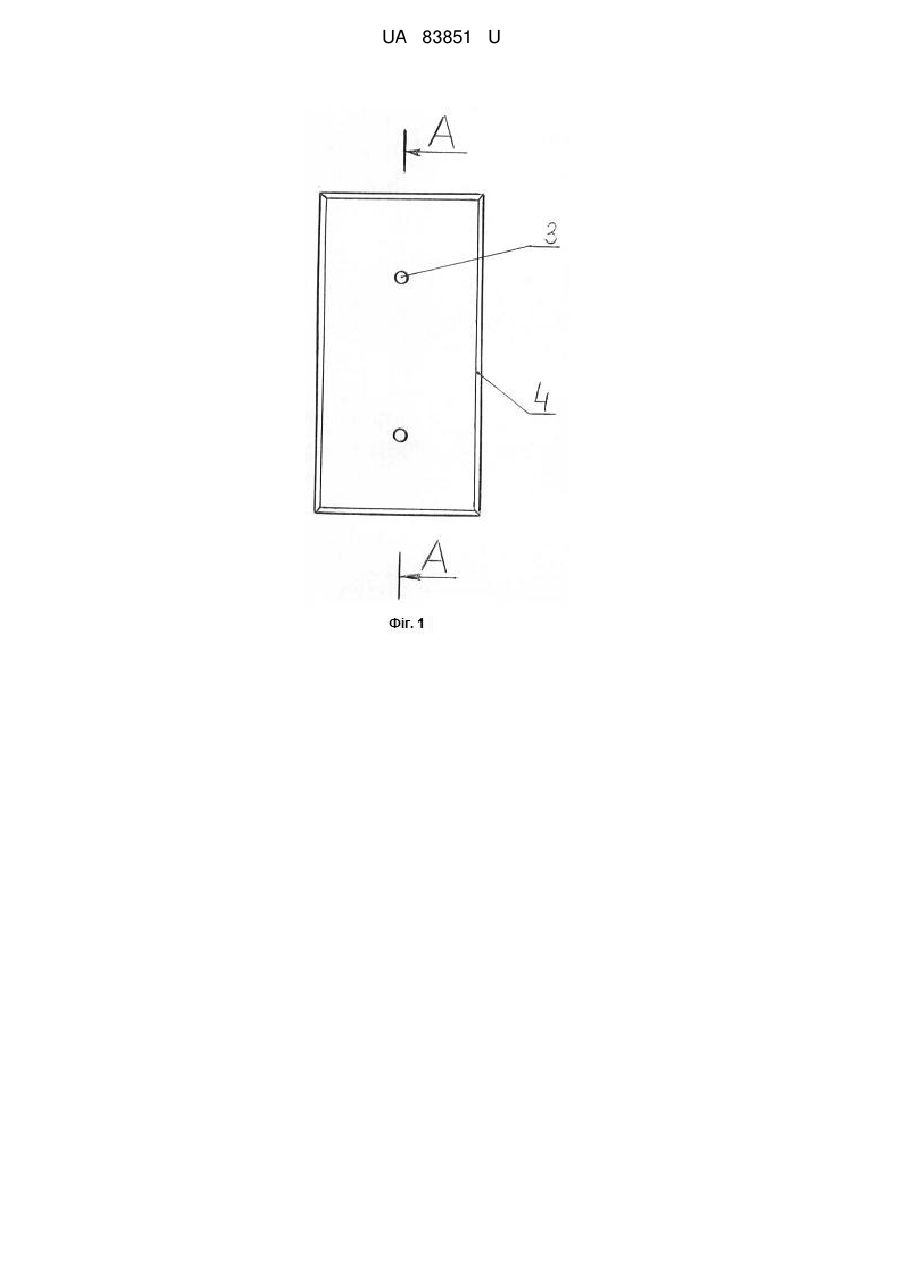

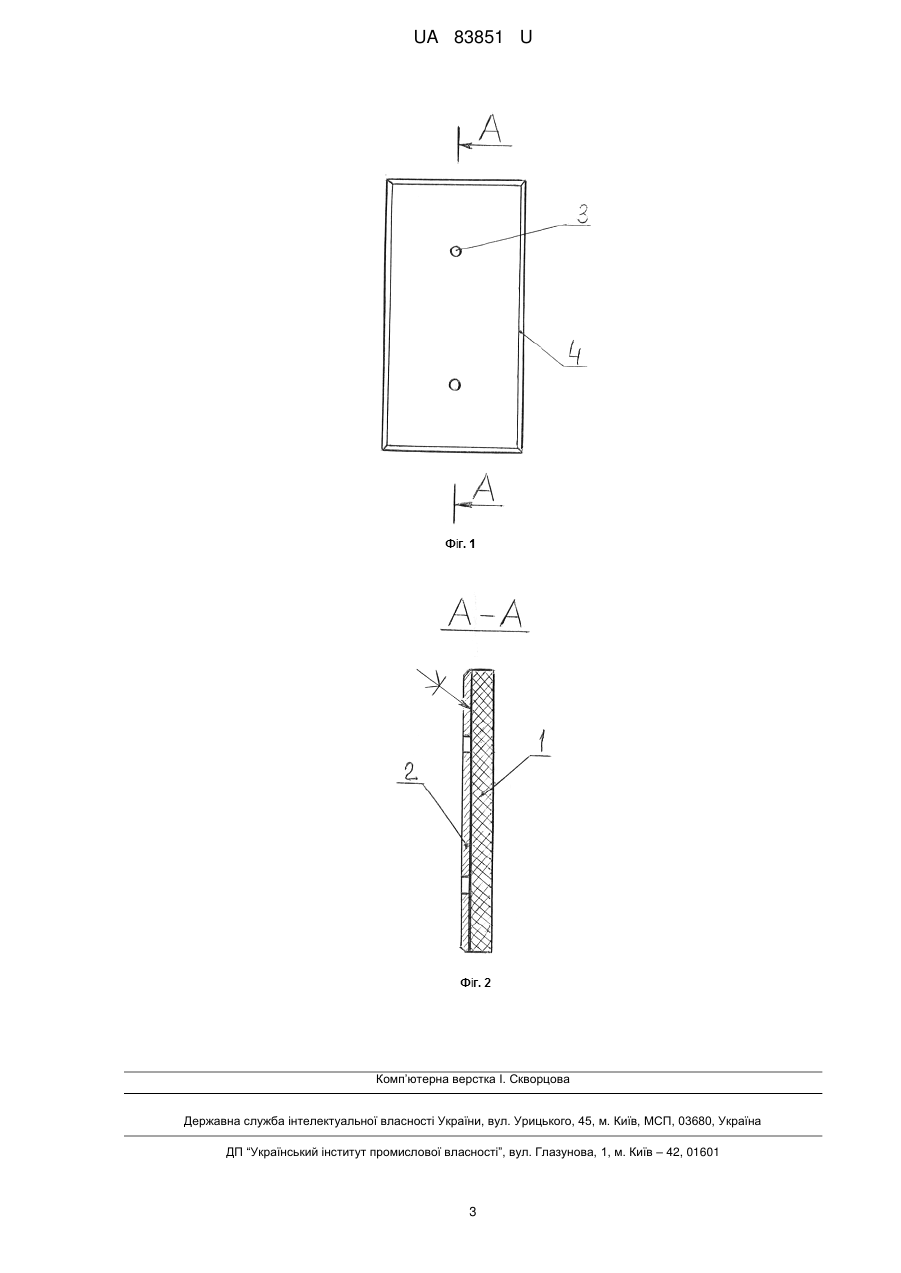

Реферат: UA 83851 U UA 83851 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, а конкретно до лицювальних декоративних утеплювальних плит, що представляють собою зовнішній захисно-декоративний шар. Плити можуть бути використані для улаштування теплоізоляційних покриттів стінових конструкцій будинків і споруджень у житлово-цивільному, промисловому, сільськогосподарському, транспортному й іншому видах будівництва Існують лицювальні плити й матеріали різні за структурою, складом й способом кріплення до стін будинків та споруджень. Найближчою за сукупністю істотних ознак до заявленої корисної моделі й прийнятою за прототип служить плита лицювальна декоративна утеплювальна (патент на корисну модель UA № 41691 МПК Е04С 2/00, 2009). Корисна модель являє собою двошарову плиту розміром 50 × 50 см, товщиною від 3 до 5 см (можливі інші розміри плити, залежно від конкретних вимог архітектури). Один шар плити лицювальної декоративної утеплювальної - теплоізолюючий, виконує функцію теплової ізоляції фасаду будинку і являє собою твердий листовий теплоізолюючий матеріал (пінополістирол, мінераловатна плита й т.д.) товщина якого розраховується, виходячи із кліматичних умов експлуатації фасаду. Другий шар плити лицювальної декоративної утеплювальної декоративно-захисний, виконує естетичні функції й захищає теплоізолюючий шар від зовнішніх атмосферних, інших впливів і являє собою полімерцементнопіщаний шар, армований фіброволокном. Товщина другого шару плити лицювальної декоративної утеплювальної, як правило, від 10 до 15 мм (можливі інші товщини) залежно від конфігурації фактурного малюнка плити. У процесі виготовлення плити обидва шари з'єднуються між собою в одну плиту лицювальну декоративну утеплювальну за спеціальною технологією. На імпульсному вібростолі відбувається з'єднання (зрощування) матеріалів плити за рахунок вібрації. У результаті одержуємо нероз'ємне монолітне з'єднання обох шарів. Аналіз технічних характеристик прототипу показав, що поряд з такою позитивною якістю як висока теплоізоляція існують істотні недоліки: необхідність декоративного фарбування поверхні плит фасадними фарбами; нерозмічені місця технологічних отворів для кріпильних елементів, які необхідні для кріплення плити на фасаді; відсутні елементи декоративного оформлення плити В основу корисної моделі поставлено технічну задачу: виключити необхідність декоративного фарбування поверхні плит; спростити монтаж готових плит на фасаді будинку; підвищити продуктивність праці при установці плит на фасаді будинку; поліпшити естетичні характеристики плити фасаду за рахунок конструктивних елементів плити. Поставлена технічна задача вирішується тим, що заявлена корисна модель являє собою двошарову плиту розміром 25 × 50 см, товщиною від 3 до 5 см (можливі інші розміри плити, залежно від конкретних вимог архітектури). Один шар плити фасадної утеплювальної - теплоізолюючий, виконує функцію теплової ізоляції фасаду будинку і являє собою твердий листовий теплоізолюючий матеріал (пінополістирол, мінераловатна плита й т.д.) товщина якого розраховується, виходячи із кліматичних умов експлуатації фасаду. Другий шар плити фасадної утеплювальної - декоративно-захисний, виконує естетичні функції й захищає теплоізолюючий шар від зовнішніх атмосферних, інших впливів і являє собою шар цементно-піщаний з додаванням пластифікатора для бетону, прискорювача отвердіння (типу комплексної добавки для бетонів і розчинів "РЕЛАМІКС" і пігментів. Товщина другого шару плити, як правило, від 10 до 15 мм (можливі інші товщини). У процесі виготовлення обидва шари плити з'єднуються між собою в одну плиту фасадну утеплювальну за спеціальною технологією, забезпечуючи міцне, нероз'ємне, монолітне з'єднання обох шарів. Крім цього декоративно-захисний шар набуває колір штучного мармуру. Суть корисної моделі пояснюється кресленнями, де зображено: На фіг. 1 - плита фасадна утеплювальна, вигляд спереду; На фіг. 2 - розріз А-А фіг. 1. Як показано на фіг. 1, фіг. 2 плита містить теплоізолюючий шар 1, що являє собою твердий листовий теплоізолюючий матеріал (пінополістирольну або мінераловатну плиту й т.д.), товщина якого розраховується, виходячи із кліматичних умов експлуатації фасаду, декоративно-захисний шар 2 цементно-піщаний, що містить гранітний відсів (фракція 0,1-0,5 мм) з додаванням пластифікуючої водо-редукуючої речовини (пластифікатора), нафталіну сульфанат еластичний, що сприяє зниженню вмісту повітря й підвищення міцності шару. Крім 1 UA 83851 U 5 10 15 20 25 цього у розчин додають барвники. Отриману суміш заливають у форму (модуль) і поміщають на матрицю, установлену на вібростолі. Після витримки з вібрацією на вібростолі одержують міцний і твердий декоративно-захисний шар, зовнішній вигляд якого імітує мармур. Для зручності кріплення плити на фасаді у твердому декоративно-захисному шарі 2 у процесі виготовлення передбачене одержання не менше двох виїмок 3 під наступне виготовлення отворів для кріпильних елементів. Плита фасадна утеплювальна кріпиться на фасад будинку кріпильними елементами. Виготовити отвори в потрібних місцях твердого декоративно-захисного шару для кріпильних елементів представляє певну проблему, тому що необхідно спочатку розмітити місця виготовлення отворів і виготовити ці отвори. У тому випадку, коли місця для отворів уже позначені на готовій плиті, а твердий захисний шар у позначеному місці тонкий, тоді можливо легко виготовити отвори, причому на однаковій відстані від краю плити. Також з метою підвищення естетичних характеристик фасаду на декоративно-захисному шарі плити по периметру виконана фаска 4, що має ввігнуту форму. З'єднання шарів фасадної утеплювальної плити здійснюють таким способом: на отриманий декоративно-захисний шар 2, установлений на вібростолі, наносять клей ПВА. Далі на шар нанесеного клею ПВА поміщають теплоізолюючий шар 1. у результаті впливу вібрації відбувається проникнення шару клею ПВА в пористу поверхню теплоізолюючого шару 1 і відбувається з'єднання шляхом склеювання шарів плити. Після цього готову плиту відправляють у сушарку з температурою 15-20 °C, де вона перебуває не менше 48 годин. У результаті здійснення заявленої корисної моделі одержуємо плити фасадні утеплювальні з декоративно-захисним шаром високої твердості й підвищеної міцності з'єднання з теплоізолюючим шаром, зручні для монтажу на фасаді завдяки наявності виїмок для виготовлення технологічних отворів для кріпильних елементів, що прикрашають фасад, завдяки фаскам по периметру плити й уже пофарбованими в кольори, що імітують зовнішній вигляд мармуру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Плита фасадна утеплювальна, що містить теплоізолюючий шар полістирольний або мінераловатний, або з іншого теплоізолюючого матеріалу з додатковим декоративно-захисним шаром, з яким утворює нероз'ємне з'єднання, яка відрізняється тим, що декоративно-захисний шар цементно-піщаний з додаванням пластифікатора, прискорювача затвердіння та пігментів. 2. Плита фасадна утеплювальна за п. 1, яка відрізняється тим, що декоративно-захисний шар містить не менше двох виїмок під технологічні отвори для кріпильних елементів. 3. Плита фасадна утеплювальна за п. 1, яка відрізняється тим, що декоративно-захисний шар по периметру містить фаску. 2 UA 83851 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
