Плита лицювальна декоративна утеплювальна

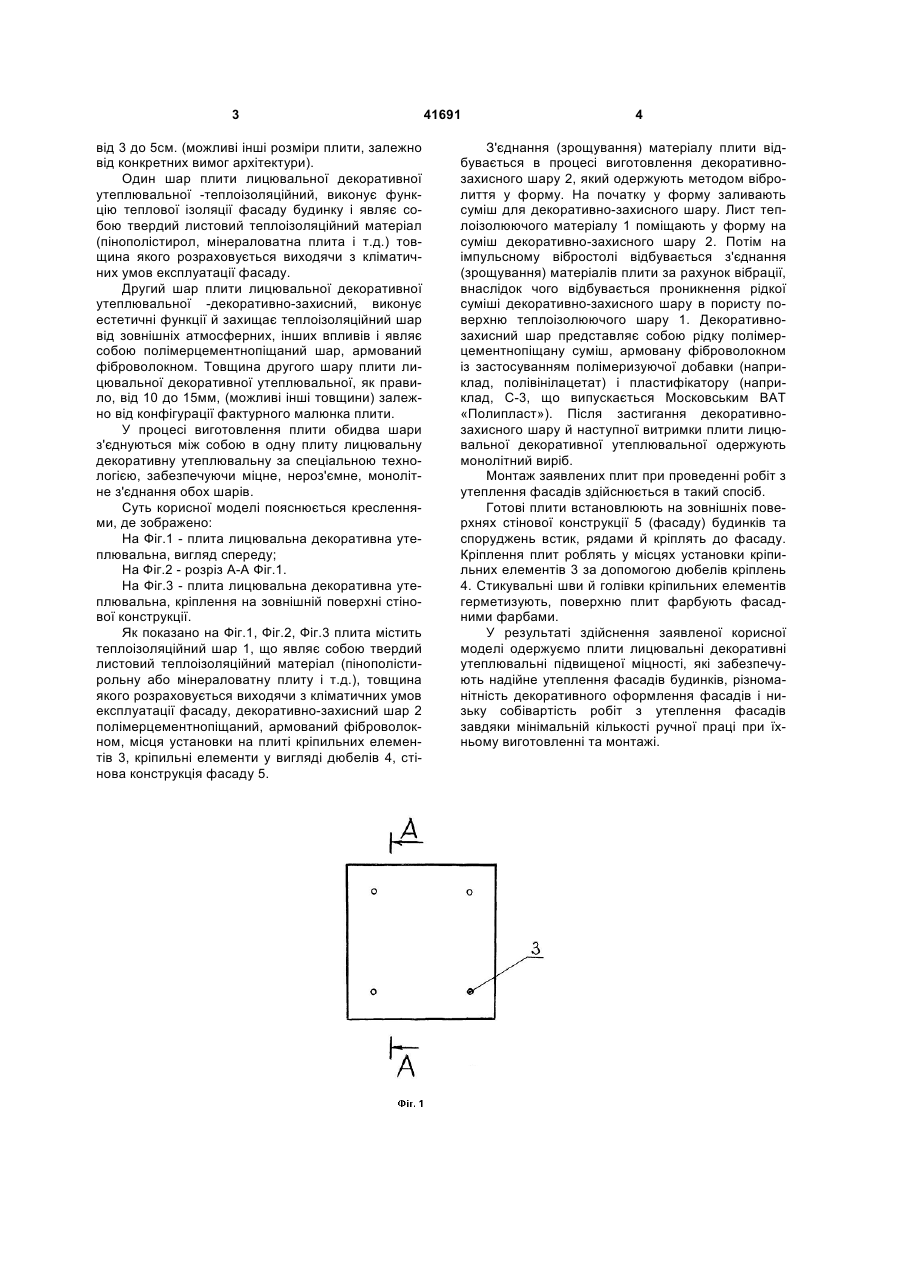

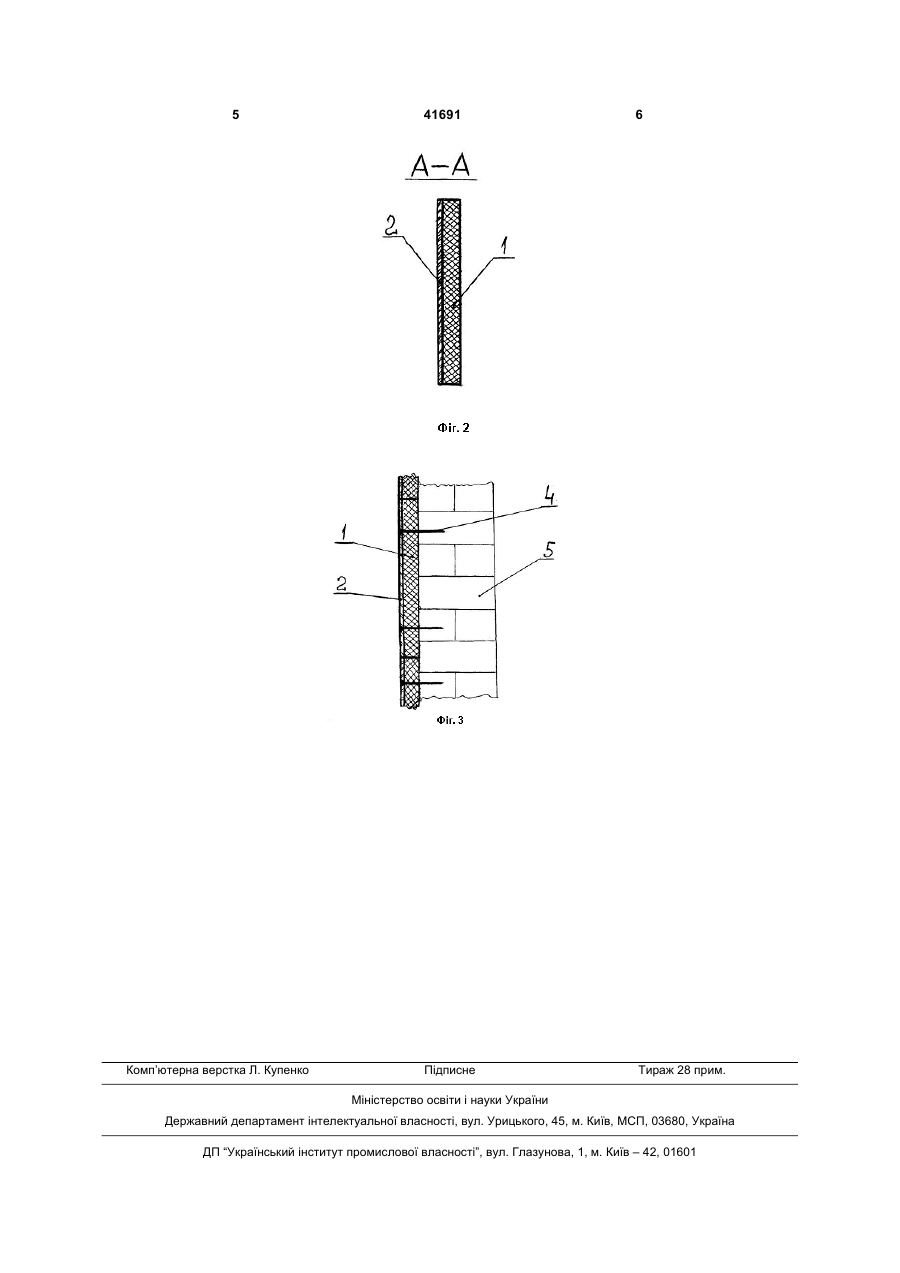

Плита лицювальна декоративна утеплювальна, яка виготовлена з пінополістиролу або мінеральної вати, або з іншого теплоізолюючого матеріалу, яка відрізняється тим, що додатково містить декоративно-захисний полімерцементно-піщаний армований фіброволокном шар. (19) (21) u200904019 (22) 24.04.2009 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) КОННОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, UA, КОРДІКОВ ЮРІЙ ПЕТРОВИЧ, UA (73) КОННОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, UA, КОРДІКОВ ЮРІЙ ПЕТРОВИЧ, UA 3 від 3 до 5см. (можливі інші розміри плити, залежно від конкретних вимог архітектури). Один шар плити лицювальної декоративної утеплювальної -теплоізоляційний, виконує функцію теплової ізоляції фасаду будинку і являє собою твердий листовий теплоізоляційний матеріал (пінополістирол, мінераловатна плита і т.д.) товщина якого розраховується виходячи з кліматичних умов експлуатації фасаду. Другий шар плити лицювальної декоративної утеплювальної -декоративно-захисний, виконує естетичні функції й захищає теплоізоляційний шар від зовнішніх атмосферних, інших впливів і являє собою полімерцементнопіщаний шар, армований фіброволокном. Товщина другого шару плити лицювальної декоративної утеплювальної, як правило, від 10 до 15мм, (можливі інші товщини) залежно від конфігурації фактурного малюнка плити. У процесі виготовлення плити обидва шари з'єднуються між собою в одну плиту лицювальну декоративну утеплювальну за спеціальною технологією, забезпечуючи міцне, нероз'ємне, монолітне з'єднання обох шарів. Суть корисної моделі пояснюється кресленнями, де зображено: На Фіг.1 - плита лицювальна декоративна утеплювальна, вигляд спереду; На Фіг.2 - розріз А-А Фіг.1. На Фіг.3 - плита лицювальна декоративна утеплювальна, кріплення на зовнішній поверхні стінової конструкції. Як показано на Фіг.1, Фіг.2, Фіг.3 плита містить теплоізоляційний шар 1, що являє собою твердий листовий теплоізоляційний матеріал (пінополістирольну або мінераловатну плиту і т.д.), товщина якого розраховується виходячи з кліматичних умов експлуатації фасаду, декоративно-захисний шар 2 полімерцементнопіщаний, армований фіброволокном, місця установки на плиті кріпильних елементів 3, кріпильні елементи у вигляді дюбелів 4, стінова конструкція фасаду 5. 41691 4 З'єднання (зрощування) матеріалу плити відбувається в процесі виготовлення декоративнозахисного шару 2, який одержують методом вібролиття у форму. На початку у форму заливають суміш для декоративно-захисного шару. Лист теплоізолюючого матеріалу 1 поміщають у форму на суміш декоративно-захисного шару 2. Потім на імпульсному вібростолі відбувається з'єднання (зрощування) матеріалів плити за рахунок вібрації, внаслідок чого відбувається проникнення рідкої суміші декоративно-захисного шару в пористу поверхню теплоізолюючого шару 1. Декоративнозахисний шар представляє собою рідку полімерцементнопіщану суміш, армовану фіброволокном із застосуванням полімеризуючої добавки (наприклад, полівінілацетат) і пластифікатору (наприклад, С-3, що випускається Московським ВАТ «Полипласт»). Після застигання декоративнозахисного шару й наступної витримки плити лицювальної декоративної утеплювальної одержують монолітний виріб. Монтаж заявлених плит при проведенні робіт з утеплення фасадів здійснюється в такий спосіб. Готові плити встановлюють на зовнішніх поверхнях стінової конструкції 5 (фасаду) будинків та споруджень встик, рядами й кріплять до фасаду. Кріплення плит роблять у місцях установки кріпильних елементів 3 за допомогою дюбелів кріплень 4. Стикувальні шви й голівки кріпильних елементів герметизують, поверхню плит фарбують фасадними фарбами. У результаті здійснення заявленої корисної моделі одержуємо плити лицювальні декоративні утеплювальні підвищеної міцності, які забезпечують надійне утеплення фасадів будинків, різноманітність декоративного оформлення фасадів і низьку собівартість робіт з утеплення фасадів завдяки мінімальній кількості ручної праці при їхньому виготовленні та монтажі. 5 Комп’ютерна верстка Л. Купенко 41691 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
