Плита декоративна лицювальна утеплювальна

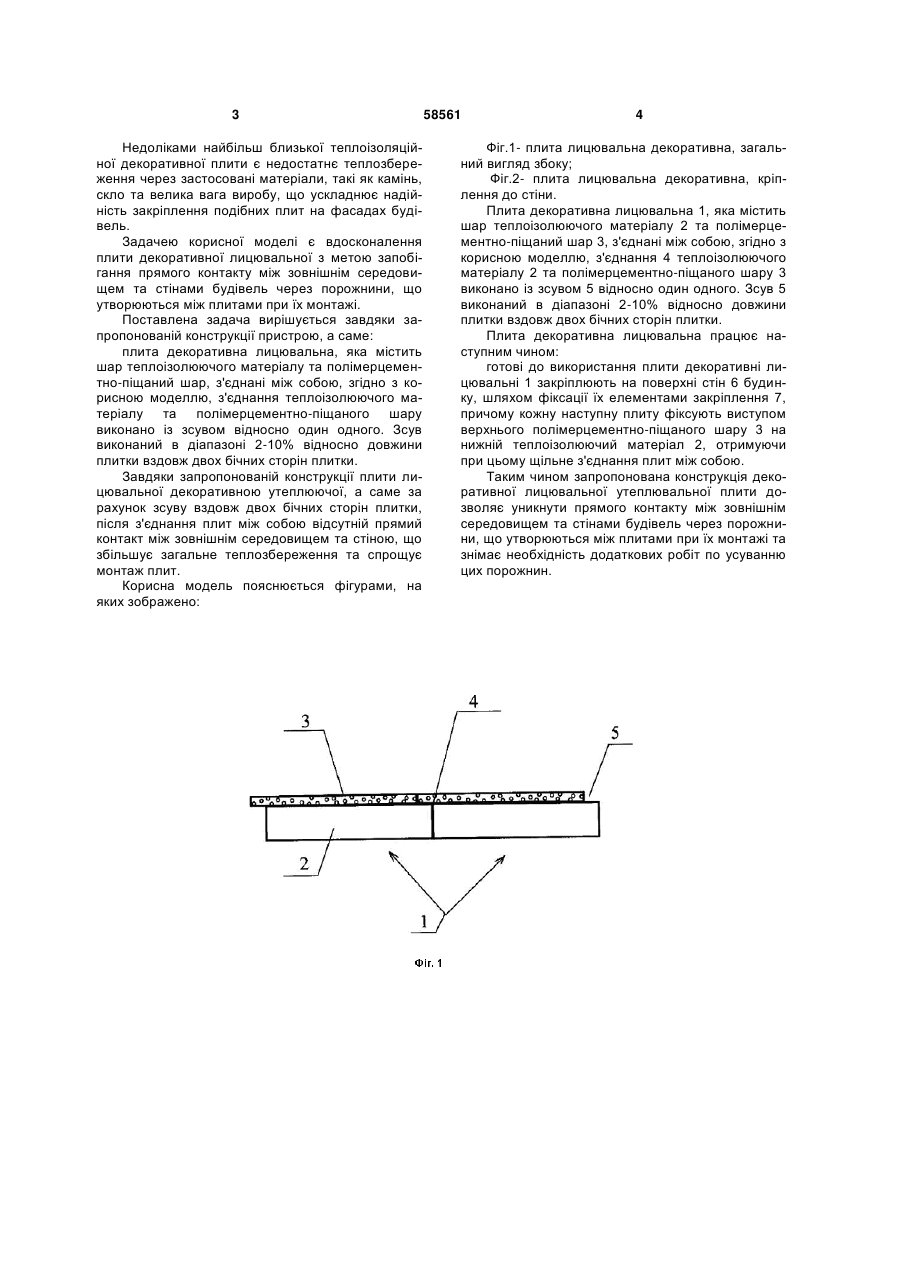

1. Плита декоративна лицювальна утеплювальна, що містить шар теплоізолюючого матеріалу та полімерцементно-піщаний шар, з'єднані між собою, яка відрізняється тим, що з'єднання теплоізолюючого матеріалу та полімерцементнопіщаного шару виконано із зсувом відносно один одного. 2. Плита за п.1, яка відрізняється тим, що зсув виконаний в діапазоні 2-10 % відносно довжини плитки вздовж двох бічних сторін плитки. (19) (21) u201101571 (22) 11.02.2011 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ВАЩЕНКО ВОЛОДИМИР МИКОЛАЙОВИЧ, ХАЯФІН СЕМЕН ПИЛИПОВИЧ, МОНЯТОВСЬКИЙ ВОЛОДИМИР ВІЛЬГЕЛЬМОВИЧ, ЄРМАК ЮЛІЯ НАУМІВНА (73) ВАЩЕНКО ВОЛОДИМИР МИКОЛАЙОВИЧ, ХАЯФІН СЕМЕН ПИЛИПОВИЧ, МОНЯТОВСЬКИЙ ВОЛОДИМИР ВІЛЬГЕЛЬМОВИЧ, ЄРМАК ЮЛІЯ НАУМІВНА 3 Недоліками найбільш близької теплоізоляційної декоративної плити є недостатнє теплозбереження через застосовані матеріали, такі як камінь, скло та велика вага виробу, що ускладнює надійність закріплення подібних плит на фасадах будівель. Задачею корисної моделі є вдосконалення плити декоративної лицювальної з метою запобігання прямого контакту між зовнішнім середовищем та стінами будівель через порожнини, що утворюються між плитами при їх монтажі. Поставлена задача вирішується завдяки запропонованій конструкції пристрою, а саме: плита декоративна лицювальна, яка містить шар теплоізолюючого матеріалу та полімерцементно-піщаний шар, з'єднані між собою, згідно з корисною моделлю, з'єднання теплоізолюючого матеріалу та полімерцементно-піщаного шару виконано із зсувом відносно один одного. Зсув виконаний в діапазоні 2-10% відносно довжини плитки вздовж двох бічних сторін плитки. Завдяки запропонованій конструкції плити лицювальної декоративною утеплюючої, а саме за рахунок зсуву вздовж двох бічних сторін плитки, після з'єднання плит між собою відсутній прямий контакт між зовнішнім середовищем та стіною, що збільшує загальне теплозбереження та спрощує монтаж плит. Корисна модель пояснюється фігурами, на яких зображено: 58561 4 Фіг.1- плита лицювальна декоративна, загальний вигляд збоку; Фіг.2- плита лицювальна декоративна, кріплення до стіни. Плита декоративна лицювальна 1, яка містить шар теплоізолюючого матеріалу 2 та полімерцементно-піщаний шар 3, з'єднані між собою, згідно з корисною моделлю, з'єднання 4 теплоізолюючого матеріалу 2 та полімерцементно-піщаного шару 3 виконано із зсувом 5 відносно один одного. Зсув 5 виконаний в діапазоні 2-10% відносно довжини плитки вздовж двох бічних сторін плитки. Плита декоративна лицювальна працює наступним чином: готові до використання плити декоративні лицювальні 1 закріплюють на поверхні стін 6 будинку, шляхом фіксації їх елементами закріплення 7, причому кожну наступну плиту фіксують виступом верхнього полімерцементно-піщаного шару 3 на нижній теплоізолюючий матеріал 2, отримуючи при цьому щільне з'єднання плит між собою. Таким чином запропонована конструкція декоративної лицювальної утеплювальної плити дозволяє уникнути прямого контакту між зовнішнім середовищем та стінами будівель через порожнини, що утворюються між плитами при їх монтажі та знімає необхідність додаткових робіт по усуванню цих порожнин. 5 Комп’ютерна верстка Г. Паяльніков 58561 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
