Установка баштового типу з фільтром для знезалізнення води

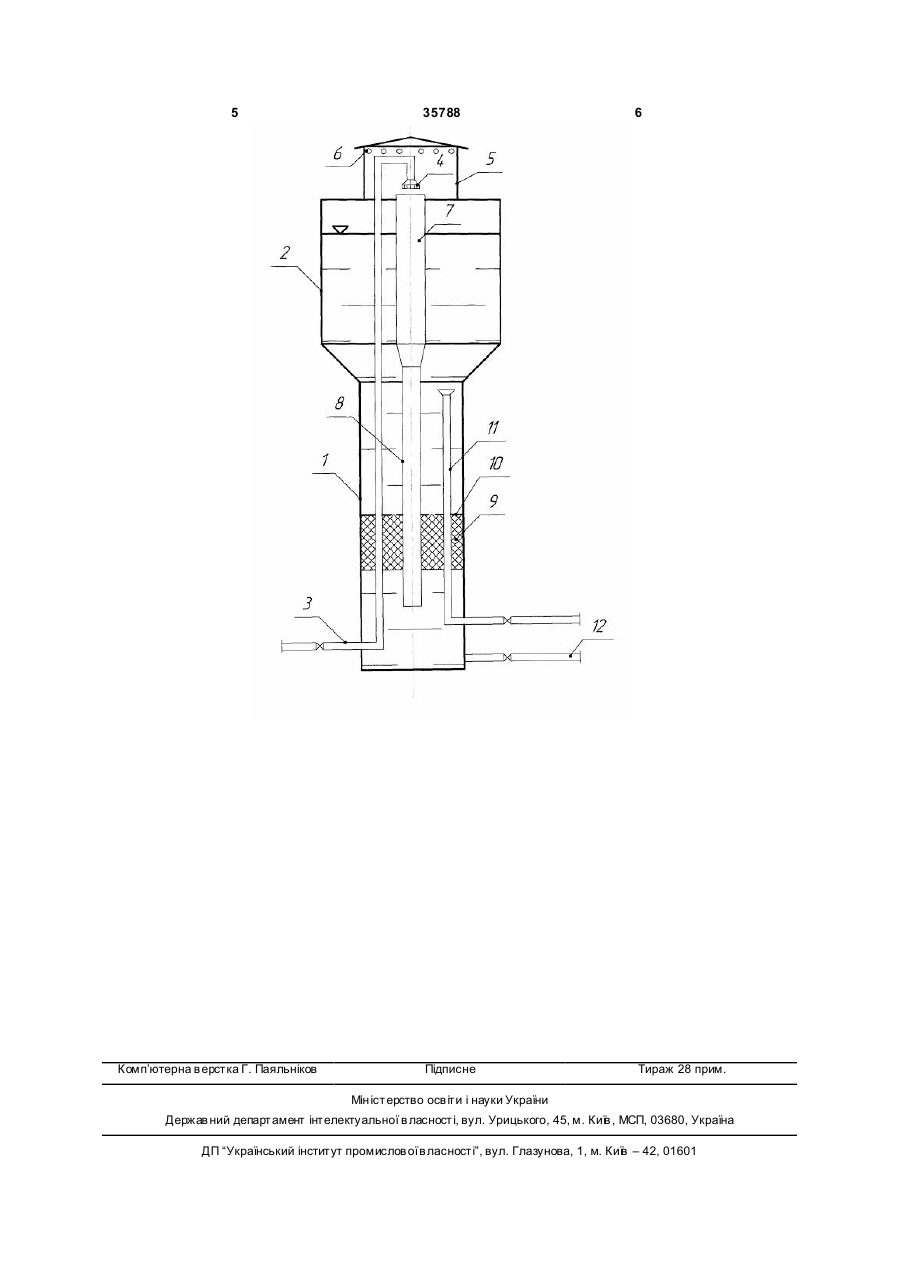

Установка баштового типу з фільтром для знезалізнення води, що складається із стовбура, бака водонапірної башти, подавального трубопроводу, аератора, повітровіддільника, з'єднувального трубопроводу, пінополістирольної засипки, утримуючої решітки, трубопроводу очищеної води, трубопроводу промивної води, яка відрізняється тим, що аератор розміщено над баком водонапірної башти і закрито металевим кожухом з вентиляційними отворами. (19) (21) u200803862 (22) 27.03.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, UA, ТРОХИМЧУК МАКСИМ МИКОЛАЙОВИЧ, UA, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA 3 35788 4 аератора в баці башти призводить до зниження лентного з наступним утворенням пластівців залівідмітки максимального рівня води в ній, що в гоза, а також відбувається видалення із води розчидину максимального водоспоживання може спринених газів. Після аерації вода надходить в чинити ситуацію, коли найвіддаленіші і найвище повітровідділювач 7, де відбувається видалення розташовані водоспоживачі можуть залишитись бульбашок повітря і по з'єднувальному тр убопробез води, так як напір в системі буде недостатнім. воду 8 поступає в нижню частину стовбур у 1. Далі Так як аератор розташовано над баком башти, не вода піднімається вгору проходячи через шар півідбувається пониження максимального рівня вонополістиролу 9, де затримуються сполуки заліза. ди в ній, що призводить до забезпечення всіх споОчищена вода збирається в стовбурі 1 над утриживачів необхідною кількістю води, під необхідним муючою решіткою 10 та в баці 2 звідки за допомонапором. Також, така конструкція дозволяє забезгою тр убопроводу 11 відводиться споживачу. По печити найбільший регулювальний об'єм води в мірі накопичення забруднень в шарі пінополістибаці, що дозволяє у повній мірі використати корисрольної засипки 9, збільшується її гідравлічний ний об'єм баку водонапірної башти. Розміщення опір, що призводить до підвищення рівня води в аератора в металевому кожусі запобігає можлиповітрявідділювачі 7. При досягненні граничного вому забрудненню води з атмосфери (атмосферні рівня установка баштового типу із фільтром переопади, пил, тощо), а також запобігає його обмерводить в режим промивки. З цією метою закривазанню в зимовий період. ється засувка на трубопроводі 3 і трубопроводі Технічна схема установки баштового типу із очищеної води 11, відкривається засувка на труфільтром наведена на Фіг. бопроводі промивної води 12, в результаті чого Установка баштового типу з фільтром для вода з надфільтрового простору починає опусказнезалізнення води складається із стовбура 1, тися до низу розпушуючи засипку і тим самим баку 2 водонапірної башти, подаючого трубопропромиваючи її. Після закінчення промивки установоду 3, на кінці якого встановлений аератор 4, що вку баштового типу переводять в режим фільтрурозміщений в металевому кожусі 5 з вентиляційвання, для цього перекривається засувка на труними отворами 6, повітрявідділювача 7 із бопроводі 12, а засувки на трубопроводах 3 і 11 з’єднувальним трубопроводом 8, пінополістирольвідкриваються. Використання установки баштовоної засипки 9, яка підтримується в затопленому го типу з фільтром для знезалізнення води дозвостані за допомогою утримуючої решітки 10, тр уболяє досягти більшого ефекту очистки води та змепроводу очищеної води 11, трубопроводу промивншити капітальні та експлуатаційні витрати ної води 12. системи водопостачання вцілому. Установка баштового типу з фільтром для Джерела інформації: знезалізнення води працює наступним чином: ви1. №53222 A C02F1/64, B01D24/00 від хідна вода по трубопроводу 3 подається на аера15.01.2003; тор 4, де насичується киснем повітря. В результаті 2. №10199 C02F1/64, В01D24/00 від цього двовалентне залізо окислюється до трива04.03.2005. 5 Комп’ютерна в ерстка Г. Паяльніков 35788 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
