Конструкційний вузол для зведення будівельних стін з використанням пустотілих склоблоків

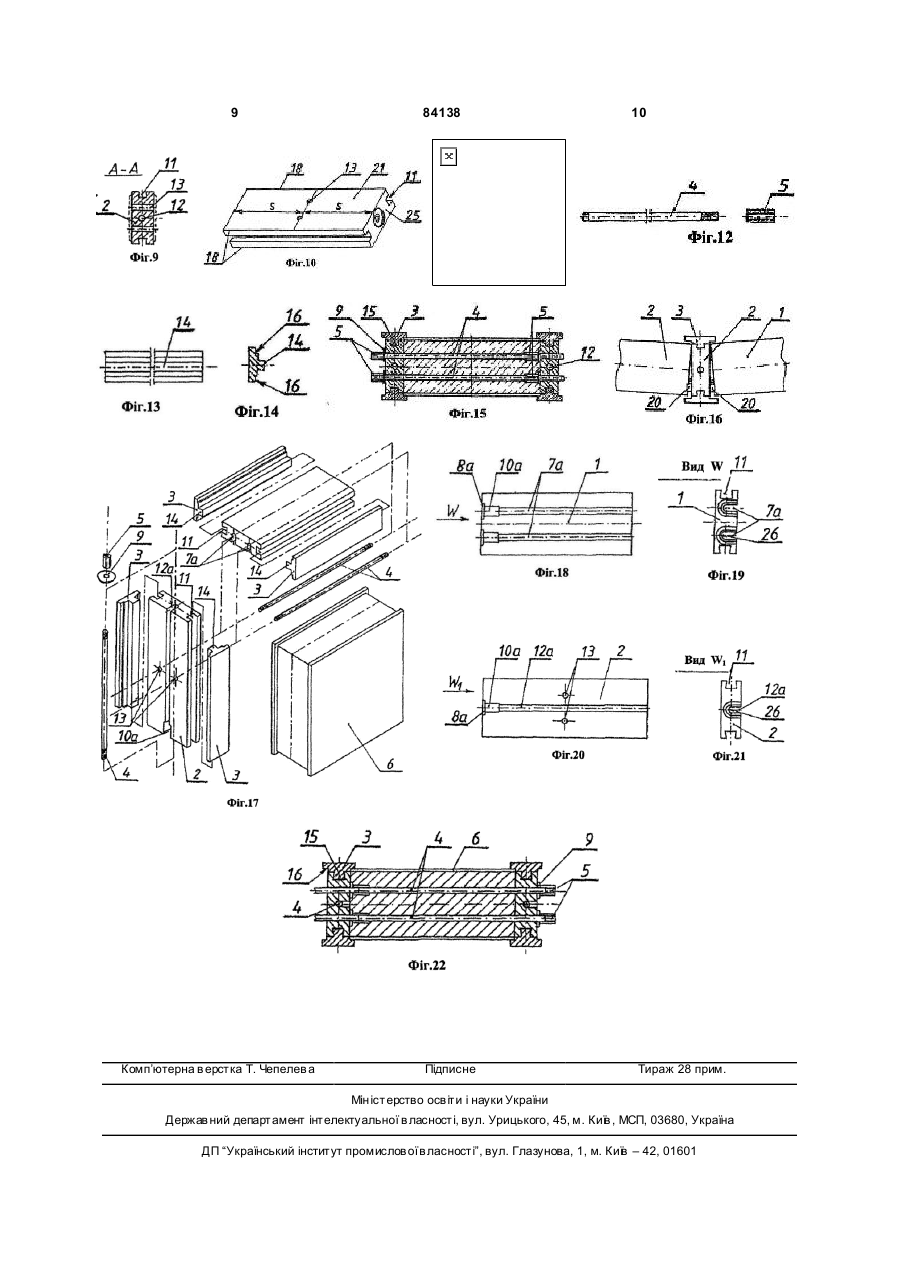

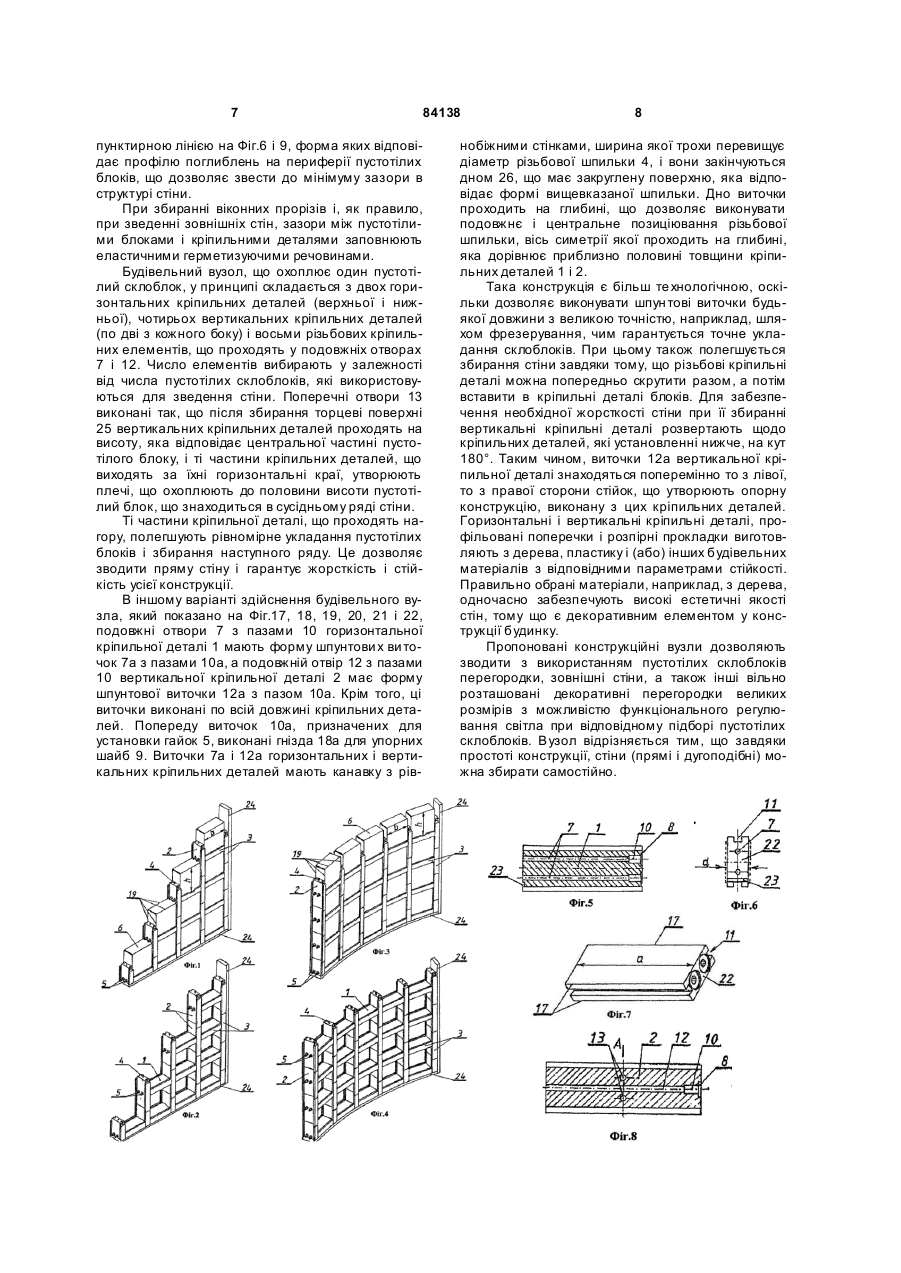

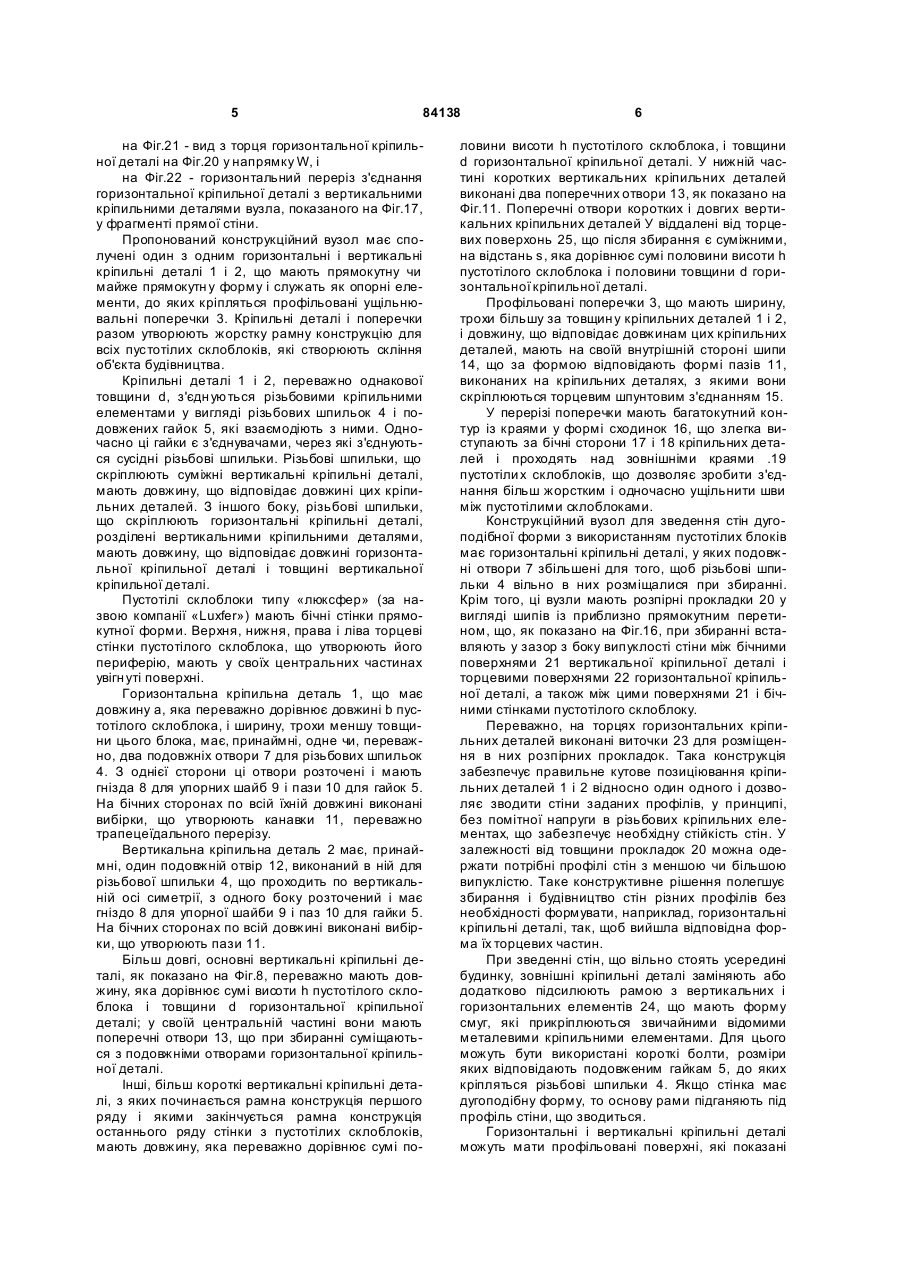

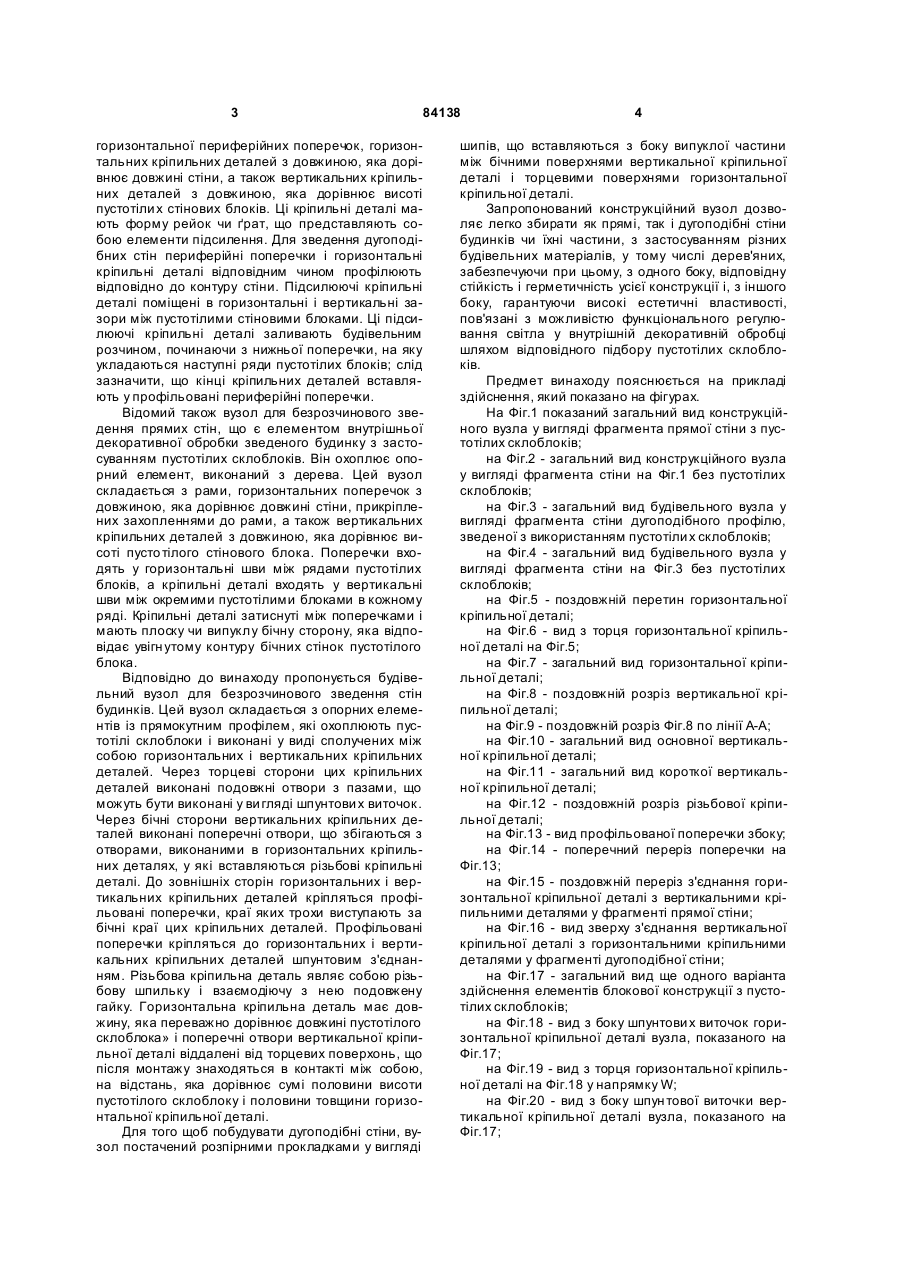

1. Конструкційний вузол для зведення будівельних стін з використанням пустотілих склоблоків, що складається з опорних елементів, які охоплюють пустотілі блоки з прямокутним контуром, який відрізняє ться тим, що зазначені опорні елементи являють собою сполучені між собою горизонтальні і вертикальні кріпильні деталі (1 і 2), через торці яких виконані подовжні отвори (7 і 12) з пазами (10), вертикальні кріпильні деталі (2) мають поперечні отвори (13), які виконані через їх бічні сторони і суміщені з подовжніми отворами (7) горизонтальних кріпильних деталей (1), при цьому через ці отвори проходять різьбові кріпильні елементи, які скріплюють усю конструкцію. 2. Вузол за п. 1, який відрізняється тим, що до обох зовнішніх сторін горизонтальних і вертикальних кріпильних деталей (1 і 2) прикріплені профільовані поперечки (3), краї (16) яких трохи виступають за бічні краї (17 і 18) цих кріпильних деталей. C2 2 (19) 1 3 84138 горизонтальної периферійних поперечок, горизонтальних кріпильних деталей з довжиною, яка дорівнює довжині стіни, а також вертикальних кріпильних деталей з довжиною, яка дорівнює висоті пустотіли х стінових блоків. Ці кріпильні деталі мають форму рейок чи ґрат, що представляють собою елементи підсилення. Для зведення дугоподібних стін периферійні поперечки і горизонтальні кріпильні деталі відповідним чином профілюють відповідно до контуру стіни. Підсилюючі кріпильні деталі поміщені в горизонтальні і вертикальні зазори між пустотілими стіновими блоками. Ці підсилюючі кріпильні деталі заливають будівельним розчином, починаючи з нижньої поперечки, на яку укладаються наступні ряди пустотілих блоків; слід зазначити, що кінці кріпильних деталей вставляють у профільовані периферійні поперечки. Відомий також вузол для безрозчинового зведення прямих стін, що є елементом внутрішньої декоративної обробки зведеного будинку з застосуванням пустотілих склоблоків. Він охоплює опорний елемент, виконаний з дерева. Цей вузол складається з рами, горизонтальних поперечок з довжиною, яка дорівнює довжині стіни, прикріплених захопленнями до рами, а також вертикальних кріпильних деталей з довжиною, яка дорівнює висоті пусто тілого стінового блока. Поперечки входять у горизонтальні шви між рядами пустотілих блоків, а кріпильні деталі входять у вертикальні шви між окремими пустотілими блоками в кожному ряді. Кріпильні деталі затиснуті між поперечками і мають плоску чи випуклу бічну сторону, яка відповідає увігн утому контуру бічних стінок пустотілого блока. Відповідно до винаходу пропонується будівельний вузол для безрозчинового зведення стін будинків. Цей вузол складається з опорних елементів із прямокутним профілем, які охоплюють пустотілі склоблоки і виконані у виді сполучених між собою горизонтальних і вертикальних кріпильних деталей. Через торцеві сторони цих кріпильних деталей виконані подовжні отвори з пазами, що можуть бути виконані у ви гляді шпунтови х виточок. Через бічні сторони вертикальних кріпильних деталей виконані поперечні отвори, що збігаються з отворами, виконаними в горизонтальних кріпильних деталях, у які вставляються різьбові кріпильні деталі. До зовнішніх сторін горизонтальних і вертикальних кріпильних деталей кріпляться профільовані поперечки, краї яких трохи виступають за бічні краї цих кріпильних деталей. Профільовані поперечки кріпляться до горизонтальних і вертикальних кріпильних деталей шпунтовим з'єднанням. Різьбова кріпильна деталь являє собою різьбову шпильку і взаємодіючу з нею подовжену гайку. Горизонтальна кріпильна деталь має довжину, яка переважно дорівнює довжині пустотілого склоблока» і поперечні отвори вертикальної кріпильної деталі віддалені від торцевих поверхонь, що після монтажу знаходяться в контакті між собою, на відстань, яка дорівнює сумі половини висоти пустотілого склоблоку і половини товщини горизонтальної кріпильної деталі. Для того щоб побудувати дугоподібні стіни, вузол постачений розпірними прокладками у вигляді 4 шипів, що вставляються з боку випуклої частини між бічними поверхнями вертикальної кріпильної деталі і торцевими поверхнями горизонтальної кріпильної деталі. Запропонований конструкційний вузол дозволяє легко збирати як прямі, так і дугоподібні стіни будинків чи їхні частини, з застосуванням різних будівельних матеріалів, у тому числі дерев'яних, забезпечуючи при цьому, з одного боку, відповідну стійкість і герметичність усієї конструкції і, з іншого боку, гарантуючи високі естетичні властивості, пов'язані з можливістю функціонального регулювання світла у внутрішній декоративній обробці шляхом відповідного підбору пустотілих склоблоків. Предмет винаходу пояснюється на прикладі здійснення, який показано на фігурах. На Фіг.1 показаний загальний вид конструкційного вузла у вигляді фрагмента прямої стіни з пустотілих склоблоків; на Фіг.2 - загальний вид конструкційного вузла у вигляді фрагмента стіни на Фіг.1 без пустотілих склоблоків; на Фіг.3 - загальний вид будівельного вузла у вигляді фрагмента стіни дугоподібного профілю, зведеної з використанням пустотіли х склоблоків; на Фіг.4 - загальний вид будівельного вузла у вигляді фрагмента стіни на Фіг.3 без пустотілих склоблоків; на Фіг.5 - поздовжній перетин горизонтальної кріпильної деталі; на Фіг.6 - вид з торця горизонтальної кріпильної деталі на Фіг.5; на Фіг.7 - загальний вид горизонтальної кріпильної деталі; на Фіг.8 - поздовжній розріз вертикальної кріпильної деталі; на Фіг.9 - поздовжній розріз Фіг.8 по лінії A-A; на Фіг.10 - загальний вид основної вертикальної кріпильної деталі; на Фіг.11 - загальний вид короткої вертикальної кріпильної деталі; на Фіг.12 - поздовжній розріз різьбової кріпильної деталі; на Фіг.13 - вид профільованої поперечки збоку; на Фіг.14 - поперечний переріз поперечки на Фіг.13; на Фіг.15 - поздовжній переріз з'єднання горизонтальної кріпильної деталі з вертикальними кріпильними деталями у фрагменті прямої стіни; на Фіг.16 - вид зверху з'єднання вертикальної кріпильної деталі з горизонтальними кріпильними деталями у фрагменті дугоподібної стіни; на Фіг.17 - загальний вид ще одного варіанта здійснення елементів блокової конструкції з пустотілих склоблоків; на Фіг.18 - вид з боку шпунтови х виточок горизонтальної кріпильної деталі вузла, показаного на Фіг.17; на Фіг.19 - вид з торця горизонтальної кріпильної деталі на Фіг.18 у напрямку W; на Фіг.20 - вид з боку шпун тової виточки вертикальної кріпильної деталі вузла, показаного на Фіг.17; 5 84138 на Фіг.21 - вид з торця горизонтальної кріпильної деталі на Фіг.20 у напрямку W, і на Фіг.22 - горизонтальний переріз з'єднання горизонтальної кріпильної деталі з вертикальними кріпильними деталями вузла, показаного на Фіг.17, у фрагменті прямої стіни. Пропонований конструкційний вузол має сполучені один з одним горизонтальні і вертикальні кріпильні деталі 1 і 2, що мають прямокутну чи майже прямокутн у форму і служать як опорні елементи, до яких кріпляться профільовані ущільнювальні поперечки 3. Кріпильні деталі і поперечки разом утворюють жорстку рамну конструкцію для всіх пустотілих склоблоків, які створюють скління об'єкта будівництва. Кріпильні деталі 1 і 2, переважно однакової товщини d, з'єдн уються різьбовими кріпильними елементами у вигляді різьбових шпильок 4 і подовжених гайок 5, які взаємодіють з ними. Одночасно ці гайки є з'єднувачами, через які з'єднуються сусідні різьбові шпильки. Різьбові шпильки, що скріплюють суміжні вертикальні кріпильні деталі, мають довжину, що відповідає довжині цих кріпильних деталей. З іншого боку, різьбові шпильки, що скріплюють горизонтальні кріпильні деталі, розділені вертикальними кріпильними деталями, мають довжину, що відповідає довжині горизонтальної кріпильної деталі і товщині вертикальної кріпильної деталі. Пустотілі склоблоки типу «люксфер» (за назвою компанії «Luxfer») мають бічні стінки прямокутної форми. Верхня, нижня, права і ліва торцеві стінки пустотілого склоблока, що утворюють його периферію, мають у своїх центральних частинах увігн уті поверхні. Горизонтальна кріпильна деталь 1, що має довжину а, яка переважно дорівнює довжині b пустотілого склоблока, і ширину, трохи меншу товщини цього блока, має, принаймні, одне чи, переважно, два подовжніх отвори 7 для різьбових шпильок 4. З однієї сторони ці отвори розточені і мають гнізда 8 для упорних шайб 9 і пази 10 для гайок 5. На бічних сторонах по всій їхній довжині виконані вибірки, що утворюють канавки 11, переважно трапецеїдального перерізу. Вертикальна кріпильна деталь 2 має, принаймні, один подовжній отвір 12, виконаний в ній для різьбової шпильки 4, що проходить по вертикальній осі симетрії, з одного боку розточений і має гніздо 8 для упорної шайби 9 і паз 10 для гайки 5. На бічних сторонах по всій довжині виконані вибірки, що утворюють пази 11. Більш довгі, основні вертикальні кріпильні деталі, як показано на Фіг.8, переважно мають довжину, яка дорівнює сумі висоти h пустотілого склоблока і товщини d горизонтальної кріпильної деталі; у своїй центральній частині вони мають поперечні отвори 13, що при збиранні суміщаються з подовжніми отворами горизонтальної кріпильної деталі. Інші, більш короткі вертикальні кріпильні деталі, з яких починається рамна конструкція першого ряду і якими закінчується рамна конструкція останнього ряду стінки з пустотілих склоблоків, мають довжину, яка переважно дорівнює сумі по 6 ловини висоти h пустотілого склоблока, і товщини d горизонтальної кріпильної деталі. У нижній частині коротких вертикальних кріпильних деталей виконані два поперечних отвори 13, як показано на Фіг.11. Поперечні отвори коротких і довгих вертикальних кріпильних деталей У віддалені від торцевих поверхонь 25, що після збирання є суміжними, на відстань s, яка дорівнює сумі половини висоти h пустотілого склоблока і половини товщини d горизонтальної кріпильної деталі. Профільовані поперечки 3, що мають ширину, трохи більшу за товщин у кріпильних деталей 1 і 2, і довжину, що відповідає довжинам цих кріпильних деталей, мають на своїй внутрішній стороні шипи 14, що за формою відповідають формі пазів 11, виконаних на кріпильних деталях, з якими вони скріплюються торцевим шпунтовим з'єднанням 15. У перерізі поперечки мають багатокутний контур із краями у формі сходинок 16, що злегка виступають за бічні сторони 17 і 18 кріпильних деталей і проходять над зовнішніми краями .19 пустотіли х склоблоків, що дозволяє зробити з'єднання більш жорстким і одночасно ущільнити шви між пустотілими склоблоками. Конструкційний вузол для зведення стін дугоподібної форми з використанням пустотілих блоків має горизонтальні кріпильні деталі, у яких подовжні отвори 7 збільшені для того, щоб різьбові шпильки 4 вільно в них розміщалися при збиранні. Крім того, ці вузли мають розпірні прокладки 20 у вигляді шипів із приблизно прямокутним перетином, що, як показано на Фіг.16, при збиранні вставляють у зазор з боку випуклості стіни між бічними поверхнями 21 вертикальної кріпильної деталі і торцевими поверхнями 22 горизонтальної кріпильної деталі, а також між цими поверхнями 21 і бічними стінками пустотілого склоблоку. Переважно, на торцях горизонтальних кріпильних деталей виконані виточки 23 для розміщення в них розпірних прокладок. Така конструкція забезпечує правильне кутове позиціювання кріпильних деталей 1 і 2 відносно один одного і дозволяє зводити стіни заданих профілів, у принципі, без помітної напруги в різьбових кріпильних елементах, що забезпечує необхідну стійкість стін. У залежності від товщини прокладок 20 можна одержати потрібні профілі стін з меншою чи більшою випуклістю. Таке конструктивне рішення полегшує збирання і будівництво стін різних профілів без необхідності формувати, наприклад, горизонтальні кріпильні деталі, так, щоб вийшла відповідна форма їх торцевих частин. При зведенні стін, що вільно стоять усередині будинку, зовнішні кріпильні деталі заміняють або додатково підсилюють рамою з вертикальних і горизонтальних елементів 24, що мають форму смуг, які прикріплюються звичайними відомими металевими кріпильними елементами. Для цього можуть бути використані короткі болти, розміри яких відповідають подовженим гайкам 5, до яких кріпляться різьбові шпильки 4. Якщо стінка має дугоподібну форму, то основу рами підганяють під профіль стіни, що зводиться. Горизонтальні і вертикальні кріпильні деталі можуть мати профільовані поверхні, які показані 7 84138 пунктирною лінією на Фіг.6 і 9, форма яких відповідає профілю поглиблень на периферії пустотілих блоків, що дозволяє звести до мінімуму зазори в структурі стіни. При збиранні віконних прорізів і, як правило, при зведенні зовнішніх стін, зазори між пустотілими блоками і кріпильними деталями заповнюють еластичними герметизуючими речовинами. Будівельний вузол, що охоплює один пустотілий склоблок, у принципі складається з двох горизонтальних кріпильних деталей (верхньої і нижньої), чотирьох вертикальних кріпильних деталей (по дві з кожного боку) і восьми різьбових кріпильних елементів, що проходять у подовжніх отворах 7 і 12. Число елементів вибирають у залежності від числа пустотілих склоблоків, які використовуються для зведення стіни. Поперечні отвори 13 виконані так, що після збирання торцеві поверхні 25 вертикальних кріпильних деталей проходять на висоту, яка відповідає центральної частині пустотілого блоку, і ті частини кріпильних деталей, що виходять за їхні горизонтальні краї, утворюють плечі, що охоплюють до половини висоти пустотілий блок, що знаходиться в сусідньому ряді стіни. Ті частини кріпильної деталі, що проходять нагору, полегшують рівномірне укладання пустотілих блоків і збирання наступного ряду. Це дозволяє зводити пряму стіну і гарантує жорсткість і стійкість усієї конструкції. В іншому варіанті здійснення будівельного вузла, який показано на Фіг.17, 18, 19, 20, 21 і 22, подовжні отвори 7 з пазами 10 горизонтальної кріпильної деталі 1 мають форму шпунтови х ви точок 7а з пазами 10а, а подовжній отвір 12 з пазами 10 вертикальної кріпильної деталі 2 має форму шпунтової виточки 12а з пазом 10a. Крім того, ці виточки виконані по всій довжині кріпильних деталей. Попереду виточок 10а, призначених для установки гайок 5, виконані гнізда 18а для упорних шайб 9. Виточки 7а і 12а горизонтальних і вертикальних кріпильних деталей мають канавку з рів 8 нобіжними стінками, ширина якої трохи перевищує діаметр різьбової шпильки 4, і вони закінчуються дном 26, що має закруглену поверхню, яка відповідає формі вищевказаної шпильки. Дно виточки проходить на глибині, що дозволяє виконувати подовжнє і центральне позиціювання різьбової шпильки, вісь симетрії якої проходить на глибині, яка дорівнює приблизно половині товщини кріпильних деталей 1 і 2. Така конструкція є більш те хнологічною, оскільки дозволяє виконувати шпун тові виточки будьякої довжини з великою точністю, наприклад, шляхом фрезерування, чим гарантується точне укладання склоблоків. При цьому також полегшується збирання стіни завдяки тому, що різьбові кріпильні деталі можна попередньо скрутити разом, а потім вставити в кріпильні деталі блоків. Для забезпечення необхідної жорсткості стіни при її збиранні вертикальні кріпильні деталі розвертають щодо кріпильних деталей, які установленні нижче, на кут 180°. Таким чином, виточки 12а вертикальної кріпильної деталі знаходяться поперемінно то з лівої, то з правої сторони стійок, що утворюють опорну конструкцію, виконану з цих кріпильних деталей. Горизонтальні і вертикальні кріпильні деталі, профільовані поперечки і розпірні прокладки виготовляють з дерева, пластику і (або) інших будівельних матеріалів з відповідними параметрами стійкості. Правильно обрані матеріали, наприклад, з дерева, одночасно забезпечують високі естетичні якості стін, тому що є декоративним елементом у конструкції будинку. Пропоновані конструкційні вузли дозволяють зводити з використанням пустотілих склоблоків перегородки, зовнішні стіни, а також інші вільно розташовані декоративні перегородки великих розмірів з можливістю функціонального регулювання світла при відповідному підборі пустотілих склоблоків. Вузол відрізняється тим, що завдяки простоті конструкції, стіни (прямі і дугоподібні) можна збирати самостійно. 9 Комп’ютерна в ерстка Т. Чепелев а 84138 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
