Туфлі домашні

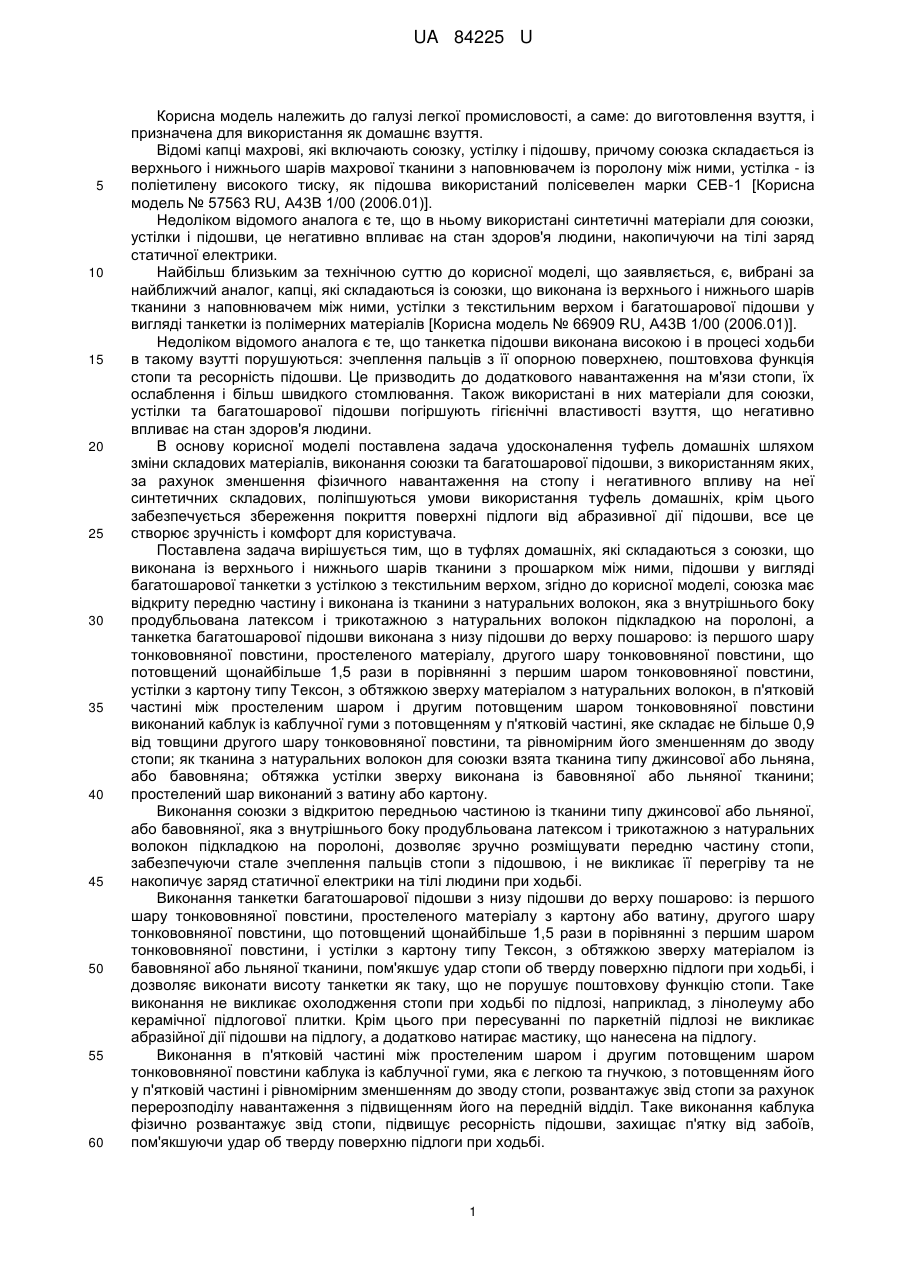

Реферат: UA 84225 U UA 84225 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, а саме: до виготовлення взуття, і призначена для використання як домашнє взуття. Відомі капці махрові, які включають союзку, устілку і підошву, причому союзка складається із верхнього і нижнього шарів махрової тканини з наповнювачем із поролону між ними, устілка - із поліетилену високого тиску, як підошва використаний полісевелен марки СЕВ-1 [Корисна модель № 57563 RU, A43B 1/00 (2006.01)]. Недоліком відомого аналога є те, що в ньому використані синтетичні матеріали для союзки, устілки і підошви, це негативно впливає на стан здоров'я людини, накопичуючи на тілі заряд статичної електрики. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є, вибрані за найближчий аналог, капці, які складаються із союзки, що виконана із верхнього і нижнього шарів тканини з наповнювачем між ними, устілки з текстильним верхом і багатошарової підошви у вигляді танкетки із полімерних матеріалів [Корисна модель № 66909 RU, A43B 1/00 (2006.01)]. Недоліком відомого аналога є те, що танкетка підошви виконана високою і в процесі ходьби в такому взутті порушуються: зчеплення пальців з її опорною поверхнею, поштовхова функція стопи та ресорність підошви. Це призводить до додаткового навантаження на м'язи стопи, їх ослаблення і більш швидкого стомлювання. Також використані в них матеріали для союзки, устілки та багатошарової підошви погіршують гігієнічні властивості взуття, що негативно впливає на стан здоров'я людини. В основу корисної моделі поставлена задача удосконалення туфель домашніх шляхом зміни складових матеріалів, виконання союзки та багатошарової підошви, з використанням яких, за рахунок зменшення фізичного навантаження на стопу і негативного впливу на неї синтетичних складових, поліпшуються умови використання туфель домашніх, крім цього забезпечується збереження покриття поверхні підлоги від абразивної дії підошви, все це створює зручність і комфорт для користувача. Поставлена задача вирішується тим, що в туфлях домашніх, які складаються з союзки, що виконана із верхнього і нижнього шарів тканини з прошарком між ними, підошви у вигляді багатошарової танкетки з устілкою з текстильним верхом, згідно до корисної моделі, союзка має відкриту передню частину і виконана із тканини з натуральних волокон, яка з внутрішнього боку продубльована латексом і трикотажною з натуральних волокон підкладкою на поролоні, а танкетка багатошарової підошви виконана з низу підошви до верху пошарово: із першого шару тонкововняної повстини, простеленого матеріалу, другого шару тонкововняної повстини, що потовщений щонайбільше 1,5 рази в порівнянні з першим шаром тонкововняної повстини, устілки з картону типу Тексон, з обтяжкою зверху матеріалом з натуральних волокон, в п'ятковій частині між простеленим шаром і другим потовщеним шаром тонкововняної повстини виконаний каблук із каблучної гуми з потовщенням у п'ятковій частині, яке складає не більше 0,9 від товщини другого шару тонкововняної повстини, та рівномірним його зменшенням до зводу стопи; як тканина з натуральних волокон для союзки взята тканина типу джинсової або льняна, або бавовняна; обтяжка устілки зверху виконана із бавовняної або льняної тканини; простелений шар виконаний з ватину або картону. Виконання союзки з відкритою передньою частиною із тканини типу джинсової або льняної, або бавовняної, яка з внутрішнього боку продубльована латексом і трикотажною з натуральних волокон підкладкою на поролоні, дозволяє зручно розміщувати передню частину стопи, забезпечуючи стале зчеплення пальців стопи з підошвою, і не викликає її перегріву та не накопичує заряд статичної електрики на тілі людини при ходьбі. Виконання танкетки багатошарової підошви з низу підошви до верху пошарово: із першого шару тонкововняної повстини, простеленого матеріалу з картону або ватину, другого шару тонкововняної повстини, що потовщений щонайбільше 1,5 рази в порівнянні з першим шаром тонкововняної повстини, і устілки з картону типу Тексон, з обтяжкою зверху матеріалом із бавовняної або льняної тканини, пом'якшує удар стопи об тверду поверхню підлоги при ходьбі, і дозволяє виконати висоту танкетки як таку, що не порушує поштовхову функцію стопи. Таке виконання не викликає охолодження стопи при ходьбі по підлозі, наприклад, з лінолеуму або керамічної підлогової плитки. Крім цього при пересуванні по паркетній підлозі не викликає абразійної дії підошви на підлогу, а додатково натирає мастику, що нанесена на підлогу. Виконання в п'ятковій частині між простеленим шаром і другим потовщеним шаром тонкововняної повстини каблука із каблучної гуми, яка є легкою та гнучкою, з потовщенням його у п'ятковій частині і рівномірним зменшенням до зводу стопи, розвантажує звід стопи за рахунок перерозподілу навантаження з підвищенням його на передній відділ. Таке виконання каблука фізично розвантажує звід стопи, підвищує ресорність підошви, захищає п'ятку від забоїв, пом'якшуючи удар об тверду поверхню підлоги при ходьбі. 1 UA 84225 U 5 10 15 Виконання туфель домашніх з матеріалів з натуральних волокон виключає негативний вплив їх складових на стопу, також створює поглинаючий ефект потовиділення, що поліпшує умови їх використання. Модель туфель домашніх, що заявляється, пояснюється кресленням. На кресленні наведено схематичне зображення моделі туфель домашніх, що заявляється. Туфлі домашні складаються з союзки 1, яка виконана з відкритою передньою частиною і має верхній шар 2 із джинсової тканини товщиною 0,5 мм та підкладковий нижній шар 3 товщиною 2,5 мм з прошарком 4 між ними з латексу товщиною 3 мм. Багатошарова підошва складається з шарів, що розміщені з низу до верху підошви: першого шару 5 з тонкововняної повстини товщиною 4 мм, поверх якого укладений простелений шар картону 6. На простеленому шарі картону 6 виконаний другий шар 7 потовщеної тонкововняної повстини товщиною 6 мм. Поверх другого шару 7 з тонкововняної повстини розміщена устілка 8 з таксону товщиною 0,9 мм, яка зверху обтягнута льняною тканиною 9 товщиною 0,5 мм. У п'ятковій частині підошви, між простеленим шаром з картону 6 і другим шаром 7 потовщеної тонкововняної повстини встановлений внутрішній каблук 10, який виконаний із каблучної гуми, що має потовщення 5,5 мм у п'ятковій частині підошви і рівномірно зменшується до зводу стопи. Туфлі домашні при їх використанні дозволяють враховувати анатомічні властивості стопи людини, створювати комфортні умови при ходьбі. Стійка танкетка створює зручне положення стопи, а виконання каблука забезпечує підтримку підзвідної частини стопи. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Туфлі домашні, які складаються з союзки, яка виконана із верхнього і нижнього шарів тканини з прошарком між ними, підошви у вигляді багатошарової танкетки з устілкою з текстильним верхом, які відрізняються тим, що союзка має відкриту передню частину і виконана із тканини з натуральних волокон, яка з внутрішнього боку продубльована латексом і трикотажною з натуральних волокон підкладкою на поролоні, а танкетка багатошарової підошви виконана з низу підошви до верху пошарово: із першого шару тонкововняної повстини, простеленого матеріалу, другого шару тонкововняної повстини, що потовщений щонайбільше 1,5 рази в порівнянні з першим шаром тонкововняної повстини, устілки з картону типу Тексон, з обтяжкою зверху матеріалом з натуральних волокон, в п'ятковій частині між простеленим шаром і другим потовщеним шаром тонкововняної повстини виконаний каблук із каблучної гуми з потовщенням у п'ятковій частині, яке складає не більше 0,9 від товщини другого шару тонкововняної повстини, та рівномірним його зменшенням до зводу стопи. 2. Туфлі домашні за п. 1, які відрізняються тим, що як тканина з натуральними волокнами для союзки взята тканина типу джинсової або льняна, або бавовняна. 3. Туфлі домашні за п. 1, які відрізняються тим, що обтяжка устілки зверху виконана із бавовняної або льняної тканини. 4. Туфлі домашні за п. 1, які відрізняються тим, що простелений шар виконаний з ватину або картону. 2 UA 84225 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
