Пристрій для виготовлення пласта плиток у багатомісній формі

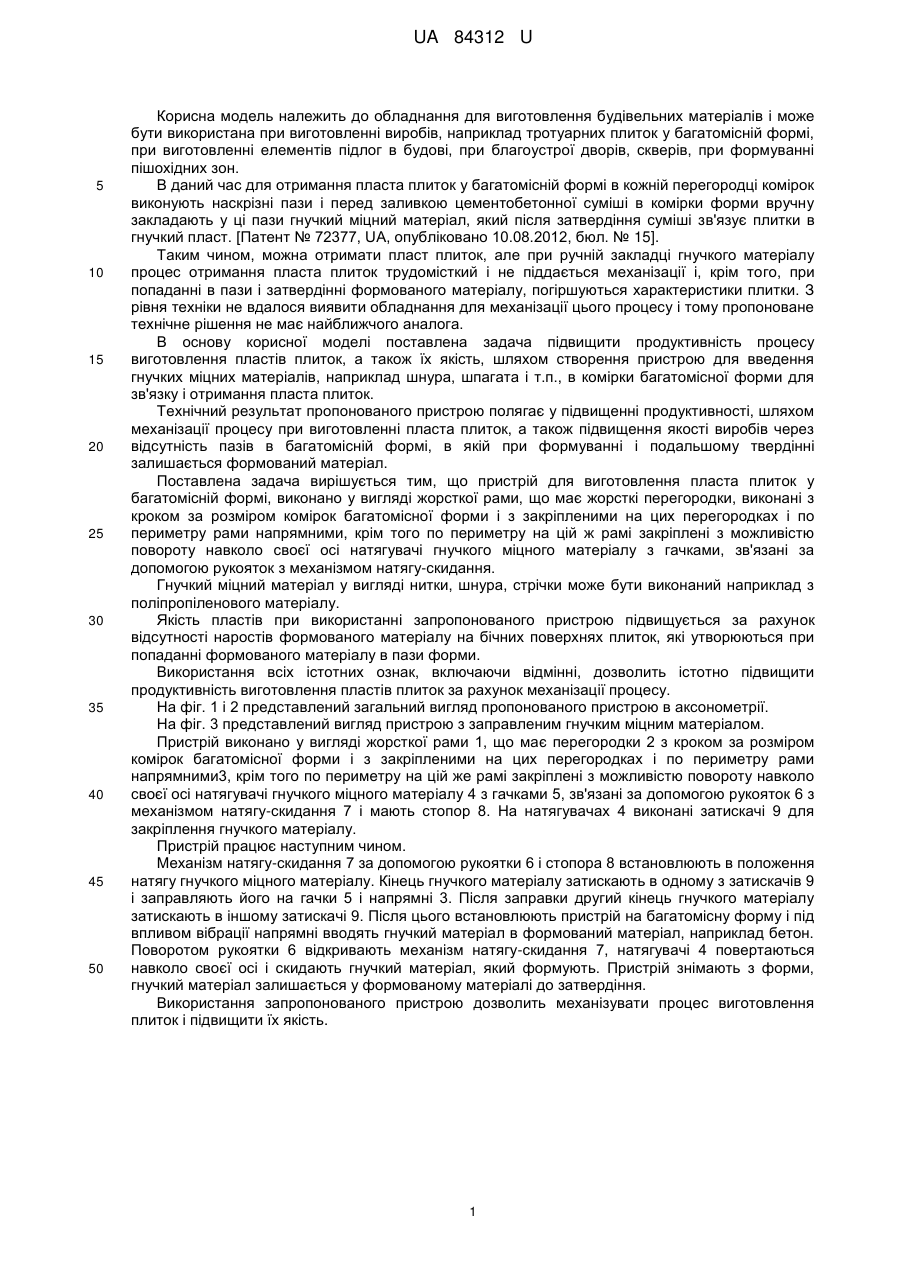

Реферат: UA 84312 U UA 84312 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для виготовлення будівельних матеріалів і може бути використана при виготовленні виробів, наприклад тротуарних плиток у багатомісній формі, при виготовленні елементів підлог в будові, при благоустрої дворів, скверів, при формуванні пішохідних зон. В даний час для отримання пласта плиток у багатомісній формі в кожній перегородці комірок виконують наскрізні пази і перед заливкою цементобетонної суміші в комірки форми вручну закладають у ці пази гнучкий міцний матеріал, який після затвердіння суміші зв'язує плитки в гнучкий пласт. [Патент № 72377, UA, опубліковано 10.08.2012, бюл. № 15]. Таким чином, можна отримати пласт плиток, але при ручній закладці гнучкого матеріалу процес отримання пласта плиток трудомісткий і не піддається механізації і, крім того, при попаданні в пази і затвердінні формованого матеріалу, погіршуються характеристики плитки. З рівня техніки не вдалося виявити обладнання для механізації цього процесу і тому пропоноване технічне рішення не має найближчого аналога. В основу корисної моделі поставлена задача підвищити продуктивність процесу виготовлення пластів плиток, а також їх якість, шляхом створення пристрою для введення гнучких міцних матеріалів, наприклад шнура, шпагата і т.п., в комірки багатомісної форми для зв'язку і отримання пласта плиток. Технічний результат пропонованого пристрою полягає у підвищенні продуктивності, шляхом механізації процесу при виготовленні пласта плиток, а також підвищення якості виробів через відсутність пазів в багатомісній формі, в якій при формуванні і подальшому твердінні залишається формований матеріал. Поставлена задача вирішується тим, що пристрій для виготовлення пласта плиток у багатомісній формі, виконано у вигляді жорсткої рами, що має жорсткі перегородки, виконані з кроком за розміром комірок багатомісної форми і з закріпленими на цих перегородках і по периметру рами напрямними, крім того по периметру на цій ж рамі закріплені з можливістю повороту навколо своєї осі натягувачі гнучкого міцного матеріалу з гачками, зв'язані за допомогою рукояток з механізмом натягу-скидання. Гнучкий міцний матеріал у вигляді нитки, шнура, стрічки може бути виконаний наприклад з поліпропіленового матеріалу. Якість пластів при використанні запропонованого пристрою підвищується за рахунок відсутності наростів формованого матеріалу на бічних поверхнях плиток, які утворюються при попаданні формованого матеріалу в пази форми. Використання всіх істотних ознак, включаючи відмінні, дозволить істотно підвищити продуктивність виготовлення пластів плиток за рахунок механізації процесу. На фіг. 1 і 2 представлений загальний вигляд пропонованого пристрою в аксонометрії. На фіг. 3 представлений вигляд пристрою з заправленим гнучким міцним матеріалом. Пристрій виконано у вигляді жорсткої рами 1, що має перегородки 2 з кроком за розміром комірок багатомісної форми і з закріпленими на цих перегородках і по периметру рами напрямними3, крім того по периметру на цій же рамі закріплені з можливістю повороту навколо своєї осі натягувачі гнучкого міцного матеріалу 4 з гачками 5, зв'язані за допомогою рукояток 6 з механізмом натягу-скидання 7 і мають стопор 8. На натягувачах 4 виконані затискачі 9 для закріплення гнучкого матеріалу. Пристрій працює наступним чином. Механізм натягу-скидання 7 за допомогою рукоятки 6 і стопора 8 встановлюють в положення натягу гнучкого міцного матеріалу. Кінець гнучкого матеріалу затискають в одному з затискачів 9 і заправляють його на гачки 5 і напрямні 3. Після заправки другий кінець гнучкого матеріалу затискають в іншому затискачі 9. Після цього встановлюють пристрій на багатомісну форму і під впливом вібрації напрямні вводять гнучкий матеріал в формований матеріал, наприклад бетон. Поворотом рукоятки 6 відкривають механізм натягу-скидання 7, натягувачі 4 повертаються навколо своєї осі і скидають гнучкий матеріал, який формують. Пристрій знімають з форми, гнучкий матеріал залишається у формованому матеріалі до затвердіння. Використання запропонованого пристрою дозволить механізувати процес виготовлення плиток і підвищити їх якість. 1 UA 84312 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для виготовлення пласта плиток у багатомісній формі, який виконано у вигляді жорсткої рами, що має жорсткі перегородки, виконані з кроком за розміром комірок багатомісної форми і з закріпленими на цих перегородках і по периметру рами напрямними, який відрізняється тим, що по периметру на цій же рамі закріплені з можливістю повороту навколо своєї осі натягувачі гнучкого міцного матеріалу з гачками, які зв'язані за допомогою рукояток з механізмом натягу-скидання. 2 UA 84312 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
