Вертикальний стрічковий ківшовий елеватор

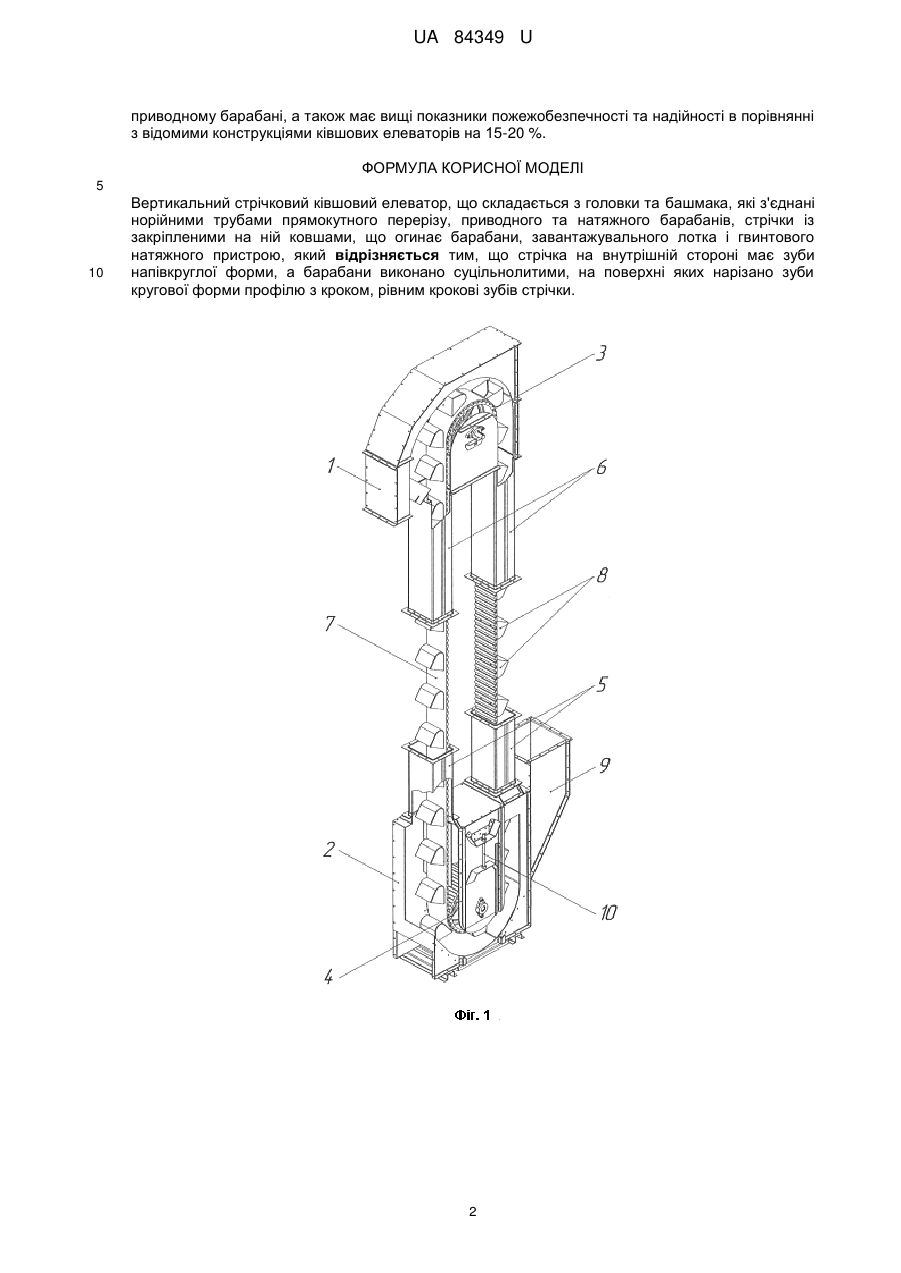

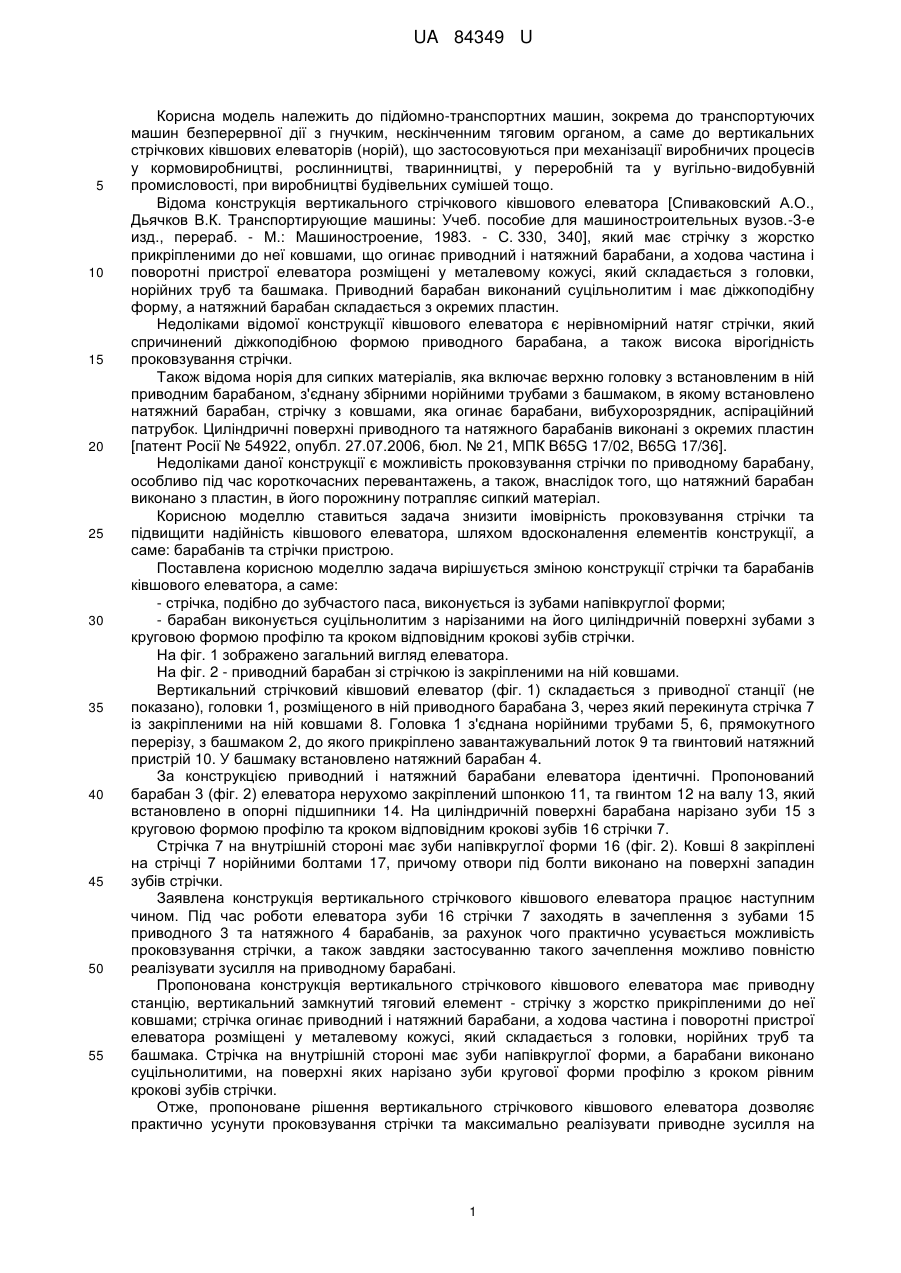

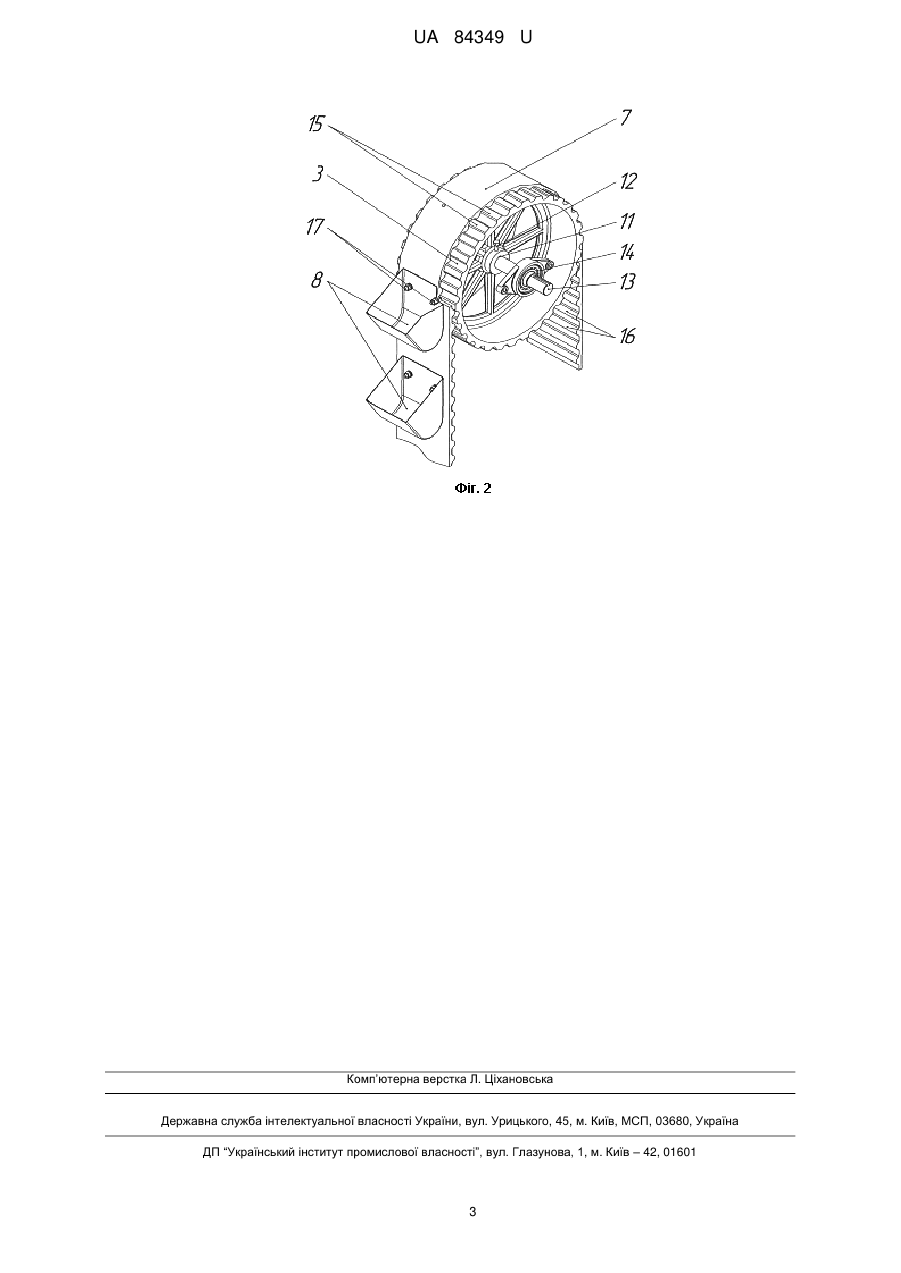

Реферат: Вертикальний стрічковий ківшовий елеватор складається з головки та башмака, які з'єднані норійними трубами прямокутного перерізу, приводного та натяжного барабанів, стрічки із закріпленими на ній ковшами, що огинає барабани, завантажувального лотка і гвинтового натяжного пристрою, причому стрічка на внутрішній стороні має зуби напівкруглої форми, а барабани виконано суцільнолитими, на поверхні яких нарізано зуби кругової форми профілю з кроком, рівним крокові зубів стрічки. UA 84349 U (12) UA 84349 U UA 84349 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортних машин, зокрема до транспортуючих машин безперервної дії з гнучким, нескінченним тяговим органом, а саме до вертикальних стрічкових ківшових елеваторів (норій), що застосовуються при механізації виробничих процесів у кормовиробництві, рослинництві, тваринництві, у переробній та у вугільно-видобувній промисловості, при виробництві будівельних сумішей тощо. Відома конструкція вертикального стрічкового ківшового елеватора [Спиваковский А.О., Дьячков В.К. Транспортирующие машины: Учеб. пособие для машиностроительных вузов.-3-е изд., перераб. - М.: Машиностроение, 1983. - С. 330, 340], який має стрічку з жорстко прикріпленими до неї ковшами, що огинає приводний і натяжний барабани, а ходова частина і поворотні пристрої елеватора розміщені у металевому кожусі, який складається з головки, норійних труб та башмака. Приводний барабан виконаний суцільнолитим і має діжкоподібну форму, а натяжний барабан складається з окремих пластин. Недоліками відомої конструкції ківшового елеватора є нерівномірний натяг стрічки, який спричинений діжкоподібною формою приводного барабана, а також висока вірогідність проковзування стрічки. Також відома норія для сипких матеріалів, яка включає верхню головку з встановленим в ній приводним барабаном, з'єднану збірними норійними трубами з башмаком, в якому встановлено натяжний барабан, стрічку з ковшами, яка огинає барабани, вибухорозрядник, аспіраційний патрубок. Циліндричні поверхні приводного та натяжного барабанів виконані з окремих пластин [патент Росії № 54922, опубл. 27.07.2006, бюл. № 21, МПК B65G 17/02, B65G 17/36]. Недоліками даної конструкції є можливість проковзування стрічки по приводному барабану, особливо під час короткочасних перевантажень, а також, внаслідок того, що натяжний барабан виконано з пластин, в його порожнину потрапляє сипкий матеріал. Корисною моделлю ставиться задача знизити імовірність проковзування стрічки та підвищити надійність ківшового елеватора, шляхом вдосконалення елементів конструкції, а саме: барабанів та стрічки пристрою. Поставлена корисною моделлю задача вирішується зміною конструкції стрічки та барабанів ківшового елеватора, а саме: - стрічка, подібно до зубчастого паса, виконується із зубами напівкруглої форми; - барабан виконується суцільнолитим з нарізаними на його циліндричній поверхні зубами з круговою формою профілю та кроком відповідним крокові зубів стрічки. На фіг. 1 зображено загальний вигляд елеватора. На фіг. 2 - приводний барабан зі стрічкою із закріпленими на ній ковшами. Вертикальний стрічковий ківшовий елеватор (фіг. 1) складається з приводної станції (не показано), головки 1, розміщеного в ній приводного барабана 3, через який перекинута стрічка 7 із закріпленими на ній ковшами 8. Головка 1 з'єднана норійними трубами 5, 6, прямокутного перерізу, з башмаком 2, до якого прикріплено завантажувальний лоток 9 та гвинтовий натяжний пристрій 10. У башмаку встановлено натяжний барабан 4. За конструкцією приводний і натяжний барабани елеватора ідентичні. Пропонований барабан 3 (фіг. 2) елеватора нерухомо закріплений шпонкою 11, та гвинтом 12 на валу 13, який встановлено в опорні підшипники 14. На циліндричній поверхні барабана нарізано зуби 15 з круговою формою профілю та кроком відповідним крокові зубів 16 стрічки 7. Стрічка 7 на внутрішній стороні має зуби напівкруглої форми 16 (фіг. 2). Ковші 8 закріплені на стрічці 7 норійними болтами 17, причому отвори під болти виконано на поверхні западин зубів стрічки. Заявлена конструкція вертикального стрічкового ківшового елеватора працює наступним чином. Під час роботи елеватора зуби 16 стрічки 7 заходять в зачеплення з зубами 15 приводного 3 та натяжного 4 барабанів, за рахунок чого практично усувається можливість проковзування стрічки, а також завдяки застосуванню такого зачеплення можливо повністю реалізувати зусилля на приводному барабані. Пропонована конструкція вертикального стрічкового ківшового елеватора має приводну станцію, вертикальний замкнутий тяговий елемент - стрічку з жорстко прикріпленими до неї ковшами; стрічка огинає приводний і натяжний барабани, а ходова частина і поворотні пристрої елеватора розміщені у металевому кожусі, який складається з головки, норійних труб та башмака. Стрічка на внутрішній стороні має зуби напівкруглої форми, а барабани виконано суцільнолитими, на поверхні яких нарізано зуби кругової форми профілю з кроком рівним крокові зубів стрічки. Отже, пропоноване рішення вертикального стрічкового ківшового елеватора дозволяє практично усунути проковзування стрічки та максимально реалізувати приводне зусилля на 1 UA 84349 U приводному барабані, а також має вищі показники пожежобезпечності та надійності в порівнянні з відомими конструкціями ківшових елеваторів на 15-20 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Вертикальний стрічковий ківшовий елеватор, що складається з головки та башмака, які з'єднані норійними трубами прямокутного перерізу, приводного та натяжного барабанів, стрічки із закріпленими на ній ковшами, що огинає барабани, завантажувального лотка і гвинтового натяжного пристрою, який відрізняється тим, що стрічка на внутрішній стороні має зуби напівкруглої форми, а барабани виконано суцільнолитими, на поверхні яких нарізано зуби кругової форми профілю з кроком, рівним крокові зубів стрічки. 2 UA 84349 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
