Вертикальний ківшовий елеватор

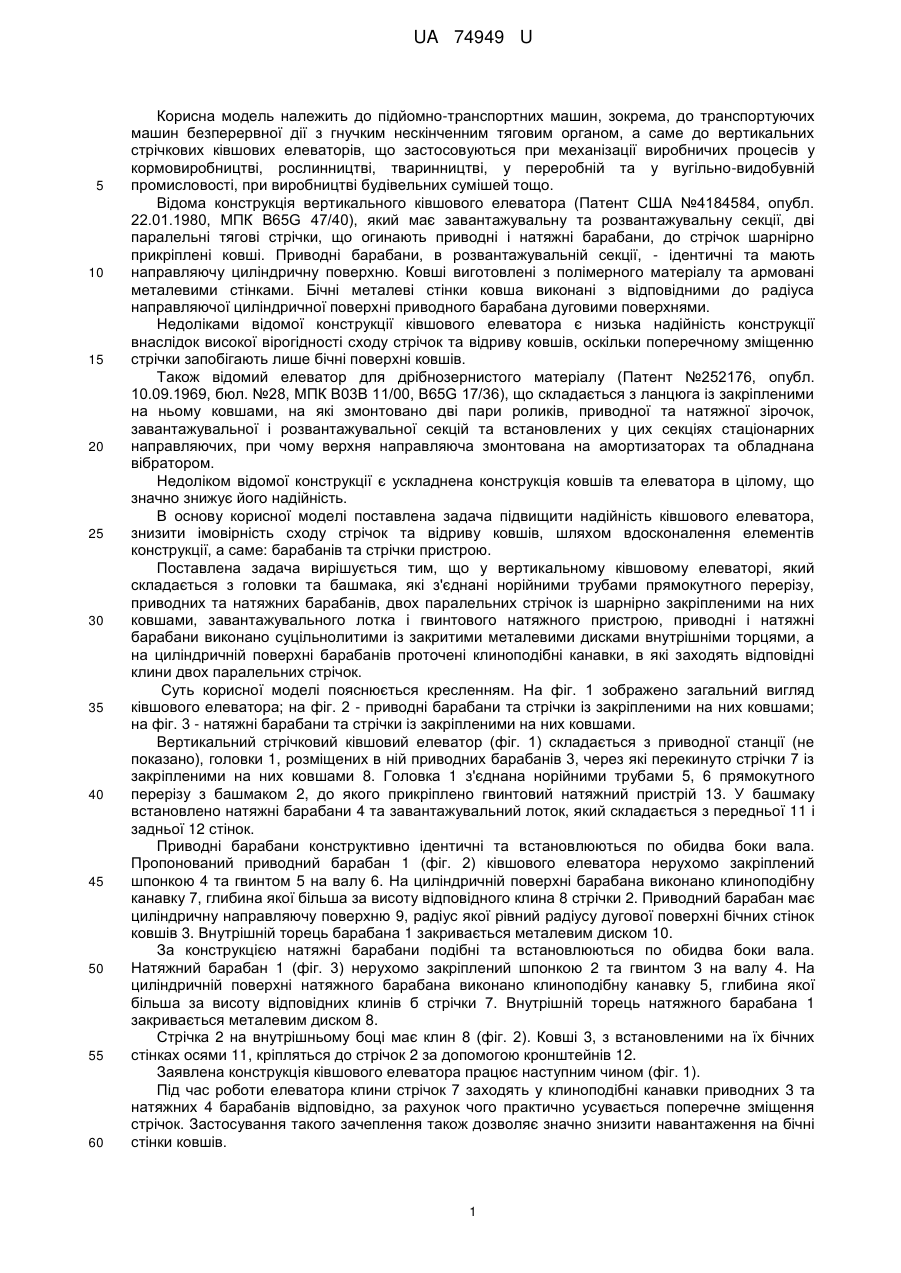

Реферат: Вертикальний ківшовий елеватор складається з головки та башмака з'єднаних норійними трубами, приводних та натяжних барабанів, двох паралельних стрічок із шарнірно закріпленими на них ковшами, завантажувального лотка і гвинтового натяжного пристрою. UA 74949 U (12) UA 74949 U UA 74949 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підйомно-транспортних машин, зокрема, до транспортуючих машин безперервної дії з гнучким нескінченним тяговим органом, а саме до вертикальних стрічкових ківшових елеваторів, що застосовуються при механізації виробничих процесів у кормовиробництві, рослинництві, тваринництві, у переробній та у вугільно-видобувній промисловості, при виробництві будівельних сумішей тощо. Відома конструкція вертикального ківшового елеватора (Патент США №4184584, опубл. 22.01.1980, МПК B65G 47/40), який має завантажувальну та розвантажувальну секції, дві паралельні тягові стрічки, що огинають приводні і натяжні барабани, до стрічок шарнірно прикріплені ковші. Приводні барабани, в розвантажувальній секції, - ідентичні та мають направляючу циліндричну поверхню. Ковші виготовлені з полімерного матеріалу та армовані металевими стінками. Бічні металеві стінки ковша виконані з відповідними до радіуса направляючої циліндричної поверхні приводного барабана дуговими поверхнями. Недоліками відомої конструкції ківшового елеватора є низька надійність конструкції внаслідок високої вірогідності сходу стрічок та відриву ковшів, оскільки поперечному зміщенню стрічки запобігають лише бічні поверхні ковшів. Також відомий елеватор для дрібнозернистого матеріалу (Патент №252176, опубл. 10.09.1969, бюл. №28, МПК В03В 11/00, B65G 17/36), що складається з ланцюга із закріпленими на ньому ковшами, на які змонтовано дві пари роликів, приводної та натяжної зірочок, завантажувальної і розвантажувальної секцій та встановлених у цих секціях стаціонарних направляючих, при чому верхня направляюча змонтована на амортизаторах та обладнана вібратором. Недоліком відомої конструкції є ускладнена конструкція ковшів та елеватора в цілому, що значно знижує його надійність. В основу корисної моделі поставлена задача підвищити надійність ківшового елеватора, знизити імовірність сходу стрічок та відриву ковшів, шляхом вдосконалення елементів конструкції, а саме: барабанів та стрічки пристрою. Поставлена задача вирішується тим, що у вертикальному ківшовому елеваторі, який складається з головки та башмака, які з'єднані норійними трубами прямокутного перерізу, приводних та натяжних барабанів, двох паралельних стрічок із шарнірно закріпленими на них ковшами, завантажувального лотка і гвинтового натяжного пристрою, приводні і натяжні барабани виконано суцільнолитими із закритими металевими дисками внутрішніми торцями, а на циліндричній поверхні барабанів проточені клиноподібні канавки, в які заходять відповідні клини двох паралельних стрічок. Суть корисної моделі пояснюється кресленням. На фіг. 1 зображено загальний вигляд ківшового елеватора; на фіг. 2 - приводні барабани та стрічки із закріпленими на них ковшами; на фіг. 3 - натяжні барабани та стрічки із закріпленими на них ковшами. Вертикальний стрічковий ківшовий елеватор (фіг. 1) складається з приводної станції (не показано), головки 1, розміщених в ній приводних барабанів 3, через які перекинуто стрічки 7 із закріпленими на них ковшами 8. Головка 1 з'єднана норійними трубами 5, 6 прямокутного перерізу з башмаком 2, до якого прикріплено гвинтовий натяжний пристрій 13. У башмаку встановлено натяжні барабани 4 та завантажувальний лоток, який складається з передньої 11 і задньої 12 стінок. Приводні барабани конструктивно ідентичні та встановлюються по обидва боки вала. Пропонований приводний барабан 1 (фіг. 2) ківшового елеватора нерухомо закріплений шпонкою 4 та гвинтом 5 на валу 6. На циліндричній поверхні барабана виконано клиноподібну канавку 7, глибина якої більша за висоту відповідного клина 8 стрічки 2. Приводний барабан має циліндричну направляючу поверхню 9, радіус якої рівний радіусу дугової поверхні бічних стінок ковшів 3. Внутрішній торець барабана 1 закривається металевим диском 10. За конструкцією натяжні барабани подібні та встановлюються по обидва боки вала. Натяжний барабан 1 (фіг. 3) нерухомо закріплений шпонкою 2 та гвинтом 3 на валу 4. На циліндричній поверхні натяжного барабана виконано клиноподібну канавку 5, глибина якої більша за висоту відповідних клинів б стрічки 7. Внутрішній торець натяжного барабана 1 закривається металевим диском 8. Стрічка 2 на внутрішньому боці має клин 8 (фіг. 2). Ковші 3, з встановленими на їх бічних стінках осями 11, кріпляться до стрічок 2 за допомогою кронштейнів 12. Заявлена конструкція ківшового елеватора працює наступним чином (фіг. 1). Під час роботи елеватора клини стрічок 7 заходять у клиноподібні канавки приводних 3 та натяжних 4 барабанів відповідно, за рахунок чого практично усувається поперечне зміщення стрічок. Застосування такого зачеплення також дозволяє значно знизити навантаження на бічні стінки ковшів. 1 UA 74949 U 5 10 15 20 Пропонована конструкція вертикального ківшового елеватора має приводну станцію, дві паралельні стрічки з шарнірно прикріпленими до них ковшами; стрічки огинають приводні і натяжні барабани, а ходова частина і поворотні пристрої елеватора розміщені у металевому кожусі, який складається з головки, норійних труб та башмака. Стрічка на внутрішньому боці має клин. Приводні барабани виконано суцільнолитими, їх внутрішні торці закриті металевими дисками, а на циліндричній поверхні барабанів проточені клиноподібні канавки, також приводні барабани мають циліндричну направляючу поверхню, радіус якої рівний радіусу дугової поверхні бічних стінок ковшів. Натяжні барабани, подібно до приводних, виконані суцільнолитими із закритими металевими дисками внутрішніми торцями, на циліндричній поверхні натяжних барабанів проточені клиноподібні канавки. Отже, рішення пропоноване корисною моделлю дозволяє практично усунути поперечне зміщення стрічок та значно знизити навантаження на бічні стінки ковшів, а також має вищі показники надійності в порівнянні з відомими конструкціями ківшових елеваторів на 35 - 40%. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вертикальний ківшовий елеватор, що складається з головки та башмака, які з'єднані норійними трубами прямокутного перерізу, приводних та натяжних барабанів, двох паралельних стрічок із шарнірно закріпленими на них ковшами, завантажувального лотка і гвинтового натяжного пристрою, який відрізняється тим, що приводні і натяжні барабани виконано суцільнолитими із закритими металевими дисками внутрішніми торцями, а на циліндричній поверхні барабанів проточені клиноподібні канавки, в які заходять відповідні клини двох паралельних стрічок. 2 UA 74949 U 3 UA 74949 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
