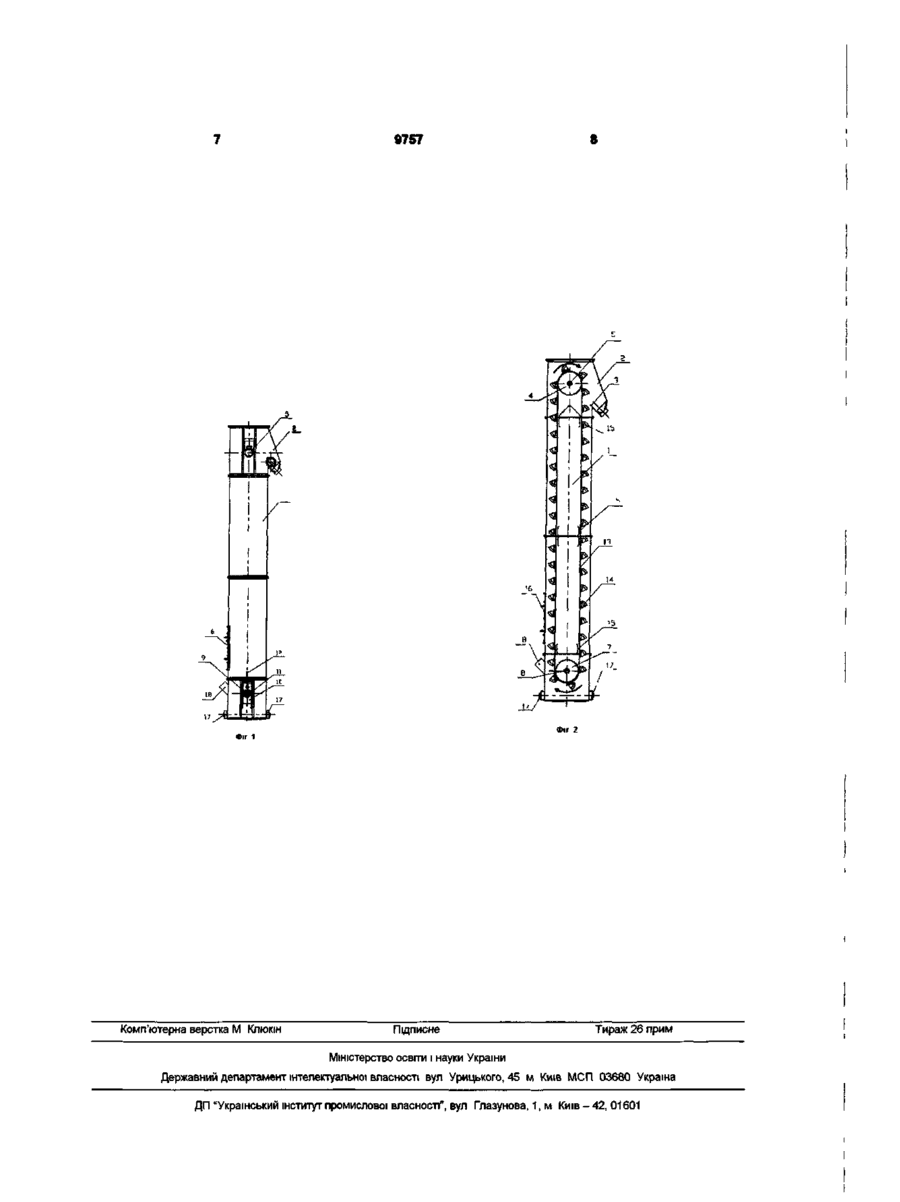

Ківшовий стрічковий елеватор

1 Ківшовий стрічковий елеватор, що має вертикально замкнену стрічку з прикріпленими до неї ківшами, яка огинає привідний і натяжний барабани, встановлені у вертикальній площині з можливістю обертання на горизонтально розташованих осях всередині кожуха у його верхній і нижній частинах ВІДПОВІДНО, при цьому верхня частина кожуха містить отвір з розвантажувальним патрубком, а нижня - завантажувальний отвір, крім того, між прямими ділянками стрічки, паралельно и поверхні, встановлені напрямні для стрічки, а корпуси ПІДШИПНИКІВ осі натяжного барабана встанов лені у напрямних з можливістю переміщення у напрямку від та до осі привідного барабана, який відрізняється тим, що циліндрична поверхня натяжного барабана виконана решітчастою 2 Ківшовий стрічковий елеватор за п 1, який відрізняється тим, що циліндрична поверхня натяжного барабана утворена балками з круглим перерізом однакового діаметра, розташованими паралельно осі натяжного барабана, при цьому сусідні балки розташовані на відстані одна від одної, не меншій за розмір їх діаметра 3 Ківшовий стрічковий елеватор за п 1 або п 2, який відрізняється тим, що отвір з розвантажувальним патрубком виконаний з полицею, спрямованою усередину кожуха, крайка якої паралельна стрічці 4 Ківшовий стрічковий елеватор за п 1 або п 2, або п 3, який відрізняється тим, що корпуси ПІДШИПНИКІВ осі натяжного барабана встановлені у напрямних з можливістю фіксованого переміщення Корисна модель відноситься до підйомнотранспортних машин, а саме, до ківшових стрічкових елеваторів, і може бути застосована у машинобудуванні, будівництві, сільському господарстві, гірничій, ХІМІЧНІЙ та інших галузях промисловості, зокрема, для транспортування сипучих дрібнодисперсних абразивних матеріалів малої ЩІЛЬНОСТІ, що схильні до пилоутворення, із збереженням ЦІЛІСНОСТІ структури часток сипучого матеріалу Як відомо, найбільш оптимальним засобом переміщення насипних вантажів вгору по вертикальному чи круто нахиленому (більш 60° до горизонталі) напрямку є вертикальні або нахилені ківшеві елеватори ВІДОМІ КІВШОВІ ланцюгові елеватори, що мають два вертикально-замкнені ланцюги із жорстко прикріпленими до них ківшами При цьому, ланцюги огинають дві СПІВВІСНІ спарені пріводні зірочки і дві СПІВВІСНІ натяжні зірочки Зазначені пари зірочок розташовані в одній вертикальній площині і разом з іншими описаними елементами уміщені у закритому кожусі, який має у нижній частині завантажувальний отвір, а у верхній - розвантажувальний отвір Подібний вертикальний ківшовий ланцюговий елеватор описаний в матеріалах до патенту СРСР № 12899, заявленому 28 11 1928 [заяв свід № 36129] та опублікованому 31 01 1930 Недоліками описаних елеваторів є велика вага, відносно невелика продуктивність, обумовлена обмеженням швидкості обертання зірочок, і що дуже суттєво, неможливість застосування для транспортування абразивних сипучих дрібнодисперсних матеріалів, що схильні до пилоутворення, потрапляння яких у місця з'єднань елементів ланцюгів та у зони контакту зубців зірочок з ланцюгами може спричинити заклинювання і зупинки елеватора, а також призведе до його швидкого зносу Найбільш близьким за технічною суттю до елеватора, що заявляється, та обраним за найбільш близький аналог є ківшовий стрічковий ю N. 9757 елеватор, що має нескінченно замкнену на пріводному і натяжному барабанах гнучку стрічку з прикріпленими до неї ківшами з утворенням вантажної і холостої віток, напрямні для корпусів ПІДШИПНИКІВ натяжного барабана вантажного типу, кожух, нерухомі напрямні для стрічки, при цьому, до верхньої частини кожуха за допомогою двох гнучких елементів, як на вантажній, так і на холостій вітках, підвішені П-подібні балки, що розміщені у горизонтальній площині із зазорами відносно стінок кожуха і КІВШІВ та з охопленням КІВШІВ, при цьому ВІЛЬНІ кінці балок з'єднані між собою шарнірними двозвінниками, центральні шарніри яких гнучкими елементами кінематичне зв'язані з корпусами ПІДШИПНИКІВ натяжного барабана і підпружені до кожуха, а нерухомі напрямні для стрічки розміщені на рівні П-подібних балок [патент Російської Федерації № 2229427 СІ, МПК В 65 G 17/12, В 65 G 43/06, опубл 27 05 2004] Згідно З матеріалами заявки за вказаним патентом, елеватор виконаний вертикальним, верхня частина кожуха містить отвір з розвантажувальним патрубком, а нижня - завантажувальний отвір Крім того, між паралельно розташованими частинами стрічки з ківшами, паралельно м поверхні, встановлені напрямні для стрічки, корпуси ПІДШИПНИКІВ натяжного барабана розміщені на прямокутних пластинах, встановлених у вертикальних напрямних, з можливістю вертикального переміщення, а напрямні приєднані до стінок кожуха При цьому, натяжний барабан має можливість вертикального переміщення, а його максимальне нижнє положення, і ВІДПОВІДНО натяг стрічки з ківшами, забезпечується шляхом дії на цей барабан додаткової ваги, тобто застосований ваговий натяжний пристрій До найбільш суттєвих недоліків цього ківшового стрічкового елеватору можна віднести наступне - наявність шарнірних з'єднань практично унеможливлює застосування виробу для транспортування абразивного дрібнодисперсного матеріалу, схильного до пилоутворення, з урахуванням того, що потрапляння такого матеріалу в місця цих з'єднань призводить до заклинювань та швидкого зносу, - виконання натяжного барабана із суцільною циліндричною поверхнею ободу призводить до руйнування часток матеріалу малої ЩІЛЬНОСТІ, ЯКІ В результаті осипання з КІВШІВ розмелюються між поверхнями барабана, що обертається, і стрічки, яка його охоплює, таким чином обмежується коло технологічних процесів, де може бути застосований виріб та його функціональні можливості, - виконання натяжного барабана із суцільною циліндричною поверхнею ободу також призводить до накопичення сипучого матеріалу в зоні між барабаном і стрічкою, в результаті чого виникає прослизання та зміщення стрічки з поверхні барабана, що знижує надійність виробу, - встановлення натяжного барабана з можливістю переміщення у напрямку до і від осі пріводного барабана із застосуванням вагового натяжного пристрою може призводити до зміщення стрічки з барабана при великих швидкостях м переміщення, зазвичай властивих ківшовим стрічковим елеваторам з відцентровим способом розвантаження, що обмежує продуктивність і знижує надійність виробу Завданням корисної моделі є розроблення ківшового стрічкового елеватору з більш широкими функціональними можливостями та підвищення його надійності шляхом нового виконання елементів елеватора та їх зв'язків Поставлене завдання вирішується за рахунок того, що у ківшовому стрічковому елеваторі, що має вертикально замкнену стрічку з прикріпленими до неї ківшами, яка огинає пріводний і натяжний барабани, встановлені у вертикальній площині з можливістю обертання на горизонтально розташованих осях всередині кожуха у його верхній і нижній частинах ВІДПОВІДНО, при цьому, верхня частина кожуха містить отвір з розвантажувальним патрубком, а нижня -завантажувальний отвір, крім того, між прямими ділянками стрічки, паралельно м поверхні, встановлені напрямні для стрічки, а корпуси ПІДШИПНИКІВ осі натяжного барабана встановлені у напрямних з можливістю переміщення у напрямку від та до осі пріводного барабана, ВІДПОВІДНО до корисної моделі, циліндрична поверхня натяжного барабана виконана решітчастою Саме ці ознаки необхідні і достатні для вирішення поставленого завдання Крім того, циліндрична поверхня натяжного барабана утворена балками з круглим перерізом однакового діаметра, розташованими паралельно осі натяжного барабана, при цьому сусідні балки розташовані на відстані одна від одної не менший за розмір їх діаметра Отвір з розвантажувальним патрубком виконаний з полицею, спрямованою усередину кожуха, крайка якої паралельна стрічці Крім цього, корпуси ПІДШИПНИКІВ ВІСІ натяжного барабана встановлені у напрямних з можливістю фіксованого переміщення Виконання циліндричної поверхні натяжного барабана решітчастою, тобто и утворення балками з круглим перерізом однакового діаметра, розташованими паралельно ВІСІ натяжного барабана, таким чином, що сусідні балки розташовані на відстані одна від одної не менший за розмір їх діаметра дозволяє уникнути накопичення сипучого матеріалу між циліндричною поверхнею барабана і стрічкою та забезпечити переміщення матеріалу у нижню частину корпуса для завантаження у КІВШІ та в результаті максимально зменшити руйнування часток матеріалу, завдяки чому розширити функціональні можливості виробу Виконання отвору з розвантажувальним патрубком з полицею, спрямованою усередину кожуха, крайка якої паралельна стрічці дозволяє зменшити осипання сипучого матеріалу, що розвантажується з КІВШІВ у розвантажувальний отвір, у нижню частину кожуха, особливо при невеликих швидкостях переміщення стрічки, завдяки чому зменшується КІЛЬКІСТЬ зруйнованих часток матеріалу, які потрапляють у зону між циліндричною поверхнею натяжного барабана і стрічкою Таким чином досягається, як розширення функціональних можливостей виробу, так і підвищення його продуктивності і надійності 9757 Встановлення корпусів ПІДШИПНИКІВ ВІСІ натяжтання пріводний барабан 4 У свою чергу пріводного барабана у напрямних і з можливістю ний барабан 4, завдяки силі тертя, призводить до фіксованого переміщення дозволяє забезпечити руху стрічку 13, таким чином, утворюються дві вітфіксований оптимальний натяг стрічки з ківшами ки елеватора одна вантажна (ліва), а друга - ходля уникнення коливання стрічки і, ВІДПОВІДНО, лоста (права) осипання матеріалу, що переміщується, а також Через завантажувальний патрубок 18 сипучий сповзання стрічки з циліндричної поверхні барабаматеріал завантажується у нижню частину ("башна, завдяки чому підвищується, як надійність, так і мак") кожуха 1 Завдяки переміщенню стрічки 13, продуктивність виробу КІВШІ 14 підхоплюють сипучий матеріал та підіймають його до пріводного барабана 4 (ванСуть корисної моделі пояснюється кресленнятажна вітка) При проходженні КІВШІВ ПО дузі, в проми, де цесі огинання стрічкою 13 барабана 4, сипучий на фіг 1 зображений вигляд ківшового матеріал, завдяки відцентровій силі, викидається в стрічкового елеватору, отвір з розвантажувальним патрубком 2 і під дією на фіг 2 зображений поздовжній розріз власної ваги переміщується до вихідного отвору ківшового стрічкового елеватору патрубка 2, після чого висипається назовні При Один з можливих варіантів виконання невеликій швидкості обертання пріводного бараківшового стрічкового елеватору має носійний тонбана 4, коли відцентрова сила, що викидає сипукостінний кожух 1, що виконаний у вигляді вертичий матеріал з КІВШІВ, не достатня для його кально витягнутого коробу При цьому, верхня відкидання до отвору з розвантажувальним патчастина кожуха 1 містить отвір з розвантажувальрубком 2, сипучий матеріал висипається на полиним патрубком 2, спрямованим донизу під гострим цю 3, після чого вже описаним шляхом потрапляє кутом до вертикалі Отвір з розвантажувальним назовні патрубком 2 виконаний з полицею 3, спрямованою усередину кожуха 1 Вивільнені КІВШІ 14, разом із стрічкою 13, на якій вони встановлені, спускаються донизу (холоУ верхній частині кожух 1 містить пріводний ста вітка) і перемішуючись по дузі навкруг натяжбарабан 4, що з'єднаний з мотор-редуктором (на ного барабана 7, захоплюють нову порцію сипучокресленні не показаний) Пріводний барабан 4 го матеріалу та вже описаним шляхом транспорвиконаний із суцільною циліндричною поверхнею і тують його до отвору з розвантажувальним патзакріплений на валу 5 приводу, при чому, вал 5 рубком 2 встановлений на стінках кожуха 1 за допомогою ПІДШИПНИКІВ 6, що розташовані на ЗОВНІШНІХ поВ процесі переміщення КІВШІВ 14 може верхнях кожуха 1 відбуватися розхитування вертикальних ділянок стрічки 13, яке усувається за допомогою напрямУ нижній частині кожух 1 містить натяжний баних 15 рабан 7, який виконаний у вигляді "білячого колеса" і закріплений на валу 8, при цьому, КІНЦІ валу 8 Частина сипучого матеріалу, що висипається з встановлені у підшипниках 9, корпуси яких поєдКІВШІВ 14 та потрапляє у зазор між крайкою стрічки нані з прямокутними пластинами 10 Пластини 10 13 і перпендикулярною їй стінкою кожуха 1, падає встановлені у напрямних 11 з можливістю переміна верхню частину циліндричної поверхні натяжщення у вертикальному напрямку, а положення ного барабана 7 і крізь решітку його циліндричної цих пластин і, ВІДПОВІДНО, натяжного барабана 6, поверхні осипається на дно кожуха 1, після чого, зафіксоване за допомогою гвинтів 12 разом з матеріалом, що подається крізь завантажувальний патрубок 18, підхоплюється ківшами Діаметр пріводного барабана 4 дорівнює діа14 метра натяжного барабана 7 Між пріводним барабаном 4 і натяжним бараЗа допомогою обертання гвинта 12, баном 7 натягнута гнучка стрічка 13 з ківшами 14, здійснюється переміщення пластини 9 і, які жорстко встановлені на м ЗОВНІШНІЙ поверхні ВІДПОВІДНО, натяжного барабана 7, у вертикальночерез однакові проміжки му напрямку, завдяки чому забезпечується необхідний натяг стрічки 13 Між паралельно розташованими частинами стрічки 13, паралельно и внутрішнім поверхням, Ківшовий стрічковий елеватор, як він описаний встановлені напрямні 15, що виконані у вигляді вище, дозволяє суттєво розширити функціональні пластин можливості та підвищити надійність виробу, зокНижня частина стінки кожуха 1, яка паралельрема у разі застосування для транспортування на поверхні стрічки з ківшами, вище натяжного сипучих дрібнодисперсних абразивних матеріалів барабана 7, містить прямокутний вертикально вималої ЩІЛЬНОСТІ, що схильні до пилоутворення, із тягнутий люк з кришкою 16, що призначений для збереженням ЦІЛІСНОСТІ структури часток сипучого ремонту та технічного обслуговування стрічки 13 і матеріалу КІВШІВ 14 Ківшовий стрічковий елеватор може бути виКрім того, стінки нижньої частини кожуха 1 користаний у машинобудуванні, будівництві, мають круглі оглядові отвори з заглушками 17 та сільському господарстві, гірничій, ХІМІЧНІЙ та інших отвір із завантажувальним патрубком 18 галузях промисловості, зокрема, для транспортуРобота ківшового стрічкового елеватору здійсвання сипучих дрібнодисперсних абразивних манюється наступним чином теріалів малої ЩІЛЬНОСТІ, що схильні до пилоутвоЗапускається мотор-редуктор (на кресленні не рення, із збереженням ЦІЛІСНОСТІ структури часток показаний), який через вал 5 приводить до оберсипучого матеріалу 9757 Фіг 2 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
