Формула / Реферат

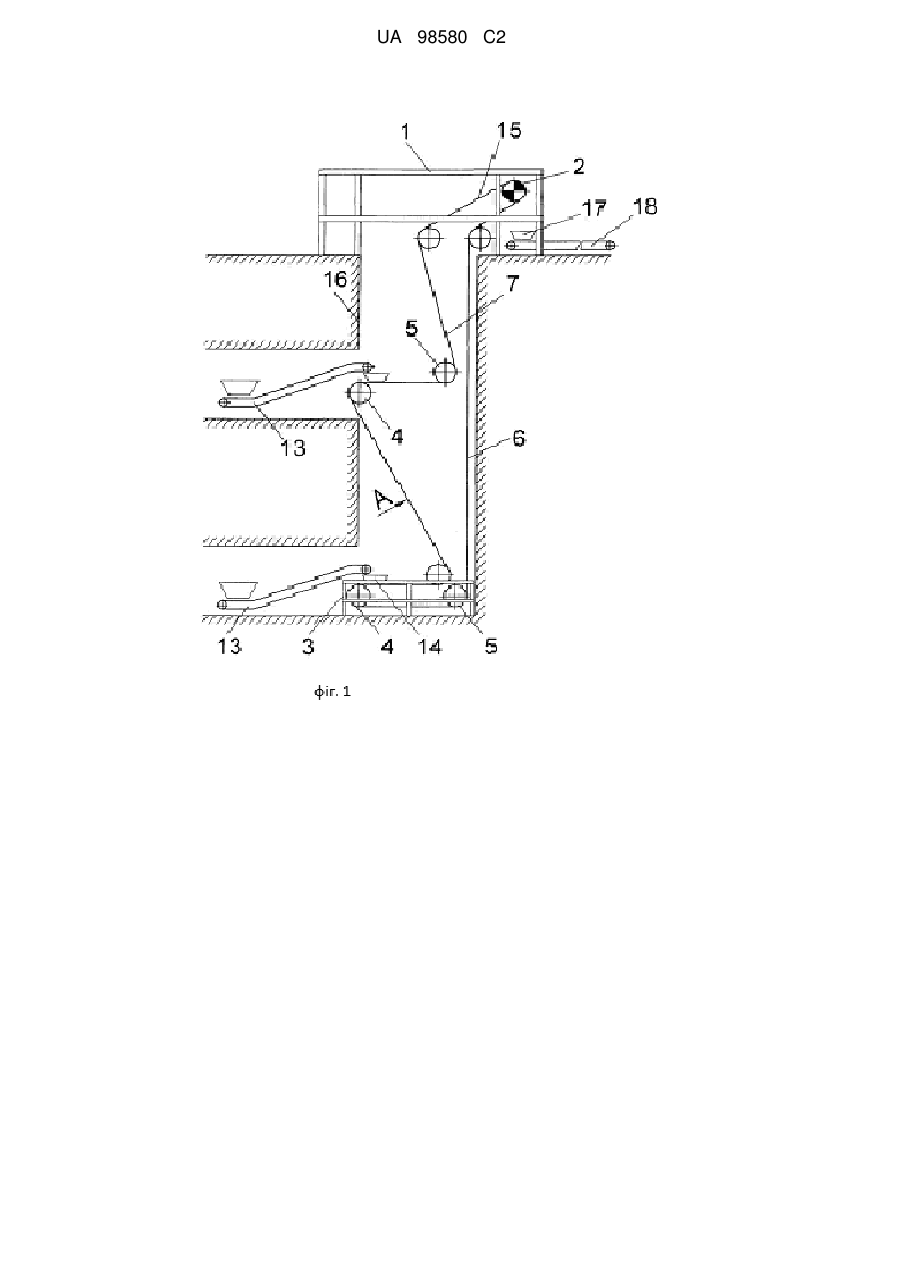

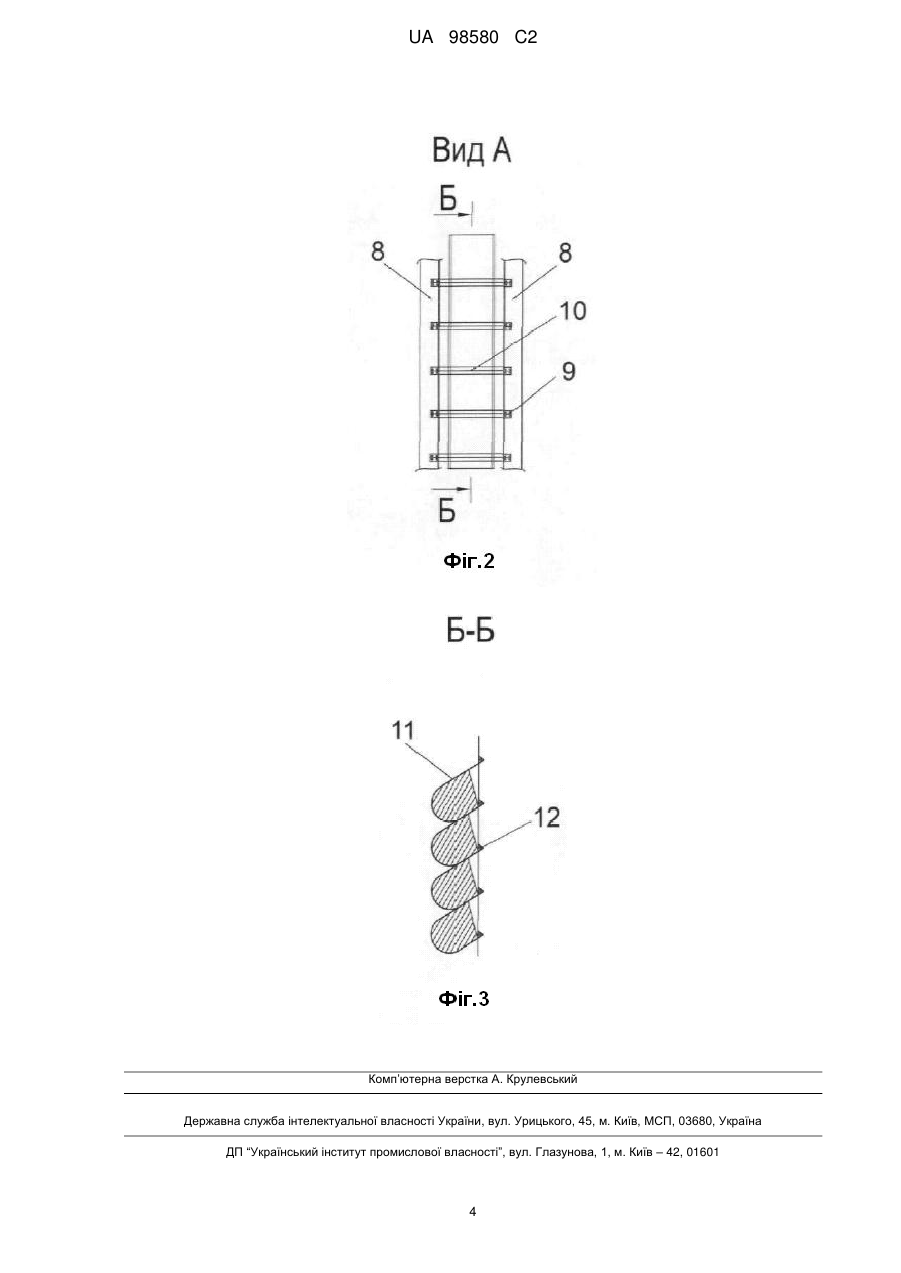

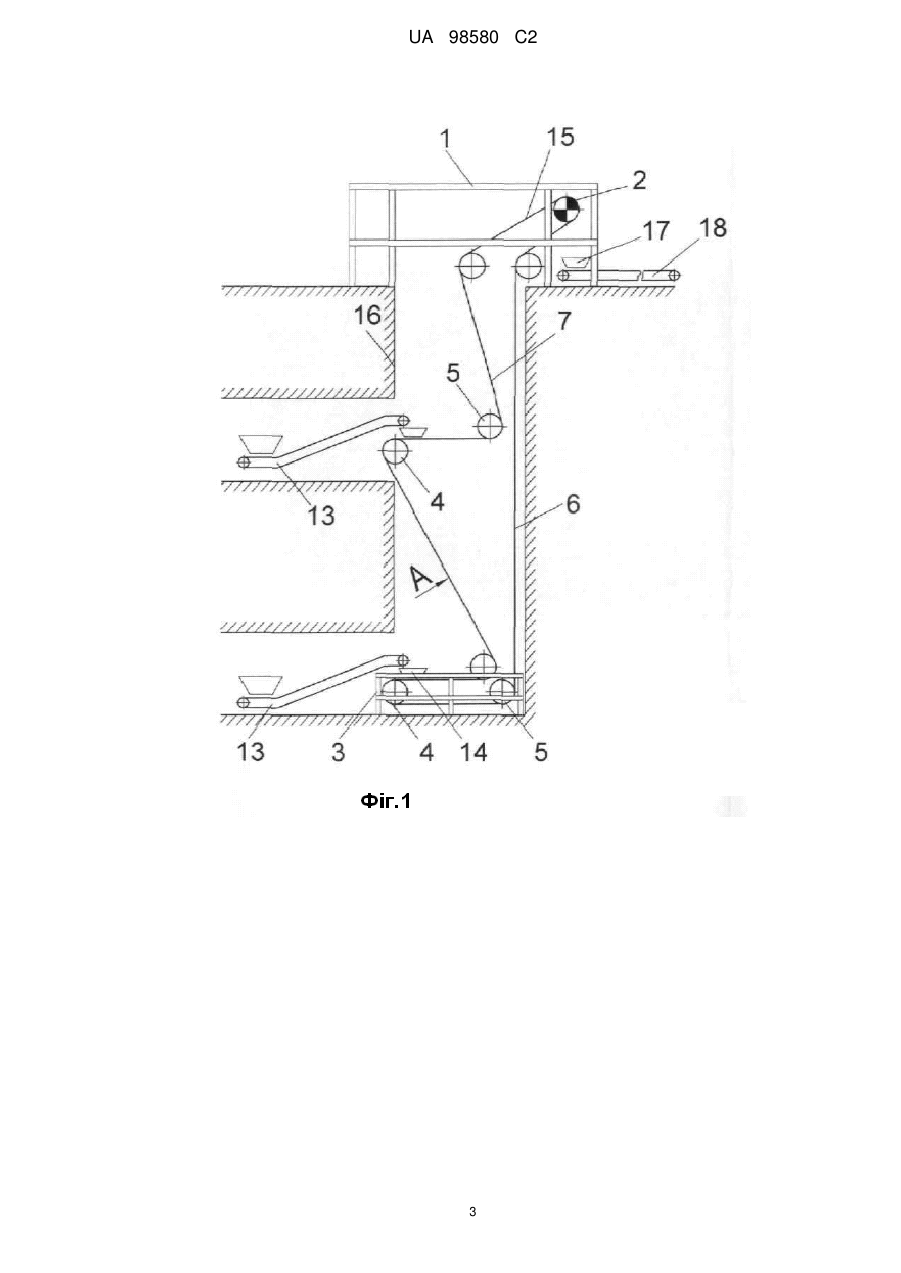

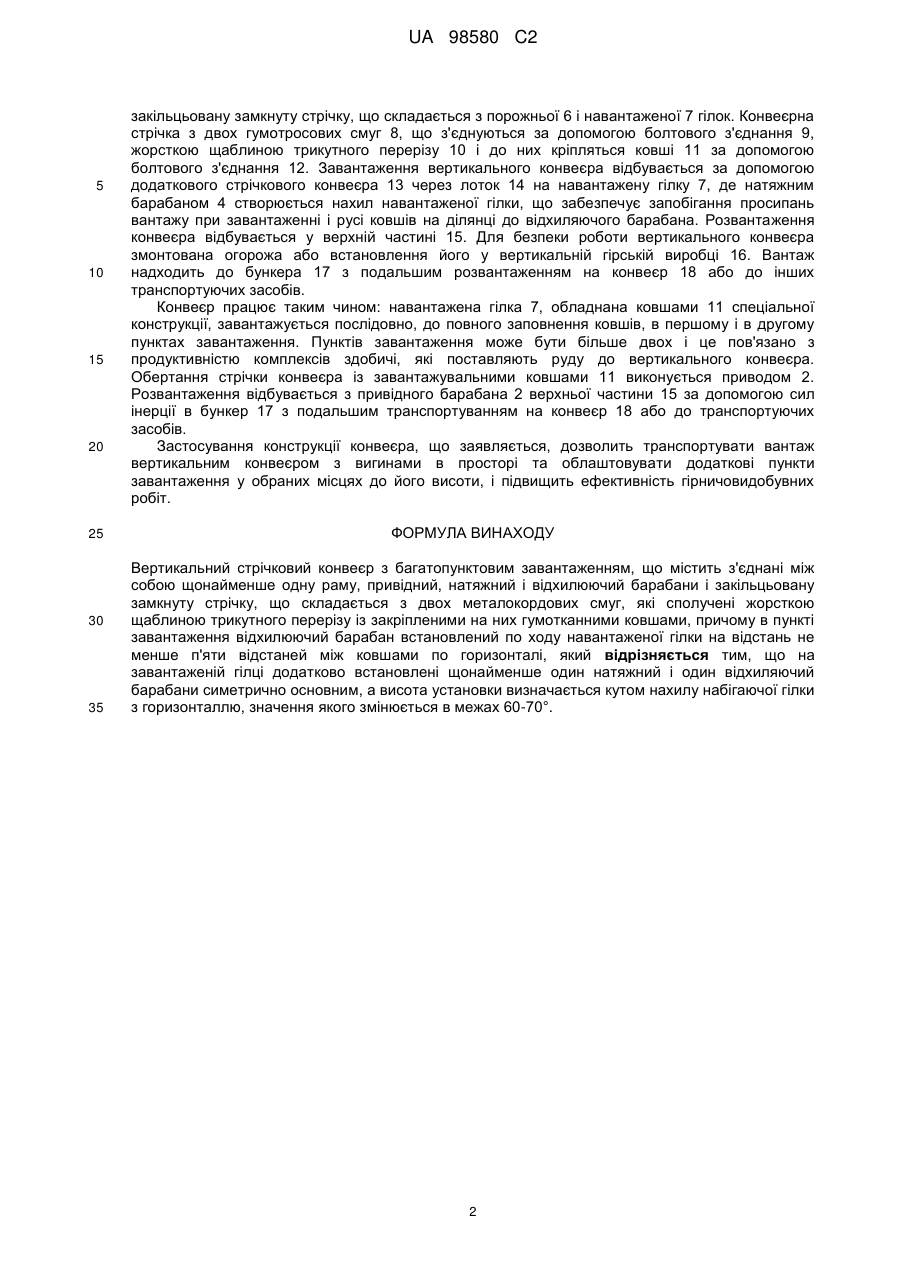

Вертикальний стрічковий конвеєр з багатопунктовим завантаженням, що містить з'єднані між собою щонайменше одну раму, привідний, натяжний і відхилюючий барабани і закільцьовану замкнуту стрічку, що складається з двох металокордових смуг, які сполучені жорсткою щаблиною трикутного перерізу із закріпленими на них гумотканними ковшами, причому в пункті завантаження відхилюючий барабан встановлений по ходу навантаженої гілки на відстань не менше п'яти відстаней між ковшами по горизонталі, який відрізняється тим, що на завантаженій гілці додатково встановлені щонайменше один натяжний і один відхиляючий барабани симетрично основним, а висота установки визначається кутом нахилу набігаючої гілки з горизонталлю, значення якого змінюється в межах 60-70°.

Текст

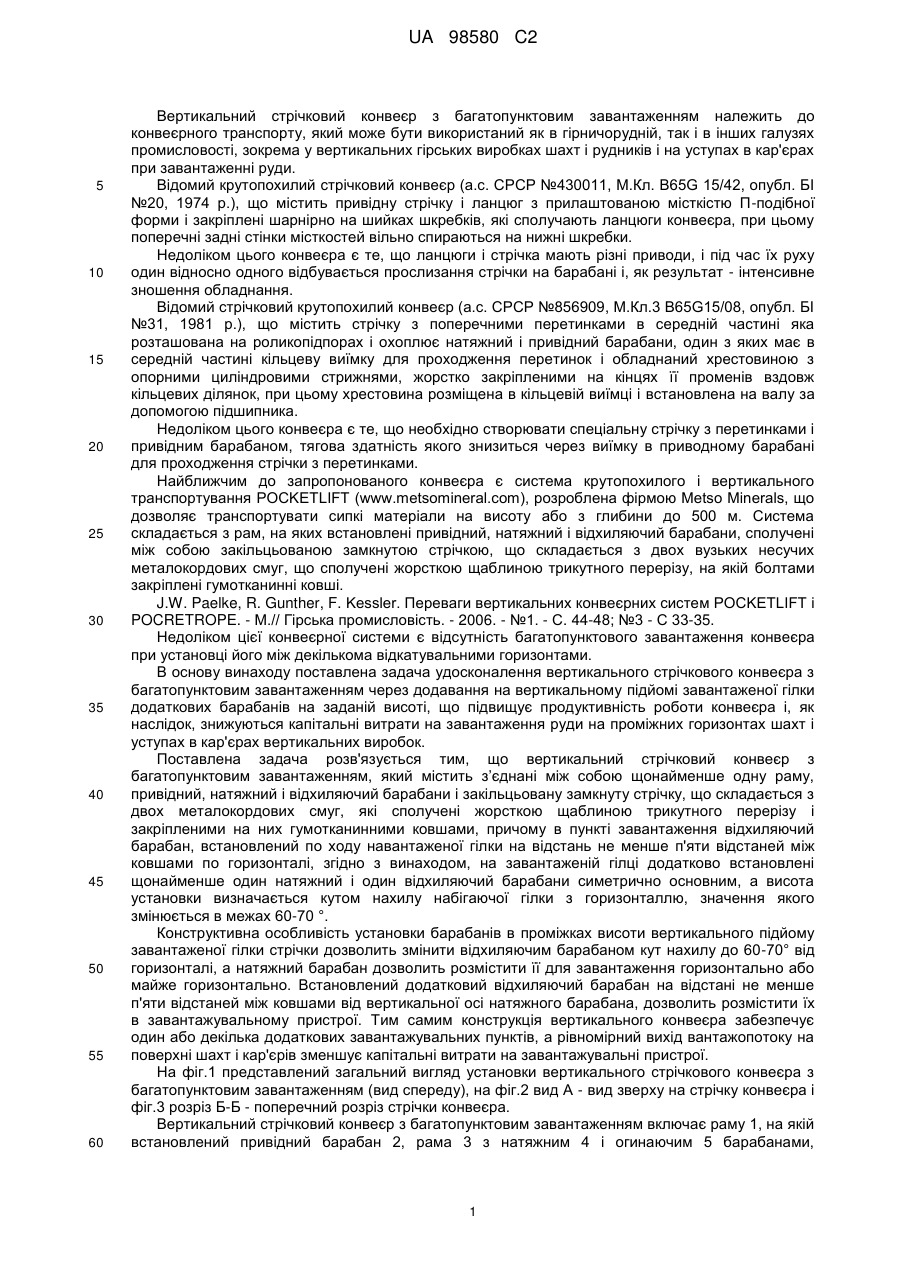

Реферат: Вертикальний стрічковий конвеєр з багатопунктовим завантаженням містить з'єднані між собою щонайменше одну раму, привідний, натяжний і відхилюючий барабани і закільцьовану замкнуту стрічку, що складається з двох металокордових смуг, які сполучені жорсткою щаблиною трикутного перерізу із закріпленими на них гумотканними ковшами. При цьому в пункті завантаження відхилюючий барабан встановлений по ходу навантаженої гілки на відстань не менше п'яти відстаней між ковшами по горизонталі. На завантаженій гілці додатково встановлені щонайменше один натяжний і один відхиляючий барабани симетрично основним, а висота установки визначається кутом нахилу набігаючої гілки з горизонталлю, значення якого змінюється в межах 60-70°. UA 98580 C2 (12) UA 98580 C2 UA 98580 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вертикальний стрічковий конвеєр з багатопунктовим завантаженням належить до конвеєрного транспорту, який може бути використаний як в гірничорудній, так і в інших галузях промисловості, зокрема у вертикальних гірських виробках шахт і рудників і на уступах в кар'єрах при завантаженні руди. Відомий крутопохилий стрічковий конвеєр (а.с. СРСР №430011, М.Кл. B65G 15/42, опубл. БІ №20, 1974 p.), що містить привідну стрічку і ланцюг з прилаштованою місткістю П-подібної форми і закріплені шарнірно на шийках шкребків, які сполучають ланцюги конвеєра, при цьому поперечні задні стінки місткостей вільно спираються на нижні шкребки. Недоліком цього конвеєра є те, що ланцюги і стрічка мають різні приводи, і під час їх руху один відносно одного відбувається прослизання стрічки на барабані і, як результат - інтенсивне зношення обладнання. Відомий стрічковий крутопохилий конвеєр (а.с. СРСР №856909, М.Кл.3 B65G15/08, опубл. БІ №31, 1981 p.), що містить стрічку з поперечними перетинками в середній частині яка розташована на роликопідпорах і охоплює натяжний і привідний барабани, один з яких має в середній частині кільцеву виїмку для проходження перетинок і обладнаний хрестовиною з опорними циліндровими стрижнями, жорстко закріпленими на кінцях її променів вздовж кільцевих ділянок, при цьому хрестовина розміщена в кільцевій виїмці і встановлена на валу за допомогою підшипника. Недоліком цього конвеєра є те, що необхідно створювати спеціальну стрічку з перетинками і привідним барабаном, тягова здатність якого знизиться через виїмку в приводному барабані для проходження стрічки з перетинками. Найближчим до запропонованого конвеєра є система крутопохилого і вертикального транспортування POCKETLIFT (www.metsomineral.com), розроблена фірмою Metso Minerals, що дозволяє транспортувати сипкі матеріали на висоту або з глибини до 500 м. Система складається з рам, на яких встановлені привідний, натяжний і відхиляючий барабани, сполучені між собою закільцьованою замкнутою стрічкою, що складається з двох вузьких несучих металокордових смуг, що сполучені жорсткою щаблиною трикутного перерізу, на якій болтами закріплені гумотканинні ковші. J.W. Paelke, R. Gunther, F. Kessler. Переваги вертикальних конвеєрних систем POCKETLIFT і POCRETROPE. - М.// Гірська промисловість. - 2006. - №1. - С. 44-48; №3 - С 33-35. Недоліком цієї конвеєрної системи є відсутність багатопунктового завантаження конвеєра при установці його між декількома відкатувальними горизонтами. В основу винаходу поставлена задача удосконалення вертикального стрічкового конвеєра з багатопунктовим завантаженням через додавання на вертикальному підйомі завантаженої гілки додаткових барабанів на заданій висоті, що підвищує продуктивність роботи конвеєра і, як наслідок, знижуються капітальні витрати на завантаження руди на проміжних горизонтах шахт і уступах в кар'єрах вертикальних виробок. Поставлена задача розв'язується тим, що вертикальний стрічковий конвеєр з багатопунктовим завантаженням, який містить з’єднані між собою щонайменше одну раму, привідний, натяжний і відхиляючий барабани і закільцьовану замкнуту стрічку, що складається з двох металокордових смуг, які сполучені жорсткою щаблиною трикутного перерізу і закріпленими на них гумотканинними ковшами, причому в пункті завантаження відхиляючий барабан, встановлений по ходу навантаженої гілки на відстань не менше п'яти відстаней між ковшами по горизонталі, згідно з винаходом, на завантаженій гілці додатково встановлені щонайменше один натяжний і один відхиляючий барабани симетрично основним, а висота установки визначається кутом нахилу набігаючої гілки з горизонталлю, значення якого змінюється в межах 60-70 °. Конструктивна особливість установки барабанів в проміжках висоти вертикального підйому завантаженої гілки стрічки дозволить змінити відхиляючим барабаном кут нахилу до 60-70° від горизонталі, а натяжний барабан дозволить розмістити її для завантаження горизонтально або майже горизонтально. Встановлений додатковий відхиляючий барабан на відстані не менше п'яти відстаней між ковшами від вертикальної осі натяжного барабана, дозволить розмістити їх в завантажувальному пристрої. Тим самим конструкція вертикального конвеєра забезпечує один або декілька додаткових завантажувальних пунктів, а рівномірний вихід вантажопотоку на поверхні шахт і кар'єрів зменшує капітальні витрати на завантажувальні пристрої. На фіг.1 представлений загальний вигляд установки вертикального стрічкового конвеєра з багатопунктовим завантаженням (вид спереду), на фіг.2 вид А - вид зверху на стрічку конвеєра і фіг.3 розріз Б-Б - поперечний розріз стрічки конвеєра. Вертикальний стрічковий конвеєр з багатопунктовим завантаженням включає раму 1, на якій встановлений привідний барабан 2, рама 3 з натяжним 4 і огинаючим 5 барабанами, 1 UA 98580 C2 5 10 15 20 25 30 35 закільцьовану замкнуту стрічку, що складається з порожньої 6 і навантаженої 7 гілок. Конвеєрна стрічка з двох гумотросових смуг 8, що з'єднуються за допомогою болтового з'єднання 9, жорсткою щаблиною трикутного перерізу 10 і до них кріпляться ковші 11 за допомогою болтового з'єднання 12. Завантаження вертикального конвеєра відбувається за допомогою додаткового стрічкового конвеєра 13 через лоток 14 на навантажену гілку 7, де натяжним барабаном 4 створюється нахил навантаженої гілки, що забезпечує запобігання просипань вантажу при завантаженні і русі ковшів на ділянці до відхиляючого барабана. Розвантаження конвеєра відбувається у верхній частині 15. Для безпеки роботи вертикального конвеєра змонтована огорожа або встановлення його у вертикальній гірській виробці 16. Вантаж надходить до бункера 17 з подальшим розвантаженням на конвеєр 18 або до інших транспортуючих засобів. Конвеєр працює таким чином: навантажена гілка 7, обладнана ковшами 11 спеціальної конструкції, завантажується послідовно, до повного заповнення ковшів, в першому і в другому пунктах завантаження. Пунктів завантаження може бути більше двох і це пов'язано з продуктивністю комплексів здобичі, які поставляють руду до вертикального конвеєра. Обертання стрічки конвеєра із завантажувальними ковшами 11 виконується приводом 2. Розвантаження відбувається з привідного барабана 2 верхньої частини 15 за допомогою сил інерції в бункер 17 з подальшим транспортуванням на конвеєр 18 або до транспортуючих засобів. Застосування конструкції конвеєра, що заявляється, дозволить транспортувати вантаж вертикальним конвеєром з вигинами в просторі та облаштовувати додаткові пункти завантаження у обраних місцях до його висоти, і підвищить ефективність гірничовидобувних робіт. ФОРМУЛА ВИНАХОДУ Вертикальний стрічковий конвеєр з багатопунктовим завантаженням, що містить з'єднані між собою щонайменше одну раму, привідний, натяжний і відхилюючий барабани і закільцьовану замкнуту стрічку, що складається з двох металокордових смуг, які сполучені жорсткою щаблиною трикутного перерізу із закріпленими на них гумотканними ковшами, причому в пункті завантаження відхилюючий барабан встановлений по ходу навантаженої гілки на відстань не менше п'яти відстаней між ковшами по горизонталі, який відрізняється тим, що на завантаженій гілці додатково встановлені щонайменше один натяжний і один відхиляючий барабани симетрично основним, а висота установки визначається кутом нахилу набігаючої гілки з горизонталлю, значення якого змінюється в межах 60-70°. 2 UA 98580 C2 3 UA 98580 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Vertical belt conveyor with multipoint loading

Автори англійською

Monastyrskyi Vitalii Fedorovych, Maksiutenko Valerii Yuriiovych, Vynohradov Viktor Vasyliovych, Kiriia Ruslan Visarionovych, Brahynets Dmytro Dmytryiovych, Mostovyi Borys Ivanovych

Назва патенту російською

Вертикальный ленточный конвейер с многопунктовой загрузкой

Автори російською

Монастырский Виталий Федорович, Максютенко Валерий Юрьевич, Виноградов Виктор Васильевич, Кирия Руслан Виссарионович, Брагинец Дмитрий Дмитриевич, Мостовой Борис Иванович

МПК / Мітки

МПК: E21F 13/08, B65G 17/16, B65G 15/42, B65G 15/08

Мітки: стрічковій, вертикальний, завантаженням, конвеєр, багатопунктовим
